Introducción detallada al disyuntor SF6 de Richge Technology

    Richge Technology se centra principalmente en la fabricación de accesorios para aparamenta de bajo voltaje, componentes para aparamenta de alto voltaje y series de disyuntores para interiores y exteriores. A continuación se proporciona una introducción profesional a los disyuntores SF6 como referencia.

I. Descripción básica del disyuntor SF6

    El disyuntor SF6 es un disyuntor de alto voltaje que utiliza gas hexafluoruro de azufre (SF6) como medio aislante y extintor de arco, ampliamente utilizado en los campos de transmisión y distribución de sistemas eléctricos.

Características principales:

• Excelente rendimiento de aislamiento: La resistencia del aislamiento del gas SF6 es entre 2,5 y 3 veces mayor que la del aire, lo que puede reducir significativamente el volumen del equipo.

• Capacidad superior de extinción de arco: alta conductividad de la columna de arco, tiempo de arco corto (2-2,5 ciclos) y gran capacidad de ruptura (hasta 80 kA).

• Sin riesgo de incendio: el gas SF6 no es inflamable y tiene una alta seguridad.

• Larga vida útil: La vida eléctrica puede alcanzar más de 25 años, con un ciclo de mantenimiento largo y una frecuencia de mantenimiento reducida.

II. Principio de funcionamiento y estructura

2.1 Principio de funcionamiento

Mecanismo de extinción de arco:

1. Durante la apertura, los contactos móviles y estáticos se separan para generar un arco, lo que hace que el gas SF6 se descomponga en átomos de S, F e iones positivos/negativos a alta temperatura.

2. Las moléculas del gas SF6 capturan electrones libres para formar iones negativos, lo que reduce la conductividad de la columna del arco y acelera la extinción del arco.

3. Una vez extinguido el arco, el gas restaura su estado de aislamiento original.

Circulación de gases:Al adoptar el principio del tipo de gas a presión o del tipo de autoenergía, el flujo de gas se genera a través del pistón o la energía del arco para extinguir rápidamente el arco y restaurar el aislamiento.

2.2 Estructura principal

III. Tipos y parámetros técnicos de disyuntores SF6 producidos por Richge Technology

3.1 Tipos principales

1. Clasificados por estructura:

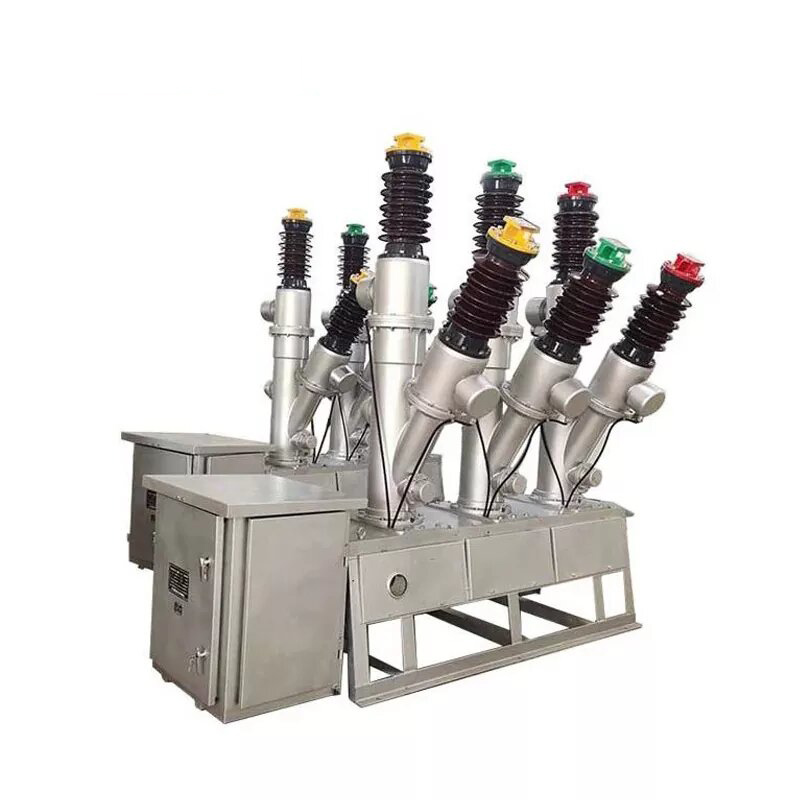

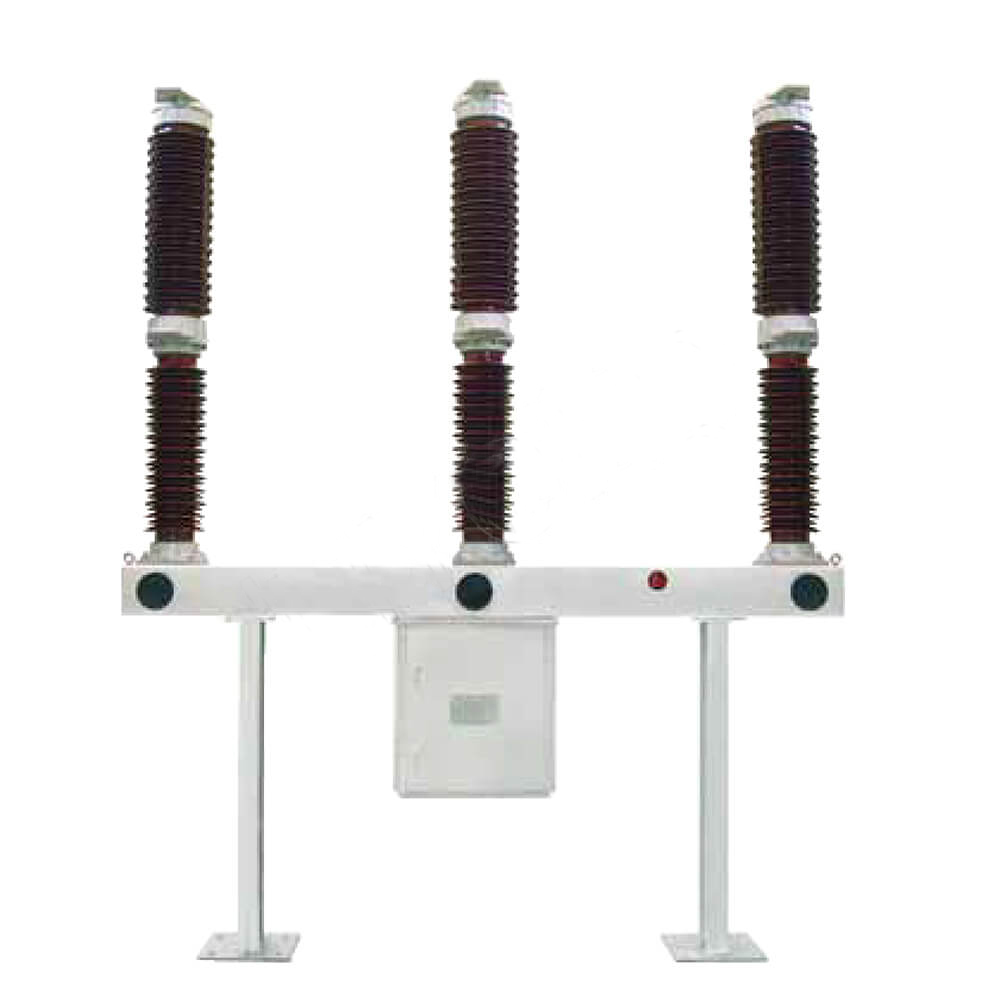

• Tipo columna de porcelana: Trifásica independiente, de gran volumen, apta para lugares exteriores (como tipo FA4-550)

• Tipo de tanque (tipo tanque de piso): Tanque común trifásico, estructura compacta, buen desempeño sísmico, fácil mantenimiento

• Disyuntor en equipos eléctricos combinados GIS: Integrado con seccionador, interruptor de puesta a tierra, etc. en una carcasa sellada

2. Clasificados por método de extinción de arco:

• Tipo de presión única: Sólo una presión dentro de la cámara de extinción de arco, estructura simple, ampliamente utilizada

• Tipo de doble presión: con cámaras de aire de alta y baja presión, mejor rendimiento de extinción de arco pero estructura compleja

3.2 Parámetros técnicos clave

IV. Ventajas y escenarios de aplicación del disyuntor SF6

4.1 Ventajas del producto

1. Excelente rendimiento de frenado: puede extinguir rápidamente los arcos, apenas genera sobretensión y protege equipos y líneas.

2. Alta confiabilidad: la estructura sellada reduce el impacto del ambiente externo, adecuada para diversas condiciones climáticas adversas

3. Bajo nivel de ruido: el ruido de funcionamiento es inferior a 85 dB, lo que mejora el entorno de trabajo.

4. Área de piso pequeña: estructura compacta, especialmente adecuada para subestaciones urbanas y lugares con limitaciones de espacio

5. Alto nivel de inteligencia: puede integrar el sistema de monitoreo para monitorear en tiempo real la densidad del gas, la temperatura y el estado de operación.

4.2 Escenarios de aplicación

• Sistema de transmisión de energía: Protección y control de líneas de transmisión de voltaje ultra alto de 500 kV y superiores.

• Subestación: Utilizada como equipo de protección de transformadores principales y barras colectoras.

• Red eléctrica industrial: Distribución de energía de alta tensión para centrales eléctricas autoabastecidas en grandes fábricas, minas, etc.

• Nueva conexión a la red energética: Equipos de protección para estaciones de refuerzo en parques eólicos y centrales fotovoltaicas

• Red eléctrica urbana: componente central de la aparamenta GIS compacta

V. Puntos de Instalación y Mantenimiento

5.1 Requisitos de instalación

1. Preparación de la base:

• Error de nivelación <1 mm/m para garantizar la estabilidad del equipo

• Sistema de puesta a tierra perfecto, resistencia a tierra <0,5Ω

2. Tratamiento de gases:

• Detección de fugas de gas antes de la instalación, la tasa de fuga anual debe ser <1‰

• Evacue a menos de 133 Pa y manténgalo durante más de 2 horas, luego llene con gas SF6 calificado después de confirmar que no hay fugas.

• La presión de llenado de gas sigue estrictamente los requisitos del manual del producto, el error se controla dentro de ±0,02 MPa

3. Ajuste del mecanismo:

• Los horarios de apertura y cierre y el ajuste de sincronización cumplen con los requisitos técnicos

• El mecanismo de operación es flexible y no se atasca.

• El interruptor auxiliar conmuta con precisión con retroalimentación de señal normal

5.2 Métodos de mantenimiento

Artículos de inspección periódica:

Mantenimiento especial:

• Reabastecimiento de gas: cuando la presión cae al valor de alarma (generalmente 0,05 MPa por debajo de la presión nominal), reponga el gas oportunamente.

• Reemplazo de gas: después de interrumpir la corriente de falla grave, verifique la calidad del gas y reemplácelo si es necesario.

• Calibración del relé de densidad: realice la calibración cada 2 o 3 años

VI. Precauciones y medidas de seguridad

1. Características del gas SF6:

• El SF6 puro no es tóxico, pero los productos de descomposición del arco (como SO2, HF) son tóxicos, por lo que es necesaria la ventilación durante el mantenimiento.

• Evite el contacto del gas con la piel y el tracto respiratorio; use equipo de protección si es necesario

2. Seguridad del mantenimiento:

• Primero debe cortar la energía, verificar que no haya electricidad ni conexión a tierra antes del mantenimiento.

• Reduzca la presión a presión manométrica cero antes de liberar gas SF6.

• Ventilación forzada durante más de 15 minutos después de abrir el equipo para garantizar que se escape el gas interno.

3. Requisitos de protección ambiental:

• El SF6 es un fuerte gas de efecto invernadero (valor GWP 23900), por lo que las emisiones deben controlarse estrictamente.

• Los gases residuales deben reciclarse y tratarse, y no deben descargarse directamente a la atmósfera.

VII. Resumen

    Con su excelente aislamiento y rendimiento de extinción de arco, el disyuntor SF6 se ha convertido en la opción principal de aparamenta de alto voltaje en los sistemas de energía modernos, especialmente adecuado para escenarios de transmisión y distribución de energía de alto nivel de voltaje y gran capacidad.
