Introducción detallada al interruptor de puesta a tierra de alto voltaje para interiores de Richge Technology

    Basado en la base comercial de Richge Technology en el campo de los accesorios de aparamenta de alto voltaje (anteriormente centrándose en piezas de aislamiento de alto voltaje, componentes de interruptores de puesta a tierra, etc.), sus productos de interruptores de puesta a tierra de alto voltaje para interiores se posicionan como equipos de seguridad básicos para sistemas de energía con niveles de voltaje de 12kV~40,5kV. Se utilizan principalmente en subestaciones interiores, salas de distribución de energía y aparamenta de alta tensión para satisfacer las necesidades de protección de puesta a tierra durante el mantenimiento de equipos. Los productos cumplen con estándares de la industria como T/ZZB 2173-2021 "Interruptor de puesta a tierra de CA de alto voltaje para interiores de 12 kV ~ 40,5 kV". La siguiente es una introducción detallada de las dimensiones principales del producto:

I. Descripción general del producto y posicionamiento central

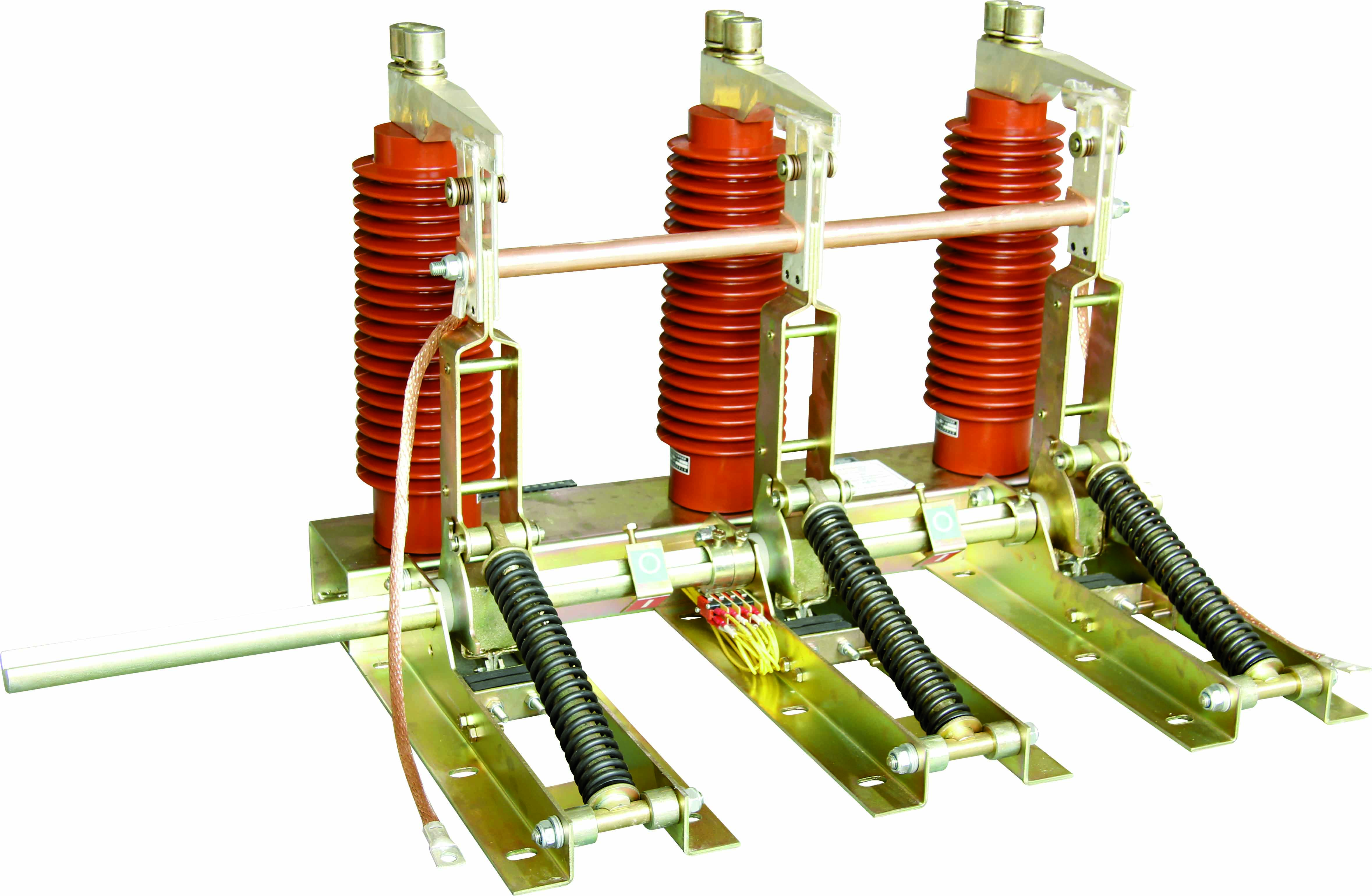

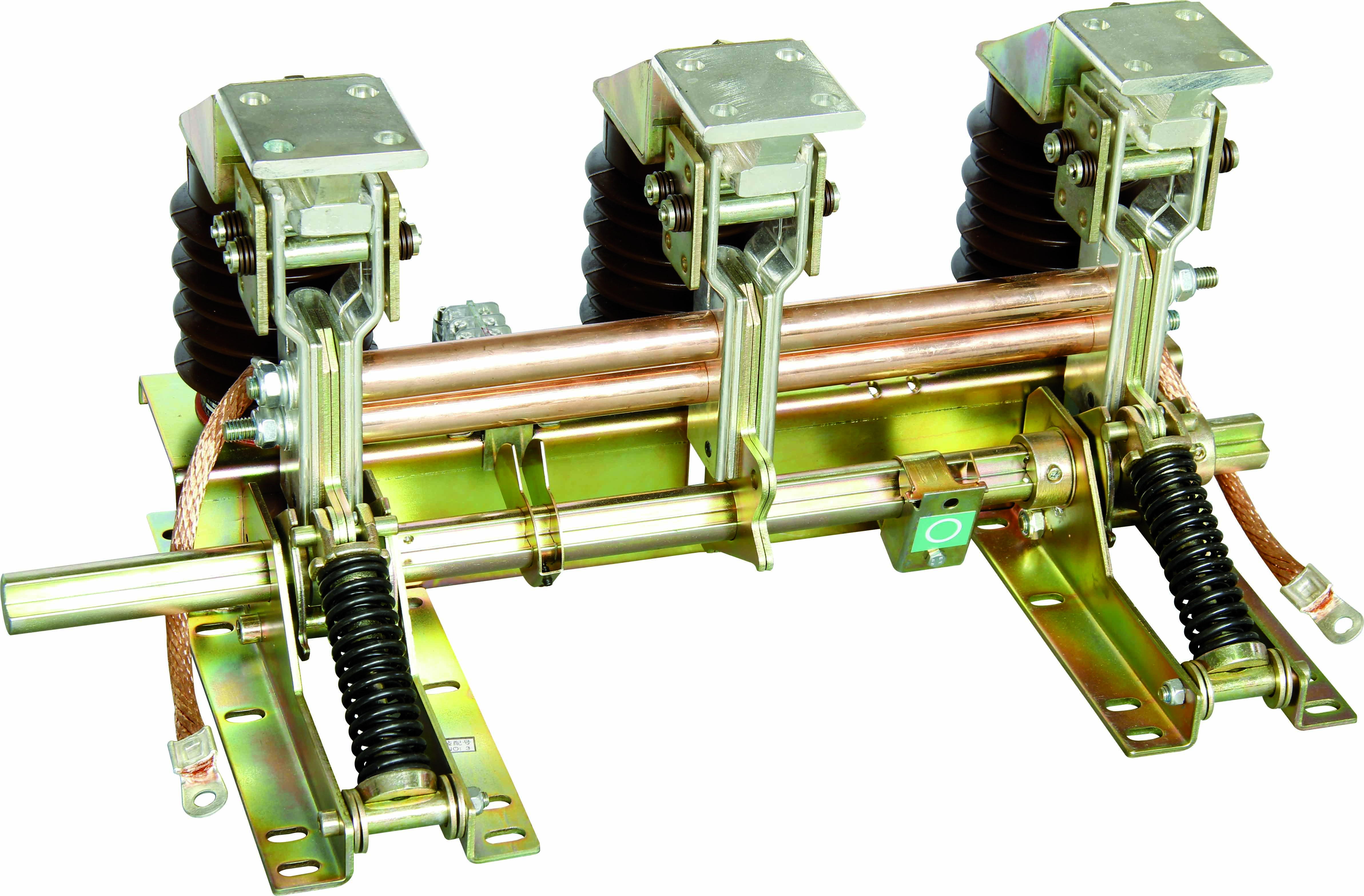

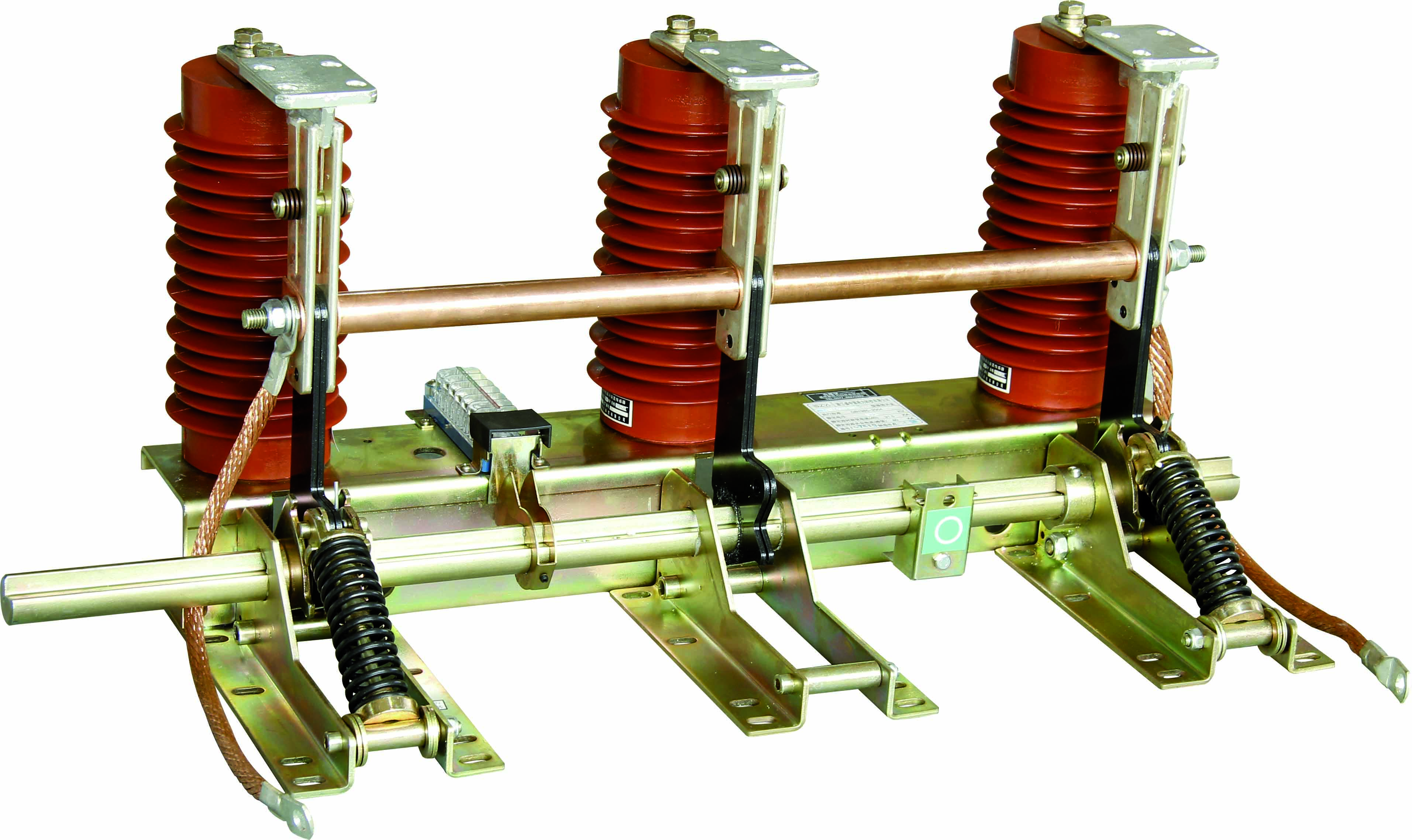

    El interruptor de puesta a tierra de alto voltaje para interiores Richge es un dispositivo mecánico de puesta a tierra de seguridad, clasificado como interruptor de aislamiento. Su función principal es formar un circuito de conexión a tierra confiable entre el equipo que se va a mantener y la red eléctrica durante el mantenimiento de equipos de alto voltaje (como disyuntores, transformadores, interruptores), liberar cargas residuales y proporcionar un "punto de desconexión obvio" para evitar descargas eléctricas personales o daños al equipo causados ​​por un suministro de energía inesperado.

• Cobertura de voltaje: 12 kV, 24 kV, 40,5 kV (adaptación a los principales sistemas de energía interior de voltaje medio);

• Adaptación de frecuencia: 50 Hz (compatible con los estándares del sistema eléctrico doméstico);

• Ventajas principales: forme una sinergia técnica con los accesorios de interruptores de alto voltaje de Richge (como pilares aislantes, mecanismos operativos), con estructura compacta, operación flexible y resistencia a ambientes hostiles (adaptación a escenarios complejos en interiores como polvo, fluctuaciones de temperatura y humedad).

II.Parámetros técnicos clave (cumple con el estándar T/ZZB 2173-2021)

• Combinación de aparamenta de alto voltaje: Forme una "sinergia de alto y bajo voltaje" con los accesorios de aparamenta de bajo voltaje de Richge, adaptándose a MNS, GCS y otros gabinetes, como componentes de puesta a tierra de mantenimiento para gabinetes de salida y gabinetes de medición;

III. Diseño estructural y principio de funcionamiento.

3.1 Estructura central (diseño modular para fácil instalación y mantenimiento)

    Haciendo referencia a la arquitectura industrial madura y combinándolo con las ventajas del proceso accesorio de Richge, el producto se compone principalmente de los siguientes componentes:

• Mecanismo de operación: Admite modos duales manual/eléctrico (el modelo eléctrico incluye unidad de accionamiento del motor), integrado con una estructura de almacenamiento de energía con resorte de presión;

• Conjunto de cuchilla de conexión a tierra: conformado en frío de cobre rojo T2, dureza de la capa de revestimiento de plata de contacto ≥HV120 (que reduce la resistencia de contacto y mejora la resistencia a la corrosión);

• Contacto estático: Con diseño de brida con filo de cuchillo, que coopera con el resorte del disco para lograr un contacto confiable y evitar un calentamiento suelto;

• Mecanismo de operación: Admite modos duales manual/eléctrico (el modelo eléctrico incluye unidad de accionamiento del motor), integrado con una estructura de almacenamiento de energía con resorte de presión;

• Componentes de aislamiento: Los aisladores de resina epoxi adoptan el proceso de moldeo por compresión automático APG (alta resistencia de aislamiento, baja descarga parcial);

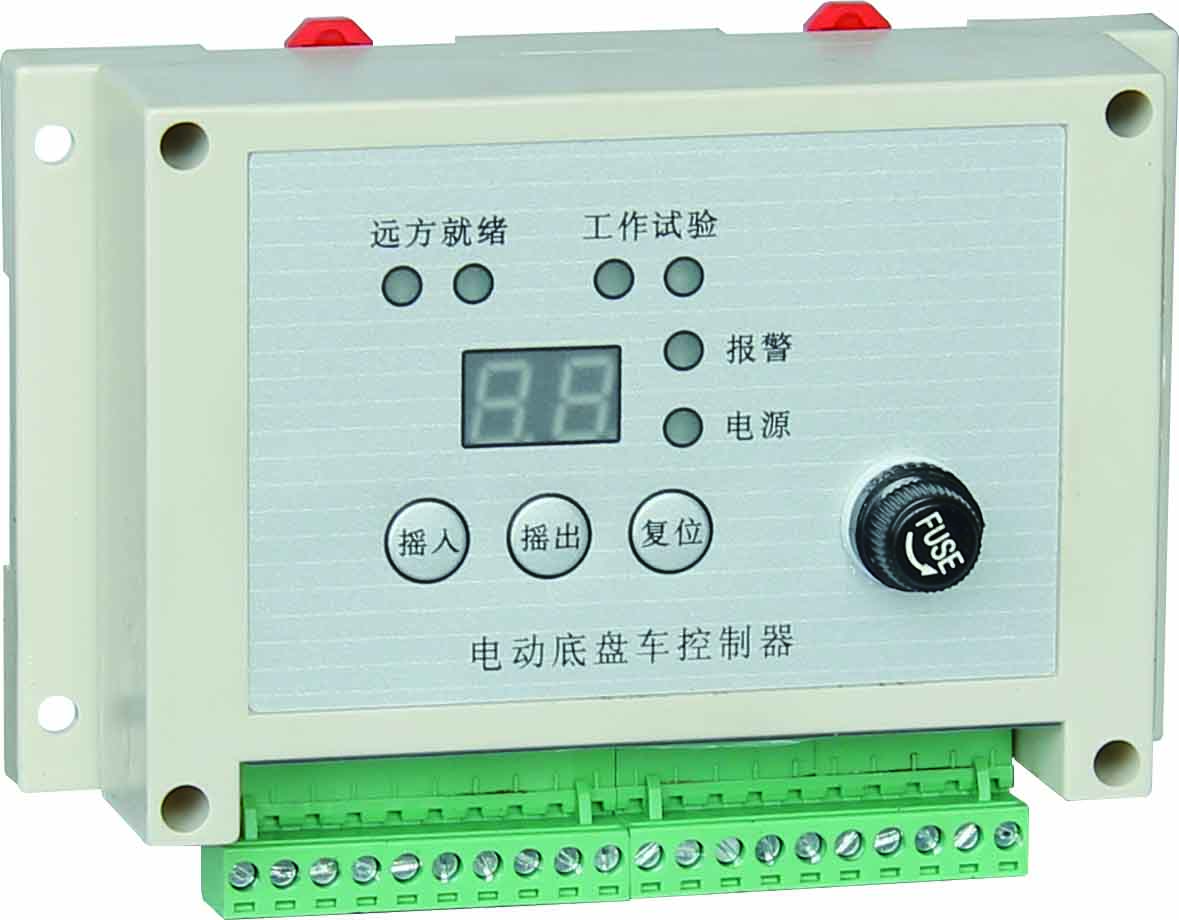

• Módulo de control inteligente (opcional): Incluye protección contra calado del motor (≥5 veces la corriente nominal), protección de límite de tiempo de operación, protección contra fluctuaciones de voltaje (80%-120% del valor nominal), grado de protección IP3X;

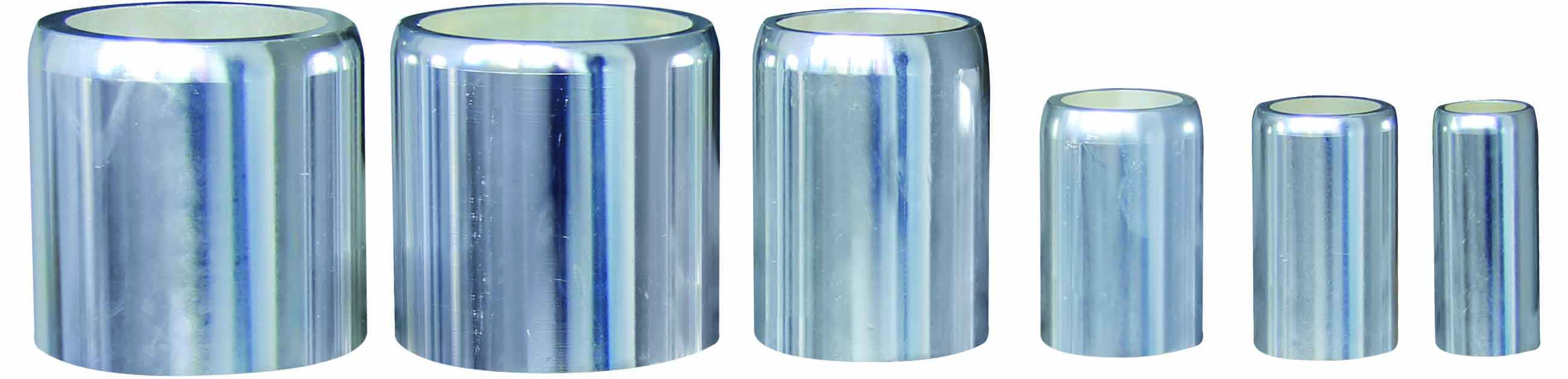

• Componentes Auxiliares: Manguito conductor (aislamiento de aislamiento), conexión flexible (compensación de error de instalación), sensor de posición (retroalimentación de estado de apertura y cierre).

3.2 Principio de funcionamiento (impulsado por almacenamiento de energía de resorte de presión, independiente de la velocidad de operación manual)

(1) Operación de cierre

1. Accione manual o eléctricamente el mecanismo operativo, el par se transmite al eje principal, superando el par de resistencia para hacer girar el brazo del cigüeñal;

2. La varilla de operación de la cuchilla de conexión a tierra pasa a través del punto muerto del resorte de presión, y el resorte de presión libera energía instantáneamente para empujar la cuchilla de conexión a tierra para que se cierre rápidamente;

3. Después de cerrar en su lugar, la cuchilla de conexión a tierra está en estrecho contacto con la brida de contacto estático a través del resorte del disco para formar un circuito de conexión a tierra confiable.

(2) Operación de apertura

1. El mecanismo operativo aplica un par inverso y el eje principal supera el par principal y la fuerza del resorte para hacer que el brazo de manivela gire en reversa;

2. El resorte de presión de la cuchilla de puesta a tierra pasa nuevamente por el punto muerto para completar el almacenamiento de energía (preparándose para el siguiente cierre);

3. Después de abrir en su lugar, la distancia de apertura cumple con los requisitos estándar, formando un aislamiento eléctrico obvio.

IV. Funciones principales y escenarios de aplicación

4.1 Funciones básicas de seguridad

1. Protección de enclavamiento forzado: realice un enclavamiento mecánico/eléctrico con el interruptor principal del tablero de distribución de alto voltaje (cuando el interruptor principal no está abierto, el interruptor de puesta a tierra no se puede cerrar; cuando el interruptor de puesta a tierra está cerrado, el interruptor principal no se puede cerrar) para evitar un mal funcionamiento;

2. Liberación de carga residual: descargue rápidamente las cargas residuales en el equipo después de la conexión a tierra para evitar descargas electrostáticas durante el mantenimiento;

3. Capacidad de cierre de cortocircuitos: El rendimiento de cierre Clase E2 puede hacer frente a fallos repentinos de cortocircuito durante el mantenimiento para evitar el desgaste del equipo;

4. Visualización del estado: Equipado con indicación de posición mecánica (marcas claras de apertura/cierre), dispositivo de visualización en vivo opcional (que cumple con las normas DL408-91).

4.2 Escenarios de aplicación típicos

• Subestaciones interiores: Se utilizan con disyuntores e interruptores de aislamiento de 12 kV~40,5 kV para puesta a tierra de mantenimiento de barras y transformadores;

• Combinación de aparamenta de alto voltaje: Forme una "sinergia de alto y bajo voltaje" con los accesorios de aparamenta de bajo voltaje de Richge, adaptándose a MNS, GCS y otros gabinetes, como componentes de puesta a tierra de mantenimiento para gabinetes de salida y gabinetes de medición;

• Sistemas de distribución de energía industrial: protección de mantenimiento para equipos de alto voltaje (como motores de alto voltaje, gabinetes rectificadores) en grandes fábricas y centrales eléctricas de propiedad minera;

• Nuevos escenarios energéticos: puesta a tierra de seguridad de dispositivos de distribución de energía interior (como aparamenta de 35 kV) en estaciones de refuerzo de energía fotovoltaica/eólica.

V. Puntos de Instalación y Mantenimiento

5.1 Requisitos clave de instalación

1. Adaptación de la base: el error de nivelación de la superficie de instalación ≤1 mm/m y la resistencia del circuito de conexión a tierra ≤0,5 Ω (debe estar conectado de manera confiable a la red de conexión a tierra de la estación);

2. Cooperación de enclavamiento: asegúrese de que el mecanismo de enclavamiento con el interruptor principal del tablero funcione sin problemas y sin atascos (se recomienda utilizar accesorios de enclavamiento originales de Richge para una mejor compatibilidad);

3. Cableado eléctrico: La conexión de la línea de control del modelo eléctrico debe cumplir con el nivel de voltaje (como AC220V/DC220V) y el par de apriete de los terminales del cableado debe cumplir con los requisitos del manual;

4. Prueba de aceptación: Después de la instalación, es necesario probar el asincronismo de apertura y cierre, la resistencia del bucle y el rendimiento del aislamiento (tensión soportada de frecuencia industrial, prueba de descarga parcial).

5.2 Mantenimiento regular y solución de problemas

(1) Ciclo de mantenimiento y contenido

(2) Solución de problemas comunes

• Atasco de cierre: compruebe si la conexión entre el brazo del cigüeñal y el eje principal está floja o si el contacto está deformado (las piezas deformadas deben reemplazarse);

• Resistencia de contacto excesiva: pula la capa de óxido del contacto, complemente el revestimiento de plata (o reemplace el conjunto del contacto);

• Falla de operación eléctrica: Verifique si la protección de bloqueo del motor está activada (es necesario restablecer el controlador) o si el engranaje impulsor está desgastado;

• Descarga parcial excesiva: Limpie la mancha de aceite en la superficie de las piezas del aislamiento, verifique si el aislador tiene grietas (reemplace el aislador si es necesario).

VI. Cumplimiento de Normas y Compromiso de Calidad

6.1 Cumplimiento de estándares

• Estándar del grupo: T/ZZB 2173-2021 "Interruptor de puesta a tierra de CA de alto voltaje para interiores de 12 kV ~ 40,5 kV";

• Norma nacional: GB/T 1985-2014 "Interruptores de aislamiento e interruptores de puesta a tierra de CA de alto voltaje", GB/T 11022-2020 "Requisitos técnicos comunes para estándares de equipos de control y aparamenta de alto voltaje";

• Sistemas de distribución de energía industrial: protección de mantenimiento para equipos de alto voltaje (como motores de alto voltaje, gabinetes rectificadores) en grandes fábricas y centrales eléctricas de propiedad minera;

6.2 Compromiso de Calidad

• Período de garantía del producto: 1 año (excluidos daños humanos o fuerza mayor);

• Garantía de vida: cuando la vida mecánica alcanza la Clase M2 (10.000 veces), el rendimiento clave aún cumple con los requisitos estándar;

• Soporte de servicio: brinde orientación sobre instalación, capacitación en mantenimiento y suministro de repuestos (el soporte se puede obtener a través del sitio web oficial de Richge o del servicio de atención al cliente).
