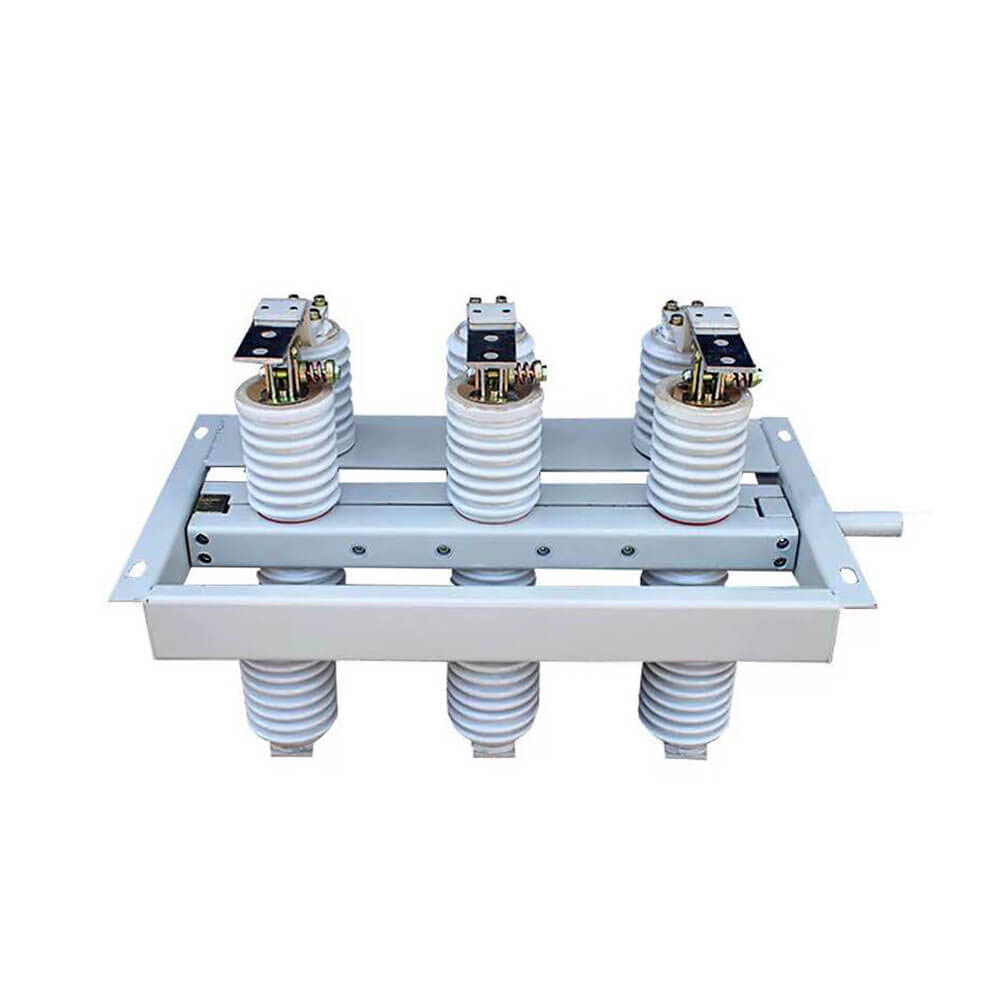

Interruptor de aislamiento de alto voltaje de alto voltaje de tipo gn30-12 Tipo

   El descongelador de alto voltaje giratorio de alto voltaje GN30-12 es un tipo nuevo con cuchillo giratorio. La fórmula estructural principal es fijar dos conjuntos de aisladores y contactos en los planos superiores e inferiores del cuadro bajo de tres fases, dando cuenta de la apertura y el cierre del interruptor girando el cuchillo. El interruptor GN3-12D agrega una forma de cuchillo de conexión sobre la base de GN30-12 para satisfacer las necesidades de diferentes sistemas de energía. Este producto es compacto en diseño, pequeño en espacio, fuerte en aislamiento, fácil de instalar y ajustar. Cumple con los requisitos del "interruptor de aislamiento de alto voltaje de CA y el interruptor de puesta a tierra", y es aplicable a los sistemas de interior con voltaje nominal de hasta 10 kV AC 50 Hz y debajo. Se puede usar como circuito de apertura y cierre cuando hay voltaje y sin carga. Se puede usar con una tabla de interruptores de alto voltaje o se puede usar solo.

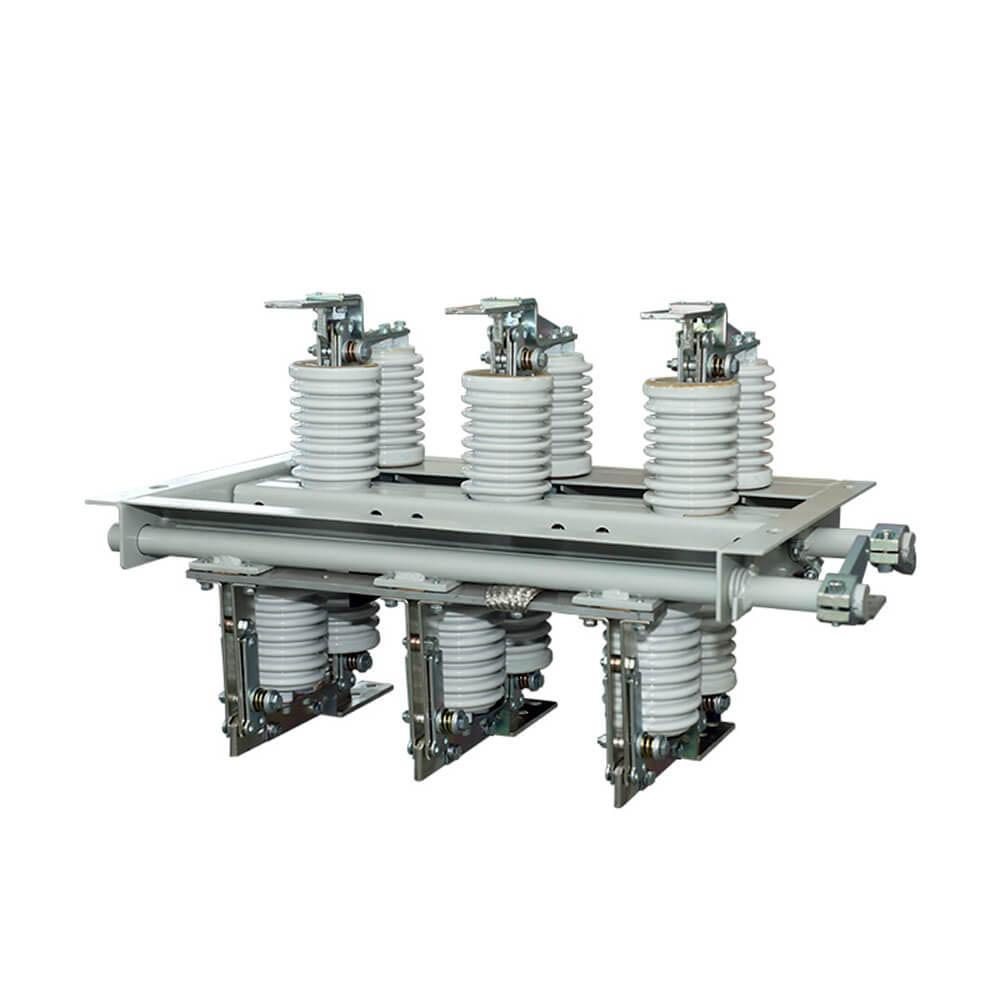

   El interruptor de desconexión de alto voltaje de alto voltaje gn30-12 (d) de tipo giratorio es un nuevo interruptor de aislamiento de tipo de cuchillo de tipo de tipo, la estructura principal es fija dos grupos de aislante y contacto en el plano de chasis trifásico, a través del contacto giratorio, realiza el interruptor de encendido. El interruptor de tipo GN30-12 (D) es un nuevo tipo de conexión a tierra agregado en la base del interruptor de tipo GN30-12, que puede satisfacer las necesidades de diferentes sistemas de energía. El diseño del producto es con espacio compacto y ocupado ocupado, una fuerte capacidad de aislamiento, una fácil instalación y ajuste, su rendimiento cumple con los requisitos de aislamiento de alto voltaje de CA GB1985-89 "y el interruptor de aislamiento de alto voltaje y el interruptor de conexión a tierra", aplicables a la voltaje de voltaje nominal de AC 50Hz y debajo del sistema de alimentación interior, para abrir y cerrar el circuito cuando está volcado, sin carga. Se puede usar con el gabinete de interruptor de alto voltaje y también se puede usar por separado.

Características del interruptor de aislamiento GN30-12

1. Está hecho de aisladores de cerámica, duraderos, resistentes a la contaminación y no limpia.

2. Uso de nuevos contactos de soldadura de plata de tecnología, baja resistencia al contacto, buena conductividad eléctrica y alta resistencia mecánica.

3. Hardware de alta calidad, resistente y duradero, no es fácil de dañar, fácil de usar y liviano.

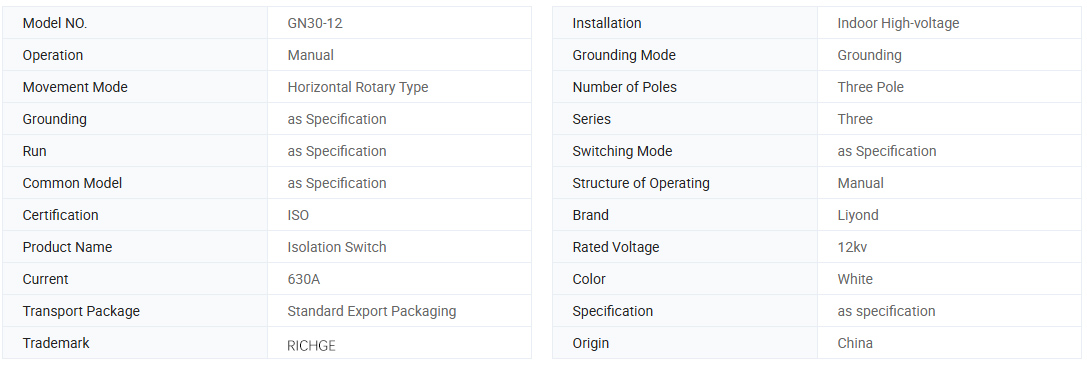

Información básica.

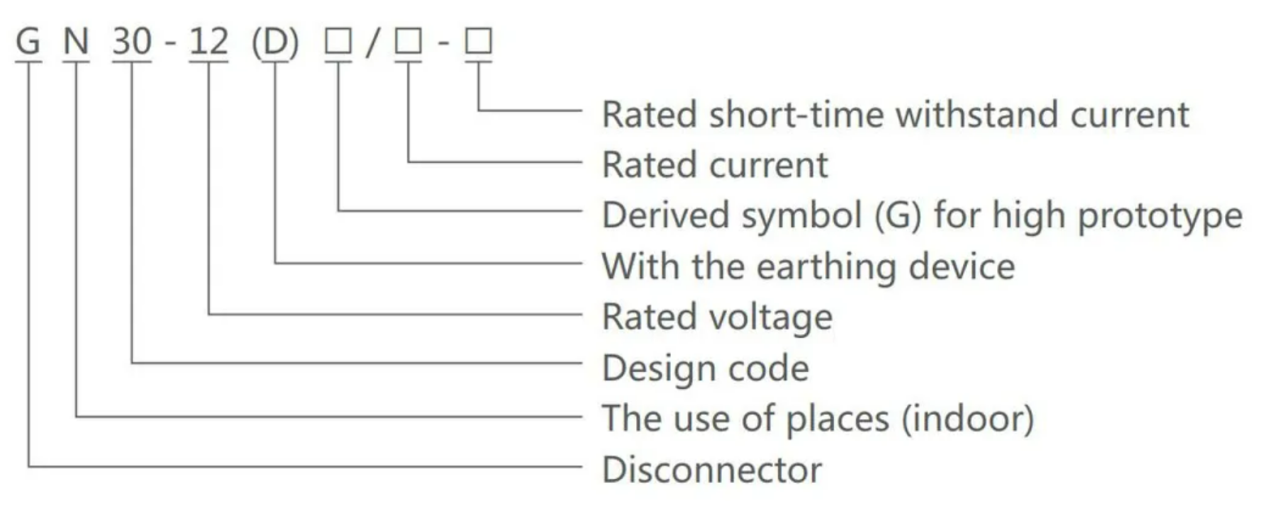

Significado del modelo

Parámetro técnico

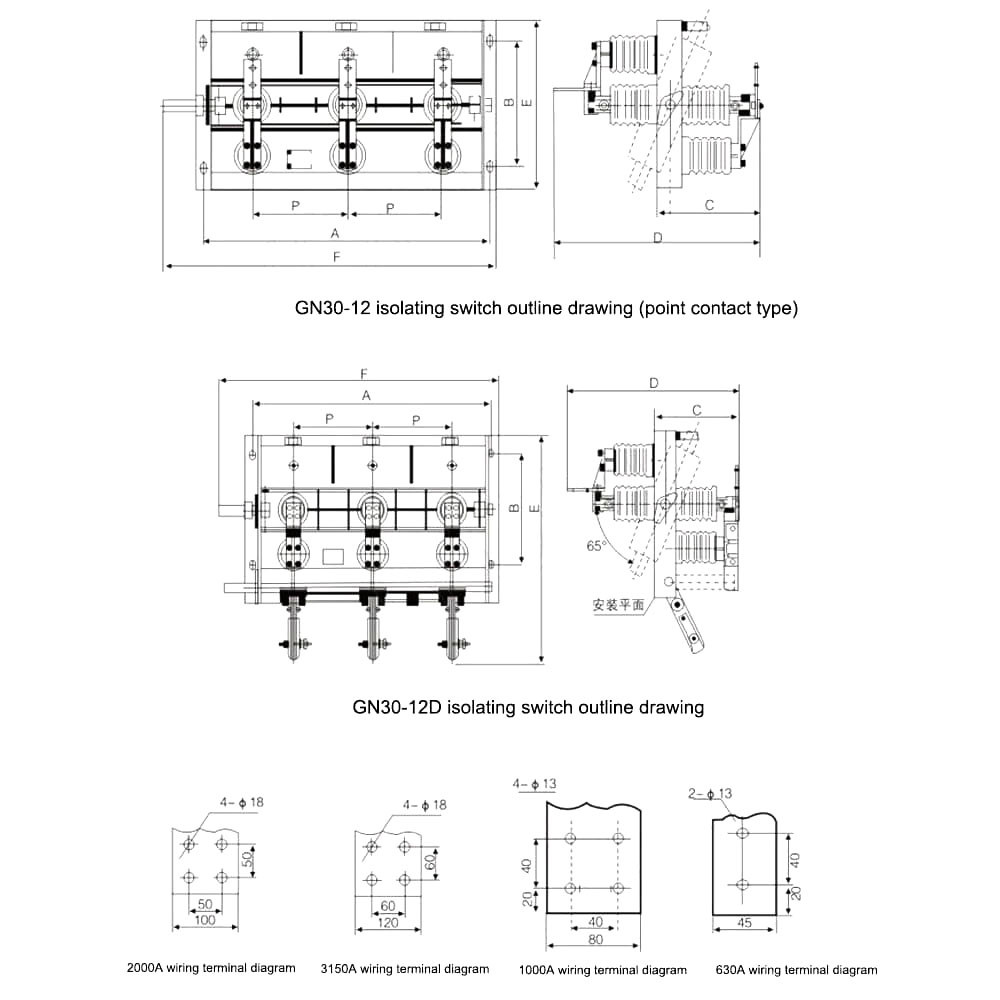

Dibujo

Utilizar condiciones ambientales

1. Altura del poste: no más de 3000 m;

2. Temperatura ambiente: no más de +40 ° C, no inferior a -30 ° C; La diferencia de temperatura diaria es de 15 ° C;

3. Temperatura relativa del aire interior: no más del 90% (a +25 ° C);

4. Intensidad del terremoto: no más de 8 grados

5. El sitio de instalación no debe tener gas, deposición química de vapor, pulverización de sal, polvo, suciedad y otros explosivos y sustancias corrosivas que afectan seriamente el aislamiento y la conductividad del desconcierto;

6. No debe haber vibraciones severas frecuentes en el lugar de instalación

Instrucciones de pedido

● Aceptar OEM y ODM: Sí

● Certificado: CE, Informes de prueba

● Tiempo de producción: 7 ~ 12 días hábiles

● Período de garantía: 12 meses

● Tiempo de entrega: 15 días

● Al ordenar este interruptor, indique la especificación del modelo, el voltaje nominal, la corriente calificada y otros datos técnicos.

● Si hay requisitos especiales, puede negociar nuestro para resolverlos.
