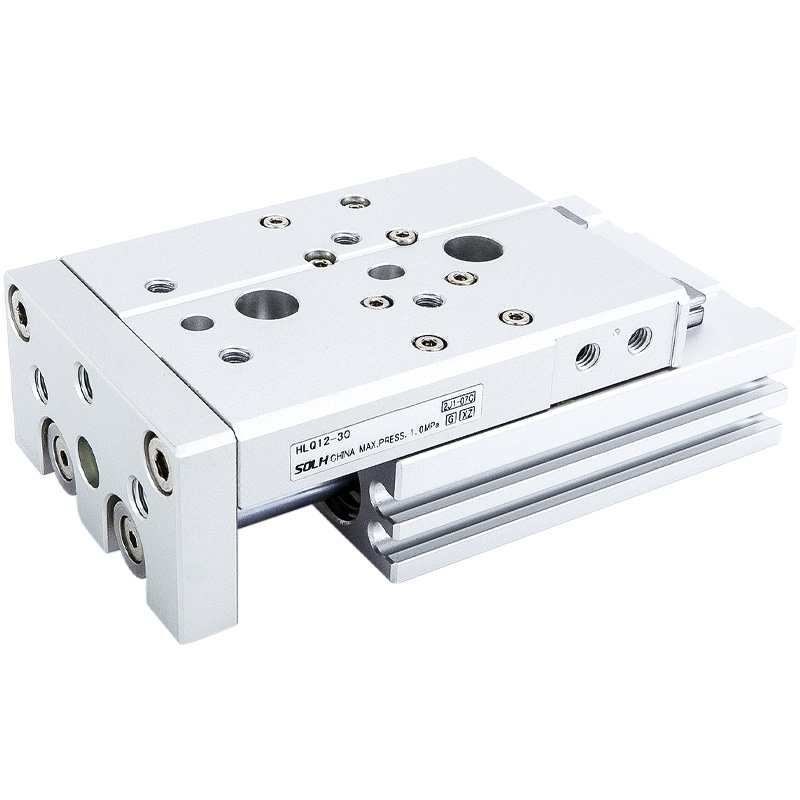

Cilindro deslizante lineal de precisión de doble eje serie HLQ / HLQL (guía de bolas de recirculación)

Marca:SOLH de Richge Tecnología

Posicionamiento del producto

     El cilindro deslizante de precisión de doble eje SOLH HLQ/HLQL adopta una estructura de núcleo de guía lineal de bola de recirculación, lo que proporciona un movimiento alternativo lineal suave de alta precisión y alta rigidez para equipos automatizados. Dos variantes cubren condiciones de trabajo con cargas excéntricas ligeras, medias y pesadas, respectivamente.

Descripción general de la serie

     -- Tipo estándar HLQ: cuerpo del cilindro dispuesto al costado de la unidad deslizante, ancho total compacto

     -- Tipo simétrico HLQL: cilindro centrado + rieles guía simétricos dobles, rigidez ultraalta y capacidad antideflexión

     -- Estructura guía: Guía lineal de bolas de recirculación; Riel simple para diámetro 6/8, carriles paralelos dobles para diámetro ≥12

     -- Modo de operación: movimiento alternativo de doble acción

     -- Medio aplicable: Aire comprimido con precisión de filtración ≥40μm

Tabla de especificaciones técnicas básicas

Ventajas estructurales y de rendimiento

  1. Rieles guía de bolas de recirculación de precisión doble

     -- Baja fricción, movimiento ultrasuave, excelente rectitud y precisión de posicionamiento repetido; Recubrimiento antioxidante integrado a prueba de polvo para una vida útil prolongada.

  2. Junta flotante incorporada

     -- La conexión flotante elástica entre el pistón y el carro deslizante compensa la fuerza lateral y el par excéntrico, evitando la deformación del vástago del pistón y daños por sobrecarga.

  3. Diseño de vástago de pistón paralelo doble

     -- Doble empuje de salida, potente rendimiento antitorsión, rotación cero de la plataforma deslizante bajo carga.

 4. Diseño de montaje multidireccional

     -- Orificios de montaje roscados en las superficies inferior, frontal y lateral para instalación de 3 vías; Orificios para pasadores de ubicación precisa en la base para un montaje rápido y preciso del accesorio.

  5. Superficies de montaje de plantillas de 3 lados

     -- Orificios roscados para herramientas en la parte superior y frontal del portaobjetos; Orificios para pasadores de posicionamiento en la parte superior del control deslizante para garantizar la precisión del posicionamiento repetido del accesorio.

  6. Ranuras para sensores premecanizadas

     -- Ranuras deslizantes estándar en el lado del cilindro para una instalación rápida y posición ajustable de los interruptores de láminas magnéticos.

  7. Diversas combinaciones de búfer y bloques de parada

     -- Amortiguador de aire fijo opcional, amortiguador de aire ajustable (A/AS/AF), amortiguador hidráulico (B/BF); Múltiples accesorios de bloque de tope de límite externo disponibles.

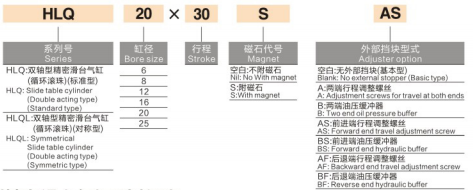

Regla de nomenclatura de modelo estándar

  1. Modelo de ejemplo: HLQ20×30SAS

     -- HLQ = Serie estándar de doble eje; HLQL = serie de carriles gemelos simétricos de alta rigidez

     -- 20 = Diámetro interior del cilindro (mm)

     -- 30 = Longitud de carrera nominal (mm)

     -- S = Anillo magnético permanente incorporado (configuración estándar obligatoria)

     -- A = Amortiguador de aire ajustable de doble extremo

        AS = Amortiguador de aire ajustable simple de carrera delantera

        AF = Amortiguador de aire ajustable único de carrera de retorno

     -- B = Tampón de aceite hidráulico de doble extremo

        BF = Amortiguador de aceite hidráulico simple de carrera de retorno

Tabla de empuje de salida teórica (Unidad: N)

Pautas de selección y escenarios de aplicación típicos

  1. Lógica de selección de modelo

     -- Tipo estándar HLQ: espacio de instalación compacto, carga mediana-pequeña, carga lateral excéntrica ligera o nula

     -- Tipo simétrico HLQL: carga pesada, carga excéntrica obvia, alta rigidez y requisitos de precisión de posicionamiento ultra altos

  2. Aplicaciones típicas

     Posicionamiento de precisión, transferencia automática de piezas, estaciones de sujeción neumáticas; ampliamente utilizado en electrónica 3C, líneas de fabricación de semiconductores, equipos de ensamblaje automatizados e instrumentos de prueba de precisión.

Resumen de una oración

     El cilindro deslizante de bolas de recirculación de doble eje SOLH HLQ / HLQL ofrece variantes duales estándar compactas y simétricas de alta rigidez, con amortiguador neumático/hidráulico opcional, varilla gemela antitorsión y diseño de junta flotante, el actuador lineal universal de alta precisión para equipos automatizados de sujeción, transferencia y posicionamiento de cargas medias y pesadas.
