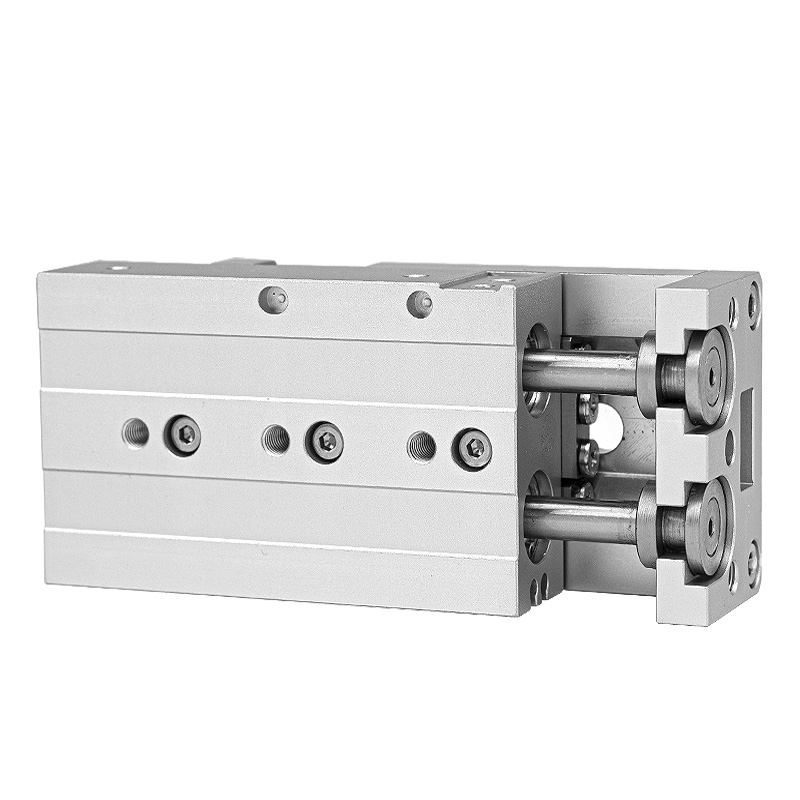

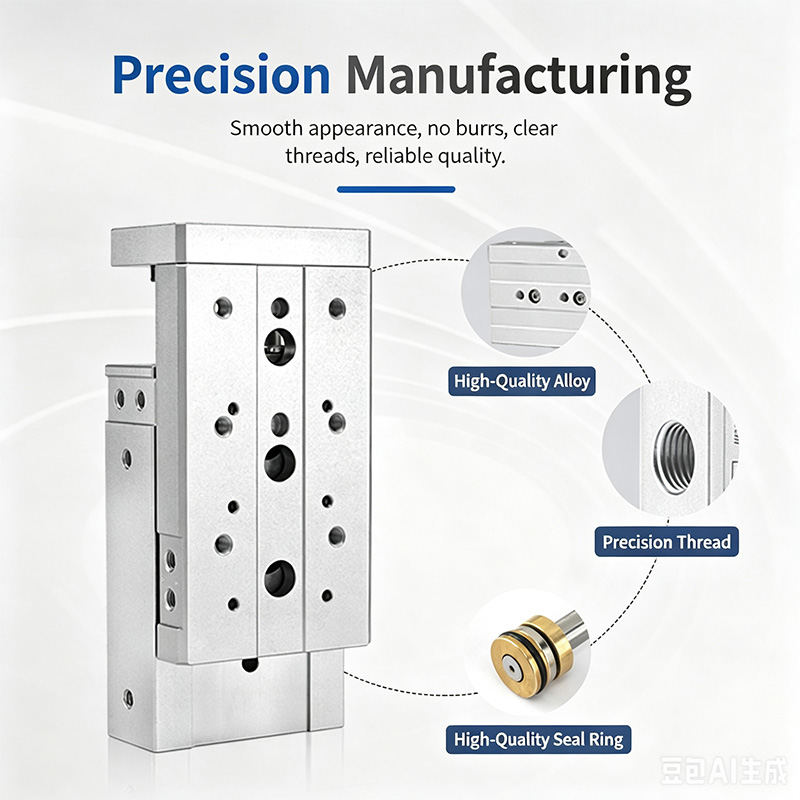

Cilindro deslizante de precisión de doble eje serie HLS / HLSL (tipo guía de rodillos cruzados)

Marca:SOLH de Richge Tecnología

Posicionamiento del producto

     El cilindro deslizante de precisión de doble eje serie SOLH HLS/HLSL adopta una guía lineal de rodillos transversales como componente guía del núcleo. En comparación con los cilindros deslizantes de bolas de recirculación HLQ, ofrece una rigidez mucho mayor, una precisión de posicionamiento repetida superior y una resistencia más fuerte a las cargas laterales excéntricas, lo que se adapta perfectamente a los procesos de automatización de posicionamiento y ensamblaje de ultraprecisión y cargas pesadas.

Clasificación de serie: HLS VS HLSL

     -- Tipo estándar HLS: cuerpo del cilindro instalado en un lado del carro deslizante, ancho total compacto. Adecuado para espacios de instalación limitados, condiciones de carga medianas y pequeñas sin una carga de compensación excéntrica obvia.

     -- Tipo simétrico HLSL: Cilindro centrado entre dos guías de rodillos transversales paralelos, distribución uniforme de la fuerza, rigidez muy mejorada y capacidad de carga pesada. Primera opción para cargas pesadas, cargas excéntricas y escenarios de trabajo de ultra alta precisión.

Tabla de especificaciones técnicas básicas

Ventajas de rendimiento estructural y central

  1. Guía lineal de rodillos cruzados (diseño de contacto de línea de rodillos)

     -- La estructura de soporte de contacto lineal proporciona rigidez extrema, rectitud excepcional y precisión antirrotación, fuerte resistencia al impacto y operación estable bajo carga pesada. Diseño de carro guía integrado de una sola pieza con fricción ultrabaja, movimiento ultrasuave y ciclo de servicio extendido.

  2. Junta flotante incorporada

    -- La conexión flotante elástica entre el vástago del pistón y la plataforma deslizante compensa la fuerza lateral y el par excéntrico, evitando la desviación del vástago del pistón y los daños por sobrecarga.

  3. Vástagos gemelos paralelos

    -- Salida de doble empuje, excelente rendimiento antitorsión, mantiene una alta precisión de posicionamiento en estado de carga.

  4. Montaje universal multidireccional

     -- Orificios de montaje roscados mecanizados en las superficies inferior, frontal y lateral para instalación en 3 direcciones; Orificios de localización de precisión premecanizados en la base para un posicionamiento rápido y preciso.

  5. Superficies de montaje de herramientas de 3 lados

     -- Orificios de montaje roscados en la parte superior del deslizador y en la cara frontal, ubicando los orificios de los pasadores en el plano superior del deslizador para garantizar una precisión repetible en el posicionamiento de la plantilla.

  6. Ranuras de instalación de sensores premecanizados

     -- Ranuras deslizantes estándar en el lado del cilindro para una instalación flexible y ajuste de posición de interruptores magnéticos.

  7. Opciones diversificadas de buffer y stop límite

     -- Amortiguador de aire fijo, amortiguador de aire ajustable (A/AS/AF), amortiguador hidráulico (B/BF) y múltiples bloques de tope de límite mecánicos externos son combinaciones opcionales.

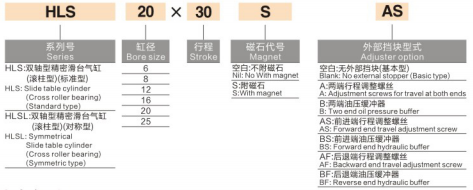

Regla de nomenclatura de modelo estándar

  1. Modelo de ejemplo: HLS20×30SAS

     -- HLS = Serie de cilindro lateral estándar; HLSL = Serie simétrica centrada de alta rigidez

     -- 20 = Diámetro interior del cilindro (mm)

     -- 30 = Longitud de carrera nominal (mm)

     -- S = Anillo magnético permanente incorporado (configuración estándar de fábrica)

     -- A = Amortiguador de aire ajustable en ambos extremos

        AS = Amortiguador de aire ajustable solo en el final de carrera hacia adelante

        AF = Amortiguador de aire ajustable sólo en el final de la carrera de retorno

     -- B = Amortiguador de aceite hidráulico en ambos extremos

        BF = Amortiguador de aceite hidráulico sólo en el final de la carrera de retorno

Tabla de empuje de salida teórica (Unidad: N)

Pautas de selección y escenarios de aplicación típicos

  1. Sugerencias de selección

     -- Modelo estándar HLS: espacio de instalación compacto, carga mediana-pequeña, sin carga de compensación excéntrica obvia

     -- Modelo simétrico HLSL: selección de prioridad para requisitos de carga pesada, carga lateral excéntrica, rigidez ultraalta y posicionamiento de ultraprecisión

  2. Aplicaciones industriales típicas

     -- Estaciones de montaje de precisión, posicionamiento automático, sujeción neumática y transferencia de piezas

     -- Líneas de producción de automatización electrónica y semiconductores.

     -- Instrumentos de inspección de pruebas de alta precisión, equipos de automatización médica, mecanismos de fijación de máquinas herramienta.

Resumen de una oración

     El cilindro deslizante de doble eje y rodillo transversal SOLH HLS/HLSL adopta una guía de rodillo transversal de contacto lineal de alta rigidez con variantes duales estándar/simétricas, equipado con un amortiguador neumático/hidráulico opcional y un diseño de junta flotante antiexcéntrica, el actuador lineal de ultraprecisión de alta resistencia y alta calidad para semiconductores, equipos médicos y de automatización de precisión de alta carga.
