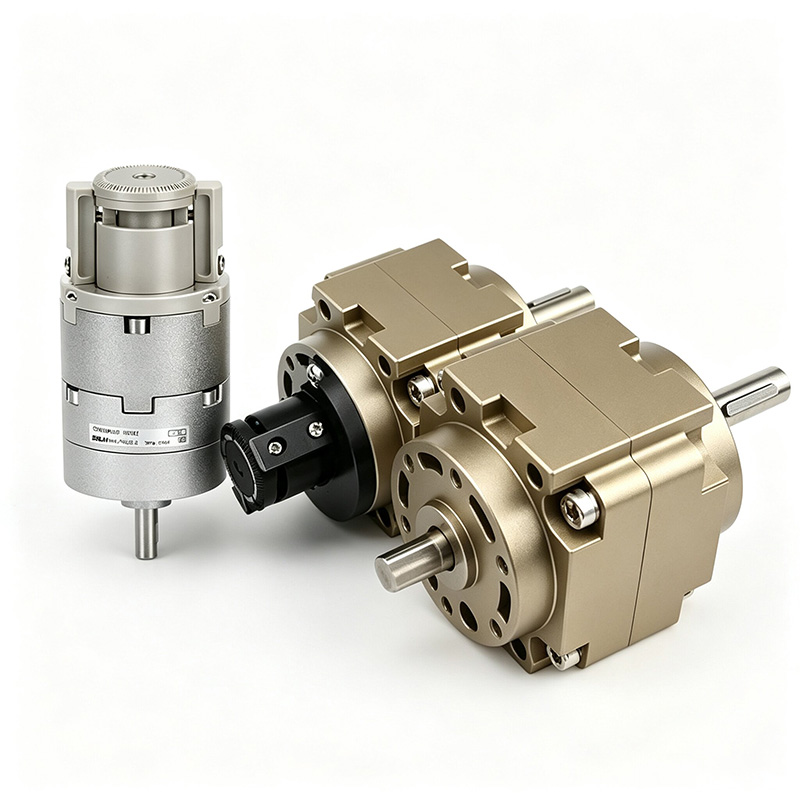

Actuador rotatorio tipo paleta serie CRB1 / CRB2

Actuador giratorio tipo paleta serie CRB1 / CRB2 (intercambiable SOLH)

Marca: SOLH de Richge Technology

Posicionamiento del producto y diferencia central de la serie

     SOLH CRB1 y CRB2 son cilindros oscilantes giratorios de paletas accionados por paletas simples o dobles. Sin espacio libre para el engranaje de los engranajes, cuentan con un cuerpo ultracompacto, baja inercia rotativa y respuesta ultrarrápida.

     -- CRB2 (Serie pequeña): Diámetro interior de 10 a 40 mm para cargas livianas y espacios estrechos, diseño liviano y compacto

     -- CRB1 (Serie grande): Diámetro interior de 50 a 100 mm para cargas pesadas y par alto, soporte total del rodamiento con resistencia superior al impacto

     Ángulo de giro máximo de paleta simple de hasta 270°/280°, paleta doble máximo de 90°/100°. Ampliamente utilizado para estaciones de automatización de posicionamiento, indexación y giro giratorio rápido.

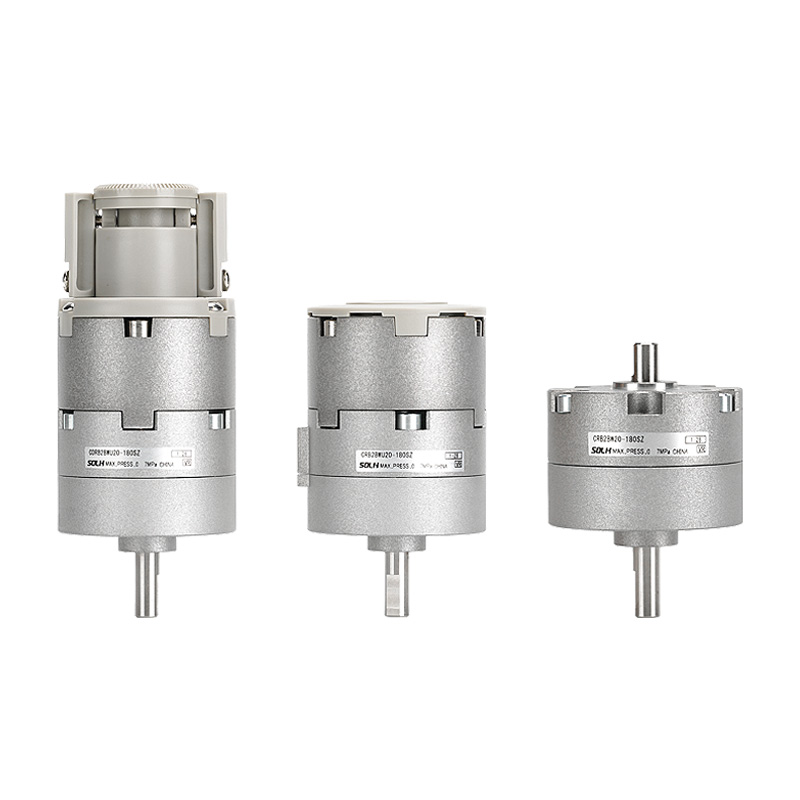

  1. Serie estándar pequeña CRB2

     -- Tamaños de orificio: 10, 15, 20, 30, 40 mm

     -- Opciones de paletas: S paleta simple / D paleta doble

     -- Ángulo de giro: Paleta única 90°/180°/270°; Doble paleta 90°/100°

     -- Méritos principales: Ultracompacto, liviano, baja presión de arranque, doble puerto lateral/axial, ajustador de ángulo opcional e interruptor magnético

     -- Aplicaciones: Rotación de alta velocidad de carga ligera, equipos para espacios confinados, electrónica 3C, embalaje, automatización en miniatura.

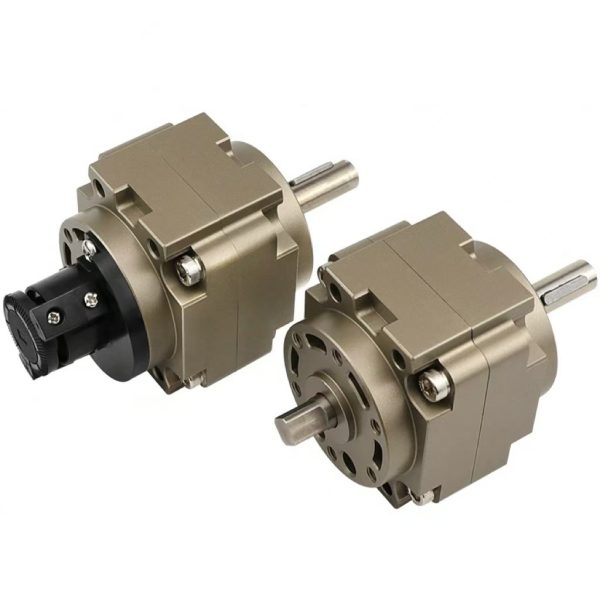

  2. Serie grande y resistente CRB1

     -- Tamaños de orificio: 50, 63, 80, 100 mm

     -- Opciones de paletas: S paleta simple / D paleta doble

     -- Ángulo de giro: Paleta única 90°/180°/270°/280°; Doble paleta 90°/100°

     -- Méritos principales: alto par de salida, soporte de carga pesada, soporte total del cojinete, resistente a los golpes, larga vida útil

     -- Aplicaciones: volteo de piezas pesadas, indexación a gran escala, accesorios giratorios pesados, líneas de montaje de la industria pesada

Especificaciones técnicas del núcleo universal

  1. Parámetros estándar generales

  2. Par de salida teórico a 0,5 MPa (índice de selección de núcleo)

   2.1 Tabla de torsión CRB2

   2.2 Tabla de torsión CRB1

 3 Referencia de carga radial y axial permitida

     -- CRB2-20: Radial 120N, Axial 80N

     -- CRB1-50: Radial 245N, Axial 196N

     -- CRB1-100: Radial 588N, Axial 490N

Estructura interna y principio de funcionamiento de las paletas

  1. Componentes principales: cuerpo del cilindro, paleta giratoria simple/doble, eje de salida, conjunto de sellado, amortiguador de goma del extremo, pernos de ajuste de ángulo

  2. Lógica de funcionamiento: el aire comprimido ingresa a una cámara para empujar la paleta para que gire alrededor del eje central mientras la cámara opuesta sale.

     -- Doble paleta: Torque duplicado, ángulo de giro limitado ≤100°

     -- Paleta única: rango de giro más amplio hasta 270°

  3. Ventajas principales únicas

     -- Sin estructura de engranajes ni cremallera, sin juego, rotación suave y silenciosa sin vibración de impacto.

     -- Contorno ultracompacto, baja inercia rotativa, respuesta ultrarrápida (rotación de 90° < 0,1 s)

    -- Eje pasante hueco opcional, conveniente para enrutamiento interno de tubos y cableado

     -- Pernos de ajuste fino de doble extremo para límite de carrera; paleta simple ajustable 0~270°, paleta doble 0~90°

Reglas completas de codificación de modelos

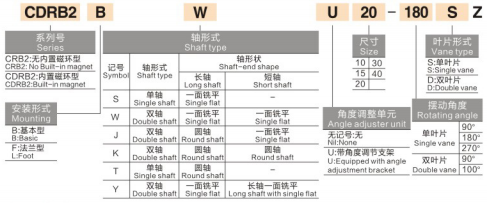

  1. Ejemplo de modelo CRB2: CRB2BW20-180SZ

     -- CRB2 = Serie de actuadores rotativos de paletas pequeñas

     -- B = Montaje con brida básica; L = Soporte de pie

     -- W = Doble eje extendido; en blanco = eje único

     -- 20 = Tamaño del orificio (10/15/20/30/40)

     -- 180 = Ángulo de giro (90/180/270)

     -- S = Paleta única; D = Doble paleta

     -- Z = Equipado con unidad de ajuste de ángulo; en blanco = estándar sin ajustador

          Prefijo CDRB2 = Anillo magnético incorporado para instalación de interruptor magnético

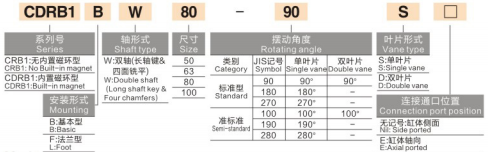

  2. Ejemplo de modelo CRB1: CRB1BW50-90D

     -- CRB1 = Serie rotativa de paletas grandes y resistentes

     -- B = Montaje básico; W = Doble eje

     -- 50 = Tamaño del orificio (50/63/80/100)

     -- 90 = Ángulo de giro (90/180/270/280)

     -- D = Doble paleta; S = paleta única

        Prefijo CDRB1 = Modelo integrado con anillo magnético

Guía de selección paso a paso y aplicaciones industriales

  1. Reglas de prioridad de selección

     -- División de par y dimensiones: espacio estrecho con carga ligera → CRB2 (10~40); Rotación pesada de alto par → CRB1 (50~100)

     -- Requisito de ángulo de giro: Rotación superior a 90° → Paleta única S; Par máximo dentro de 90° → Doble paleta D

     -- Compensación de precisión y velocidad: tipo de paleta con juego cero, posicionamiento repetido ±0,1°, ideal para trabajos livianos de alta velocidad; Cargas pesadas de rodamientos de alta precisión prefieren la mesa giratoria de piñón de cremallera MSQ

     -- Opciones de función: Se necesita un límite de ángulo fino: seleccione la unidad de ajuste de ángulo Z con el sufijo; Se requiere retroalimentación de posición del PLC: elija el modelo integrado magnético CDRB

  2. Escenarios de aplicación típicos

     -- Líneas de trabajo liviano: volteo de componentes electrónicos, rotación de etiquetas, ajuste de tapas de botellas, clasificación de materiales en miniatura

     -- Estaciones de servicio pesado: rotación de piezas grandes de 90°/180°, indexación de línea de montaje, accesorios de sujeción giratorios pesados

     -- Industrias generales: embalaje, impresión, procesamiento de alimentos, estaciones de posicionamiento rotativo completamente automáticas.

Comparación de rendimiento: actuador rotativo de piñón y cremallera CRB VS MSQ

Una frase

     ResumenLos actuadores rotativos de paletas SOLH CRB2 pequeños para servicio liviano y CRB1 para servicio pesado adoptan un accionamiento de paleta simple/doble sin juego con ajustador de ángulo opcional y variante de interruptor magnético CDRB, que presenta una rotación rápida de baja inercia con un torque de 0,05~24 N·m, perfecto para volteo, indexación y sujeción giratoria a alta velocidad en líneas de automatización de ensamblaje pesado, electrónica y embalaje.
