Cilindro deslizante lineal de precisión con riel lateral serie HLH

Cilindro deslizante lineal de precisión con riel lateral serie HLH (guía de bolas de recirculación)

Marca:SOLH de Richge Tecnología

Posicionamiento del producto

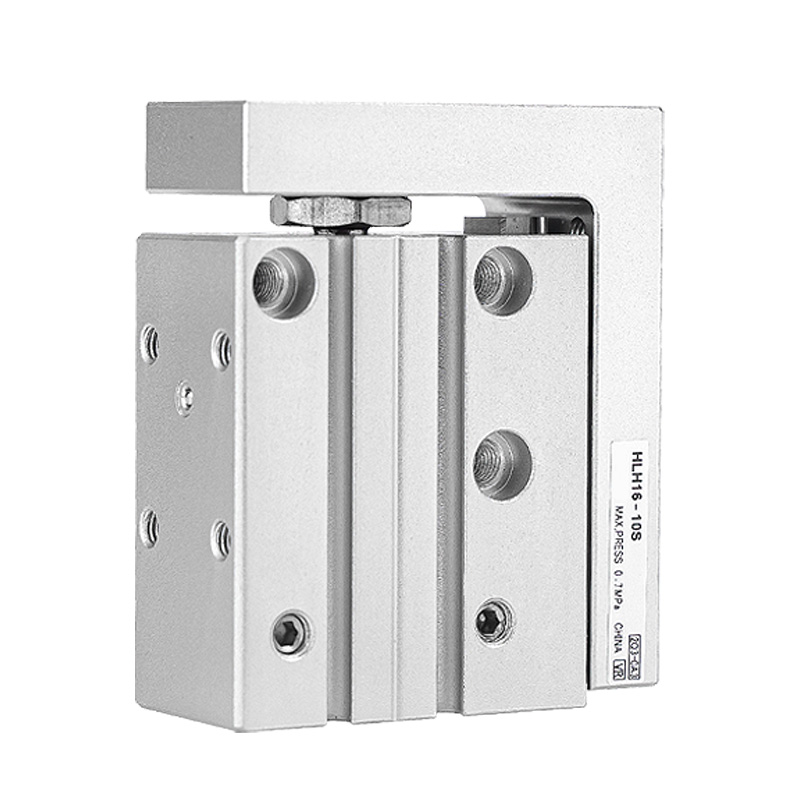

     La serie SOLH HLH es un cilindro deslizante lineal de bajo perfil equipado con un riel guía lineal de bolas de recirculación en forma de L de montaje lateral integrado. Con un diseño de cuerpo ultradelgado para ahorrar espacio de instalación, está especialmente desarrollado para ensamblaje de precisión, posicionamiento de carga liviana y equipos de automatización con espacio de montaje limitado.

Descripción general de la serie

     -- Código de serie: HLH (diseño de riel lateral único, sin variante de riel doble simétrico)

     -- Sistema de guía: Guía lineal de bolas de recirculación de montaje lateral (riel integrado tipo L)

     -- Tipo de operación: Cilindro alternativo de doble efecto

     -- Medio aplicable: Aire comprimido limpio (precisión de filtración ≥40μm)

     -- Principales ventajas competitivas: perfil ultradelgado, orificios de montaje en 4 direcciones, diseño de puerto de aire en 3 direcciones, excelente utilización del espacio

Tabla de especificaciones técnicas básicas

Ventajas estructurales y de rendimiento

  1. Riel guía de bolas de recirculación lateral integrado tipo L

     La estructura de carril y carro deslizante de una sola pieza ofrece una rectitud superior y una precisión antirrotación; El cuerpo ultradelgado reduce en gran medida el ancho total de instalación.

  2. Diseño de montaje universal de 4 vías

     Orificios roscados de montaje mecanizados en las caras de los extremos inferior, lateral, frontal y posterior del cuerpo principal; Fijación flexible desde cuatro direcciones para adaptarse a diseños complejos de equipos compactos.

  3. Configuración flexible del puerto aéreo de 3 vías

     Puertos de entrada/salida de aire disponibles en el extremo trasero, lateral y frontal; Disposición de tuberías muy libre para un recorrido del circuito limpio y ordenado.

  4. Superficies de montaje de accesorios dobles

     Orificios roscados para montaje de herramientas tanto en la superficie superior como en el frente del carro deslizante; Colocar los orificios de los pasadores en el plano superior para garantizar un posicionamiento preciso de la plantilla.

  5. Ranuras para sensores premecanizadas

     Ranuras deslizantes estándar en ambos lados del cuerpo del cilindro para una fácil instalación y posicionamiento ajustable de interruptores de láminas magnéticos.

  6. Junta flotante incorporada

     La conexión flotante entre el vástago del pistón y el carro deslizante elimina la tensión de carga lateral y protege el conjunto interno del pistón contra daños por deflexión.

Regla de nomenclatura del código de modelo

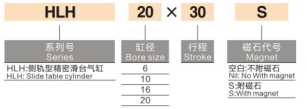

   1. Ejemplo: HLH16×30S

     -- HLH: Código de serie para cilindro deslizante delgado con riel lateral

     -- 16: Diámetro interior del cilindro (mm)

     -- 30: Longitud de carrera nominal (mm)

     -- S: Anillo magnético permanente incorporado (configuración estándar de fábrica)

Tabla de fuerza de salida teórica (Unidad: N)

Pautas de selección de modelos y aplicaciones típicas

  1. Puntos clave de selección

     -- Prioridad de restricción de espacio: elija HLH cuando el espacio de instalación sea extremadamente limitado y requiera un actuador deslizante estrecho y ultradelgado.

     -- Característica de carga: Adecuado para movimientos alternativos de trabajo liviano sin carga lateral excéntrica obvia, demanda de precisión de posicionamiento de alta repetición.

     -- Comparación con la serie HLQ: HLH más delgada y ahorra espacio; Riel doble HLQ con mayor rigidez y mayor capacidad de carga.

  2. Escenarios típicos de aplicaciones industriales

     -- Equipos de ensamblaje de precisión para la fabricación de semiconductores y electrónica 3C

     -- Mini plantillas de prueba automatizadas y estaciones de inspección

     -- Mecanismos ligeros de sujeción, empuje y posicionamiento de precisión.

     -- Unidades de movimiento alternativo de carga ligera instaladas dentro de maquinaria compacta y estrecha

Resumen de una oración

     El cilindro deslizante lineal con riel en L lateral ultradelgado SOLH HLH adopta una guía de bola de recirculación, admite montaje de 4 vías y diseño de puerto de aire de 3 vías con anillo magnético incorporado como estándar, el actuador neumático de posicionamiento de precisión de carga liviana ideal para equipos de automatización de semiconductores y 3C en espacios estrechos.
