Funciones de la serie de interruptores de circuito de vacunas

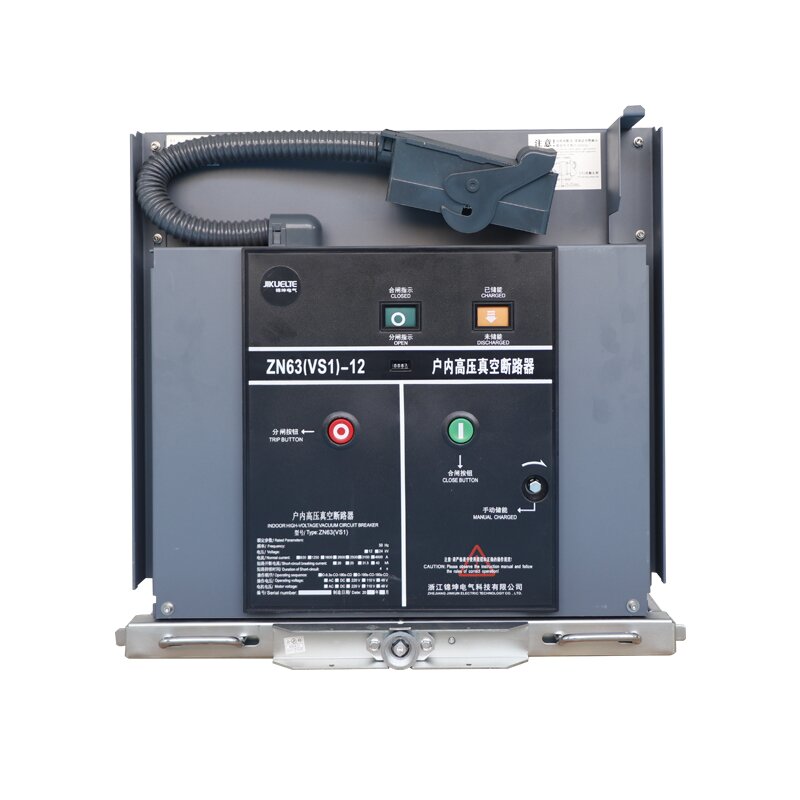

La serie de chasis de interruptores de vacío se utiliza para instalar y mover los interruptores de circuito de vacío. Como
El componente clave conecta los interruptores de circuito de vacío y los gabinetes de interruptor en equipos de energía
con conveniencia operativa, protección de seguridad, mantenimiento del equipo y adaptación del sistema:
Estructura:
Cuerpo de chasis VCB: está compuesto de marco de metal y estructura soportada de todo el chasis
serie. Tiene una cierta resistencia y estabilidad, puede soportar el peso del disyuntor de vacío,
y asegúrese de que no se deforme o se dañe durante el movimiento.
Mecanismo de transmisión: transmisión de tornillo y engranaje
Mecanismo de control: incluido el motor de control, controlador automático, conmutador de micro prioridad manual,
etc. El motor de control proporciona energía para el movimiento del chasis; el controlador automático
se utiliza para realizar un control automático del chasis, que puede recibir señales de control remoto o
Comuníquese con otros dispositivos inteligentes en el gabinete de interruptores para realizar un cambio automático
del interruptor de vacío en diferentes posiciones (como la posición de funcionamiento, la posición de prueba,
posición de desconexión); El conmutador micro prioritario manual permite al operador controlar manualmente
el movimiento del chasis cuando es necesario, y la operación manual tiene prioridad sobre el
Control automático, para permitir la intervención manual en situaciones o equipos de emergencia
puesta en marcha.
Mecanismo de posicionamiento: se compone de mangas de posicionamiento, alfileres de posicionamiento, etc., y se usa
para determinar con precisión la posición del disyuntor de vacío en el gabinete del interruptor para
Asegúrese de que esté correctamente conectado y combinado con otros componentes eléctricos en el interruptor
Gabinete para evitar fallas eléctricas o errores operativos causados por la desviación de posición.
Mecanismo de enclavamiento: para garantizar la seguridad operativa y el funcionamiento correcto del equipo,
El chasis está equipado con dispositivos de enclavamiento. Por ejemplo, el enclavamiento mecánico puede
Evite que el chasis se agite cuando el disyuntor de vacío esté en el cerrado
Stia, y el disyuntor está cerrado cuando el chasis no ha ingresado ni salió completamente
posición especificada; El enclavamiento eléctrico realiza funciones entrelazadas más complejas por
Interacción de la señal con otros componentes eléctricos en la aparemtura
La serie de chasis de interruptores de vacío también es el enlace central para garantizar la seguridad y mejorar
Eficiencia en el sistema de energía. A través de la transmisión mecánica, protección entrelazada,
Control inteligente y otras funciones, combina el disyuntor de vacío con el interruptor
gabinete, juega un papel clave en la generación de energía, transmisión, distribución y otros escenarios, y
Proporciona soporte para la operación segura, confiable y eficiente del sistema de energía.
