Cilindro de doble eje serie TR | Cilindro de doble vástago de alta rigidez estándar JIS

Marca: SOLH de Richge Technology

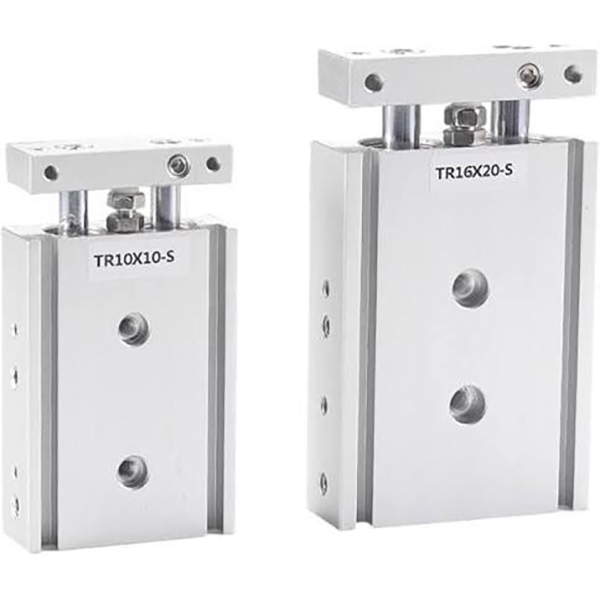

Descripción general del producto y estructura central

     La serie SOLH TR es un cilindro de doble eje estándar JIS que adopta una estructura de guía de cojinete deslizante y doble vástago de un solo pistón (cilindro doble sin pistón doble). Destacado por una rigidez ultraalta, un excelente rendimiento antitorsión y una fuerte resistencia a la carga lateral, admite un montaje flexible en 3 lados y un ajuste preciso de la carrera. Diseñado para requisitos de guía de alta precisión, este cilindro se usa ampliamente en procesos automatizados como posicionamiento de precisión, prensado de piezas de trabajo, transferencia de material y bloqueo de piezas de trabajo, y sirve como una solución confiable de guía de cargas pesadas para estaciones de automatización estándar.

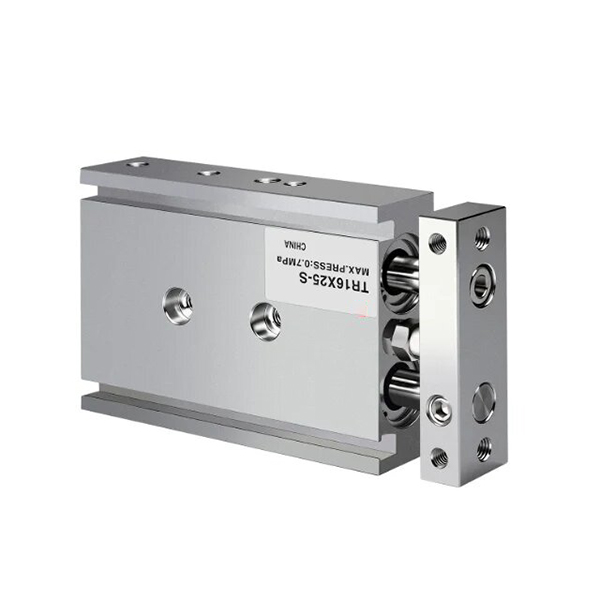

1. Ventajas estructurales fundamentales

• Estructura de doble varilla síncrona de alta rigidez: Equipado con un solo pistón y dos vástagos de pistón rígidos paralelos, combinados con casquillos de cojinete deslizantes extendidos. El diseño de conducción síncrona de doble varilla logra un funcionamiento sin deflexión con una precisión antirrotación de ±0,1°~±0,2°, lo que elimina eficazmente el balanceo de la varilla y garantiza un movimiento lineal estable.

• Buffering ajustable y ajuste de trazo: La almohadilla anticolisión de goma ajustable frontal incorporada admite un ajuste preciso de la carrera y una amortiguación suave, cooperando con el amortiguador fijo trasero para reducir el impacto operativo, la vibración y el ruido, adaptándose a las frecuentes condiciones de trabajo alternativo.

• Diseño de tuberías y montaje flexible: Los orificios de montaje reservados en las superficies inferior, superior y lateral permiten una instalación flexible en 3 direcciones. El diseño opcional de tuberías de doble lado optimiza la disposición del circuito de aire para diversas estructuras de equipos. Las ranuras laterales estándar para interruptores permiten la instalación directa del interruptor magnético sin soportes adicionales.

• Configuración magnética estándar: El anillo magnético incorporado (sufijo S) está disponible para la detección de la posición de la carrera; La versión no magnética es opcional para escenarios especiales sensibles a interferencias para satisfacer diversas demandas funcionales.

2. Diferencia clave frente a la serie CXS / CXSJ

• Serie TR: Estructura de doble vástago de un solo pistón con salida de empuje estándar de un solo cilindro, mayor rigidez general y rendimiento antideflexión de cargas pesadas superior, ideal para guías de alta rigidez y escenarios de cargas pesadas de carrera larga.

• Serie CXS/CXSJ: Estructura de doble vástago y doble pistón con doble salida de empuje, que presenta menor fricción y operación más suave a alta velocidad, más adecuada para condiciones de trabajo de carrera corta con alto empuje y recogida y colocación a alta velocidad.

Clasificación de subseries principales (tipo de varilla y estilo de montaje)

La serie TR cubre tres submodelos principales, cubriendo completamente escenarios de instalación estándar universal, síncrono bilateral y ultracompacto para satisfacer las demandas diversificadas de diseño de automatización.

Reglas completas de nomenclatura de modelos

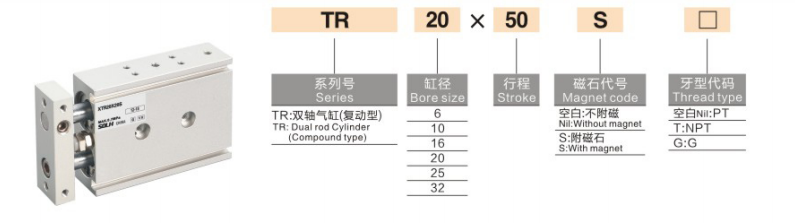

Ejemplo de modelo: TR20×50S

1. Definición del código de nombres

1. Código de serie: TR (varilla simple estándar) / TRW (varilla pasante doble) / TRJ (tipo compacto)

2. Tamaño del orificio: 6 / 10 / 16 / 20 / 25 / 32 mm (rango de diámetro JIS estándar completo)

3. Carrera estándar: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200 mm (carrera máxima: 200 mm)

4. Configuración del anillo magnético: S = anillo magnético incorporado (interruptor magnético montable, estándar predeterminado); No S = tipo no magnético (especial personalizado, raramente usado)

5. Tipo de rosca de puerto: Rosca PT (Rc) predeterminada; rosca G opcional (sufijo G) / rosca NPT (sufijo T)

6. Interruptor magnético: D-M9B, D-A93, CS1-J, CS1-G opcionales y otros modelos universales, instalados directamente en ranuras laterales reservadas sin soportes

Parámetros técnicos estándar generales

(Condiciones de prueba estándar: 20 ℃ temperatura normal, aire seco)

• Modo de operación: Accionamiento de un solo pistón de doble efecto

• Rango de presión de trabajo: 0,15~1,0MPa (diámetro φ6: 0,2~1,0MPa)

• Presión de prueba: 1,5MPa

• Temperatura ambiente: -20 ℃ ~ 70 ℃ (entorno operativo sin hielo)

• Velocidad de funcionamiento: 30~500 mm/s

• Precisión antirrotación: ±0,1° (diámetro ≥16 mm, alta precisión); ±0,2° (φ6/φ10 orificios pequeños)

• Modo de búfer: Almohadilla anticolisión de goma ajustable delantera + tope de goma fijo trasero (sin opción de tope de aire)

• Tamaño del puerto de tubería

￮ φ6/φ10: M5×0,8

￮ φ16 / 20 / 25 / 32: PT1/8 (Rc1/8)

• Montaje y tuberías: Montaje en 3 lados (inferior/superior/lateral), disposición de tubería de doble cara opcional para una adaptación flexible del diseño

Datos teóricos de empuje y tensión (@0.5MPa, Unidad: N)

Estructura de un solo pistón con salida de empuje estándar de un solo cilindro, estable y confiable para escenarios de guiado pesados

Guía de selección rápida

1. Demanda de empuje y rigidez: Elija CXS/CXSJ para doble potencia de empuje y tareas de recogida y colocación de alta velocidad; Seleccione la serie TR para guía de alta rigidez, resistencia a cargas pesadas y funcionamiento estable de carrera larga.

2. Adaptación del espacio de instalación: Prefiera CXSJ para espacios estrechos ultracompactos, CXS para espacios compactos convencionales y TR para espacios estándar y escenarios de carga pesada de carrera larga.

3. Selección del tipo de varilla: Adopte una varilla de un solo extremo TR estándar para movimiento lineal de una sola dirección; Elija varilla pasante doble TRW para montaje bilateral y acción síncrona bidireccional.

4. Configuración de detección de posicionamiento: Seleccione el sufijo S con anillo magnético incorporado (TRxx×xxS) si se requiere detección de posición de carrera.

Resumen de una oración

     El cilindro de doble eje estándar JIS de la serie SOLH TR ofrece alta rigidez, rendimiento antirrotación preciso y fuerte resistencia a la carga lateral, con diversos tipos de varillas y versiones compactas disponibles, siendo la solución preferida para estaciones de posicionamiento y transferencia automatizadas de guía de alta precisión, carrera larga y carga pesada.
