Funciones de conector entrante (Jaws 3P 630a)
Son los componentes eléctricos clave en la tabla de interruptores de bajo voltaje de R-Okken, principalmente en la principal
alimentador de alimentación de circuito; Al trabajar con la barra colectiva, los enchufes salientes, etc., el final entrante
está conectado al extremo superior del interruptor para realizar la fuente de alimentación del circuito principal. Es
también un enlace importante en la transmisión de energía que conecta la barra colectora y la interna
Circuito de la unidad de cajón, asegurando la distribución ordenada de energía en la distribución
sistema.

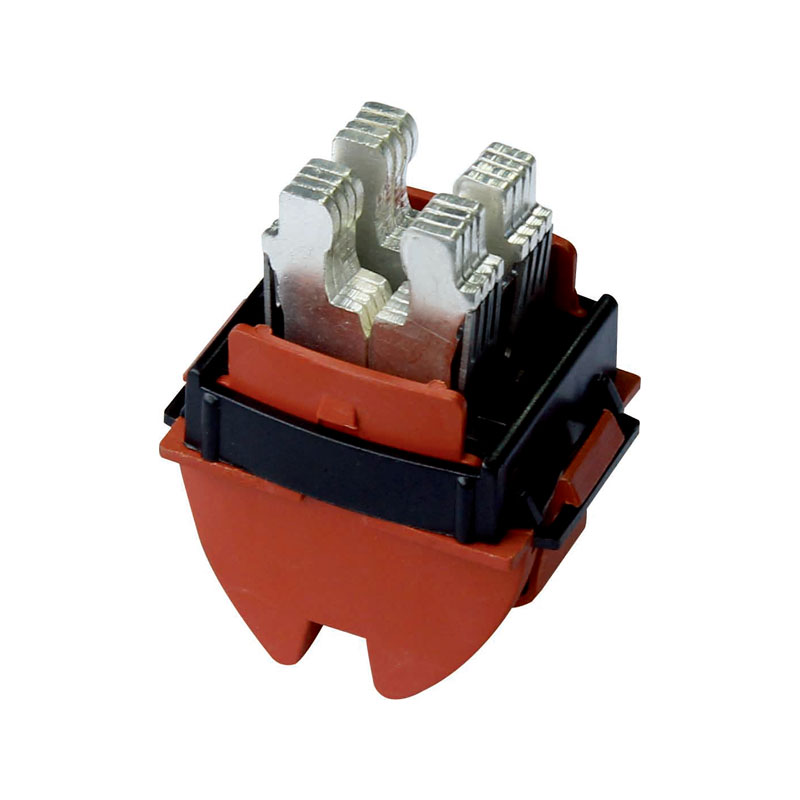

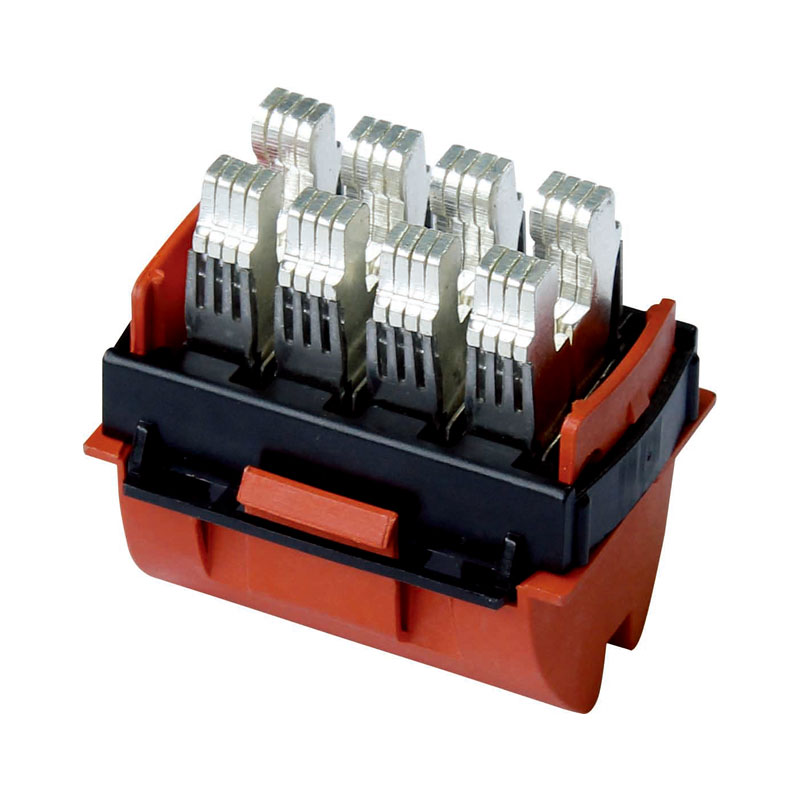

Connector entrante R-Okken (Jaws 3P 630a) diseños de estructura como Belows
Contacto conductivo Contacto: Hecho en cobre con placa de plata, el cobre tiene excelentes electricidad
y conductividad térmica. El enchapado de plata mejora aún más la conductividad eléctrica y
reduce la resistencia de contacto. También mejora la capacidad antioxidación, reduce el mal contacto
causado por la oxidación y garantiza la corriente de transmisión estable (630a).
Spring: la hoja de resorte recta se establece entre el lado exterior de la hoja conductora de enchufe
y el soporte fijo, formando una fuerza apremiante entre las hojas conductoras de enchufe emparejadas
Para garantizar un buen contacto entre el enchufe y el enchufe. Y hecho por acero inoxidable
qué buena elasticidad y conductividad.
Soporte fijo: utilizado para arreglar la hoja conductora y la hoja de resorte del enchufe, proporcionar
Soporte y posicionamiento mecánico, y garantizar la estabilidad estructural del enchufe. Usa
Un nuevo material de PA (poliamida) con un alto punto de fusión y excelente resistencia al calor, aceite
resistencia y envejecimiento resistencia. Puede funcionar de manera estable durante mucho tiempo en el complejo
ambiente dentro del gabinete de distribución (una cierta temperatura, posible contaminación del petróleo,
etc.), y el nivel de protección se puede adaptar a diferentes escenarios (cuando enchufes similares
puede llegar a IP67, a prueba de polvo e impermeable, los detalles específicos están sujetos a los
producto).
El principio de funcionamiento del gabinete de distribución de bajo voltaje Schneider Okken 3P 630A
Producido por Richge Technology es el siguiente: el pin cilíndrico coopera con el enchufe
Hoja conductora para resolver la necesidad de que la hoja conductora de enchufe se expanda y el resorte
Para proporcionar presión al conectar a la barra colectiva. Los dos trabajan juntos para
Reducir la fricción de la expansión del conector, evitando el daño a la barra colectiva debido a
Presión de resorte durante el proceso dinámico del enchufe que se inserta en la barra colectiva
(accidente cerebrovascular efectivo 10-12 mm); En estado estático, asegúrese de que la presión de contacto de cada conjunto de
Springs alcanza 75-95n, asegurando la estabilidad y confiabilidad de la conexión y fabricación
La transmisión actual más suave.
