Válvula de palanca manual de 5/2 y 5/3 vías serie 4H | Válvula de control direccional operada manualmente

Marca: SOLH de Richge Technology | Válvula neumática de palanca manual de 5/2 y 5/3 vías para depuración manual y parada de seguridad

1. Descripción general del producto y estructura central

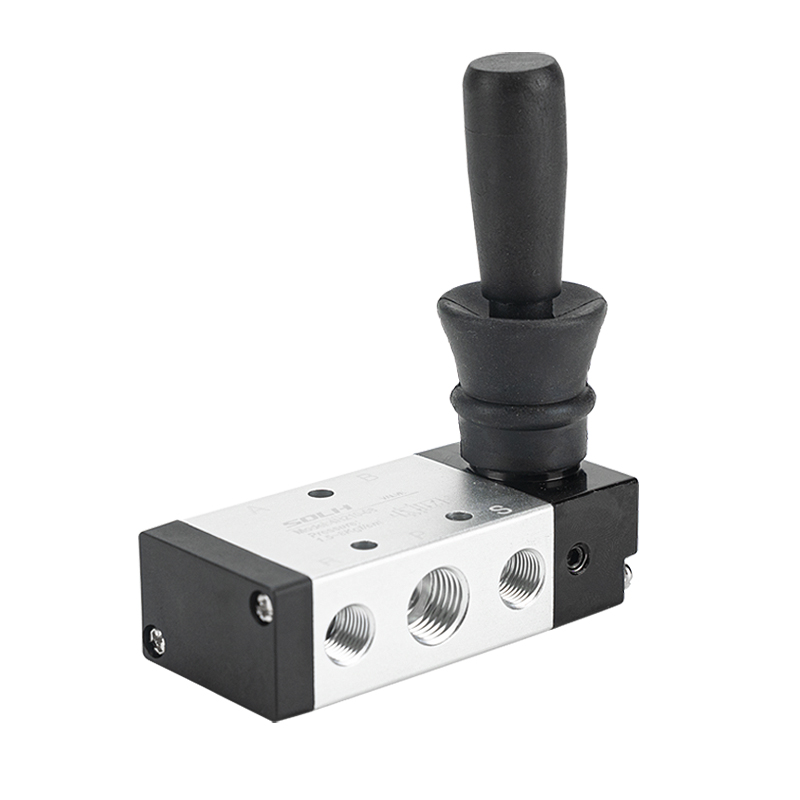

     La serie SOLH 4H es un estándar AirTACVálvula de control direccional de palanca manual de 5/2 y 5/3 vías, también conocida como válvula de carrete manual. Conmuta circuitos neumáticos simplemente mediante palanca manual sin señales de control eléctricas o neumáticas. Ampliamente utilizado para la depuración manual de equipos, parada de seguridad de emergencia y control de avance del cilindro, cuenta con una estructura de carrete de precisión y un cuerpo de aleación de aluminio duradero con modos de posicionamiento dual de reinicio por resorte y bloqueo de bola de acero. Totalmente intercambiable con válvulas solenoides de 4V y válvulas neumáticas de 4A, es un componente de control manual universal para sistemas neumáticos estándar.

  1.1 Definición de interfaz estándar de 5 puertos

     • Puerto P: Puerto de entrada de aire comprimido principal

     • Puertos de trabajo A/B: Puertos de salida dobles para conectar cilindros de doble acción para controlar las carreras de extensión y retracción

     • Puertos de escape R/S: Puertos de escape de alivio de presión, compatibles con la instalación de silenciador estándar para reducción de ruido

     • Modo de conducción: Operación de palanca manual recta

     • Característica estructural: Tipo de carrete de alta precisión, cuerpo de aleación de aluminio de alta resistencia, reinicio por resorte/estructura de posicionamiento de bola de acero para un funcionamiento estable

2. Válvula de palanca manual de 5/2 vías (dos posiciones)

  2.1 Tipo de reinicio manual por resorte (4H210/310/410)

     • Principio de funcionamiento: Mueva la palanca para invertir el circuito de aire; la palanca se reinicia automáticamente mediante la fuerza del resorte después de soltar las manos.

     • Características principales: Reinicio instantáneo con liberación manual, excelente rendimiento antimal funcionamiento y alta seguridad operativa.

     • Modelo típico: 4H210-08 (puerto G1/4, válvula manual de reinicio por resorte de 5/2 vías)

  2.2 Tipo de bloqueo manual (4H210L/310L)

     • Principio de funcionamiento: Equipado con estructura de palanca autoblocante. La válvula mantiene la posición invertida después de la conmutación y necesita un reinicio manual para regresar.

     • Características principales: Posicionamiento estable y mantenimiento de la posición a largo plazo, lo que previene eficazmente el contacto accidental y el mal funcionamiento, adecuado para condiciones de trabajo prolongadas.

     • Modelo típico: 4H210L-08 (puerto G1/4, válvula manual de bloqueo de 5/2 vías)

3. Válvula de palanca manual de 5/3 vías (tres posiciones)

  Las válvulas manuales de 5/3 vías serie 4H230/330/430 adoptan un diseño de posicionamiento de bola de acero estable dual, con tres funciones profesionales de posición media para cumplir con los requisitos avanzados de control neumático.

     • Centro cerrado (tipo C): Totalmente cerrado en la posición media. Realiza bloqueo de cilindros, retención de presión y protección contra caídas para estaciones suspendidas y verticales.Modelo típico: 4H230C-08

     • Centro de escape (tipo E): Los puertos de trabajo A/B se comunican con los puertos de escape en la posición media. El sistema libera completamente la presión, lo que permite la flotación libre del cilindro, la depuración manual del equipo y la protección de seguridad.Modelo típico: 4H230E-08

     • Centro de presión (tipo P): La entrada de aire P se comunica con los puertos A/B en la posición media, convirtiendo el cilindro de doble efecto en una salida de simple efecto para sujeción sincrónica y control de equilibrio de fuerza.Modelo típico: 4H230P-08

4. Reglas de codificación de modelos estándar y modelos comunes

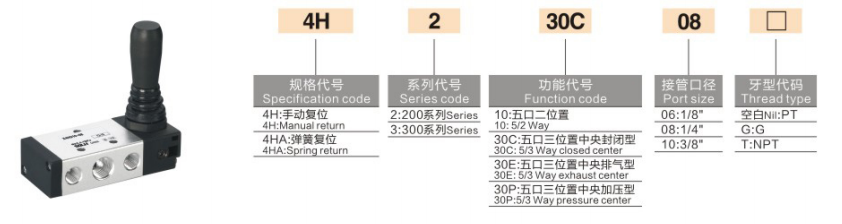

 1. Lógica de codificación: 4H [Código de tamaño] [Código de función] - [Tamaño de puerto]

  2. Modelos comunes convencionales

     • 4H210-08: Reinicio por resorte de 5/2 vías, válvula manual universal de puerto G1/4

     • 4H210L-08: Tipo de retención de posición a largo plazo con autobloqueo de 5/2 vías

     • 4H230C-08: Centro cerrado de 5/3 vías, modelo de bloqueo y retención de presión del cilindro

     • 4H310-10: Restablecimiento por resorte de 5/2 vías, válvula de control manual de flujo grande G3/8

5. Parámetros técnicos básicos universales

6. Ventajas principales del producto

     • Rendimiento de seguridad manual puro a prueba de explosiones: No se requieren componentes eléctricos ni fuente de alimentación, cero riesgo de chispas. Perfectamente adecuado para la depuración de equipos, operación de parada de emergencia y control manual en ambientes inflamables, explosivos y polvorientos.

     • Modos de posicionamiento dual para escenarios completos: Tipo de reinicio por resorte para reinicio de seguridad instantáneo y antimal funcionamiento; Tipo de bloqueo para mantener una posición estable a largo plazo, cubriendo joggings de corta duración y condiciones de trabajo de larga duración.

     • Funciones intermedias versátiles de tres posiciones: Equipado con tres modos intermedios C/E/P para realizar el bloqueo del cilindro y la retención de presión, el alivio de presión de seguridad del sistema y el control de equilibrio de sujeción sincrónico.

     • Instalación flexible y universal: Admite montaje en panel y montaje en base con instalación fija de múltiples ángulos. Totalmente universal e intercambiable con válvulas de control eléctricas de 4V y válvulas de control neumáticas de 4A en dimensiones de instalación.

     • Operación estable y duradera: La combinación precisa de carretes y la estructura de posicionamiento de bolas de acero garantizan una sensación clara en la mano, una marcha atrás nítida, baja fricción y una larga vida útil.

7. Escenarios de aplicación típicos

     • Control de seguridad de depuración manual, operación jog y mantenimiento de cilindros de doble efecto

     • Circuitos neumáticos de enclavamiento de puertas de seguridad y parada de emergencia, control manual para zonas a prueba de explosión.

     • Control de inversión manual para equipos no eléctricos y líneas de producción automatizadas

     • Reemplazo y depuración in situ de válvulas electromagnéticas de 4 V y válvulas neumáticas de 4 A para conmutación flexible de modos de control eléctrico/neumático/manual.

Resumen de una oración

     La serie SOLH 4H es una válvula de palanca manual universal de 5/2 y 5/3 vías con posicionamiento dual de reinicio/bloqueo y tres funciones intermedias C/E/P. Con operación de seguridad manual pura y total intercambiabilidad de 4V/4A, es la válvula manual estándar para la depuración manual del sistema neumático y el control de parada de emergencia de seguridad.
