Regulador de presión operado por piloto serie AR (SOLH de Richge Technology)

Marca:SOLH de Richge Technology (睿其格科技)

Posicionamiento del producto

     Los reguladores operados por piloto SOLH AR cubren los modelos completos AR425/435/625/635/825/835/925/935. Al adoptar una estructura de alivio del piloto interno, esta serie está dirigida a tuberías de aire principales de presión media-alta, gran flujo, larga distancia y alta precisión. En comparación con los reguladores de acción directa estándar, ofrece una precisión de regulación superior, mayor rendimiento y un rendimiento antifluctuación de presión más fuerte.

Estructura y principio de funcionamiento

     Estructura: Tipo de alivio piloto interno con aire piloto de purga constante

     1. El aire comprimido de entrada se divide en el canal de flujo principal y el circuito de control piloto independiente.

     2. La presión del aire piloto empuja el diafragma para ajustar la apertura del carrete principal para una presión de salida estable.

     3. La función de alivio incorporada elimina automáticamente el exceso de presión secundaria para mantener una presión de salida constante.

     4. El flujo de aire de purga constante de aproximadamente 5 L/min garantiza una respuesta ultrarrápida y una precisión de regulación excepcional.

Características clave del producto

     1. Gran flujo y alta presión

     La presión máxima de trabajo alcanza 1,0 MPa con una presión de prueba de 1,5 MPa. Los tamaños de los puertos varían desde 1/4" hasta 2", que combinan perfectamente con las líneas troncales principales de fábrica y los sistemas de suministro de aire centralizados.

     2. Precisión de regulación ultraalta

     Histéresis ≤0,02 MPa y repetibilidad ≤0,01 MPa. La presión de salida permanece estable incluso bajo cambios bruscos de presión de entrada o aumentos instantáneos de flujo.

     3. Rango de presión dual dentro de un cuerpo idéntico

     3.1 Modelo Suffix 25: 0,05–0,83 MPa para aplicaciones industriales generales de alta presión

     3.2 Modelo Suffix 35: 0,02–0,20 MPa para escenarios de control de precisión de baja presión

     4. Alivio de sobrepresión automático integrado

     No se requiere válvula de alivio externa adicional. La estructura de alivio incorporada estabiliza la salida de presión y evita el impacto de la presión en los componentes neumáticos aguas abajo.

     5.Construcción estable y de fácil mantenimiento

     La temperatura de funcionamiento oscila entre -5 ℃ y +60 ℃. El cuerpo de aleación de aluminio fundido admite un funcionamiento sin lubricación y una orientación de montaje arbitraria.

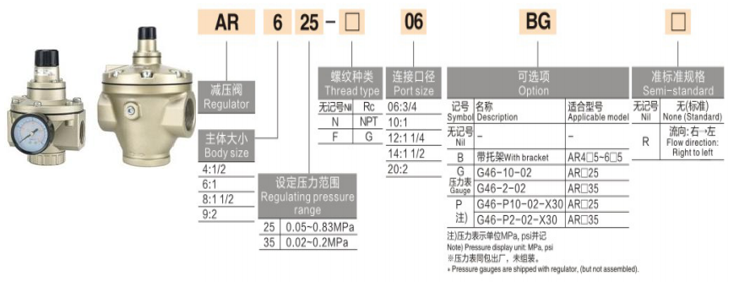

Tabla de modelos y especificaciones

Parámetros técnicos generales

     1. Medio aplicable: aire comprimido seco o lubricado

     2. Presión máxima de entrada: 1,0 MPa

     3. Consumo de sangrado constante: Aprox. 5 l/min (ANR)

     4. Puerto de calibre estándar: rosca de 1/4"

     5. Tipo de estructura: Piloto interno, diseño en relieve con purga constante

Aplicaciones típicas

     1. Tuberías de aire principales de fábrica y estaciones centralizadas de suministro de aire.

     2. Equipos de gran flujo equipados con cilindros de gran diámetro, motores neumáticos, dispositivos de secado y soplado de aire.

     3. Control neumático de precisión: dispositivos de prueba, equipos de posicionamiento, control de tensión y prensas hidráulicas.

     4. Tuberías con fuertes fluctuaciones de presión y transmisión aérea a larga distancia.

     5.Sistemas de reducción de presión de dos etapas, desde tanques de aire de alta presión hasta equipos de producción de media presión.

Resumen central

     La serie piloto AR integra una estructura piloto de alivio interno, gran capacidad de flujo, alta precisión, rangos de presión duales seleccionables y función de purga automática constante. Sirve como la solución óptima de regulación de presión para troncales de aire principales, equipos de alto flujo y circuitos neumáticos de alta presión y alta precisión.

Comparación de selección: AR directo / AR piloto / VEX1

     1. AR de acción directa (AR20~60): flujo pequeño, costo económico, precisión de regulación estándar para circuitos derivados pequeños

     2. Pilot AR (AR425~935): flujo medio a grande, alta precisión, dedicado a las tuberías de aire principales de fábrica

     3. Serie VEX1: rendimiento ultragrande, diseño de escape de 3 puertos, ajuste de presión de varias etapas y rendimiento de alivio ultrarrápido
