Pídale a cualquier ingeniero eléctrico que nombre la parte más crítica de un conjunto de aparamenta de baja tensión y la respuesta probablemente será el disyuntor. O quizás el interruptor de desconexión. Quizás el sistema de barras. Rara vez alguien menciona los accesorios. Sin embargo, los equipos de mantenimiento experimentados conocen una realidad diferente: un sistema de aparamenta falla con más frecuencia en el contacto auxiliar, el bloque de terminales, el mecanismo de enclavamiento o la luz indicadora que en la ruta de alimentación principal. El disyuntor puede ser el corazón del cuadro, pero los accesorios son el sistema nervioso.
ricoentiende esta distinción. Como fabricante centrado enaccesorios de aparamenta de baja tensión, la empresa produce los componentes que habilitan, monitorean, protegen y controlan el equipo primario (disyuntores, interruptores de desconexión, barras colectoras, fusibles y dispositivos de medición), todos alojados dentro de robustas carcasas metálicas. Estos accesorios, que funcionan con voltajes de hasta 1000 voltios, sirven para plantas de fabricación industriales, edificios comerciales, instalaciones de energía renovable y proyectos de infraestructura, incluidos aeropuertos, ferrocarriles e instalaciones de tratamiento de agua.Pero antes de examinar la ingeniería específica de los accesorios, una pregunta merece respuesta: ¿por qué los componentes secundarios suelen ser más importantes que los primarios?
El análisis estadístico de fallas de distribución eléctrica revela un patrón consistente. Los componentes principales de energía (contactos del disyuntor, juntas de barras colectoras y cuchillas de desconexión) fallan a intervalos predecibles según los ciclos de carga y la exposición ambiental. Estos fallos se pueden anticipar y programar.

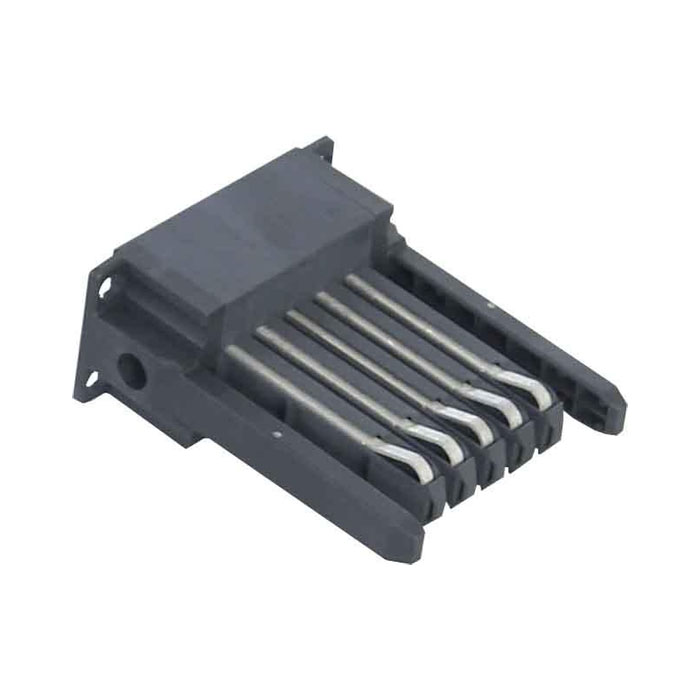

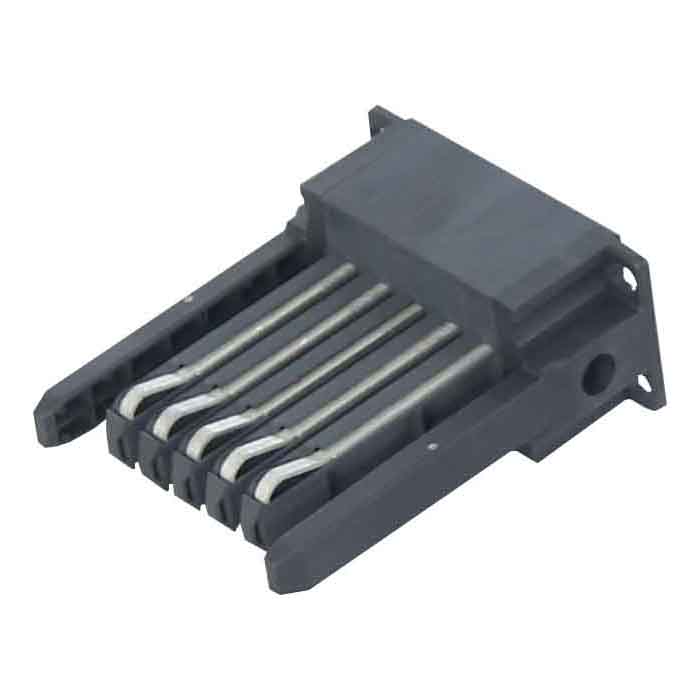

Los accesorios fallan de manera impredecible. Un contacto auxiliar que se oxida prematuramente hace que un circuito de control pierda retroalimentación, cerrando un proceso aunque la ruta de alimentación principal permanezca intacta. Un bloque de terminales que se suelta debido al ciclo térmico crea conexiones intermitentes que llevan a los equipos de mantenimiento a perseguir fantasmas. Un enclavamiento mecánico que se bloquea evita que un interruptor se cierre, inhabilitando todo un alimentador.
Estos accesorios de aparamenta de bajo voltaje no son adornos opcionales. Son necesidades funcionales. Sin los accesorios adecuados, los componentes principales no se pueden monitorear, controlar ni coordinar.
El término "accesorios" subestima su importancia. Una descripción más precisa sería "sistemas de apoyo". Dentro de un conjunto típico de aparamenta de baja tensión, los accesorios realizan cinco categorías distintas de trabajo.
Los operadores deben conocer el estado de cada circuito sin necesidad de abrir puertas ni quitar cubiertas. Los accesorios en esta categoría incluyen:
Sin estos accesorios de aparamenta de bajo voltaje, un operador no tiene visibilidad del sistema de distribución. El cuadro se convierte en una caja negra.
Múltiples fuentes que alimentan el mismo bus requieren coordinación para evitar la retroalimentación o el funcionamiento en paralelo. Los accesorios que permiten el control incluyen:
Estosaccesorios de aparamenta de baja tensióntransformar un dispositivo operado manualmente en un sistema integrado de protección y control.
La energía no puede fluir a través de componentes que no están conectados correctamente. Los accesorios de terminación incluyen:
Los accesorios inadecuados de las aparamentas de baja tensión en los puntos de conexión generan calor, lo que acelera el envejecimiento del aislamiento y eventualmente provoca fallas.
Los componentes deben permanecer donde están colocados. Los accesorios mecánicos incluyen:
Estos accesorios de aparamenta de bajo voltaje parecen elementales hasta que fallan, momento en el que todo el conjunto se vuelve inseguro o inoperable.
Los cuadros instalados en ambientes polvorientos, húmedos o corrosivos requieren accesorios de sellado y filtración:
Para accesorios de aparamenta de bajo voltaje de este tipo, el costo es mínimo en relación con el costo de fallas relacionadas con la corrosión.
Los cuadros modernos de bajo voltaje incorporan características de seguridad que dependen de componentes accesorios. Estos no son complementos; son parte integral del cumplimiento normativo y la protección del personal.
Protección contra arco eléctricoRequiere que el gabinete del tablero contenga o redirija la energía del arco. Los pestillos de las puertas, las ventanas de visualización y los paneles de alivio de presión (todos los accesorios) determinan si un evento de arco eléctrico lesiona al operador o permanece confinado.
Protección contra sobrecargaRequiere que la unidad de disparo en el disyuntor reciba señales de corriente precisas. Los transformadores de corriente y los transformadores de voltaje son accesorios, pero su precisión determina si el disyuntor se dispara al nivel de sobrecarga previsto o permite daños al equipo.
Interrupción por cortocircuitorequiere que los contactos del interruptor se abran rápida y completamente. El mecanismo operativo, incluidos resortes, varillajes y pestillos, es un sistema accesorio. Su condición determina si el disyuntor soluciona la falla o explota.
Por estas razones, especificar accesorios de aparamenta de baja tensión con el mismo nivel de calidad que los componentes principales no es una ingeniería conservadora. Es una práctica estándar.
Uno de los beneficios más citados de los equipos de distribución de baja tensión es la modularidad. Esta modularidad existe porque los accesorios están diseñados para agregarse, quitarse o reemplazarse sin alterar el bus de energía principal.
Una instalación que agrega una nueva línea de producción puede insertar un interruptor alimentador adicional en una línea de tableros de distribución existente. The process requires mounting brackets (accessory), busbar stabs (accessory), control wiring terminal blocks (accessory), and door handles (accessory). La barra colectora principal y los disyuntores existentes permanecen intactos.
De manera similar, la actualización de operación manual a remota requiere agregar un operador motorizado (accesorio) y un módulo de comunicación (accesorio). El disyuntor en sí, el costoso componente principal, permanece en su lugar.
Esta flexibilidad no es accidental. Los accesorios de aparamenta de bajo voltaje están diseñados para dimensiones e interfaces estándar, lo que permite una configuración combinada. La gama de productos de Richge admite dicha modularidad en múltiples factores de forma.
Las características de eficiencia energética en aparamenta de baja tensión dependen completamente de los accesorios. El disyuntor principal transporta corriente pero no la mide ni la gestiona. Energy management happens through accessory devices:
Sin estos accesorios de aparamenta de bajo voltaje, una instalación no puede implementar la respuesta a la demanda, no puede rastrear el consumo de energía por línea de proceso y no puede verificar los ahorros de los proyectos de eficiencia.
La afirmación de que los cuadros modernos de baja tensión "ayudan a optimizar el consumo de energía y reducir los costos operativos" es cierta, pero sólo cuando el paquete de accesorios incluye los dispositivos de monitoreo y control necesarios.
Las diferentes aplicaciones imponen diferentes demandas a los accesorios de aparamenta de baja tensión. Las soluciones disponibles en el mercado no sirven para todos los casos.
Plantas de fabricación industrialesExperimente vibraciones de maquinaria cercana. Los accesorios en este entorno necesitan bloques de terminales resistentes a las vibraciones, herrajes de bloqueo y conexiones de bus flexibles que absorban el movimiento sin aflojarse.
Edificios comercialesincluidos hospitales y centros de datos requieren alta disponibilidad. Los accesorios deben incluir contactos de monitoreo redundantes, disposiciones de derivación e indicadores que muestren las necesidades de mantenimiento pendientes antes de que ocurra una falla.
Instalaciones de energías renovablesenfrentan grandes cambios de temperatura y exposición a los rayos UV en recintos exteriores. Los accesorios necesitan índices de temperatura ampliados, materiales estables a los rayos UV y sellado contra la entrada de polvo y humedad.
Proyectos de infraestructuralike airports and water treatment plants have long service life requirements. Los accesorios deben estar disponibles para décadas de ciclos de reemplazo y el fabricante debe brindar soporte a largo plazo.
La posición de Richge como proveedor de accesorios para aparamenta de baja tensión que atiende estas diversas aplicaciones implica una gama de productos lo suficientemente amplia para abordar las demandas específicas de cada entorno.
