En los sistemas eléctricos de alta y media tensión, la seguridad no se consigue sólo mediante aislamientos y dispositivos de protección. Gran parte de la seguridad eléctrica depende de la coordinación mecánica entre diferentes componentes, evitando que los operadores realicen acciones de conmutación incorrectas.
ElDispositivo de enclavamiento del mecanismo operativo del interruptor de tierraes uno de estos importantes componentes de seguridad. Está diseñado para controlar la secuencia de operación entre el interruptor de puesta a tierra y otros equipos de conmutación, ayudando a prevenir operaciones peligrosas como cerrar un interruptor de puesta a tierra mientras el circuito aún está energizado.
Aunque este dispositivo suele estar oculto dentro del cuadro, desempeña un papel fundamental para garantizar un funcionamiento fiable y proteger tanto al equipo como al personal.

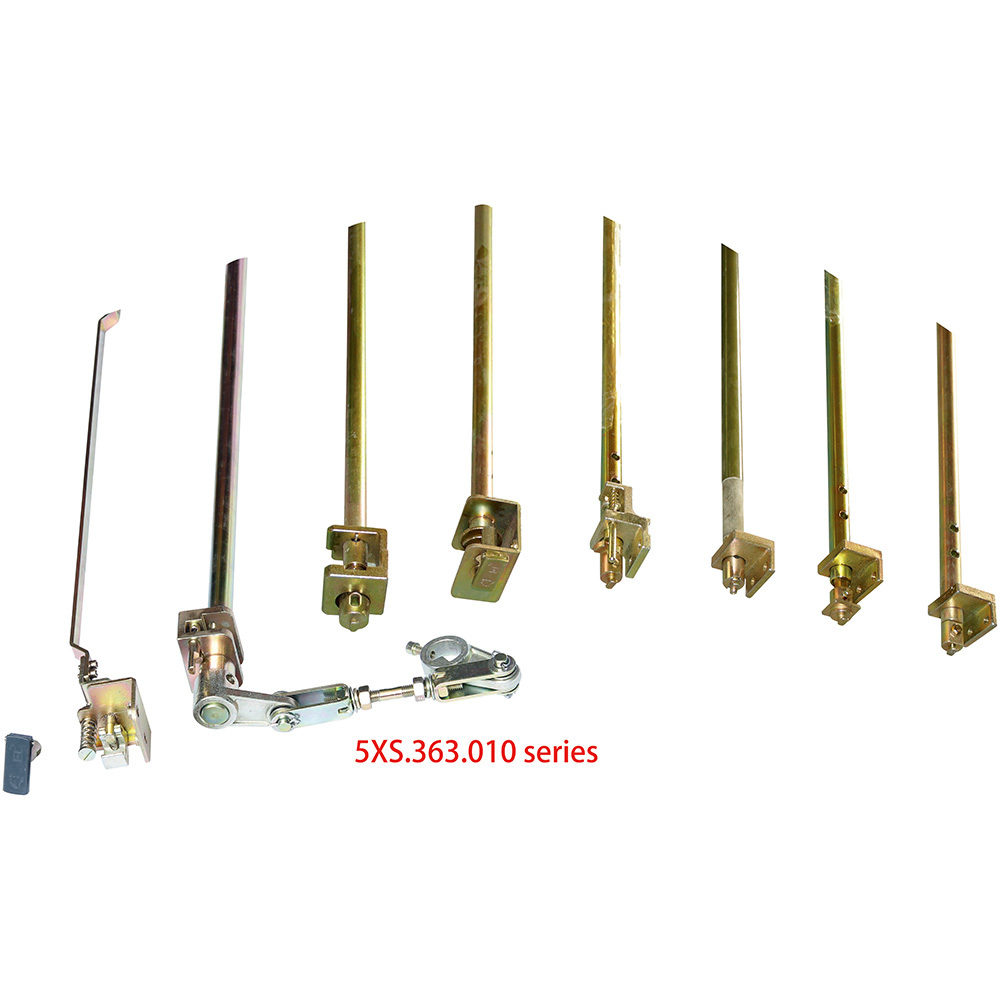

A Dispositivo de enclavamiento del mecanismo operativo del interruptor de tierraEs un mecanismo de seguridad mecánico o electromecánico instalado en sistemas de aparamenta para coordinar el funcionamiento de:
Interruptores de puesta a tierra
Disyuntores
interruptores de carga
Desconectar interruptores
Puertas de gabinete y paneles de acceso.
Su objetivo principal es garantizar que las operaciones de conmutación sigan una secuencia de seguridad predefinida.
Por ejemplo:
El interruptor de puesta a tierra sólo debe cerrarse después de que se haya desconectado el circuito principal.
La puerta del gabinete debe permanecer cerrada cuando pueda existir voltaje peligroso.
El disyuntor no debe cerrarse cuando el interruptor de puesta a tierra esté en una posición insegura.
Al crear restricciones físicas entre los mecanismos operativos, el dispositivo de enclavamiento reduce la posibilidad de errores operativos humanos.
Los equipos eléctricos pueden seguir siendo peligrosos incluso después de cortar el suministro eléctrico. El voltaje residual, las secuencias de conmutación incorrectas o la energización inesperada pueden crear peligros graves.
Un sistema de enclavamiento confiable ayuda a resolver varios problemas comunes.
1. Previene operaciones de conmutación incorrectas
En sistemas eléctricos complejos, es posible que los operadores deban realizar múltiples pasos de conmutación.
Sin protección de enclavamiento, las acciones incorrectas pueden incluir:
Cerrar el interruptor de puesta a tierra en un circuito vivo
Operar un interruptor en condiciones inseguras
Abrir puertas de acceso antes de completar la conexión a tierra
El dispositivo de enclavamiento actúa como un "guardián de reglas" mecánico, permitiendo sólo secuencias de operación seguras.
2. Protege los equipos eléctricos
Una conmutación incorrecta no sólo es peligrosa para las personas sino que también puede dañar los equipos.
Las posibles consecuencias incluyen:
Cortocircuitos
Fallas de arco
Daño de contacto
Fallo de aislamiento
Un mecanismo de enclavamiento diseñado adecuadamente ayuda a prolongar la vida útil del equipo al reducir las operaciones anormales.
El principio de funcionamiento depende del diseño del tablero, pero la mayoría de los sistemas utilizan una combinación de posicionamiento mecánico y estructuras de bloqueo.
Enclavamiento mecánico
El enclavamiento mecánico se utiliza ampliamente debido a su fiabilidad.
Los componentes típicos incluyen:
Placas de bloqueo
Ejes
Palancas
Mecanismos de leva
Indicadores de posición
Bloques límite
Cuando un componente se mueve a una determinada posición, el funcionamiento de otro componente queda físicamente restringido.
Por ejemplo:
Se abre el disyuntor.
El interruptor de desconexión alcanza la posición de aislamiento.
La operación del interruptor de puesta a tierra está disponible.
El interruptor de puesta a tierra se cierra.
Se permite el acceso de mantenimiento.
Enclavamiento eléctrico
Algunos sistemas también utilizan señales y sensores eléctricos.
Los componentes pueden incluir:
Contactos auxiliares
Interruptores de posición
Relés de control
Módulos de monitorización
El sistema de control verifica el estado del equipo antes de permitir la operación.
Con la tecnología de automatización moderna, muchas personas suponen que los sistemas de control electrónico pueden reemplazar por completo la protección mecánica.
Sin embargo, el enclavamiento mecánico sigue siendo importante porque no depende de:
Lógica del software
Redes de comunicación
Controlar la disponibilidad de energía
Incluso durante cortes de energía, una estructura de bloqueo mecánico puede continuar brindando protección física.
En muchas aplicaciones eléctricas críticas para la seguridad, la combinación de enclavamiento mecánico y eléctrico proporciona protección adicional.
Aparamenta de media tensión
Comúnmente utilizado en:
Redes de distribución
Sistemas de energía industriales
Subestaciones
Salas eléctricas de fábrica.
Unidades principales de anillo (RMU)
En equipos de distribución compactos, los dispositivos de enclavamiento ayudan a coordinar:
Operación del interruptor de carga
Operación del interruptor de puesta a tierra
Acceso al compartimento de cables
Tablero de distribución en gabinete metálico
Para sistemas revestidos y cerrados de metal, el enclavamiento garantiza un funcionamiento seguro entre diferentes compartimentos.
Un dispositivo de enclavamiento del mecanismo operativo del interruptor de tierra confiable debe considerar varios factores.
Resistencia mecánica
El mecanismo debe soportar operaciones repetidas sin deformarse ni fallar.
Los factores importantes incluyen:
Selección de materiales
Fuerza del eje
Precisión de bloqueo
Resistencia al desgaste
Precisión de operación
El dispositivo debe detectar correctamente las posiciones del interruptor.
Una mala precisión de posicionamiento puede causar:
Bloqueo incompleto
Permiso de operación falso
Interferencia mecánica
Vida útil
Los cuadros pueden funcionar durante muchos años, por lo que los componentes de enclavamiento necesitan una buena durabilidad.
Las consideraciones de diseño incluyen:
Resistencia a la corrosión
Requisitos de lubricación
Frecuencia de funcionamiento
Condiciones ambientales
Diferentes componentes pueden utilizar diferentes materiales dependiendo de su función.
|
Componente |
Materiales comunes |
|
Placas de bloqueo |
Acero inoxidable, acero galvanizado. |
|
Ejes |
Acero endurecido |
|
Ballestas |
Acero para muelles |
|
Partes de la carcasa |
Aleaciones de acero o plásticos de ingeniería. |
La selección de materiales afecta:
Resistencia mecánica
Resistencia a la corrosión
Fiabilidad a largo plazo
Aunque los sistemas de enclavamiento están diseñados para una larga vida útil, sigue siendo necesaria una inspección periódica.
Los controles recomendados incluyen:
Comprobar el movimiento mecánico
Asegúrese de que:
Los ejes se mueven suavemente
Las cerraduras encajan correctamente
No hay piezas atascadas
Inspeccionar piezas de desgaste
Presta atención a:
Ballestas
Patas
Articulaciones en movimiento
Mantenga los componentes limpios
El polvo y la contaminación pueden afectar el movimiento mecánico, especialmente en ambientes exteriores o industriales.
Es posible que el dispositivo de enclavamiento del mecanismo operativo del interruptor de tierra no sea una parte visible del equipo eléctrico, pero es un componente de seguridad esencial dentro de los sistemas de distribución modernos.
Al controlar la relación entre los interruptores de puesta a tierra, los disyuntores y los mecanismos de acceso, ayuda a prevenir operaciones peligrosas, proteger los activos eléctricos y mejorar la seguridad del mantenimiento.
