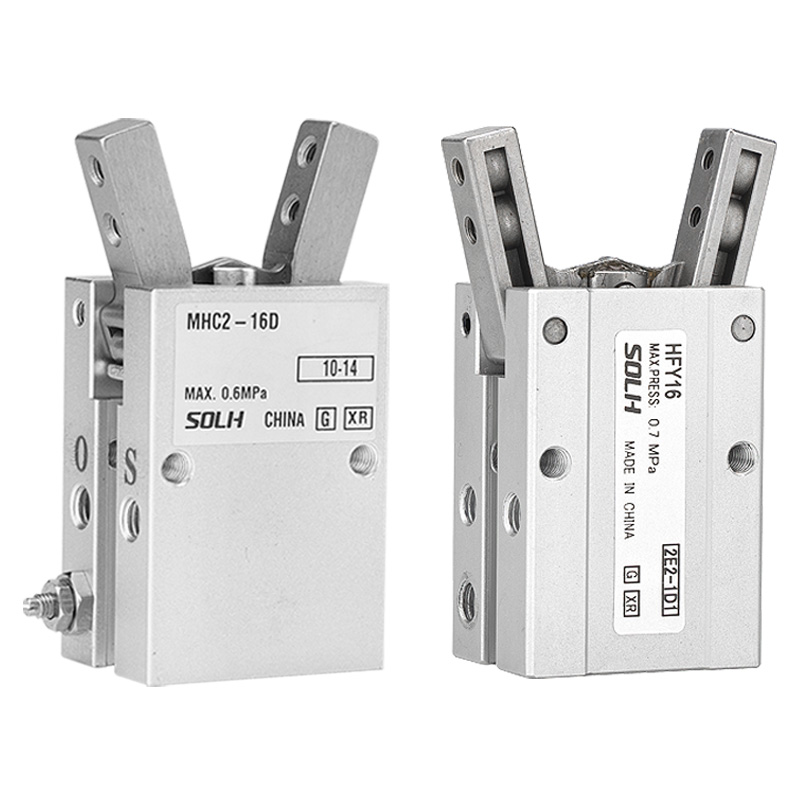

Pinza neumática de giro pivotante tipo Y serie HFY

Marca: SOLH de Richge Technology

Descripción general del producto

     La serie SOLH HFY es una pinza giratoria compacta en forma de Y accionada por un mecanismo de palanca pivotante y un solo pistón, alternativa directa al SMC MHC2. Características principales: amplificación del par de palanca para una fuerte fuerza de sujeción, gran ángulo de apertura oscilante, cuerpo delgado para un espacio de instalación reducido. Ideal para componentes pequeños redondos, curvos e irregulares, ampliamente utilizado en electrónica, hardware, piezas de plástico y estaciones de ensamblaje de uso liviano.

Estructura central y principio de funcionamiento

   1. Transmisión: Un solo pistón empuja el conjunto de palanca pivotante para convertir el movimiento lineal en un movimiento de giro tipo Y. La estructura de palanca amplifica el par de salida para una sujeción potente.

   2. Modos de operación

     -- HFY: Doble acción (estándar) – control de aire bidireccional para apertura y cierre

     -- HFTY: Simple efecto Normalmente Abierto – abrazaderas de suministro de aire; El resorte se abre automáticamente después de la pérdida de presión.

   3. Ángulo de giro: apertura máxima +30°, cierre excesivo -10°, giro efectivo total aprox. 40°, proporciona suficiente espacio de apertura para recoger piezas.

   4. Construcción: Cuerpo de aluminio anodizado duro, mordazas de alta resistencia, anillo magnético incorporado. Tres superficies de montaje (inferior/lateral/trasera). Válvulas de mariposa ajustables integradas para control de velocidad independiente.

   5. Precisión de posición: Precisión de posicionamiento repetido ±0,02 mm, estable para recolección de precisión de trabajo liviano.

Regla de codificación de modelo completa

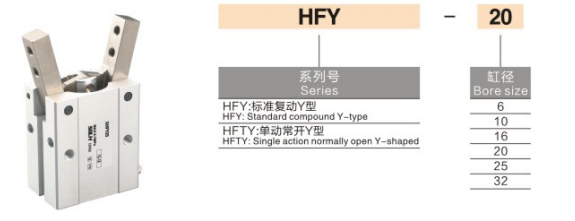

   1. Ejemplo de modelo: HFY20-M9BW

  2. Referencia de pedido estándar

     HFY25-M9BW Diámetro 25, doble efecto, equipado con interruptor magnético M9BW (cable de 1 m).

Especificaciones técnicas del núcleo universal

Tabla de ángulo de giro y par de torsión de sujeción (@0,5 MPa, mordazas estándar)

⚠️ Nota importante: el par de sujeción disminuye a medida que aumenta la longitud de extensión de la mandíbula. Durante el cálculo de la carga se debe reservar un factor de seguridad ≥1,5.

Escenarios de aplicación preferidos

   ✅ Priorice HFY si:

     -- Las piezas de trabajo son componentes en miniatura redondos, en forma de arco o irregulares (terminales electrónicos, pequeñas carcasas de plástico)

     -- Requiere un ángulo de apertura relativamente grande (~40°) dentro de un entorno de instalación limitado

     -- Disposición del equipo restringida en altura/anchura; La estructura oscilante en Y ahorra más espacio que las pinzas paralelas

     -- Carga ligera ≤5 kg, ciclos de alta frecuencia, exige un actuador rentable

     -- Necesita un montaje flexible de tres superficies para herramientas personalizadas compactas

Comparación de selección: HFY VS SMC MHC2

Pautas de selección clave

   1. Selección del diámetro interior basada en la masa de la pieza de trabajo y la extensión de la mandíbula

     -- Carga ligera ≤1kg → ø6/10; Carga media 1~5kg → ø16~32

   2. Selección del modo de operación

     -- Producción continua general → HFY de doble efecto

     -- Necesita apertura automática después de un corte de energía → HFTY simple efecto NO

   3. Diseño de montaje

     -- Se prefiere el montaje inferior predeterminado; montaje lateral para ancho estrecho; soporte trasero para estaciones de transferencia de línea de montaje

   4. Ajuste de velocidad

     -- Utilice válvulas de mariposa ajustables incorporadas para controlar la velocidad de giro y evitar el impacto de la pieza de trabajo

   5. Comentarios de posición

     -- Instale interruptores magnéticos CMSH / DS1-G en ranuras dobles para detectar el estado completamente abierto y cerrado

Resumen de una oración

     La pinza neumática de giro pivotante tipo Y SOLH HFY adopta una estructura de amplificación de par de palanca de pistón único, disponible en HFY de doble efecto y NO HFTY de simple efecto, montaje de tres superficies con válvula de mariposa incorporada y ranura para interruptor magnético, alternativa rentable al MHC2 para recolección de carga ligera de alta frecuencia de piezas pequeñas redondas e irregulares en 3C, hardware y equipos de automatización de plástico.
