Elarmario de distribución de alta y baja tensiónConsta de dos partes: el armario y el disyuntor, con funciones como entrada y salida aérea, entrada y salida de cables y conexión de barras.
El gabinete consta de una carcasa, componentes eléctricos (incluidas piezas aislantes), varios mecanismos, terminales secundarios y conexiones.
Materiales del gabinete
1. Placa de acero laminado en frío o ángulo de acero (para gabinetes de soldadura); 2. Placa de acero aluminio-zinc o placa de acero galvanizado (para montaje de armarios). 3. Placa de acero inoxidable (no magnética). 4. Placa de aluminio (no magnética).
Unidad funcional del gabinete
1. Sala principal de barras. 2. Sala de disyuntores. 3. Sala de cables. 4. Sala de relevos e instrumentos. 5. Sala de barras colectoras pequeña en la parte superior del gabinete. 6. Sala terminal secundaria.
Componentes eléctricos en el gabinete.
1. Los componentes eléctricos primarios (equipos de circuito principal) de uso común en el gabinete son los siguientes equipos:

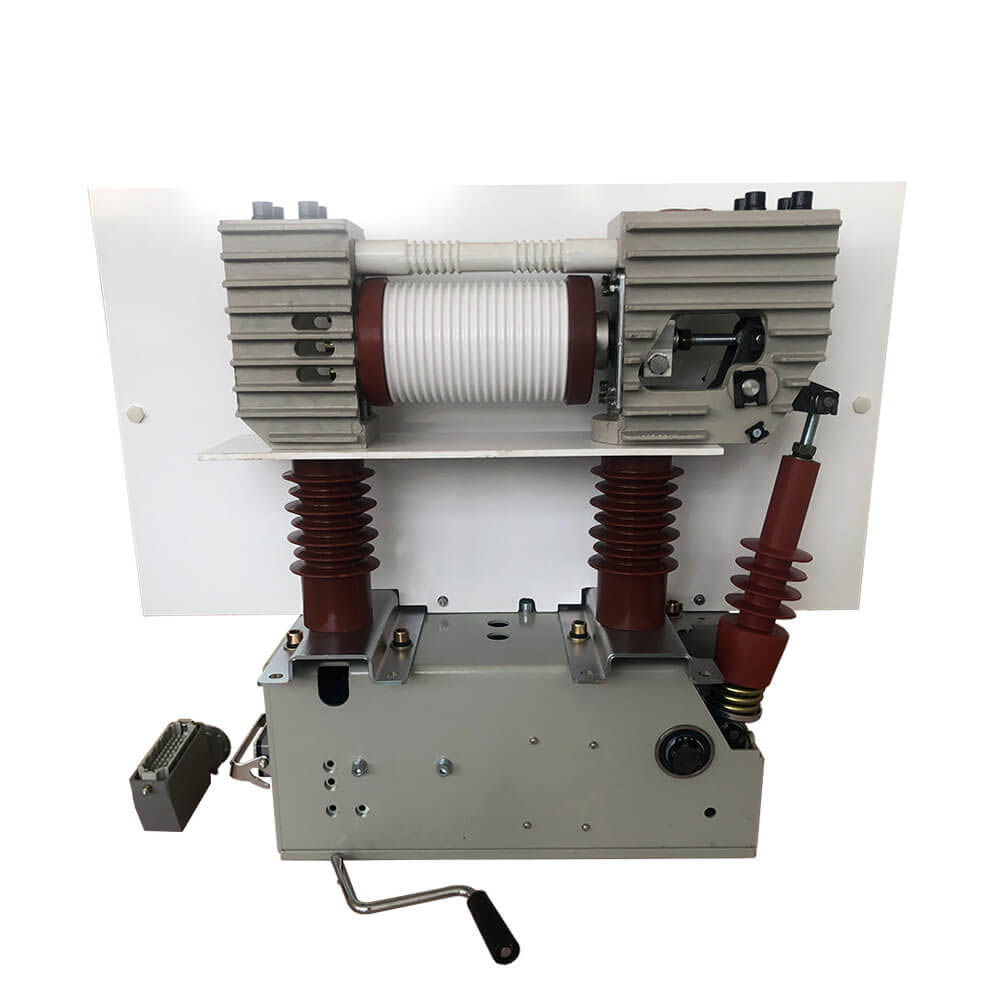

1. Transformador de corriente. 2. Transformador de tensión. 3. Interruptor de puesta a tierra. 4. Pararrayos (amortiguador de resistencia-capacitancia). 5. Seccionador. 6. Disyuntor de alta tensión. 7. Contactor de alta tensión. 8. Fusible de alto voltaje. 9. Transformador. 10. Visualización en vivo de alto voltaje. 11. Piezas de aislamiento [tales como: casquillo de pared, caja de contactos, aislador, funda aislante termocontraíble (contraíble en frío)]. 12. Barra colectora principal y barra colectora secundaria. 13. Reactor de alta tensión. 14. Interruptor de carga. 15. Condensador en derivación monofásico de alto voltaje, etc.
Los principales componentes secundarios comúnmente utilizados en el gabinete son los siguientes equipos:
1. Relevo. 2. Contador de vatios-hora. 3. Amperímetro. 4. Voltímetro. 5. Medidor de potencia. 6. Medidor de factor de potencia. 7. Frecuencímetro. 8. Fusible. 9. Interruptor de aire. 10. Interruptor de transferencia. 11. Luz de señal. 12. Resistencia. 13. Botón. 14. Dispositivo de protección integrado de microcomputadora, etc.
Los componentes secundarios, también conocidos como equipos secundarios o equipos auxiliares, se refieren a equipos de bajo voltaje que monitorean, controlan, miden, ajustan y protegen los equipos primarios.
-
