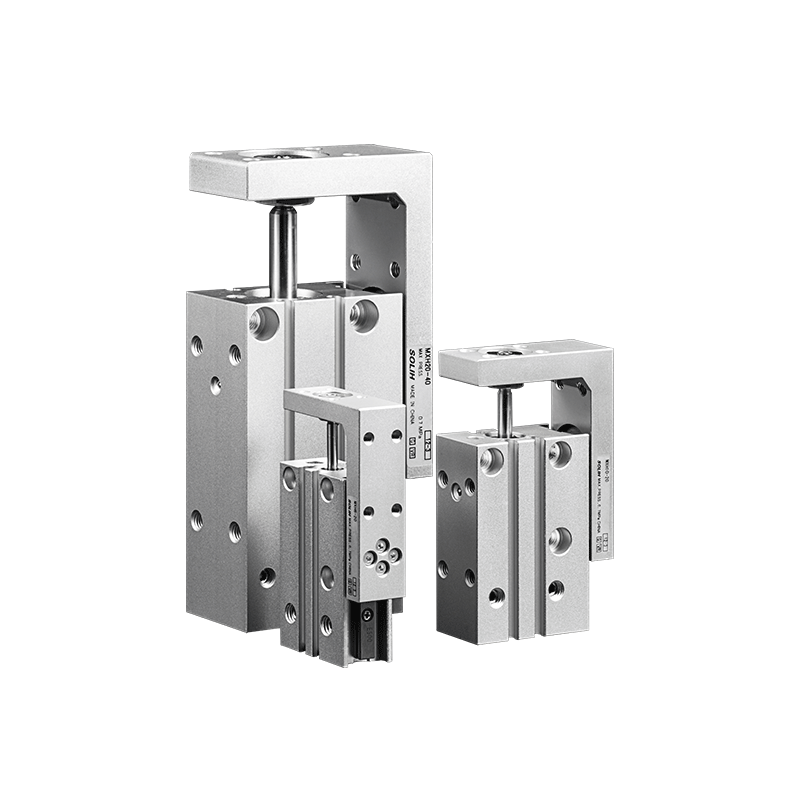

Mesa deslizante neumática compacta de carrera larga, estrecha, serie MXH

Marca: SOLH de Richge Technology

Descripción general del producto

     La serie SOLH MXH es una mesa deslizante neumática compacta de tipo estrecho equipada con un sistema de guía lineal de bolas circulantes. Al integrar un diseño liviano, alta rigidez y un rendimiento de carrera extendida de hasta 60 mm, presenta un ancho de cuerpo ultra estrecho que ahorra un espacio de instalación significativo. Con una excelente capacidad de carga antideflexión y una capacidad de posicionamiento de precisión media, está especialmente optimizado para la instalación de múltiples correderas lado a lado y operaciones de transferencia de precisión en escenarios automatizados con espacio extremadamente limitado, y sirve como una solución ideal de conducción microlineal de carrera larga para la electrónica 3C y la automatización de precisión.

Estructura central y características de diseño

     --  Estructura de conducción de doble pistón: Adopta el modo de conducción de doble acción y doble pistón, que ofrece una fuerza de salida estable y un excelente rendimiento de funcionamiento sincrónico, lo que garantiza un movimiento lineal constante durante el trabajo cíclico de alta frecuencia.

     --  Carril guía de bolas de circulación infinita: Equipado con rieles guía lineales de bolas circulantes sin fin, que presentan alta rigidez estructural y excelente estabilidad del movimiento lineal. El paralelismo del recorrido se controla dentro de 0,05 mm para recorridos cortos, evitando de manera efectiva las fluctuaciones y desviaciones del movimiento.

     -- Cuerpo compacto ultraestrecho: Estructura optimizada de ancho estrecho, mucho más delgada que las mesas deslizantes tradicionales de las series MXQ y MXS, que soporta perfectamente una disposición densa de múltiples diapositivas una al lado de la otra para maximizar la utilización del espacio del equipo.

     -- Capacidad de carga anticompensación superior: El par permitido es aproximadamente 6 veces mayor que el de la serie MXU tradicional, con una resistencia muy mejorada a la carga excéntrica y la carga en voladizo, adaptándose a condiciones operativas complejas de fuerza unilateral.

     --  Instalación flexible multidireccional: Admite montaje de 4 vías con orificios pasantes transversales/orificios roscados y orificios roscados longitudinales. Combinado con un diseño de tuberías de 3 lados, cumple con diversos requisitos de instalación y disposición de tuberías para estructuras de equipos angostas y apiladas.

     -- Adaptación universal del sensor: Anillo magnético incorporado de serie, con ranuras para sensores de doble lado compatibles con interruptores magnéticos de las series D-M9□ y A93, que logran una detección precisa de la posición de la carrera y retroalimentación de la señal.

Regla de codificación de modelo completa

   1. Ejemplo de modelo: MXH16-50Z-M9NL

   2. Ejemplo de referencia de pedido estándar

     --  MXH10-30-M9BW: Diámetro interior de 10 mm, carrera de 30 mm, interruptor magnético NPN con cable de 1 m de longitud

Especificaciones técnicas básicas

Tabla de referencia de carga y fuerza de salida (@0.5MPa)

Factor de seguridad ≥2; La carga vertical requiere verificación de torque permitido

Especificación de par permitido (capacidad de carga anticompensación, N·m)

Escenarios de aplicación y comparación de selección de productos

   1. Escenarios de aplicación prioritarios para la serie MXH

     --  Equipos con limitaciones de espacio extremas: El diseño de cuerpo ultraestrecho admite la instalación densa de múltiples mesas deslizantes una al lado de la otra, encajando perfectamente en interiores de equipos automatizados miniaturizados.

     --  Operaciones de carrera larga y precisión media: Carrera máxima de hasta 60 mm con precisión de repetición de ±0,02 mm, lo que supera con creces la estabilidad de posicionamiento de los cilindros neumáticos comunes y satisface las demandas de transferencia de recorrido largo y precisión media.

     --  Transferencia de alta frecuencia con carga ligera: Ideal para manipulación y posicionamiento cíclico de componentes electrónicos, terminales, piezas de plástico pequeñas y accesorios de herramientas de precisión.

     --  Condiciones de trabajo de carga anticompensación: La excelente resistencia al torque permite un funcionamiento estable bajo fuerza unilateral y escenarios de instalación en voladizo, resolviendo los problemas de deflexión y vibración de las guías ordinarias.

Comparación de las series MXH, MXQ y MXS

Pautas de selección profesional

     --  Coincidencia del tamaño del orificio: Controle la carga horizontal dentro del 50 % del valor nominal y la carga vertical dentro del 25 % del valor nominal, con un factor de seguridad garantizado de no menos de 2 para garantizar un funcionamiento estable a largo plazo.

     -- Reserva de carrera: Reserve un margen de carrera de 5~10 mm durante la selección; La carrera estándar máxima de la serie MXH es de 60 mm para evitar el impacto límite y mejorar la vida útil.

     -- Selección del modo de montaje: Elija el montaje transversal para un diseño de espacio ultraestrecho; adopte un montaje longitudinal para escenarios de instalación apilados y de múltiples capas para ahorrar espacio general en el equipo.

     -- Optimización del búfer: Equipe con un amortiguador hidráulico cuando la velocidad de funcionamiento supere los 300 mm/s o el peso de la carga supere los 3 kg, lo que reduce eficazmente el impacto y la vibración del terminal.

     -- Configuración de sensores: Las ranuras del sensor de doble lado admiten la instalación de interruptores magnéticos duales, lo que permite una detección precisa en el lugar de las carreras de extensión y retracción para monitorear la posición de carrera completa.

Resumen de una oración

     La mesa deslizante neumática estrecha y compacta de la serie SOLH MXH presenta un cuerpo ultraestrecho, alta resistencia al torque, carrera de 60 mm de largo y precisión media de ±0,02 mm, con montaje en 4 direcciones y operación sin aceite, siendo la solución óptima y rentable para instalaciones densas y transferencia de precisión de alta frecuencia con cargas livianas en espacios automatizados confinados.
