Mini cilindro de aleación de aluminio serie MAL | Cilindro neumático económico y liviano

Marca: SOLH de Richge Technology

1. Descripción general del producto y características estructurales principales

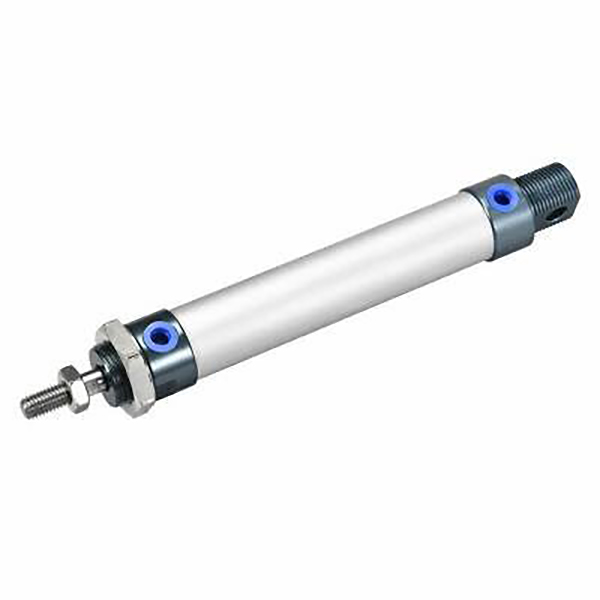

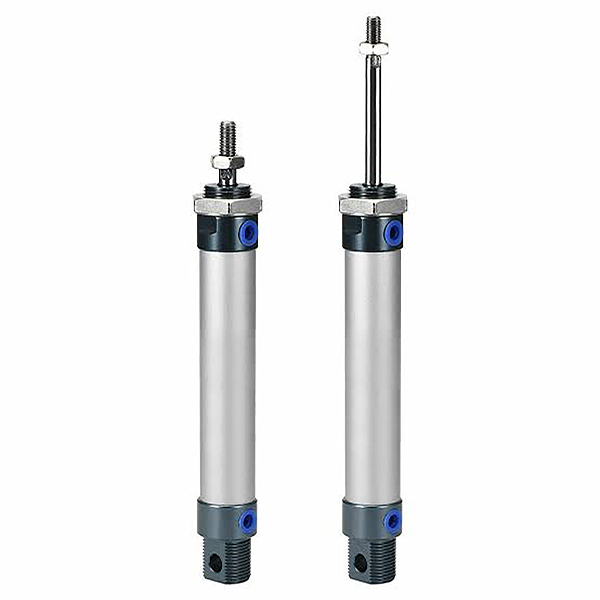

     La serie SOLH MAL es un minicilindro neumático de aleación de aluminio, liviano y económico, ampliamente reconocido en el mercado como una solución de minicilindro rentable. Al adoptar un tubo cilíndrico de aleación de aluminio anodizado y un vástago de pistón de acero inoxidable, presenta un peso ultraligero, una estructura compacta y un bajo costo. Con una gran compatibilidad con las series MA y CM2, es ideal para equipos automatizados de carga ligera y de bajo presupuesto en electrónica, embalaje, industria ligera y escenarios de trabajo secos con poco polvo.

  1.1 Estándar universal y alta intercambiabilidad

     Fabricado de acuerdo con los estándares industriales universales nacionales con dimensiones de montaje y especificaciones de interfaz unificadas. Logra una excelente intercambiabilidad estructural y dimensional con los cilindros convencionales de las series MA y CM2, lo que permite el reemplazo sin modificaciones, la renovación de equipos y el ensamblaje estandarizado por lotes.

  1.2 Estructura de material liviano

     Construido con un tubo de cilindro de aleación de aluminio anodizado de primera calidad y cubiertas de extremo de aleación de aluminio, combinados con un vástago de pistón de acero inoxidable antioxidante. En comparación con los cilindros convencionales de la serie MA, la serie MAL es un 15 % más ligera y aproximadamente 10 mm más corta en longitud total. Ofrece una portabilidad excepcional y un rendimiento de instalación compacto al mismo tiempo que controla los costos de manera efectiva.

  1.3 Estructura de bloqueo de rosca estable

     Adopta tecnología de bloqueo de rosca de cubierta de doble extremo con una estructura de ensamblaje firme y estable. La apariencia aerodinámica, redonda y recta garantiza una estructura general simple y un desmontaje, mantenimiento y depuración diarios convenientes, lo que reduce en gran medida los costos operativos y de mantenimiento posteriores para las líneas de producción automatizadas de servicio liviano.

  1.4 Derivados funcionales y de movimiento diversificados

     • MAL Doble Efecto: Movimiento alternativo de entrada de aire de doble extremo, el tipo estándar más universal para la automatización lineal convencional de carga ligera.

     • MSAL de simple efecto (expulsión): Estructura de resorte de empuje, extensión automática de la varilla después de un corte de energía para mecanismos de reinicio de seguridad.

     • MTAL simple efecto (retroceso): Estructura de retorno por resorte, retracción automática de la varilla después de un corte de energía para escenarios de posicionamiento protector.

     • MALD Doble Varilla: Vástago del pistón de salida de doble extremo, que realiza un funcionamiento sincrónico y una carrera efectiva duplicada para una transmisión sincrónica precisa.

     • Carrera ajustable MALJ: Diseño de doble efecto con carrera ajustable, que admite un posicionamiento preciso y una calibración de carrera flexible para demandas de trabajo variables.

  1.5 Sistema de sellado duradero y amortiguador flexible

     Equipado de serie con una almohadilla amortiguadora de goma de alta calidad para una reducción básica del ruido y absorción de impactos; El amortiguador de aire mejorado opcional (código C) reduce eficazmente la vibración y el ruido durante el funcionamiento cíclico de alta velocidad. Al adoptar un sello compuesto bidireccional de baja fricción con una ranura de almacenamiento de aceite incorporada, el cilindro presenta una presión de arranque ultrabaja y un funcionamiento estable sin aceite, con una vida útil de hasta 5 millones de ciclos.

  1.6 Configuración de inducción magnética opcional

     La serie MAL admite un anillo magnético incorporado opcional (código S), perfectamente compatible con los interruptores magnéticos de las series CS1-G y SMC M9B. Realiza una detección precisa de la posición del pistón en tiempo real y un enlace de señal eléctrica, satisfaciendo las demandas de posicionamiento automatizado del ciclo y monitoreo inteligente para equipos de automatización livianos.

2. Reglas completas de nomenclatura de modelos y ejemplos de pedidos

  1.Estructura típica del modelo: MAL25-100S-CM-FA

 2. Ejemplos de pedidos estándar

     • Modelo magnético estándar de doble acción: MAL32-75S-CM (diámetro de 32 mm, carrera de 75 mm, cola redonda, con anillo magnético)

     • Modelo de retorno por resorte de simple efecto: MTAL20-50S-U (diámetro de 20 mm, carrera de 50 mm, cola plana, reinicio de simple efecto)

     • Modelo de doble efecto y doble vástago: MALD25-100S-CA (diámetro de 25 mm, carrera de 100 mm, cola oscilante, funcionamiento sincrónico de doble varilla)

3. Parámetros técnicos básicos (tipo estándar)

4. Tabla de referencia de tensión y empuje teórico de 0,5 MPa (varilla única)

 4.1 Datos de rendimiento de doble acción (MAL)

  4.2 Datos de rendimiento de simple efecto (retorno por resorte MTAL)

5. Formas de montaje y modelos derivados

  5.1 Métodos de montaje universales diversificados

     • Cola redonda CM: Montaje recto estándar, el tipo más universal para operación lineal fija convencional con carga ligera

     • Cola oscilante CA: Estructura de cola oscilante, adecuada para mecanismos mecánicos de oscilación, volteo y vinculación.

     • U cola plana: Diseño de cola plana ultracompacto, perfecto para espacios de instalación estrechos y ultradelgados

     • Brida delantera/trasera FA/FB: Fijación de brida plana delantera y trasera, instalación vertical estable para equipos de posicionamiento de carga ligera

     • Soporte de pie LB: Fijación axial de la base del pie, instalación lateral cómoda y disposición flexible del equipo

     • Soporte de doble oreja SDB: Estructura de doble bisagra, que se adapta a condiciones de trabajo de giro flexible y varillaje especial

  5.2 Serie de derivados básicos

     • MAL Estándar Doble Efecto: Modelo liviano universal con anillo magnético opcional para automatización general de cargas livianas

     • MSAL/MTAL de simple efecto: Tipos de resorte de empuje/retorno de resorte para escenarios de reinicio de seguridad y posicionamiento de protección

     • MALD Doble Varilla: Estructura de salida síncrona de doble extremo, que duplica la carrera efectiva y mejora la estabilidad de operación

     • Carrera ajustable MALJ: Diseño de carrera personalizable para un posicionamiento preciso y demandas de procesamiento de carrera variable

     • Cojín ajustable MALC: Estructura de amortiguación de aire mejorada, que reduce el impacto y el ruido a alta velocidad para un funcionamiento cíclico frecuente

6. Comparación de selección de MAL y MA

7. Guía de selección rápida de 3 pasos

     1. Selección de orificio: Seleccione el tamaño de orificio adecuado según el peso de carga real y reserve más del 50 % del margen de seguridad. Priorice la serie MAL para proyectos de automatización con cargas livianas y sensibles al presupuesto.

     2. Selección de trazo: Carrera de trabajo real más margen de seguridad de 10~20 mm; Siga los límites de carrera estándar: doble efecto ≤500 mm, simple efecto ≤150 mm.

     3. Configuración funcional: Elija MAL para doble efecto estándar, MTAL para efecto simple con retorno por resorte, MALD para operación síncrona de doble vástago. Seleccione el colchón de aire MALC para funcionamiento a alta velocidad (>500 mm/s). Equipe anillo magnético S + interruptores CS1-G/M9B para detección automática de posición.

Resumen de una oración

     El minicilindro de aleación de aluminio liviano de la serie SOLH MAL presenta una estructura compacta ultraligera, un costo ultrabajo y opciones funcionales diversificadas, y sirve como la solución neumática más rentable para equipos automatizados pequeños de carga liviana, ambiente seco y con presupuesto limitado.
