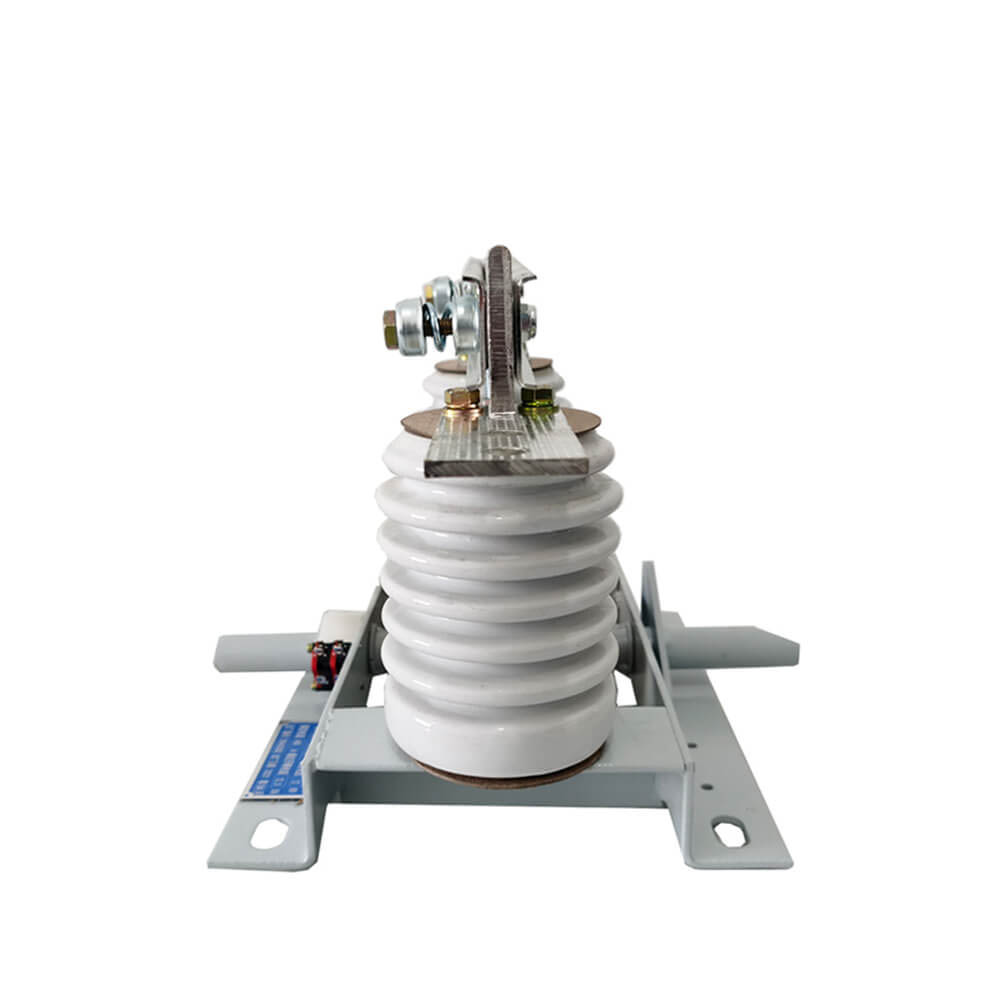

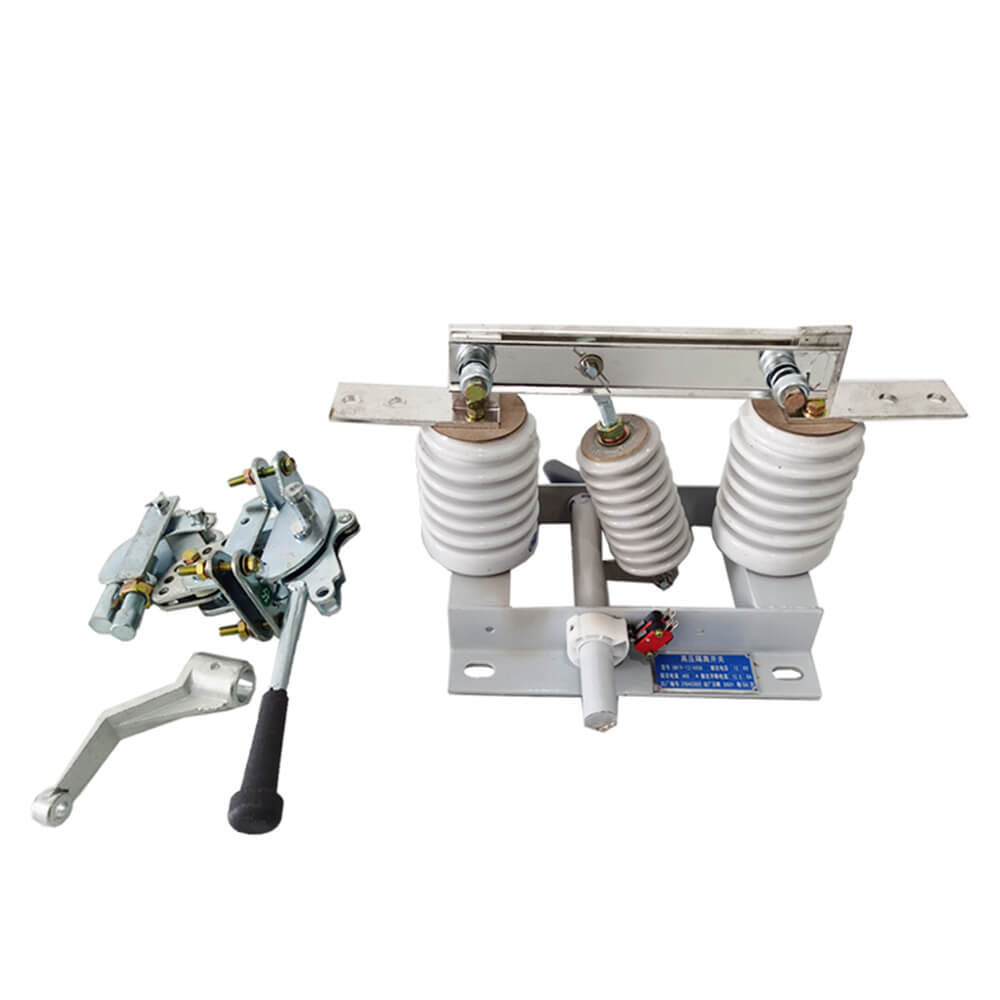

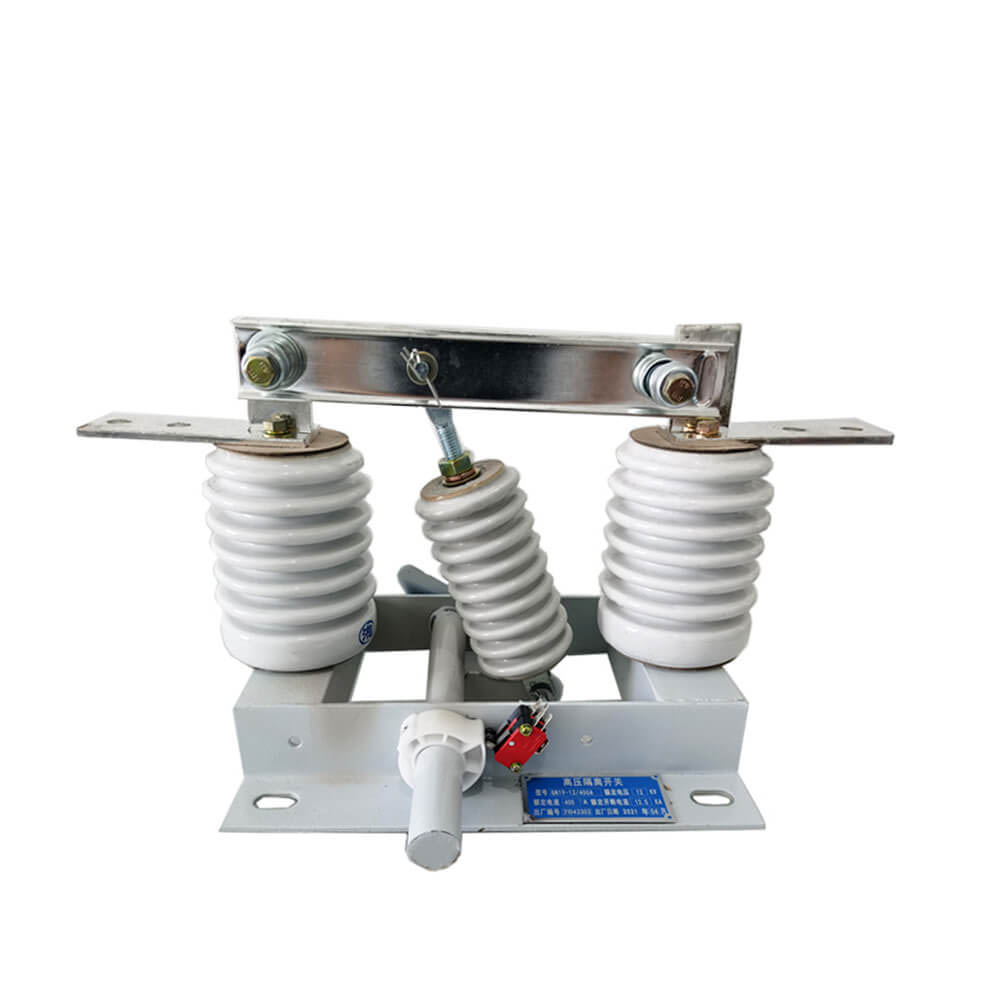

La parte conductora del interruptor de desconexión de tipo GN19-19-12/400, 630, 1000, 1250 se fija en la base por dos aisladores de pilares para cada fase. (El tipo GN19-12C/400, 630, 1000, 1250 tiene un aislante de pilar y un aislante de carcasa de porcelana). Las tres fases se instalan en paralelo, y la parte conductora consiste en contactos estáticos de cuchillos de contacto y titulares de contactos (o varillas conductoras). Cada fase del cuchillo de contacto está conectada al medio del aislante de unión, un aislante de unión e instalada en la base del huso conectado. El huso está conectado a la biela (proporcionada por el usuario) y el tipo de mecanismo de mudanza CS6-1 a través del mango. El cuchillo de contacto de conexión está compuesto por dos placas de cobre ranuradas, lo que no solo aumenta el área de disipación de calor del cuchillo de contacto para bajar la temperatura inferior, sino que también mejora la resistencia mecánica del cuchillo de contacto, de modo que se mejore la estabilidad dinámica del interruptor. Un extremo del cuchillo de contacto está montado en el bloque de contacto (o en la varilla conductora) por un perno (automóvil de Shaw). GN19-12/1000, 1250 en contacto con la instalación de placa de bloqueo magnético, Plus the ProfisE de la placa de bloqueo magnético es que cuando una gran corriente de cortocircuito para mejorar el cuchillo de contacto de dos ranuras entre el | atracción. GN19-12/400, 630 Los interruptores de desconexión tienen un límite pequeño a través de la corriente, por lo que no es necesario agregar una placa de bloqueo magnética.
 |
 |
 |

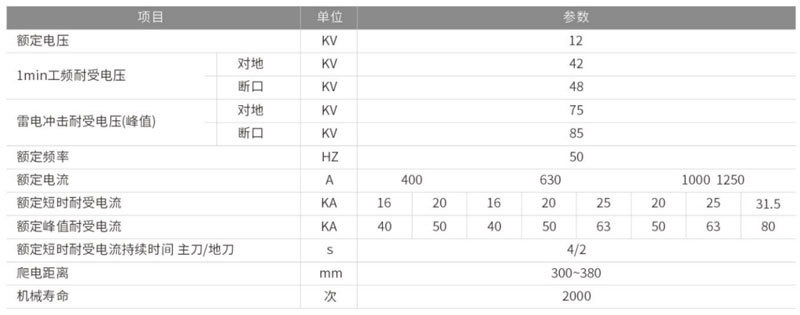

| Modelo |
Voltaje nominal (KV) |
Corriente nominal (A) |
Corriente de resistencia a corto plazo (el / 4s) |
Corriente de soporte máximo nominal (el) |
| GN19-12 / 400-122.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12 / 630-20 |
12 | 630 | 20 | 50 |
| GN19-12 / 1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12 / 1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. El límite superior de la temperatura ambiente +40 ℃, el límite inferior -l0 ℃, Nota: Permita el almacenamiento y el transporte a -25 ℃
2. Altitud no más de 1000 m
3. Humedad relativa: el promedio diario no es más del 95%, el promedio mensual no es más del 90%
4. Presión de vapor de agua: el promedio diario no es más de 2.2 × 10-3MPa, el promedio mensual no es más de 1.8 × 10-3MPA
5. El aire circundante debe estar libre de gases corrosivos o combustibles, vapor de agua y otra contaminación obvia.
6. Sin vibración regular y violenta.
Nota: Consulte con el fabricante para resolver el problema si no está en línea con las condiciones anteriores
● Aceptar OEM y ODM: Sí
● Certificado: CE, Informes de prueba
● Tiempo de producción: 7 ~ 12 días hábiles
● Período de garantía: 12 meses
● Tiempo de entrega: 15 días
● Al ordenar este interruptor, indique la especificación del modelo, el voltaje nominal, la corriente calificada y otros datos técnicos.
● Si hay requisitos especiales, puede negociar nuestro para resolverlos.
