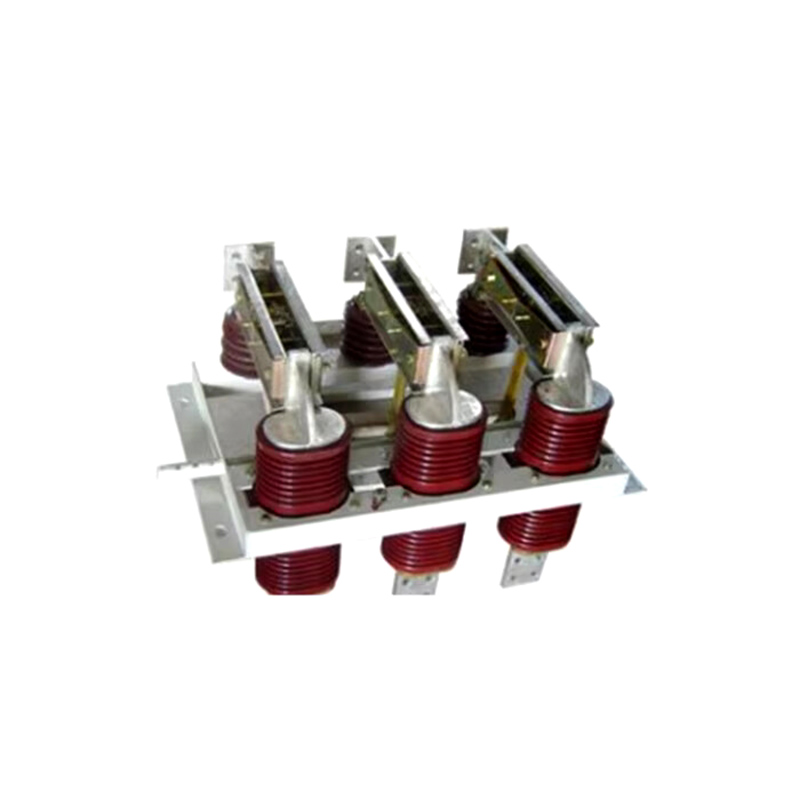

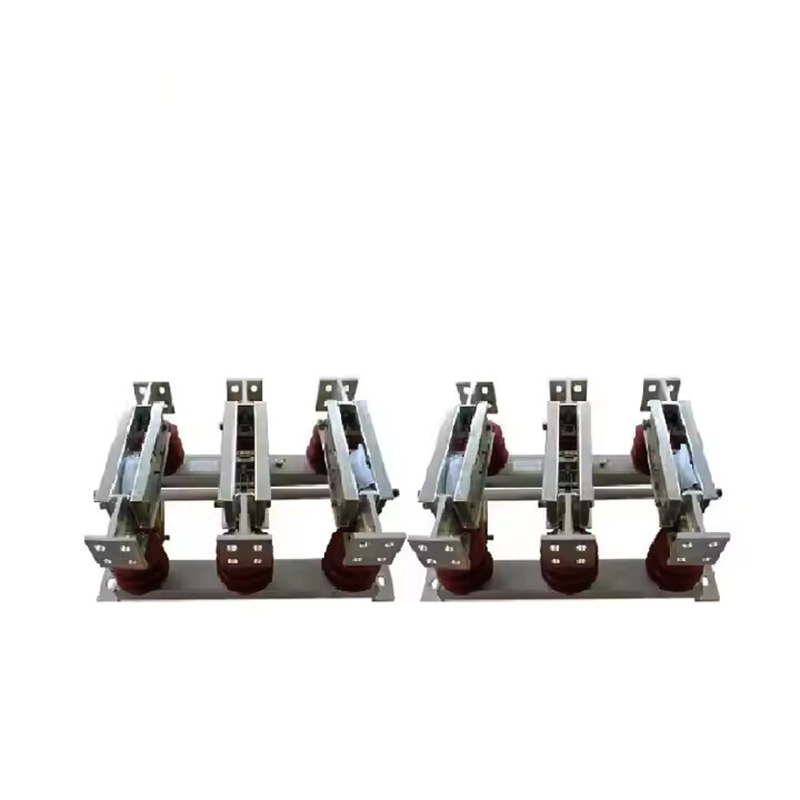

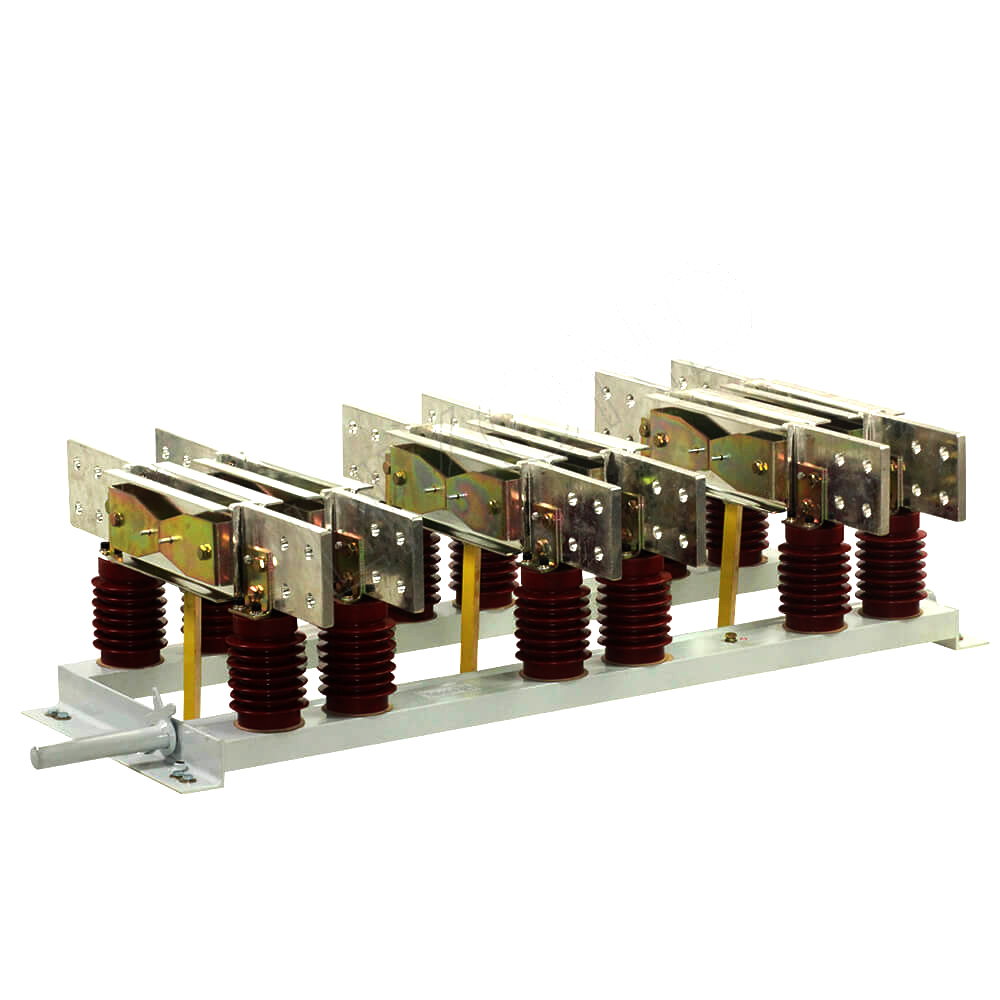

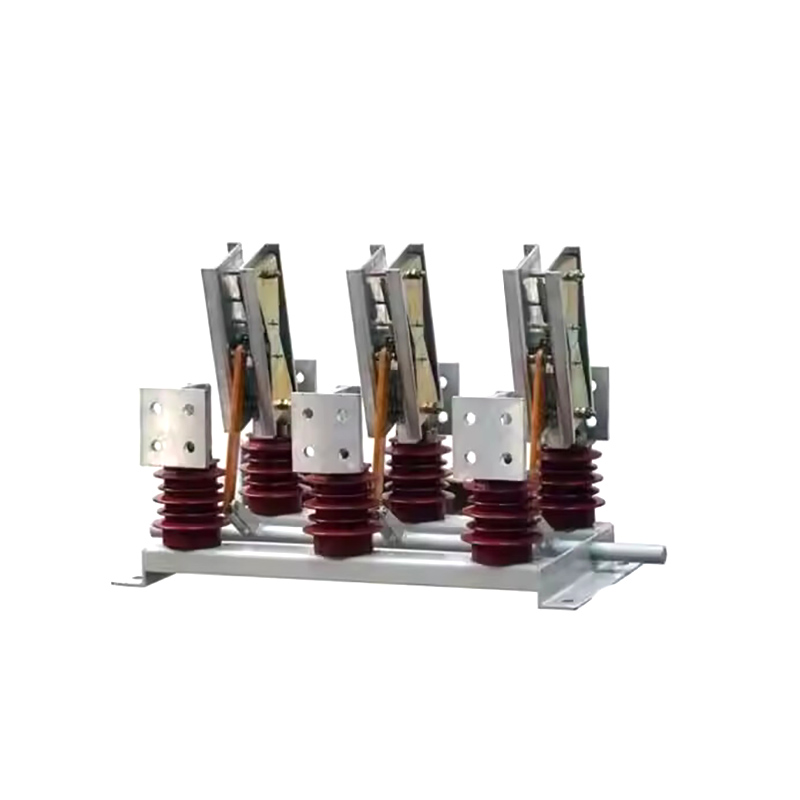

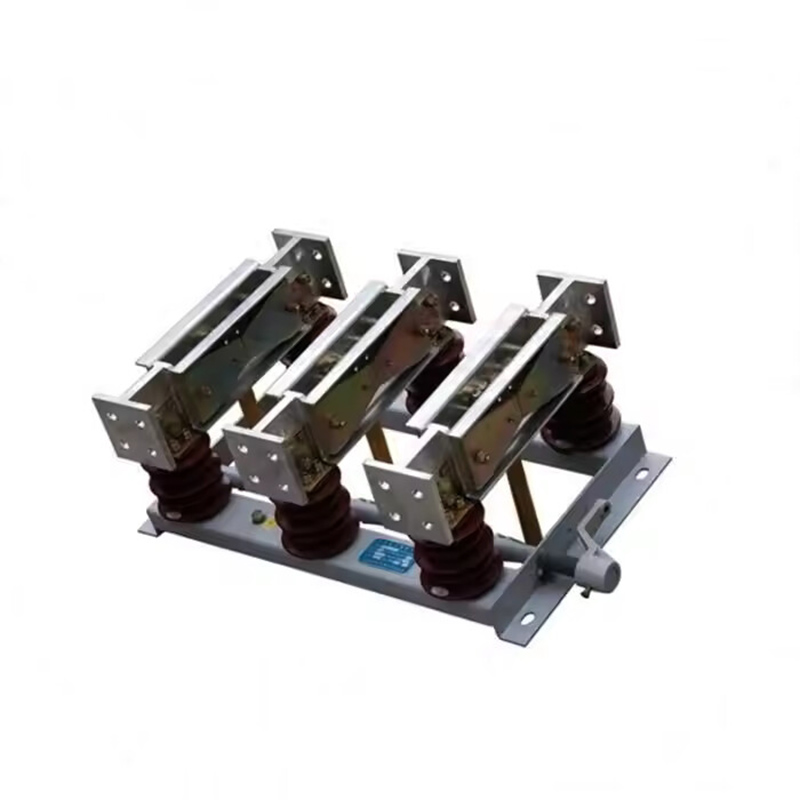

Interruptor de aislamiento trifásico GN22-12 6300A Alta voltaje interior de alta corriente

    GN22-12 (C) (D) Serie Intervocador de alto voltaje de alto voltaje de alto voltaje se usa en sistemas de energía con voltaje nominal de 12kV, 50Hz y debajo, para conectar, desconectar o convertir líneas bajo voltaje pero sin carga.

Mecanismo de correspondencia: equipado con CS6-1, CS6-2 y otros mecanismos operativos manuales, y también se pueden usar mecanismos de operación eléctricos.

   Esta serie de interruptores se operan mediante un mecanismo de operación manual CS6-2 o un mecanismo de operación eléctrico, y se puede instalar en el lado izquierdo o derecho del desconcierto.

Características estructurales

Este producto es un interruptor de aislamiento de alta corriente con una estructura de cuchillo de fondo común trifásica. Adopta un prototipo de bloqueo mecánico con una acción de dos pasos de cierre y contacto, logrando contacto sin desgaste, pequeña fuerza operativa, alta presión de contacto y buena estabilidad térmica dinámica.

Áreas de aplicación:

Sistemas de aparemetios: utilizado en la tabla de interruptores en metal para aislar y proteger los circuitos eléctricos.

Equipo de distribución de energía: ideal para su uso en subestaciones de energía, asegurando un aislamiento seguro del circuito durante el mantenimiento.

Centralas eléctricas: utilizadas en aplicaciones interiores donde se requiere aislamiento eléctrico de alto voltaje para operaciones y mantenimiento seguros.

Estaciones de transformador: aplicado en subestaciones de transformador para un aislamiento seguro de circuitos de transformador.

Instalaciones de energía renovable: se pueden usar en almacenamiento de energía o sistemas de energía renovable como parques solares y eólicos para la protección y el aislamiento durante el mantenimiento.

Condiciones ambientales para su uso

1. Temperatura del aire ambiente: -15 ℃ ~ 40 ℃, temperatura promedio diaria ≦ 35 ℃.

2. Altitud ≦ 1000m.

3. Condiciones de temperatura:

Humedad relativa promedio diaria ≦ 95%, presión de vapor de agua promedio diaria ≦ 2.2kPa;

Humedad relativa promedio mensual ≦ 90%, presión de vapor de agua promedio mensual ≦ 1.8kPa.

4. Intensidad de terremoto ≦ 8 grados.

5. Places sin fuego, peligro de explosión, contaminación severa, corrosión química y vibración severa.

Nota: Si las condiciones de uso del producto exceden las disposiciones anteriores, el usuario negociará y determinará con la Compañía.

Describir la pantalla

Parámetro técnico

Modelo.	Voltaje nominal	Corriente nominal	Corriente de estabilidad térmica de 4 segundos (valor efectivo) KA	Corriente de estabilidad dinámica (valor máximo) KA
GN22-12 (c) (d)/2000a	12	2000	50	100
GN22-12 (C) (D)/2500A	12	2500	50	125
GN22-12 (c) (d)/3150a	12	3150	50	125
GN22-12 (C) (D)/4000A	12	4000	50	125
GN22-12 (C) (D)/5000A	12	5000	100	250
GN22-12 (C) (D)/6300A	12	6300	100	250
GN22-12 (C) (D)/8000A	12	8000	100	250

Referencia de dibujo dimensional (6300A)
