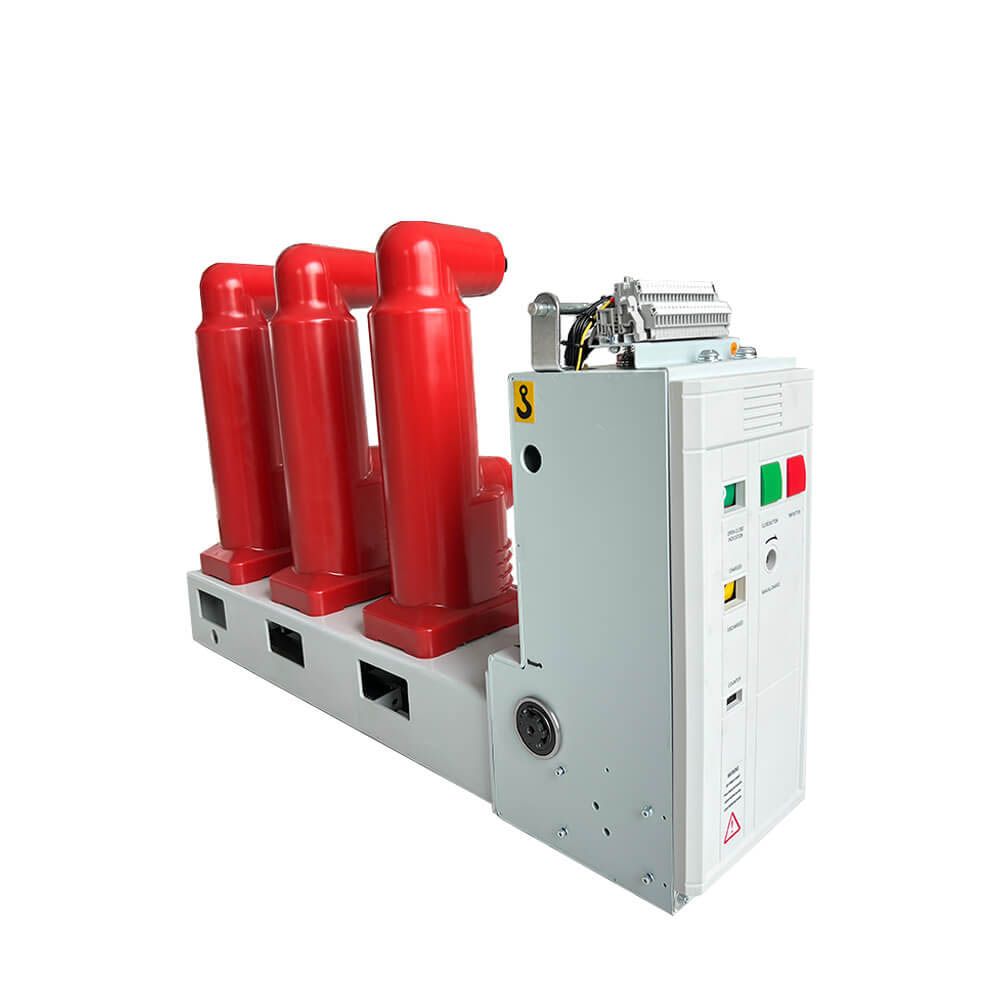

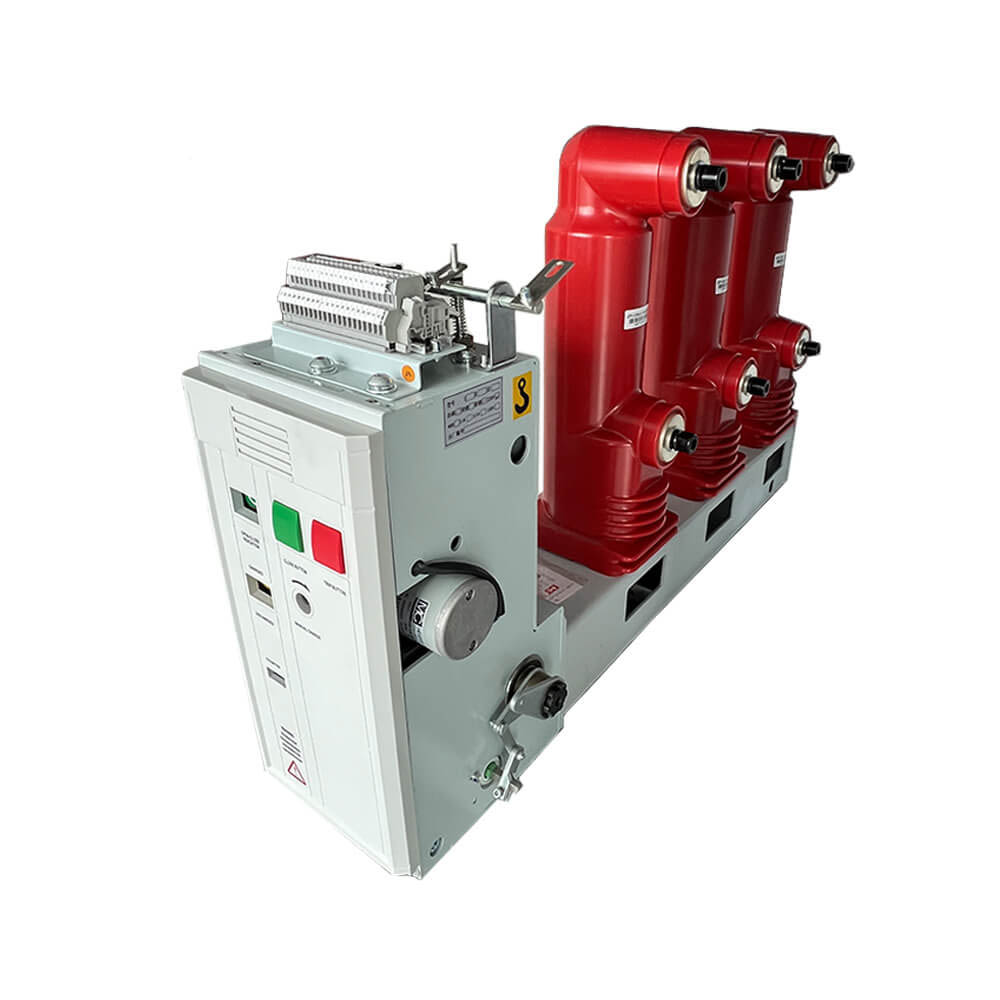

Interruptor de circuito margado VSG-24c con postes integrados para equipos de alto voltaje de 24 kV

Interruptor de circuito margado VSG-24c con postes integrados para equipos de alto voltaje de 24 kV

    El interruptor de circuito de vacío de alto voltaje interior de VSG-24c montado en el lateral es adecuado para el sistema de alimentación de AC 50 (60) Hz, 24 kV, para empresas industriales y mineras, plantas de energía y subestaciones como un interruptor entre la corriente de carga, la corriente de sobrecarga y la corriente de falla. Es adecuado para ocasiones de operación frecuentes. Ampliamente utilizado en centrales eléctricas, redes eléctricas, petroquímicos, metalurgia, subterráneos, aeropuertos, edificios y otros proyectos.

Características estructurales

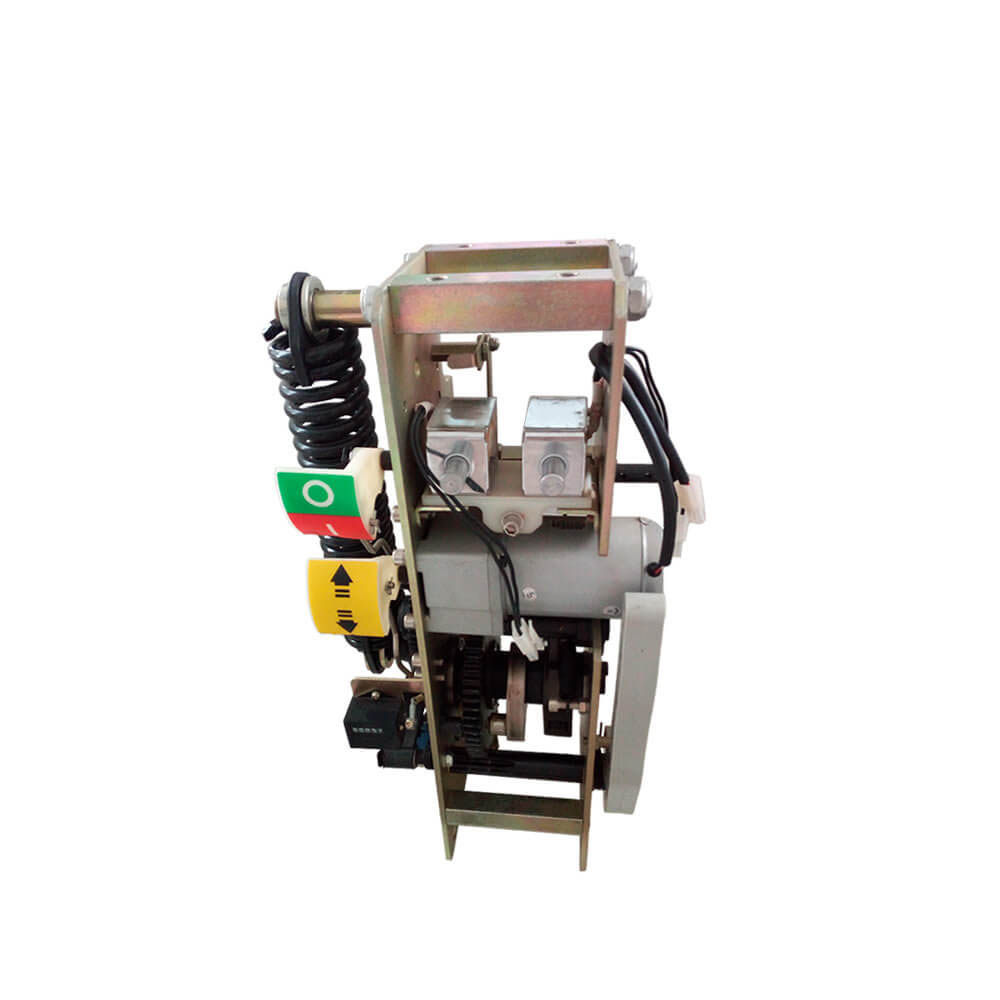

1. El interruptor de circuito adopta un mecanismo operativo modular y un mango de almacenamiento de energía integrado. El diseño general es razonable, hermoso y simple;

2. Los componentes eléctricos adoptan un diseño modular, que es fácil de desmontar y reemplazar componentes eléctricos dañados;

3. El interruptor de circuito adopta postes sólidos, lo que mejora el rendimiento de aislamiento del interruptor de circuito;

4. Alta vida útil, el interruptor de circuito cumple con el nivel M2 de vida mecánica y E2 de la vida eléctrica;

5. Con un excelente rendimiento de ruptura, idealmente puede ajustar cargas inductivas y capacitivas;

Descripción

   El interruptor de circuito de vacío de alta voltaje de alta tensión VSG se utiliza para equipos de conmutación interiores del sistema de alimentación de 12/24 kV, como equipo de cuadrícula eléctrica, empresas industriales y mineras de protección de diseño de energía y unidad de control, adecuado para encender y apagar las cargas de diferentes naturaleza y operación frecuente, varias veces de las ocasiones de corriente de cortocircuito. El producto adopta el nuevo tipo de mecanismo operativo del interruptor de circuito, una parte de VSG puede adoptar una columna de marca internacional encerrada, la cámara de arco de vacío y las piezas principales de los circuitos eléctricos encerrados en un todo, para proteger la cámara de arcos de los efectos de la colisión, el polvo y la condensación, el medio ambiente adaptable, reducen en gran medida el costo de la operación, el mantenimiento de la operación, el producto es parte del mantenimiento libre, el mecanismo de operación y menos mantenimiento; Mecanismo de operación y diseño integrado del cuerpo del interruptor de circuito, a través de la verificación de la prueba de tipo.

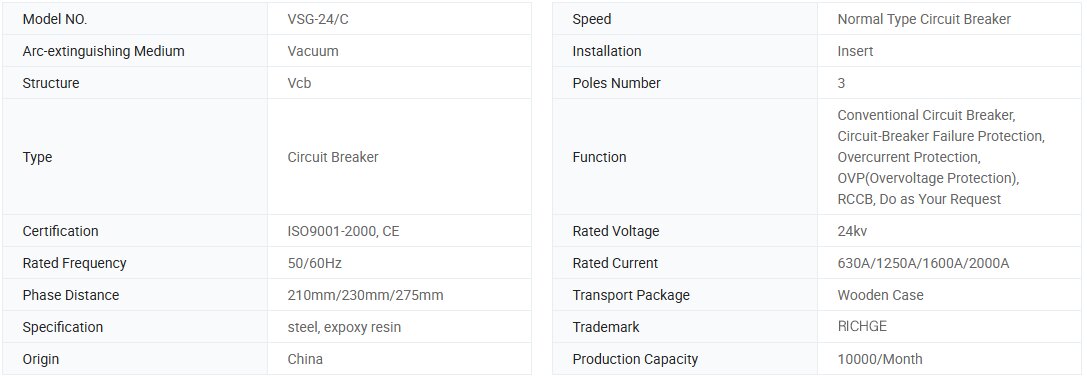

Información básica.

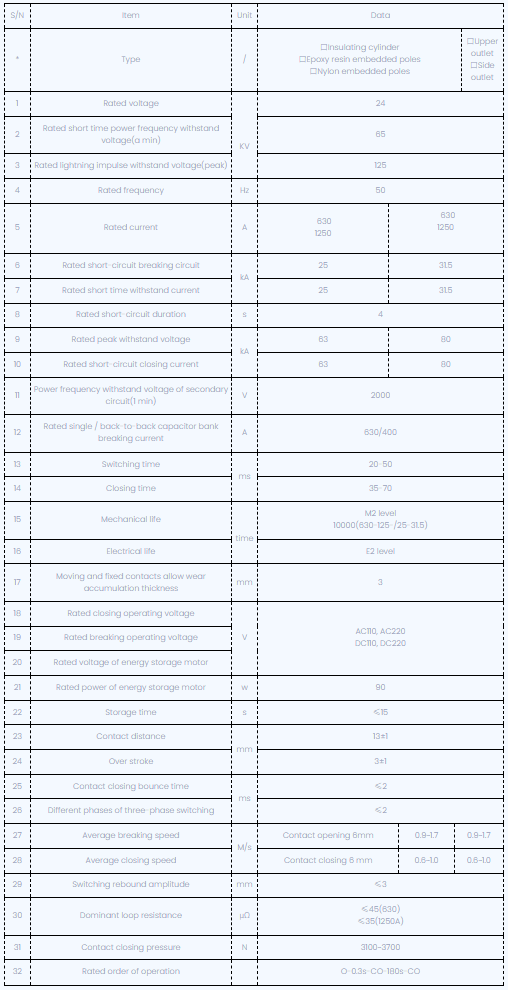

Parámetros técnicos

Dibujo técnico

Condición ambiental

1. Temperatura ambiente: límite superior +40 ° C, y el valor promedio medido en 24 horas no excede los 35 ° C; Límite inferior -15 ° C.

2. Altitud: no más de 1000 m.

3. Humedad relativa: el valor promedio diario no excede el 95%; El valor promedio mensual no excede el 90%;

4. Presión de vapor de agua: el valor promedio diario no excede 2.2kPa, y el valor promedio mensual no excede 1.8kPa;

5. El aire circundante no está obviamente contaminado por polvo, humo, gas corrosivo o inflamable, vapor y spray de sal

Preguntas frecuentes

P: ¿Podría tener precios de sus productos?

A: Bienvenido. No dude en enviarnos una consulta aquí. Le responderemos dentro de las 24 horas.

P: ¿Puedo obtener una muestra antes del pedido a granel?

R: Sí, damos la bienvenida al orden de muestra para probar y verificar la calidad. Las muestras mezclas son aceptables.

P: ¿Podemos imprimir nuestro logotipo/ nombre de la empresa en productos?

R: Sí, por supuesto, aceptamos OEM, luego necesitamos que nos brinde autorización de marca

P: ¿Acepta la personalización del producto?

R: Sí, por supuesto, proporcione dibujos o parámetros específicos, lo cotizaremos después de la evaluación

P: ¿Cuál es el tiempo de entrega?

R: El tiempo de entrega depende de las cantidades ordenadas, generalmente dentro de los 7-20 días después de recibir el pago.

P: ¿Cuáles son sus términos comerciales?

R: Aceptamos EXW, FOB, CIF, FCA, etc.

P: ¿Cuál es su método de pago?

R: Aceptamos T/T, Western Union, PayPal, Irrevocable L/C a la vista, etc.

P: ¿Inspecciona los productos terminados?

R: Sí, cada paso de producción y productos terminados será inspección por el Departamento de QC antes de enviar. Y proporcionaremos informes de inspección de bienes para su referencia antes del envío

P: ¿Cómo resolver los problemas de calidad después de las ventas?

R: Tome fotos de los problemas de calidad y envíenos para nuestra verificación y confirmación, haremos una solución satisfecha para usted dentro de los 3 días.
