VCB de tráfico de mano de voltaje medio de 10kV de 12kV con tubo aislante con piezas conductoras

VCB de tráfico de mano de voltaje medio de 10kV de 12kV con tubo aislante con piezas conductoras

     El interruptor de circuito de vacío de alto voltaje de tipo VSG de tipo VSG es adecuado para cambiar varias cargas de diferentes naturalezas y operaciones frecuentes en sistemas de potencia con CA trifásica 50Hz y voltaje nominal de 7.2kV-40.5kV. Y la protección y control de equipos eléctricos en subestaciones. Se puede equipar con Kyn28a y otra apartamento de tipo mano de mano montada en la mitad, y también se puede equipar con la tabla de interruptores fijo XGN.

     El interruptor de circuito de vacío de alto voltaje de tipo VSG cumple con el estándar Nacional GB1984 "interruptor de circuito de alto voltaje de CA", JB/T3855 "3.6 ~ 40.5kv Circuito de vacío de alto voltaje de CA interior" y interruptores de vacío IEC60056 "Rompas de circuito de COC de alto voltaje". Cumplir con las "condiciones técnicas de orden de pedido de interruptores de vacío de alto voltaje de 10-35kV de alta tensión". Tiene las ventajas de tamaño pequeño, peso ligero, adecuado para operación frecuente e interrupción sin mantenimiento, y se utiliza más popularmente en la red de distribución 3KV-40.5kV.

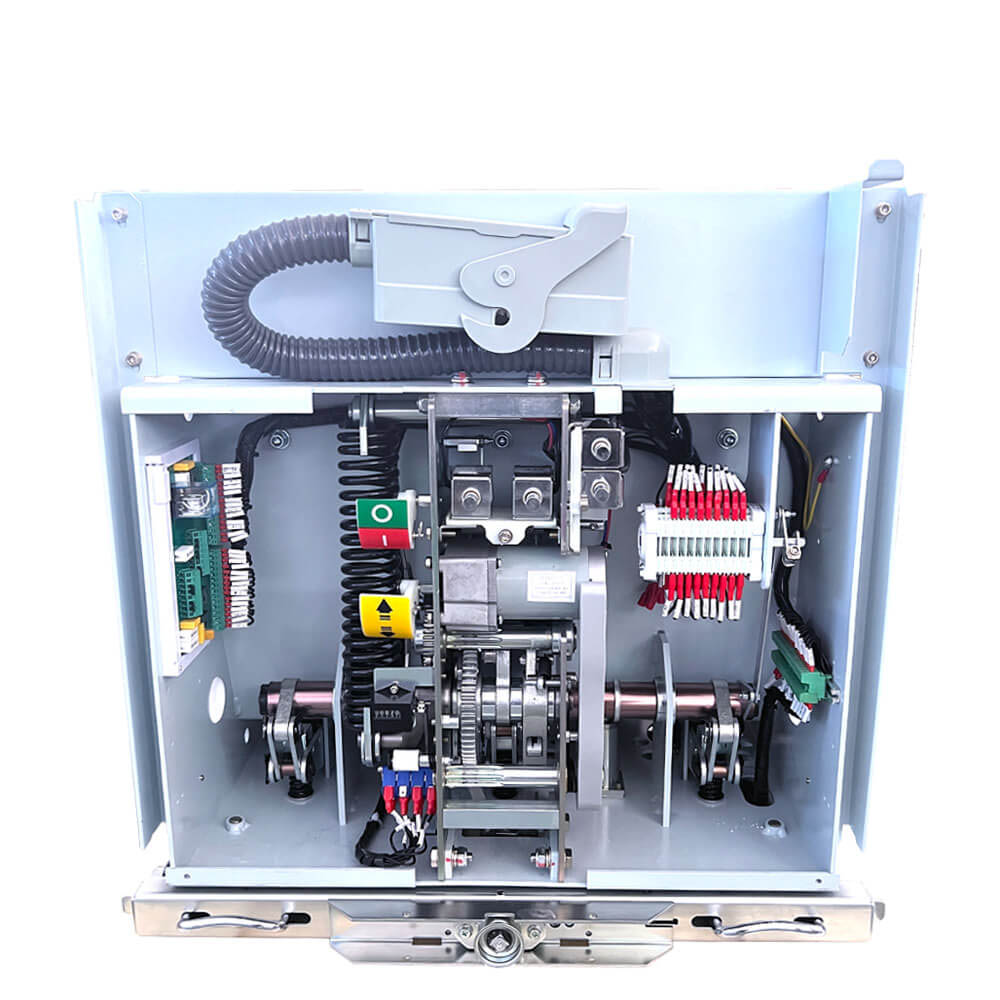

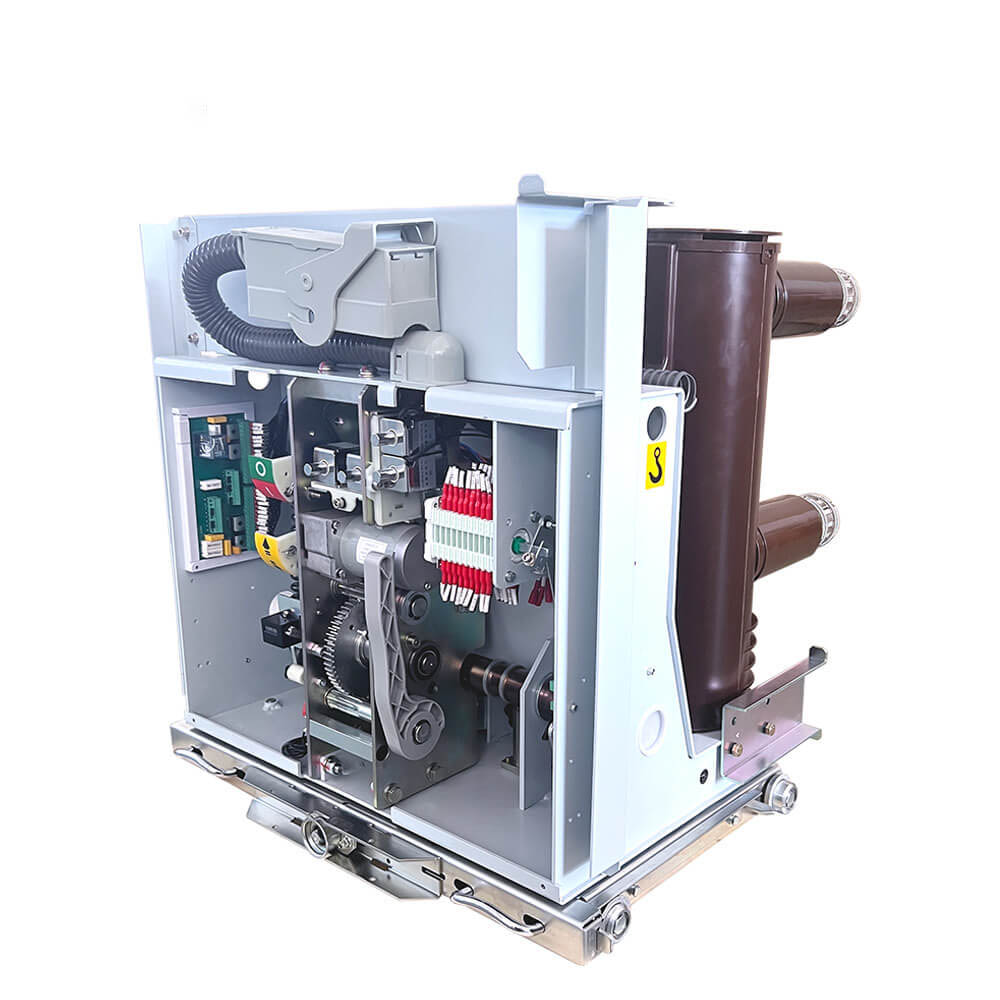

    El mecanismo VSG utiliza una CAM (en el módulo central del mecanismo) para conducir el huso directamente (en el módulo del huso del marco) para reducir el enlace de transmisión y mejorar la eficiencia de la transmisión (sin conexión bisagra). Reduzca la entrada de energía del producto y aumente la vida útil del producto. Instale el módulo de circuito principal, es decir, complete la configuración básica del interruptor de circuito de vacío. Luego instale el módulo de automóvil del chasis, el brazo de contacto, el contacto y la manga aislante para completar la configuración del interruptor de la mano.

Características técnicas

1. La primera generación de la cartera de mano de tipo construida en China con derechos intelectuales independientes. Cuenta con una tecnología madurada y una alta relación precio/rendimiento.

2. Las piezas clave adoptan el enchapado de aleación de níquel-fosforo con perfecta resistencia al desgaste y resistencia a la corrosión.

3. Las piezas clave están hechas por nosotros mismos para garantizar que los productos cumplan con el requisito de diseño de diseño

4. El circuito principal de aislamiento compuesto cilíndrico presenta un pequeño volumen, libre de mantenimiento y pocos servicios.

Parámetros técnicos clave:

· Nivel de aislamiento nominal: 75kV

· Voltaje de resistencia del impulso del rayo nominal: 42kV

· Corriente nominal: 630a, 1250a, 1600a, 2000a, 2500a, 3150a, 5000A

· Corriente de ruptura de cortocircuito con calificación: 25ka, 31.5ka, 40ka

· Corriente de creación de cortocircuito con calificación (pico): 63ka, 80ka, 100ka

· Duración de cortocircuito con calificación: 4 segundos

· Secuencia operativa nominal: O-0.3S-Co-180S-Co o O-180S-Co-180S-Co (40ka)

· Corriente de la ruptura del banco de condensadores individuales/consecutivos: 630A/400A

· Número de operaciones en la corriente de ruptura de cortocircuito con calificación: 30 veces

· Tiempo de cierre: 30-70 ms

· Tiempo de apertura: 20-50 ms

· Vida mecánica: 30,000 operaciones

· Almacenamiento de energía y voltaje operativo: AC220/110V, DC220/100V

· Gap de contacto: 11 ± 1 mm

· Sobrecoss de contacto: 3.5 ± 0.5 mm

· Velocidad de cierre promedio: 0.5-0.8m/s

· Velocidad de apertura promedio: 0.9-1.2m/s

· Tiempo de rebote de contacto al cierre: ≤2ms

· Tiempo de sincronización para la apertura y el cierre de las trifásicas: ≤2ms

· Resistencia del circuito principal: ≤50μΩ (630a), ≤45μΩ (1250a), ≤35μΩ (1600-2000A), ≤25μΩ (2500a y más)

Características del producto:

· Amplia aplicabilidad: los mecanismos operativos modulares VCB VSG-12 El interruptor de circuito de vacío de alto voltaje interior es adecuado para una variedad de entornos y es particularmente adecuado para aplicaciones que requieren operaciones frecuentes y alta confiabilidad en los sistemas de energía.

· Diseño modular: el mecanismo operativo utiliza un diseño modular, proporcionando la conveniencia de reemplazos y ensamblaje rápidos.

· Seguridad y confiabilidad: cuenta con un rendimiento eléctrico sobresaliente, protegiendo y controlando de manera confiable el equipo de energía.

· Vida mecánica larga: con una alta vida mecánica, puede soportar períodos prolongados de uso.

Diseño avanzado: características como la brecha de contacto y el sobrevalos de contacto aseguran un alto rendimiento y confiabilidad.

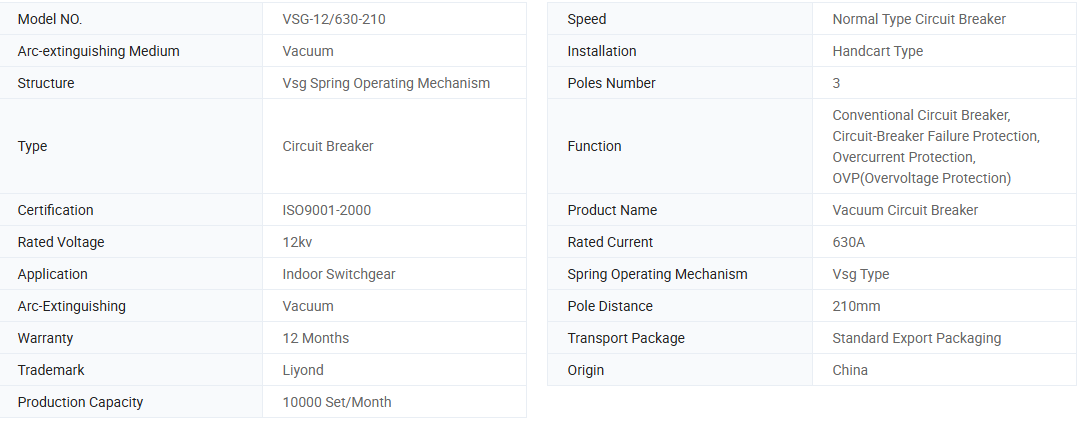

Información básica.

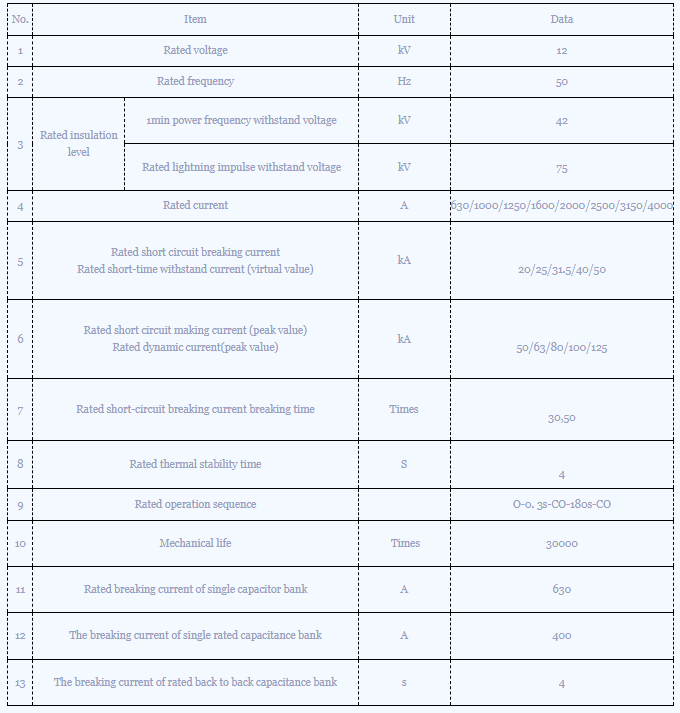

Parámetro técnico

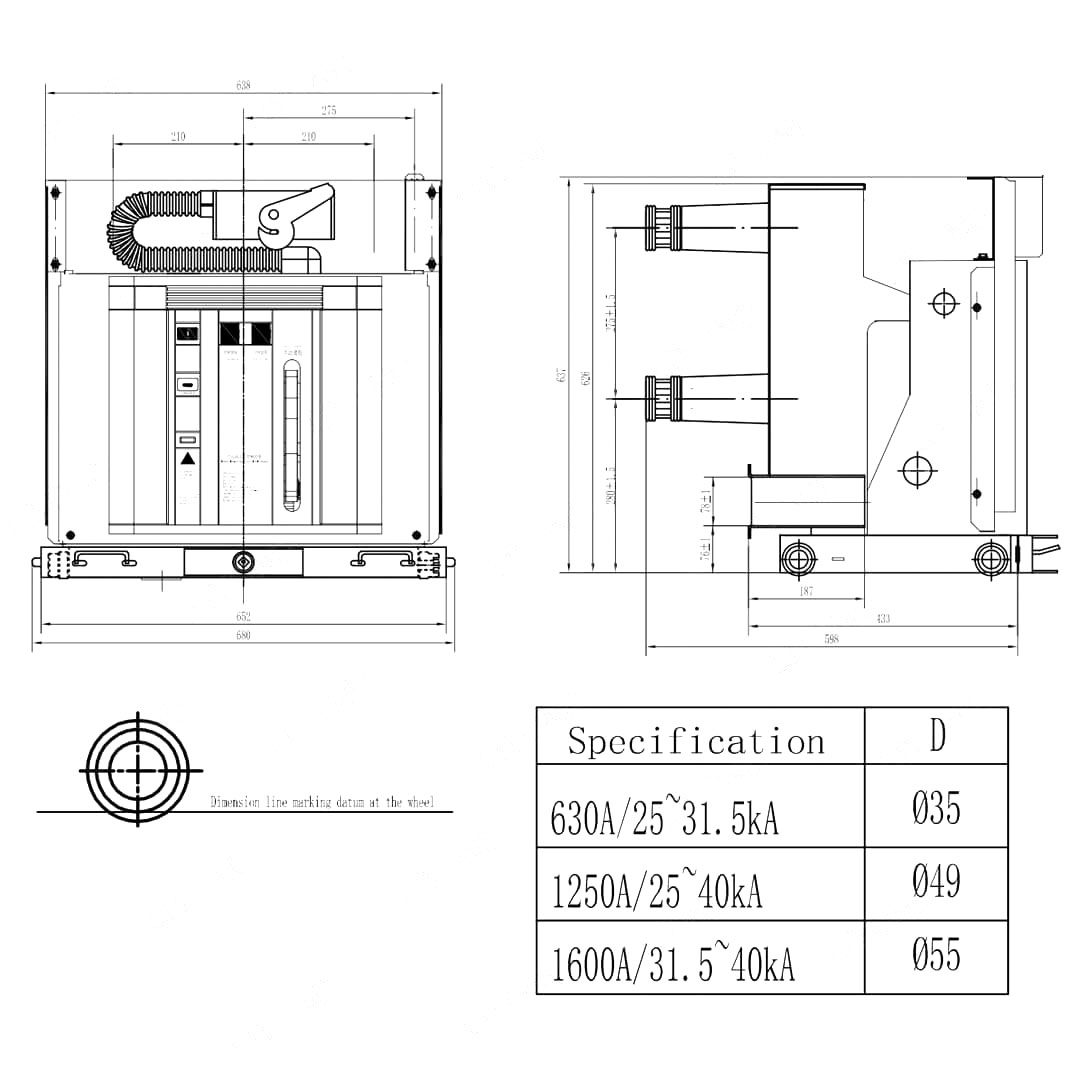

Dibujo dimensional:

Entorno operativo:

· Temperatura ambiente: no exceder +40 ° C, no menos de -15 ° C (no se permite el almacenamiento a -30 ° C).

· Altitud: no superior a 1000m.

· Humedad relativa: promedio diario que no excede el 95%, el promedio mensual no excede el 90%. Presión de vapor de saturación promedio diaria que no excede los 22 × 10-3MPa, promedio mensual que no excede los 18 × 10-3MPa.

· Intensidad sísmica: no exceder el nivel 8.

· Sitios de aplicación: adecuados para su uso en lugares sin fuego, explosiones, contaminación severa, corrosión química y vibración severa.

Instrucción de pedido

1. VCB Tipo completo, especificaciones técnicas principales, distancia de fase y cantidad

2. Tipo y especificación del voltaje de servicio

3. El nombre y cantidad de repuestos

Preguntas frecuentes

P1: ¿Es usted un fabricante o un comerciante?

A1: Somos un fabricante profesional líder.

P2: ¿Cuánto tiempo dura su ciclo de entrega?

A2: Depende de los requisitos y la cantidad de su producto. En general, se requieren 5 a 10 días hábiles para la entrega

P3: ¿Cuál es su servicio postventa?

A3: Podemos responder a las preguntas de los usuarios resolver sus problemas las 24 horas del día y proporcionar soporte técnico integral para todos nuestros productos de inmediato.

P4: ¿Cómo resuelve los problemas de calidad?

A4: Proporcione fotos detalladas de los problemas de calidad. Nuestros departamentos de inspección técnica y de calidad los analizarán. Daremos una solución satisfactoria dentro de los 2 días.

P5: ¿Acepta servicios personalizados?

A5: Brindamos servicios OEM/ODM y podemos imprimir su logotipo en los productos. Nuestro equipo técnico y de cotización profesional puede proporcionar proyectos satisfactorios de acuerdo con sus dibujos y parámetros.
