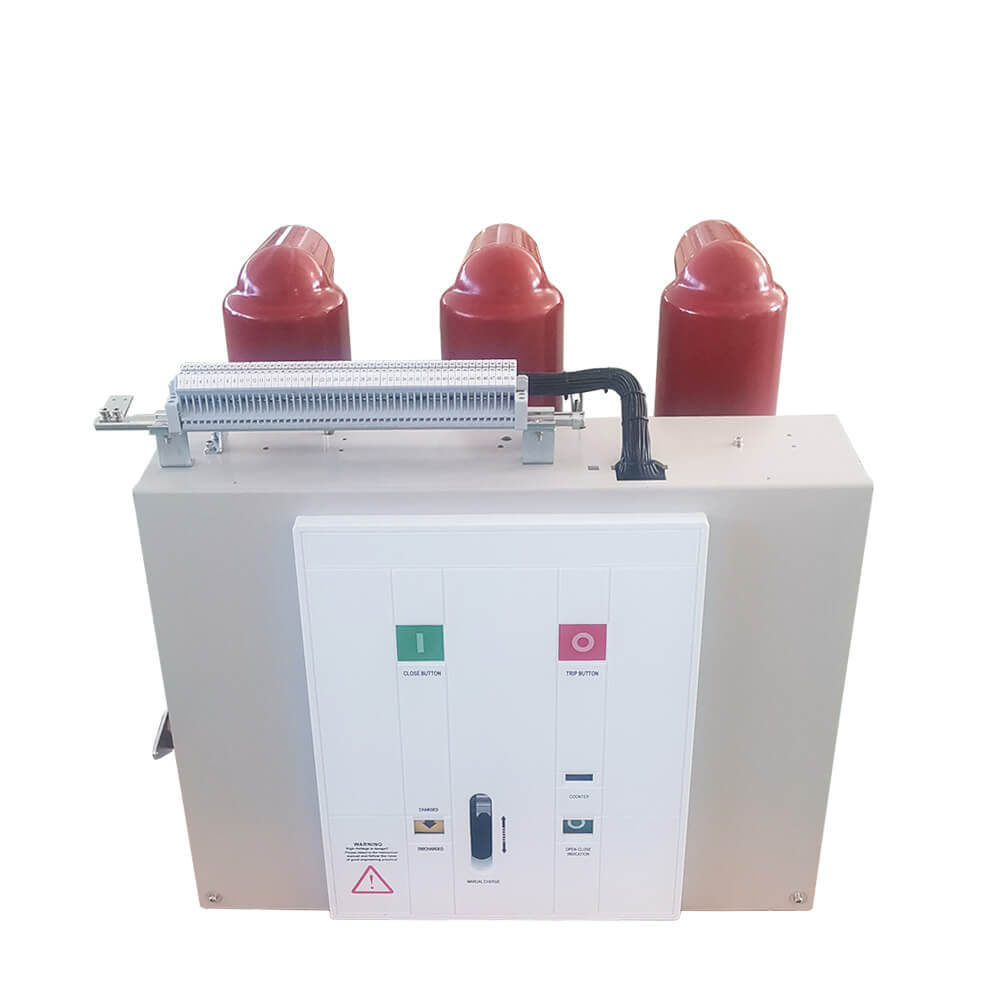

10kV 11kV 12kV Alto voltaje AC 630A INTERRITO POLE INCREÍBLE CIRCUITO VCB TIPO VCB VCB

10kV 11kV 12kV Alto voltaje AC 630A INTERRITO POLE INCREÍBLE CIRCUITO VCB TIPO VCB VCB

     El mecanismo de operación de resorte único VBI-12 es un producto integrado especialmente diseñado para la operación de interruptores de aspirador de alto voltaje de voltaje de CA trifásico de 12 kV de 12 kV de 12 kV. Es un diseño de unidad funcional modular con una estructura compacta y simple. Confiable y fácil de operar. El diseño de la unidad de función de cierre optimizado reduce la potencia de cierre, lo que no solo resuelve fundamentalmente la ocurrencia de fallas, como la falla para mantener y negarse a abrir después del cierre, sino que también reduce la potencia de viaje requerida para abrir; Unidad de almacenamiento de energía del motor Adopta transmisión de engranajes y estructura compacta, lo que reduce las fallas mecánicas debido a problemas de calidad como las cadenas. Por lo tanto, se mejora enormemente que la unidad de almacenamiento de energía del motor desconectada adopta la transmisión de engranajes, tiene una estructura compacta y reduce las fallas mecánicas causadas por problemas de calidad como las cadenas. Mejorando enormemente la vida mecánica del mecanismo de resorte del interruptor del circuito (30,000 veces). La superficie del 80% de las piezas en el mecanismo se trata con un proceso especial, lo que mejora enormemente la capacidad anticorrosión de las piezas y garantiza la calidad consistente y estable de la maquinaria.

Características

a. VBI-12 indoor high-voltage vacuum circuit breaker equipped with intermediate sealed ceramic vacuum interrupter, the use of copper-chromium contact material, cup-like longitudinal magnetic field contact structure, the contact of the electric wear rate is small, long electrical life , The pressure level of the contact is high, the dielectric strength of the dielectric is stable, the arc is restored quickly, the cut-off level is low and the breaking ability es fuerte.

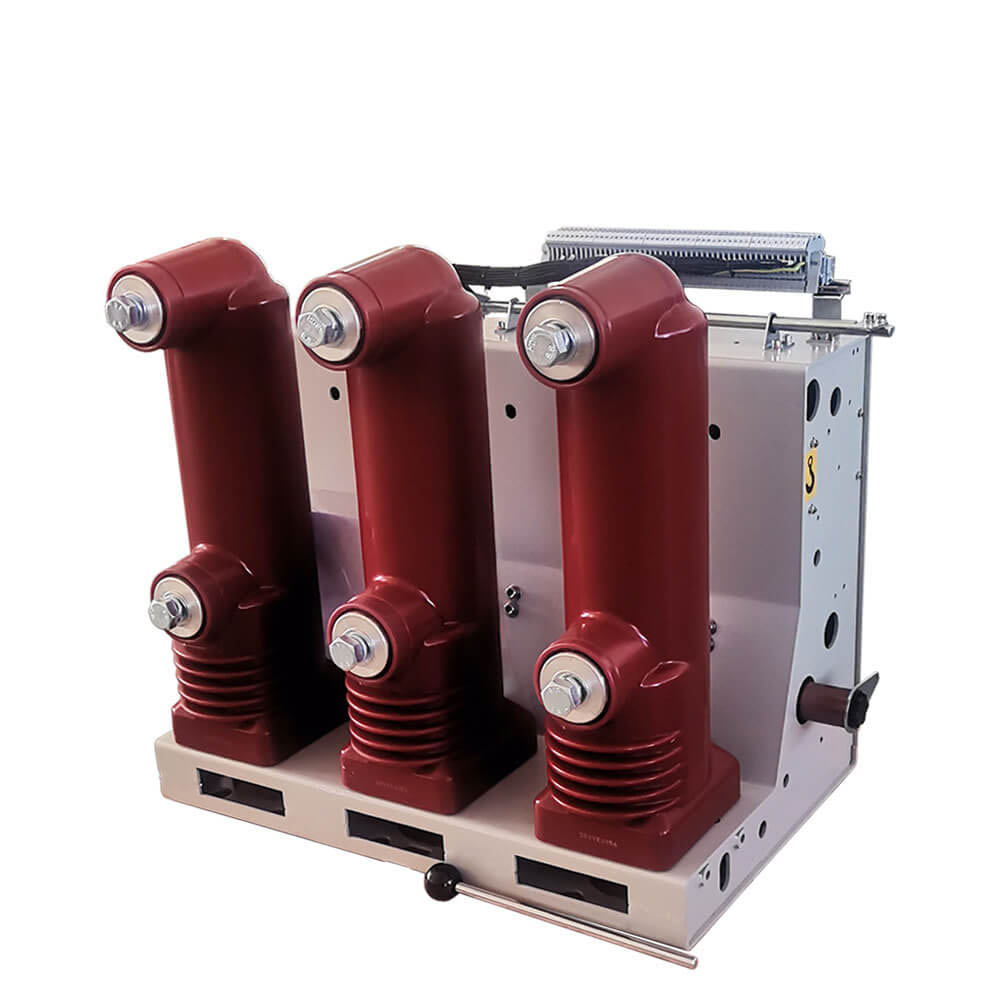

b. La estructura general del interruptor de vacío de alto voltaje VBI-12 del mecanismo de operación y el uso del sistema de extinción de arco en forma de la parte principal del circuito conductor de la estructura de piso trifásica, la instalación longitudinal de vacío de vacío de un tubo de instalación tubular está hecho de la resina de la epoxía utilizando el proceso APG, por lo que es particularmente resistente a la espeleadora. Este diseño estructural, reduciendo en gran medida la acumulación de polvo y luego la superficie de la cámara del arco, no solo puede evitar el interruptor de vacío por daños por factores externos, y puede garantizar que incluso en el entorno de contaminación caliente, húmedo y grave, el efecto de voltaje también puede mostrar un estado de alta resistencia.

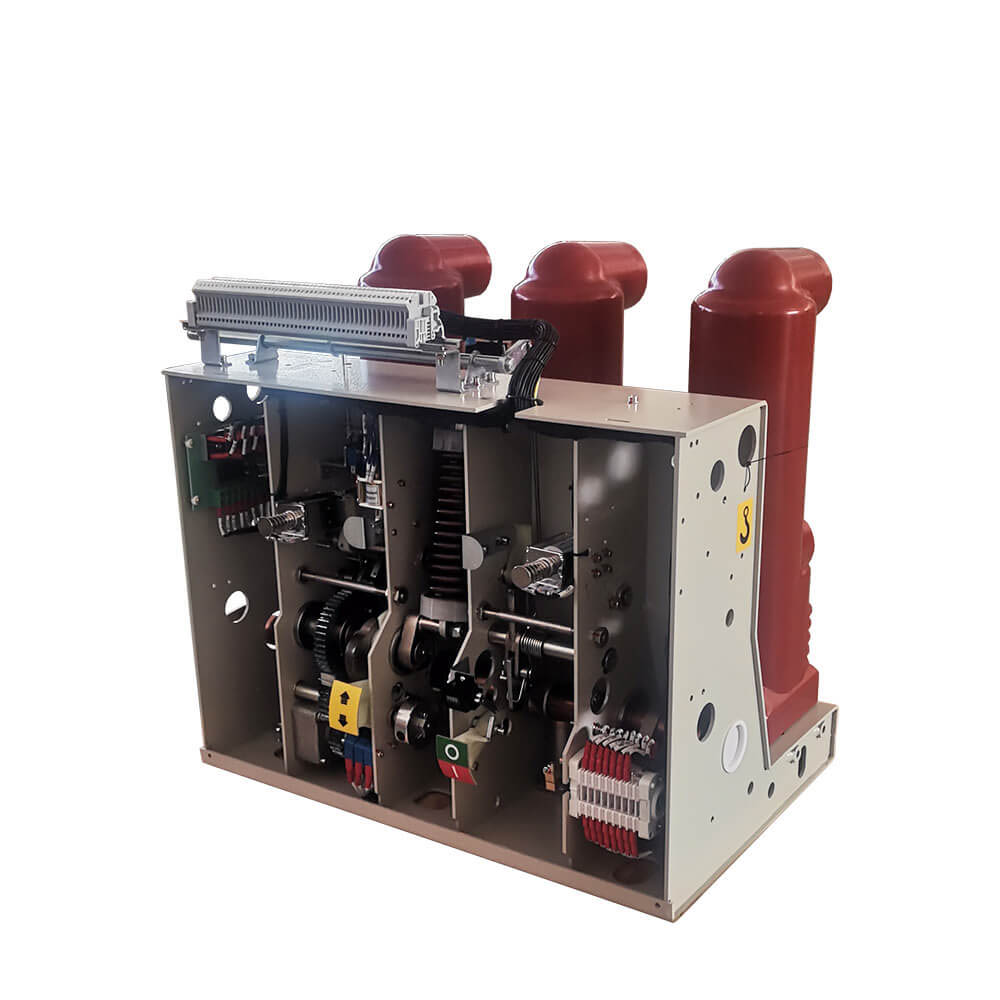

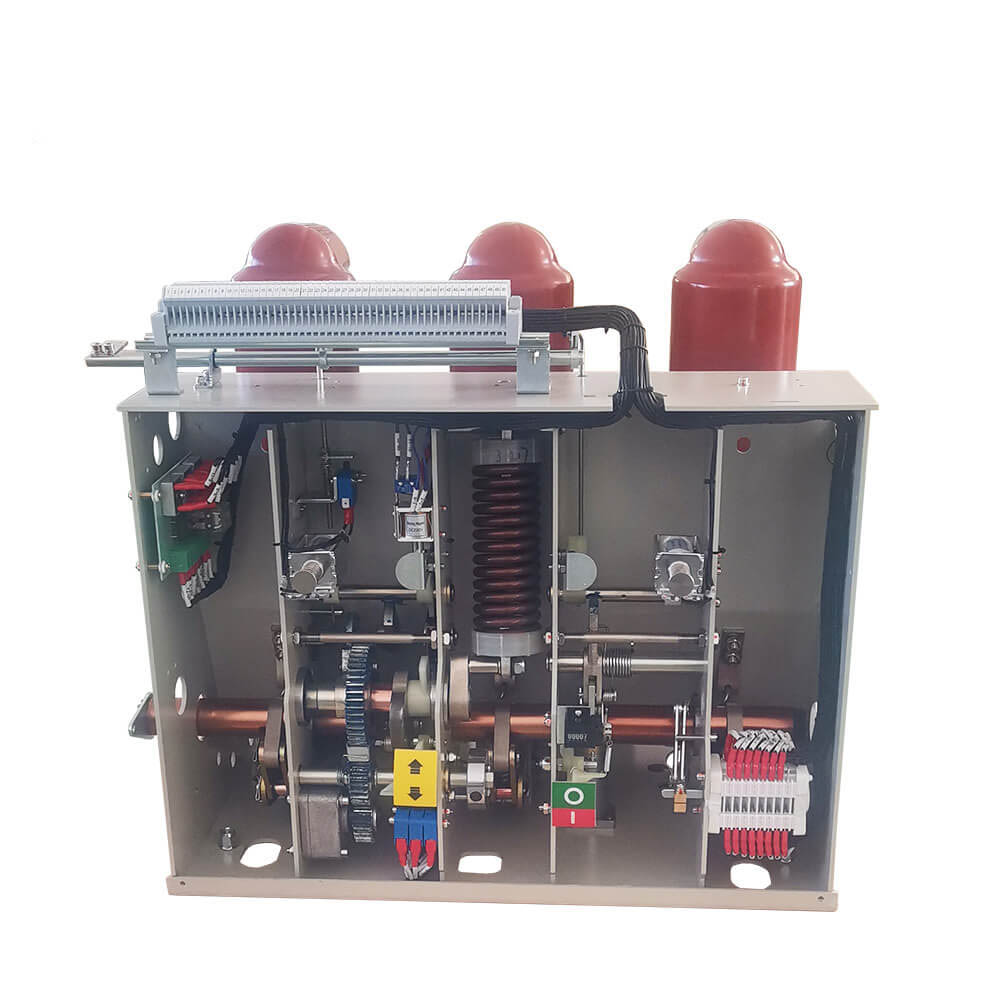

do. El mecanismo de operación para el diseño del mecanismo de almacenamiento de energía de resorte, con el almacenamiento de energía manual y la función de almacenamiento de energía eléctrica, el mecanismo operativo colocado en el chasis antes de la cámara de arco, el chasis se dividió en cinco espacio de ensamblaje de la división media de la división media, mientras tanto, la parte de almacenamiento de energía, la parte de transmisión, la parte de disparo y la parte de amortiguación del mecanismo operativo se instalan respectivamente. El interruptor de circuito de vacío VBI-12 organizará la cámara de arco y el mecanismo operativo para formar un todo unificado, es decir, el diseño estructural permite que el rendimiento operativo del mecanismo operativo sea más consistente con el rendimiento requerido de la apertura y el cierre de la apertura de interruptor, reduciendo el descomposición innecesaria más innecesaria, reduciendo el consumo de energía y el ruido del rendimiento operativo de la ventaja de los vBi-1. El interruptor del circuito VBI-12 se puede cargar en la tabla de interruptores de carro manual, también se puede cargar en una tabla de interruptores fijo.

d. El interruptor de circuito tiene las ventajas de una larga vida útil, mantenimiento simple, sin contaminación, sin peligro de explosión y bajo ruido, y es adecuado para las duras condiciones de trabajo, como la operación frecuente.

Información básica.

Parámetros técnicos

Dibujo dimensional:

Condición ambiental

1. Temperatura ambiente: -15 ℃ ~+40 ℃ (a -30 ℃ para permitir el almacenamiento y el transporte).

2. Altitud: ≤1000m.

3. Humedad relativa: promedio diario ≤95%, promedio mensual ≤90%. Presión de vapor saturado promedio diario ≤2.2kPa, promedio mensual ≤1.8 kPa.

4. Intensidad del terremoto: ≤8 grados.

5. Sin fuego, peligro de explosión, sucio sucio, corrosión química, así como lugares de intensa vibración.

Preguntas frecuentes

P1: ¿Es usted un fabricante o un comerciante?

A1: Somos un fabricante profesional líder.

P2: ¿Cuánto tiempo dura su ciclo de entrega?

A2: Depende de los requisitos y la cantidad de su producto. En general, se requieren 5 a 10 días hábiles para la entrega

P3: ¿Cuál es su servicio postventa?

A3: Podemos responder a las preguntas de los usuarios resolver sus problemas las 24 horas del día y proporcionar soporte técnico integral para todos nuestros productos de inmediato.

P4: ¿Cómo resuelve los problemas de calidad?

A4: Proporcione fotos detalladas de los problemas de calidad. Nuestros departamentos de inspección técnica y de calidad los analizarán. Daremos una solución satisfactoria dentro de los 2 días.

P5: ¿Acepta servicios personalizados?

A5: Brindamos servicios OEM/ODM y podemos imprimir su logotipo en los productos. Nuestro equipo técnico y de cotización profesional puede proporcionar proyectos satisfactorios de acuerdo con sus dibujos y parámetros.
