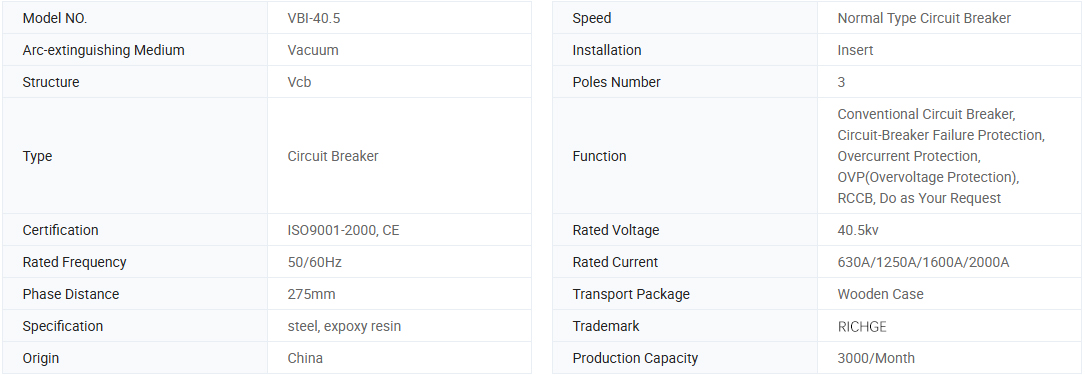

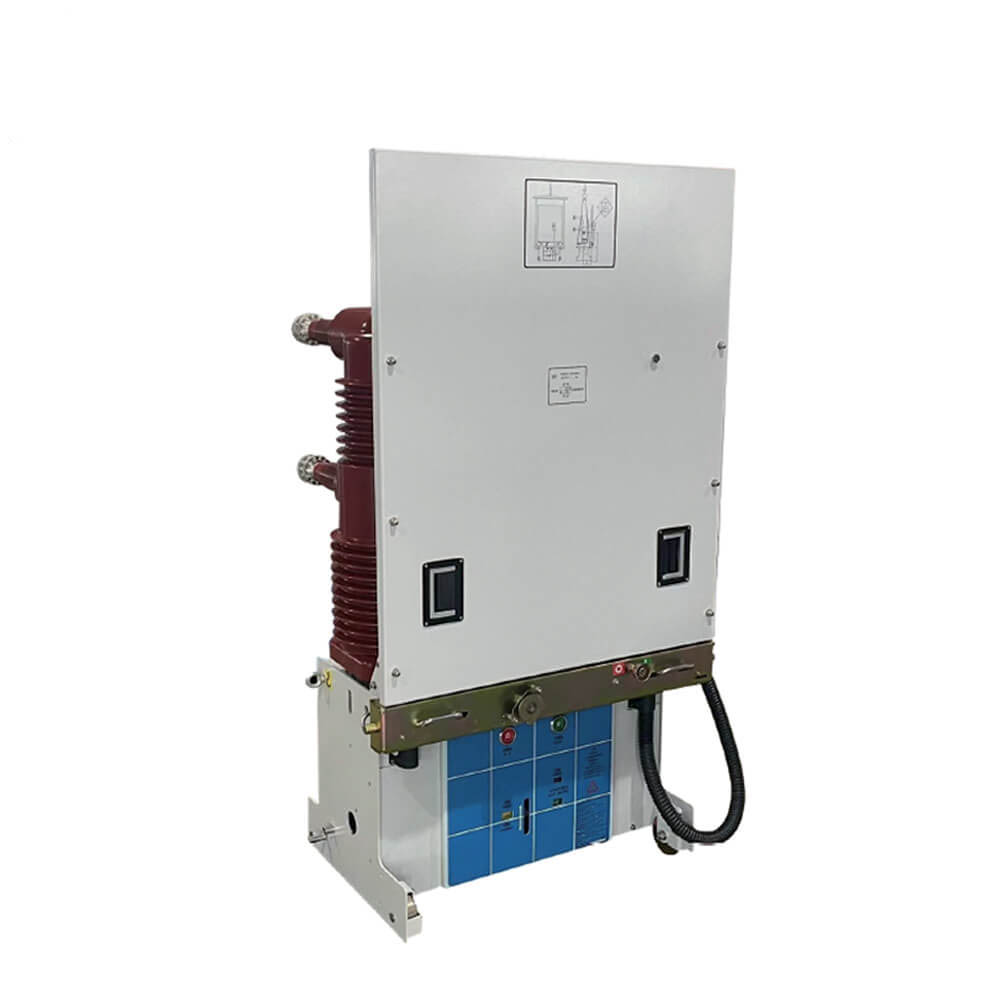

Interruptor de circuito de vacío montado en el piso de 35kV con mecanismo de manantial VBI operado
El interruptor de circuito de vacío de la serie VSG-40.5 es un nuevo tipo de 50Hz trifásico de acuerdo con el concepto de diseño único y combinado con la demanda y el desarrollo del mercado, el voltaje nominal de la punzada interior de 40.5kV, se puede proporcionar a las empresas industriales y mineras, la planta de energía y la subestación como el control y la protección del equipo eléctrico, y es adecuado para una operación frecuente.
El interruptor de circuito vacío de alto voltaje de VBI es un dispositivo interior con CA trifásico de CA 50Hz y un voltaje nominal de 40.5kV. Se puede utilizar para el control y la protección de los equipos eléctricos en empresas industriales y mineras, plantas de energía y subestaciones, especialmente para lugares con operaciones frecuentes. El formulario de instalación del interruptor de circuito en el gabinete del interruptor puede ser un tipo fijo o un tipo retirable instalado en un tranvía. El interruptor de vacío de alto voltaje de VBI tiene un rendimiento confiable y es fácil de instalar. Es la mejor opción para el control y la protección de los sistemas de transmisión y distribución de alto voltaje.

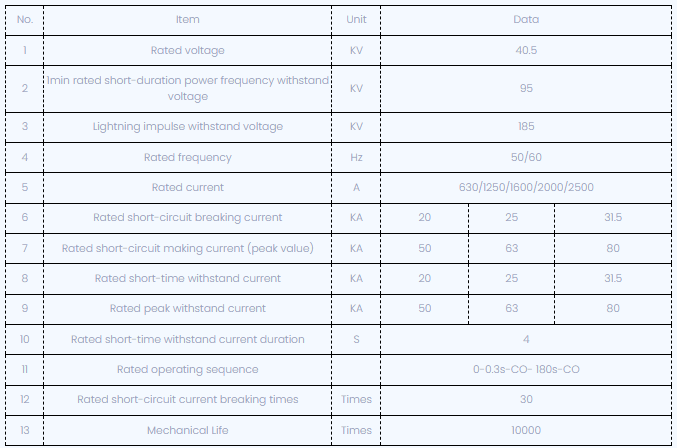

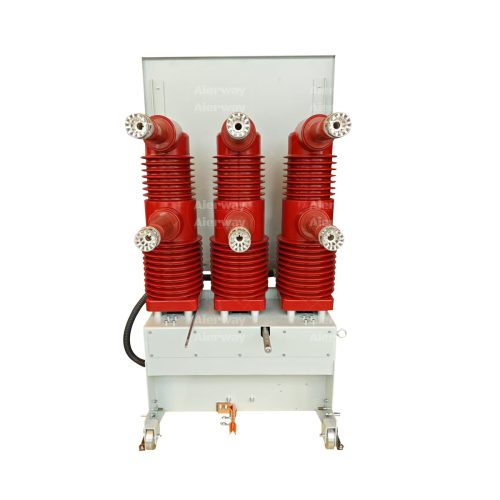

El interruptor de circuito de vacío montado en el piso VBI-40.5 es un dispositivo de conmutación de alto rendimiento y medio de voltaje diseñado para una protección confiable y control de sistemas eléctricos con clasificación de 40.5kV. Utilizando la tecnología avanzada de interruptor de vacío, garantiza un enfriamiento eficiente de arco, mantenimiento mínimo y una larga vida útil operativa. Ideal para redes de distribución de energía, plantas industriales y subestaciones, este interruptor combina una construcción robusta con operación fácil de usar.
Calificación actual:Hasta 2500A Continua, 31.5ka Capacidad de ruptura de cortocircuito.
Interruptor de vacío:Sellado herméticamente, sin mantenimiento y ecológico (sin gas SF₆).
Mecanismo:Mecanismo 储能 储能 储能 operado por manantial para el cierre/apertura rápido (<50 ms).
Seguridad:Diseño anti-deslizamiento integrado, enclavamientos mecánicos/eléctricos e interruptores de conexión a tierra.
Cumplimiento de estándares:Se encuentra con IEC 62271, GB/T 1984 y ANSI C37.04.
3.1 Verificaciones de preinstalación
Verifique el embalaje intacto y sin daños físicos.
Confirmar los parámetros nominal coinciden con los requisitos del sistema.
Asegúrese de una base de concreto sin vibraciones.
3.2 Pasos de montaje
Asegure el interruptor al piso con pernos de anclaje (recomendado M16).
Conecte las barras colectivas primarias con configuración de torque según las especificaciones del fabricante (por ejemplo, 50 nm).
Cable de control secundario de cable a los terminales (etiquetados "Abrir/cerrar bobina", "Contactos auxiliares").
Cierre el chasis del interruptor de forma segura (resistencia al suelo ≤4Ω)
4.1 Operación manual
Cierre: gire el mango manual en sentido horario hasta que un "clic" confirme el compromiso.
Apertura: presione el botón Rojo "Trip" o tire de la palanca de viaje mecánico.
4.2 Operación eléctrica
Aplique 220VDC/110VAC a la bobina de cierre (pulso momentáneo) para el control remoto.
Use el interruptor selector local/remoto para el modo.
4.3 Indicadores y alarmas
LED verde: Breaker cerrado.
LED rojo: interruptor abierto/tropezado.
Contactos de alarma: activación para la pérdida de presión SF₆ (si está equipado) o resorte
5.1 Verificaciones de rutina
Inspeccione contactos cada 5,000 operaciones (a través de la ventana gráfica).
Lubrique las partes móviles anualmente con grasa de alta temperatura.
Pruebe la resistencia del aislamiento (> 1000MΩ @5kV).
5.2 Problemas comunes
No se cierre: verifique las condiciones de alimentación de control, carga de resorte o enclavamiento.
Calefacción excesiva: apriete las conexiones; Medir la resistencia de contacto (<50μΩ).
Desenergiza el interruptor antes de servir.
Solo el personal capacitado debe realizar el mantenimiento.
Nunca opere con daños visibles o ruidos anormales.
Deseche los interruptores de vacío como desechos electrónicos (no peligrosos).
Reciclar metales y plásticos según las regulaciones locales.
 |
 |

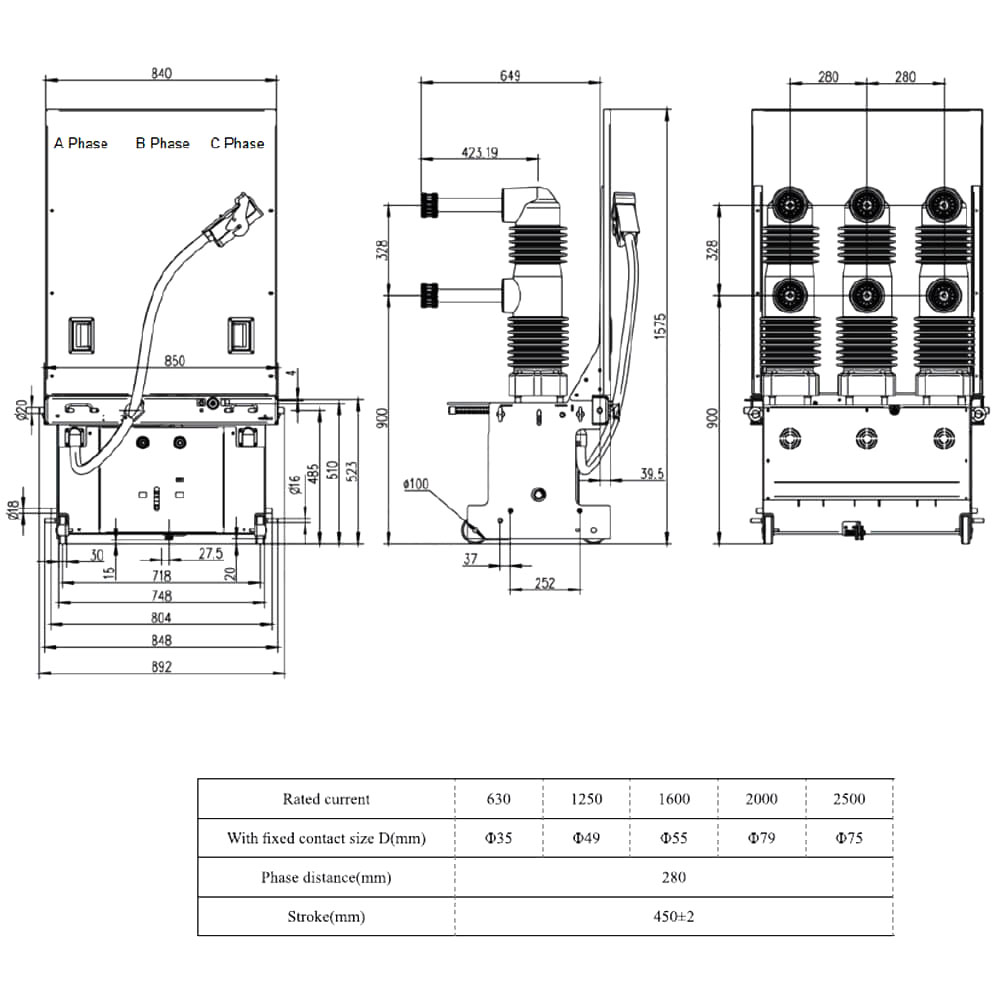

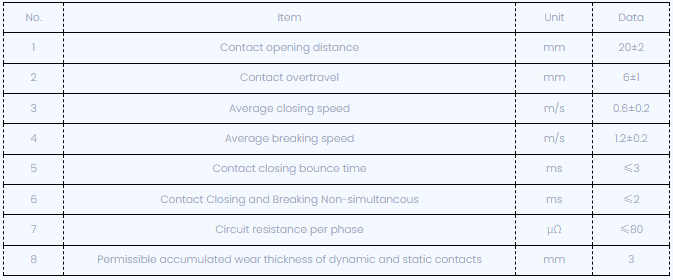

Después de ajustar el disyuntor, los parámetros característicos mecánicos se muestran a continuación:
1. Temperatura ambiente: -10c ~ +40c (permite el almacenamiento y el transporte a -30 grados centígrados);
2. Humedad ambiental: la humedad promedio de un día no debe ser más del 95%. La humedad promedio de un mes no debería ser más del 90%;
3. Presión de vapor saturado: la presión promedio de un día no debe ser más de 2.2kPa; La presión promedio de un mes ya no debería ser
que 1.8kPa;
4. Altitud: ≤1500m;
5. Intensidad del terremoto: ≤8 grados;
6. Debe instalarse en el lugar sin incendio, explosión, suciedad grave y erosión química y vibración violenta.
