Válvula solenoide de fluido de 2/2 vías serie 2S (acción directa + operada por piloto)

Marca:SOLH de Richge Tecnología

Descripción general del producto

  1. La serie SOLH 2S son válvulas solenoides de cierre de fluido normalmente cerradas de 2/2 vías, divididas en dos líneas de productos completas:

     -- 2S de acción directa (serie de orificio pequeño 030/050)

     -- 2S operado por piloto (serie de 150~500 orificios grandes)

  2. Diseñado para el control automático de encendido/apagado de agua limpia, aire comprimido, aceite lubricante, fluido de corte refrigerante y tuberías de líquidos débilmente corrosivos. Estructura integrada compacta con sellado a prueba de fugas; Las bobinas soportan una energización continua a largo plazo.

     -- Tipo de acción directa: apertura total bajo presión diferencial cero de 0 MPa, ideal para ramas de microfluidos de baja presión

     -- Tipo operado por piloto: Gran diámetro y alta capacidad de flujo para tuberías de suministro principales con tuberías de gran tamaño

  3. Ampliamente combinado con circuitos de enfriamiento de máquinas herramienta, líneas de pulverización de limpieza, sistemas de drenaje de compresores de aire, equipos de tratamiento de agua y automatización de fluidos de envasado de alimentos.

Clasificación completa de dos líneas de productos: NC de acción directa versus NC operado por piloto

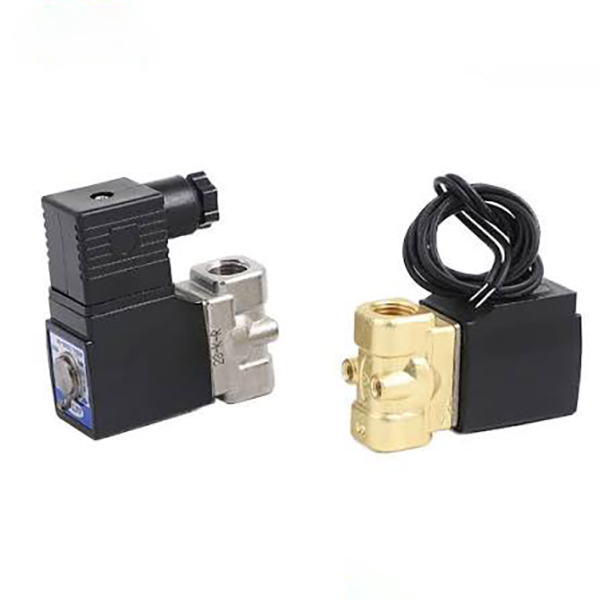

 1. 2S de acción directa normalmente cerrado (ejemplo de modelo: 2S-L030-08)

     -- Principio de funcionamiento:Sin cámara de aire piloto auxiliar; La bobina electromagnética tira directamente del vástago de la armadura para abrir/cerrar el asiento de la válvula. Completamente abierto incluso bajo presión cero de agua/aire de 0 MPa.

        * Apagado: El resorte presiona el sello para cortar completamente el fluido de la tubería;

        * Encendido: la bobina tira de la armadura hacia arriba para abrir el puerto de la válvula para el paso del fluido.

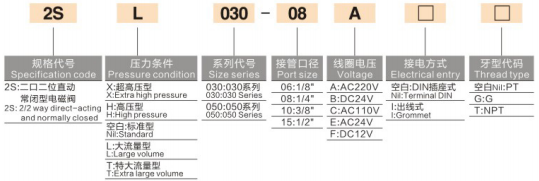

    -- Regla de codificación de modelo completa:2S - Sufijo de presión - Serie de tamaños - Rosca de puerto - Voltaje de bobina - Tipo de cableado - Estándar de rosca

        * 2S: Electroválvula NC de 2/2 vías de acción directa

        * Sufijo de grado de presión: En blanco=Estándar / L=Flujo grande / T=Flujo extra grande / H=Presión alta / X=Presión extra alta

        * Serie de tallas: 030 (mini), 050 (mediano pequeño)

        * Código de puerto: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        * Código de voltaje: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        * Cableado: En blanco = enchufe DIN, I = tipo de cable

        * Rosca: En blanco = rosca cónica PT, G = G paralela BSPP, T = rosca americana NPT

     -- Ventajas principales:

        *Arranque con presión diferencial cero, sin límite mínimo de presión de funcionamiento, funcionamiento estable para microcircuitos de fluido de baja presión

        * Cuerpo ultracompacto, ángulo de montaje arbitrario sin restricción de gravedad

        * Respuesta rápida de milisegundos para ciclos rápidos de conmutación de encendido y apagado

     -- Escenarios de aplicación:

       Pulverizador de aceite de refrigeración para máquina herramienta CNC pequeña, micropulverizador para mini lavadora, microcorte de aire/agua para equipos 3C, suministro de agua auxiliar al vacío, pequeñas tuberías secundarias (G1/8 ~ G1/2).

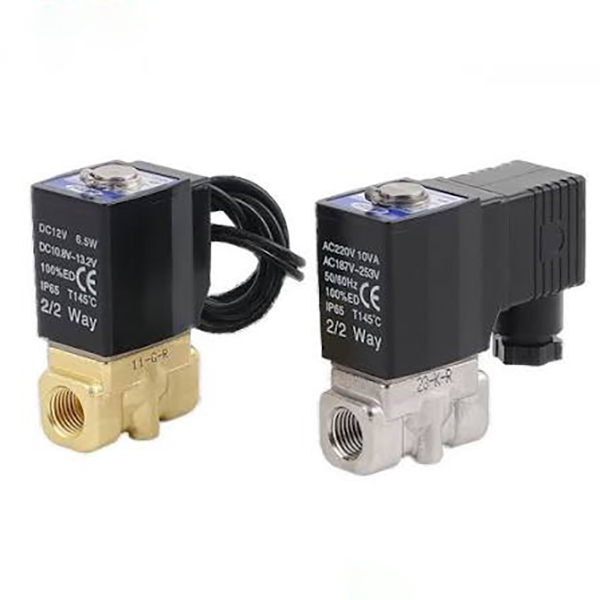

  2. Serie normalmente cerrada operada por piloto 2S

     -- Principio de funcionamiento:Orificio de control piloto en miniatura incorporado; depende de la presión media de la tubería para levantar el diafragma/carrete principal. Se requiere una presión diferencial mínima de 0,05 MPa para una apertura completa. La bobina solo controla un pequeño orificio de purga piloto con bajo consumo de energía.

        * Apagado: Orificio piloto sellado, la presión aguas arriba comprime el sello principal para cerrar la tubería

        * Encendido: la presión de la cámara piloto purga, la presión media eleva el carrete principal para un flujo de fluido de gran volumen; tamaño máximo del orificio hasta Φ50 (G2 pulgadas)

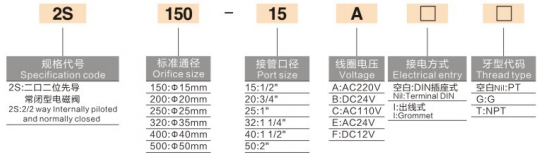

     -- Regla de codificación de modelo completa:2S - Tamaño del orificio - Rosca del puerto - Voltaje de la bobina - Tipo de cableado - Estándar de rosca

        * 2S: Electroválvula NC de 2/2 vías pilotada

        * Tamaño del marco del orificio: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        * Código de puerto: 15=G1/2, 20=G3/4, 25=G1, 32=G1-1/4, 40=G1-1/2, 50=G2

        * Códigos de voltaje/cableado/rosca totalmente consistentes con las variantes de acción directa

    -- Ventajas principales:

        * Gran orificio recto, caudal ultraalto, mínima caída de presión en la tubería para líneas principales de suministro centralizado de agua/aire

        * Una pequeña bobina de bajo voltaje impulsa un cuerpo de válvula de gran diámetro, baja generación de calor, adecuado para un funcionamiento continuo sin parar las 24 horas.

        * Canal de flujo ancho que no es fácil de obstruir, compatible con agua de refrigeración en circulación industrial que contiene impurezas menores en suspensión

     --Escenarios de aplicación:

        Tuberías principales de entrada/drenaje de compresores de aire, circuitos principales de agua de limpieza por aspersión de grandes líneas de montaje, tuberías colectoras de tratamiento de agua a granel, equipos de estampado que enfrían las principales líneas de aceite, sistemas de suministro de agua industriales de servicio pesado.

Funciones universales compartidas del producto (directo + operado por piloto)

  1. Función estándar normalmente cerrada (NC) Valor predeterminado de fábrica

     El apagado automático cuando se corta la energía evita el desbordamiento y las fugas de líquido durante el apagado del equipo para una mayor seguridad del sistema.

  2. Múltiples materiales de sellado opcionales

     -- Caucho de nitrilo NBR estándar: Universal para agua, aire, aceite lubricante

     -- EPDM etileno propileno opcional: resistente a ácidos/álcalis, agua caliente y fluido limpio apto para uso alimentario exclusivo

  3. Bobina duradera de baja potencia y alta temperatura

     Bobina de aislamiento resistente al calor para una activación prolongada y continua, aislamiento estable anti-quemaduras; Opciones de cableado dual (enchufe DIN/cable) para un diseño flexible del gabinete.

  4. Múltiples estándares internacionales de hilos para exportación

     Cono británico PT, paralelo G BSP, rosca americana NPT opcional, compatible con automatización nacional y líneas de producción en el extranjero.

  5. Personalización graduada de presión total

     La serie de acción directa admite personalización de presión estándar/gran flujo/alta/extra alta; Serie piloto nativa nominal para presión de fluido industrial estándar de 0,05 ~ 1,0 MPa.

  6. Montaje universal sin gravedad

     Se puede instalar vertical, horizontal o invertido, se adapta al diseño interno del gabinete eléctrico estrecho.

Tabla unificada de especificaciones técnicas generales

Tabla comparativa de selección completa operada por piloto o directa

Escenarios de aplicación típicos segmentados

  1. Rango de aplicación NC de acción directa

     -- Inyección de aceite de refrigeración de un solo punto y micropulverización para pequeñas máquinas herramienta CNC

     -- Suministro de agua auxiliar de vacío y mini circuito de aire encendido/apagado para equipos de automatización 3C

     -- Pequeñas máquinas de limpieza ultrasónica, circuitos de control de microfluidos de laboratorio.

     -- Rama de mantenimiento de equipos, interruptor de agua/gas de un solo punto para instalaciones pequeñas

  2.Rango de aplicación NC operado por piloto

     -- Drenaje completo de la máquina del compresor de aire y cierre de la tubería de aire principal

     -- Control del circuito de agua principal para equipos de limpieza por aspersión de líneas de montaje grandes

     -- Equipos de tratamiento de agua a granel y tuberías colectoras de enfriamiento de circulación de alto flujo

     -- Envases de alimentos, equipos químicos, válvula de cierre principal de fluido de gran diámetro

Reglas básicas de juicio de selección

     -- Presión estática de tubería <0,05 MPa, suministro de microfluido intermitente → Debe elegir 2S de acción directa

     -- Tamaño de tubería ≥G1/2, cabezal principal de alto flujo, presión de agua/aire estable a largo plazo → Seleccione 2S operado por piloto

     -- Agua caliente, grado alimenticio, medio ácido/álcali débil: especifique el sello EPDM al realizar el pedido

     -- Cableado centralizado dentro del gabinete de control de la máquina: priorice el tipo de cableado del conector DIN

     -- Equipo húmedo para exteriores: elija el tipo de cable con prensaestopas impermeable

Soluciones completas combinadas de circuitos neumáticos y de fluidos

  1. Circuito derivado de enfriamiento pequeño

     -- Unidad de servicio de aire AFC → válvula solenoide 3/2 serie 3V → tubería de PU → válvula de acción directa 2S (control de circuito de agua de refrigeración)

  2. Circuito completo del cabezal de agua principal de la máquina

     -- Tubería principal del tanque de agua/compresor de aire → válvula piloto 2S de gran diámetro → ramales de pulverización multiestación

  3. Circuito de taller de fluidos a prueba de explosiones

     -- Unidad de tratamiento de fuente de aire a prueba de explosiones → Válvula de 3 vías a prueba de explosiones 50-VPE + válvula piloto personalizada de bobina a prueba de explosiones 2S

Resumen de una oración

     La válvula solenoide de fluido normalmente cerrada de 2/2 vías de la serie SOLH 2S se divide en un modelo de orificio pequeño de acción directa y arranque sin presión y una variante de orificio grande operada por piloto de alto flujo y baja potencia, con sellos NBR/EPDM opcionales, compatibilidad con múltiples hilos y voltajes, ampliamente utilizada para el control automático de cierre de agua, aire y aceite en máquinas herramienta, líneas de lavado, tratamiento de agua y equipos de automatización de envasado de alimentos.
