Válvula solenoide serie 5V | Válvula de control neumática de baja potencia, alta frecuencia y 5/2 y 5/3 vías

Marca: SOLH de Richge Technology | Reemplazo totalmente compatible para válvula solenoide de gama alta serie AirTAC 5V

1. Descripción general del producto

     La serie SOLH 5V es una válvula solenoide direccional neumática de 5 puertos de alta gama totalmente intercambiable con la serie 5V original de AirTAC. cubre5/2 vías dos posiciones y5/3 vías tres posiciones tipos funcionales. Al adoptar una estructura deslizante de carrete avanzada con un diseño de bobina de bajo consumo y ahorro de energía, presenta una vida útil ultralarga, conmutación estable de alta frecuencia y una baja tasa de fallas. Con estructura de escape piloto interno y grado de protección IP65, es amigable para limpiar entornos de trabajo como electrónica, alimentos y tratamientos médicos. Utilizada profesionalmente para el control alternativo de cilindros de doble acción, es la válvula de control central preferida para sistemas neumáticos automatizados de alto nivel.

  1.1 Puerto principal y definición de funciones

     • Configuración de 5 puertos: P (entrada de aire principal), A/B (salidas de trabajo duales), R/S (puertos de escape independientes dobles)

     • 5/2 vías de dos posiciones: Función de inversión unidireccional, control completo del ciclo de extensión y retracción del cilindro

     • 5/3 vías de tres posiciones: Equipado con posición neutral media, soporte de parada del cilindro, mantenimiento de presión y funciones de restablecimiento completo del escape.

     • Aplicación principal: Especializado para el control de operación alternativa de carrera completa de todos los cilindros neumáticos de doble acción

2. Clasificación de productos básicos y lógica funcional

  2.1 Electroválvula de dos puntos de 5/2 vías

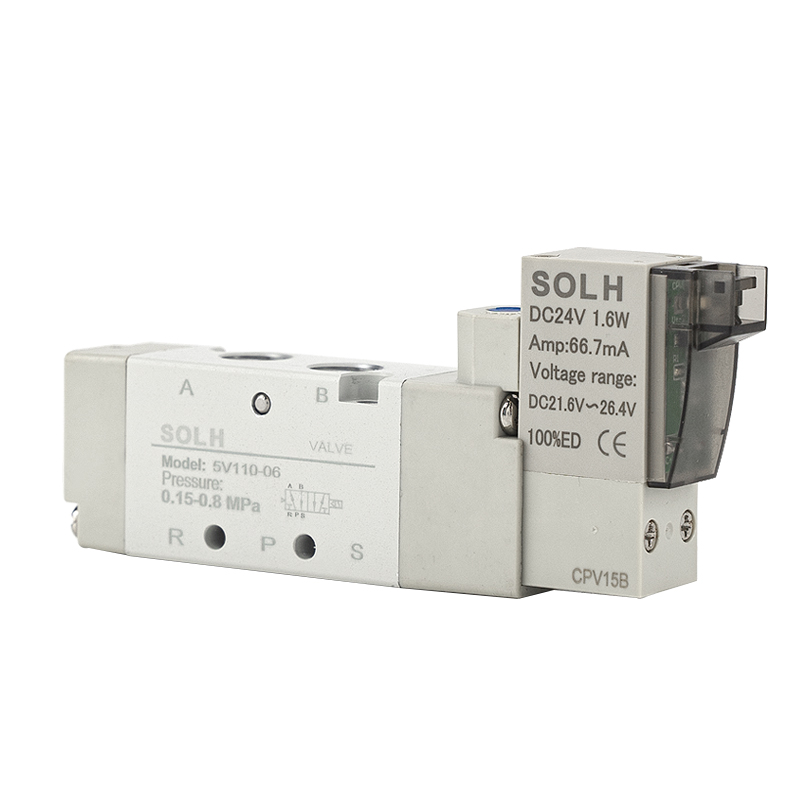

     • Control eléctrico único (5V110/210/310): Electrificado para conmutación direccional, reinicio automático por resorte de apagado, adecuado para control de avance alternativo convencional

     • Doble Control Eléctrico (5V120/220/320): Electrificado para completar la acción de inversión, memoria de estado de apagado y autosujeción, adecuado para condiciones de trabajo de bloqueo de posición de larga duración

  2.2 Electroválvula de 5/3 Vías de Tres Puntos (Doble Control Eléctrico)

     Tres funciones neutrales centrales opcionales para cumplir con diversos requisitos de procesos en el sitio:

     • 30C (Central Cerrado): Puerto P de posición central cerrado, los puertos A/B se comunican con los puertos de escape R/S, logrando la parada del cilindro y el mantenimiento de la presión en cualquier posición de carrera.

     • 30E (escape central): Puerto P en posición central cerrado, puertos dobles A/B completamente agotados, el cilindro se reinicia rápidamente sin presión residual

     • 30P (Mantenimiento de presión central): El puerto P de posición central se comunica con los puertos A/B, los puertos de escape R/S cerrados, manteniendo estable la presión de la tubería del sistema

3. Modelos convencionales, calibre y parámetros de flujo

4. Parámetros técnicos básicos

5. Interpretación rápida de la codificación del modelo

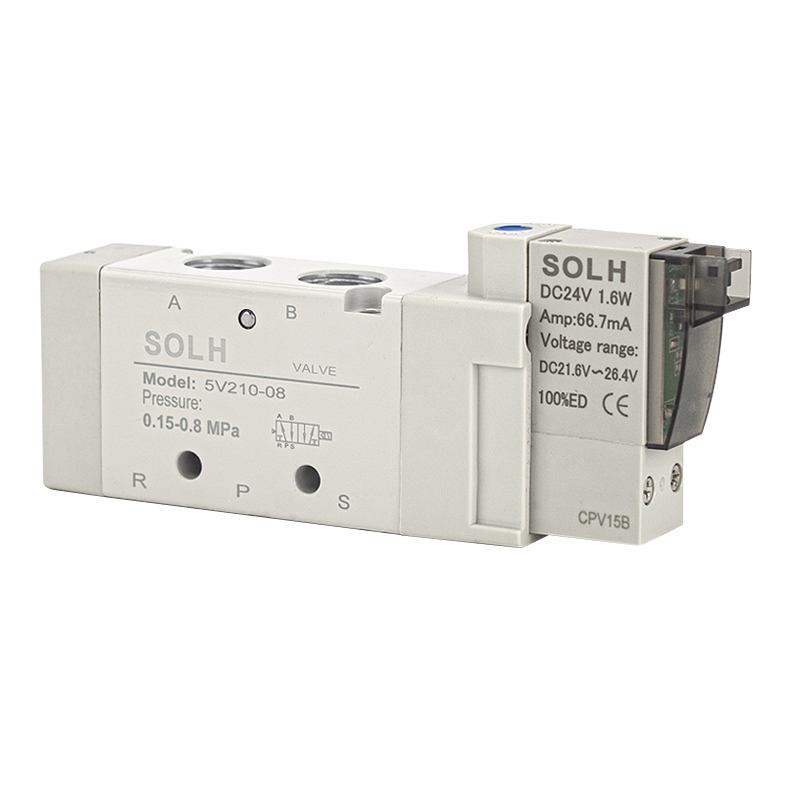

     Tomando 5V210-08 DC24V como ejemplo estándar

     • 5V: Código de serie para electroválvula neumática de 5 puertos y 2/3 posiciones

     • 2: Especificación de la serie 200, correspondiente al calibre convencional G1/8 y G1/4

     • 10: Control eléctrico único tipo 2 posiciones;20 = tipo de control eléctrico doble;30C/E/P = tipo funcional central de 3 posiciones

     • 08: Interfaz calibre G1/4;06 =G1/8;M5 = rosca micro M5

     • CC 24 V: Tensión nominal;B significa DC24V,A significa AC220V, múltiples opciones de voltaje disponibles

6. Ventajas principales del producto

     • Bajo consumo y vida útil ultralarga: La bobina de ahorro de energía de baja potencia de 0,9 W reduce el consumo de energía de funcionamiento a largo plazo. Al adoptar una estructura de sellado de carrete de alta precisión con baja resistencia a la fricción, admite más de 30 millones de ciclos de conmutación estables y minimiza la frecuencia de mantenimiento posterior.

     • Respuesta ultrarrápida de alta frecuencia: El diseño optimizado del paso de aire interno logra un tiempo de respuesta de conmutación de 0,05 segundos, adaptándose perfectamente a los requisitos de acción cíclica de alta frecuencia de las líneas de producción automatizadas.

     • Adaptabilidad al ambiente limpio: La estructura de escape piloto interno centralizada incorporada evita la contaminación externa por desbordamiento de petróleo y gas, cumpliendo plenamente con los estándares de producción limpia y libre de polvo de las industrias electrónica, alimentaria y médica.

     • Fuerte integración y depuración conveniente: Admite la instalación integrada del banco de válvulas del colector para ahorrar espacio en el equipo. Equipado con un botón manual en el cuerpo de la válvula, lo que facilita la depuración de una sola válvula y la operación de prueba del equipo.

     • Rendimiento estable y resistente a la intemperie: Amplio rango de adaptación de temperatura y grado IP65 a prueba de agua y polvo, funcionamiento estable en entornos industriales complejos interiores y exteriores.

7. Escenarios de aplicación típicos

     • Control alternativo del cilindro de doble efecto: Ampliamente utilizado para manipulación automática, empuje de materiales, sujeción de accesorios, posicionamiento giratorio y otras acciones neumáticas alternativas.

     • Líneas de producción automatizadas de alto estándar: Aplicado a líneas de soldadura de automóviles, sellado y corte de envases, montaje electrónico de superficies, llenado de alimentos y otros equipos de automatización de precisión.

     • Condiciones de trabajo limpias y de alta frecuencia: Tipo de válvula preferido para escenarios industriales que requieren inversión frecuente, cero contaminación y funcionamiento continuo estable a largo plazo.

8. Distinción de selección: válvula solenoide serie 5V frente a serie 4V

Resumen de una oración

     La serie SOLH 5V es una válvula solenoide neumática de 5/2 y 5/3 vías de alta gama con bajo consumo de energía, vida útil ultralarga y rendimiento de conmutación rápido de alta frecuencia. Con escape interno limpio y diseño IP65 a prueba de agua y polvo, es la válvula de control de núcleo óptima para cilindros de doble acción y sistemas neumáticos automatizados limpios de alto estándar, totalmente compatible con la serie 5V original de AirTAC.
