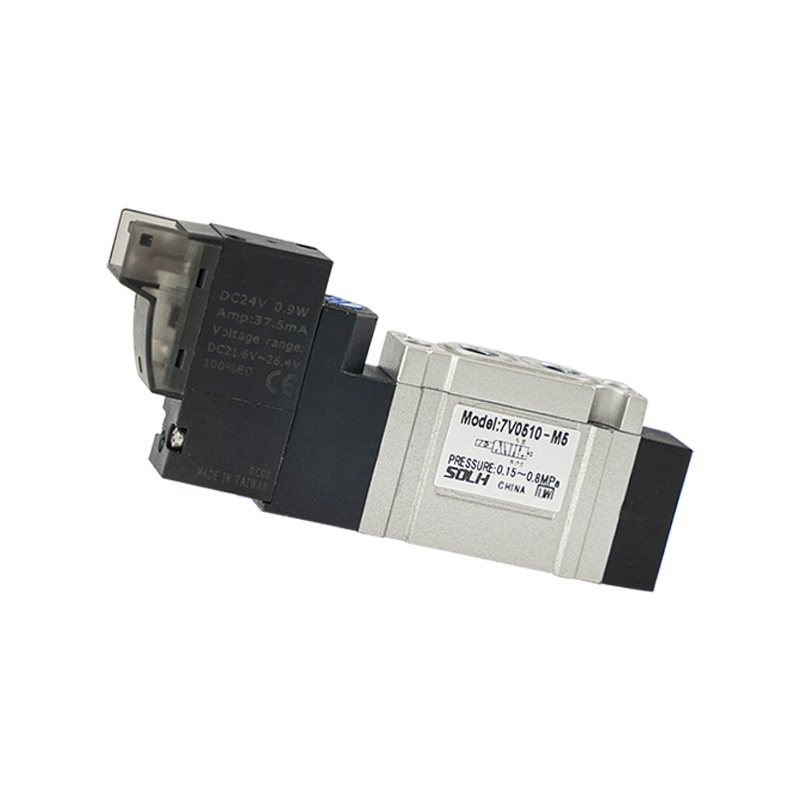

Válvula solenoide 5/2 y 5/3 operada por piloto compacta serie 7V

Marca:SOLH de Richge Tecnología

Posicionamiento del producto

     La serie SOLH 7V es una electroválvula direccional compacta pilotada que cubre funciones de 5/2 y 5/3 vías, especialmente diseñada para circuitos neumáticos estándar generales. Al adoptar una estructura de escape centralizada interna con un canal de flujo optimizado, ofrece una gran capacidad de flujo notable, una respuesta de conmutación rápida y un bajo consumo de energía. Puede usarse de forma independiente o ensamblarse en bancos de válvulas múltiples para el control centralizado de múltiples cilindros.

Estructura central y clasificación funcional

 1. Definición de función de puerto y posición:

   1.1 Válvula solenoide de 5/2 vías: 1 entrada P, 2 puertos de trabajo A/B, 2 puertos de escape R/S

     -- 10 sufijo: Retorno por resorte monoestable de bobina simple

     -- 20 sufijo: Tipo de enclavamiento de doble solenoide de doble bobina

   Electroválvula de doble bobina de 1,2 5/3 vías (3 funciones de núcleo central)

     -- 30C Centro cerrado: Todos los puertos completamente sellados en la posición media para bloquear la presión del cilindro para sujetar con abrazadera

     -- Escape central 30E: A y B conectados al escape R/S para liberar la presión residual de forma segura

     -- Suministro de presión central 30P: P conectado a A y B, ambos lados del cilindro mantienen la presión del aire

  2. Característica estructural y motriz

     -- Tipo de accionamiento: Diseño operado por piloto, baja presión de arranque, respuesta ultrarrápida y gran caudal de salida

     -- Escape centralizado interno: El aire del piloto se expulsa uniformemente a través de los puertos de escape principales R/S, tuberías limpias y ordenadas sin escape del piloto disperso.

Tabla de parámetros de flujo y tamaño de la serie

Especificaciones técnicas generales universales

     -- Rango de presión de funcionamiento: 0,15 ~ 0,8 MPa

     -- Presión de prueba de prueba: 1,2 MPa

    -- Temperatura de funcionamiento: -20 ℃ ~ +70 ℃ (sin formación de hielo en el suministro de aire)

     -- Tiempo de respuesta de conmutación: ≤50 ms

     -- Frecuencia máxima de funcionamiento: 5 Hz

     -- Consumo de energía de la bobina: CC = 0,7 W; CA = 1,1VA

     -- Opciones de voltaje estándar

        CC: 12 V (F), 24 V (B)

        CA: 110 V (C), 220 V (A)

     -- Grado de protección: IP40 resistente al polvo

     -- Material del cuerpo de la válvula: aleación de aluminio fundido a presión

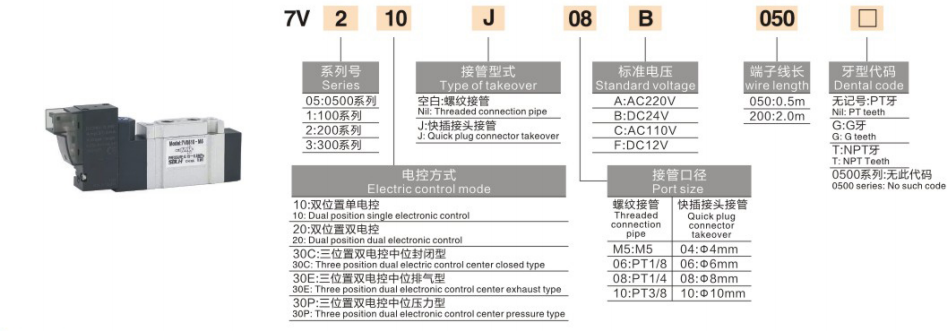

Regla completa de nomenclatura del modelo

  1. Modelo de ejemplo: 7V210J08B050

     -- 7V: Código de serie para válvula solenoide compacta 5/2 y 5/3 operada por piloto

     -- 2: Código de tamaño (2 = serie 7V200, puerto de 1/4")

     -- 10 / 20 / 30C/30E/30P: Función de circuito

        10=5/2 bobina simple; 20=5/2 doble bobina; 30 series = 5/3 de tres posiciones

     -- J: Formulario de conexión del puerto; J = conexión rápida a presión, en blanco = conexión roscada estándar

     -- 08: Código de tamaño de puerto (08 = 1/4")

     -- B: Código de voltaje de la bobina (B=DC24V, A=AC220V)

     -- 050: Código de longitud del cable (050 = cable de 0,5 metros)

Modelos de referencia estándar comunes

  1. Serie 5/2 de dos posiciones

     -- Retorno por resorte simple: 7V110-06 (1/8", DC24V)

     -- Enganche de doble bobina: 7V220-08 (1/4", AC220V)

  2. Serie 5/3 de tres posiciones

     -- Mantenimiento de presión en centro cerrado: 7V130C-06

     -- Liberación de presión de escape central: 7V230E-08

     -- Puerto doble central presurizado: 7V330P-10

Ventajas principales del producto

  1. Rendimiento mejorado de alto flujo

     -- Diseño optimizado del corredor aerodinámico interno, la capacidad de flujo aumentó alrededor de un 30% en comparación con las válvulas solenoides tradicionales de la serie 4V, logrando una velocidad de extensión y retracción del cilindro más rápida.

  2. Instalación flexible multidireccional y opciones de puerto dual

     -- Admite montaje horizontal y vertical; Dos modos de conexión: puerto de rosca estándar o conector rápido para un montaje rápido de tubos.

  3. Diseño modular integrado múltiple

     -- Compatible con base de válvulas de colector multiestación, múltiples válvulas apiladas juntas para ahorrar espacio en la instalación del gabinete y simplificar el diseño de la tubería de aire principal.

  4. Bobina de potencia ultrabaja

     -- El diseño de la bobina de baja potencia reduce la generación de calor, adecuado para condiciones de trabajo con energía continua a largo plazo con menor consumo de energía.

  5. Vida útil ultralarga

     -- Carrete interno de precisión y estructura de sellado, rendimiento estable hasta millones de ciclos de conmutación con mantenimiento mínimo.

Resumen de una oración

     La válvula solenoide compacta operada por piloto SOLH 7V cubre variantes de bobina simple/doble completa de 5/2 y variantes de función de tres centros de 5/3 con tamaños de puerto completos de M5~3/8", con un flujo 30% mayor que la serie convencional de 4V, bajo consumo de energía y diseño de colector apilable como válvula de control direccional universal para todos los circuitos neumáticos automatizados estándar.
