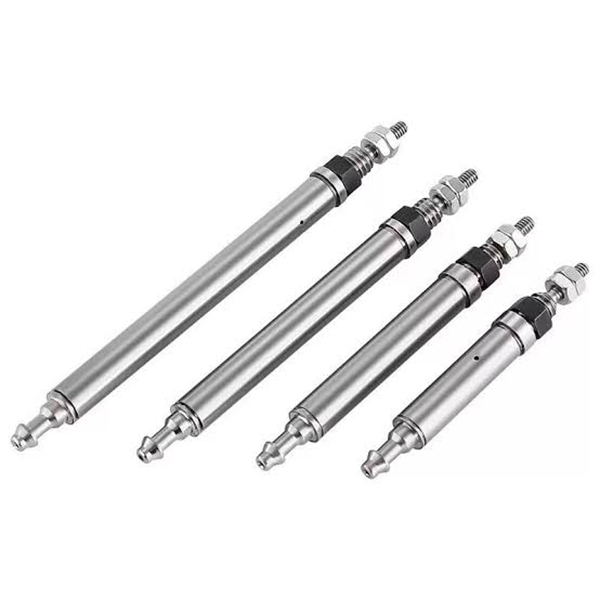

Cilindro de pasador miniatura serie CJ1 (microcilindro de aire ultrapequeño φ2,5/φ4 mm)

Marca: SOLH de Richge Technology

Descripción general del producto

     La serie SOLH CJ1 son cilindros ultraminiatura de tipo pasador de simple o doble efecto. Méritos principales: contorno diminuto ultracompacto, construcción liviana, empuje de bajo rendimiento y respuesta rápida. Diseñado para conducción de precisión en espacios reducidos, tareas de empujar y tirar de microcargas, estaciones en miniatura para electrónica y automatización 3C. Es el actuador principal para aplicaciones de microautomatización.

Estructura central y características de diseño

     -- Tipos de accionamiento: simple efecto (retorno por resorte) y doble efecto. Opciones de diámetro interior: φ2,5 (simple efecto exclusivo); φ4 (disponible para simple/doble efecto).

     -- Característica estructural: Cuerpo redondo, vástago de pistón de pasador delgado, sin cojín incorporado, montaje básico con rosca final. El diámetro exterior del cuerpo del modelo φ4 es de solo 4 mm y el peso neto es tan bajo como varios gramos.

     -- Rendimiento dinámico: la estructura sin amortiguación permite una respuesta rápida del pistón. Velocidad de funcionamiento: 50~500 mm/s, adecuada para movimientos de carrera corta de alta frecuencia.

     -- Material y sellado: cuerpo de aluminio anodizado duro, componentes de sello NBR, diseño sin aceite, compatible con entornos de taller limpios o ligeramente aceitosos.

     -- Instalación Flexible: Versión básica con roscas en ambos extremos para fijación axial. La orientación del puerto en el cabezal del lado de la varilla se puede ajustar ±90°, lo que resulta conveniente para el enrutamiento de tubos en espacios reducidos.

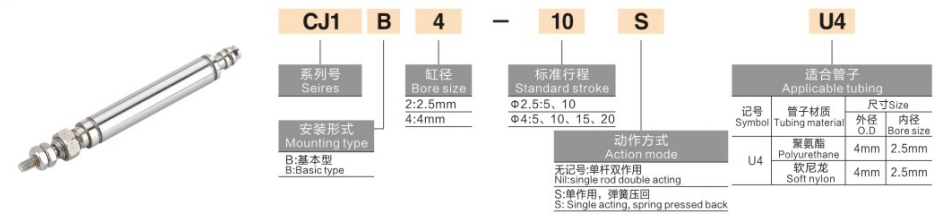

Regla de codificación de modelo completa

   1. Ejemplo de modelo: CJ1B4-10SU4

   2. Ejemplos de referencia de pedidos estándar

     -- CJ1B2-10SU4: Diámetro 2,5, carrera 10, retorno por resorte de simple efecto

     -- CJ1B4-15U4: Diámetro 4, carrera 15, doble efecto

     -- CJ1B4-5SU4: Diámetro 4, carrera 5, retorno por resorte de simple efecto

Especificaciones técnicas del núcleo universal (presión de suministro de 0,5 MPa)

Principales ventajas competitivas

   1. Tamaño ultraminiatura para espacios de instalación reducidos

     -- Diámetro mínimo φ2,5, diámetro exterior del cuerpo φ4, peso de sólo 2~3,5 g, se integra fácilmente en diseños de equipos ultracompactos.

   2. Conducción lineal de precisión de bajo empuje

     -- El empuje de salida varía de 0,64 a 6,3 N a 0,5 MPa, ideal para microcargas ≤100 g, evita daños por impacto en piezas de trabajo pequeñas y delicadas.

   3. Respuesta rápida de alta frecuencia

     -- La estructura sin amortiguación ofrece una actuación rápida y admite una operación de carrera corta de ≥300 ciclos por minuto para aumentar la eficiencia de la producción.

   4. Funcionamiento sin aceite y larga vida útil

     -- El sistema de sellado NBR admite aire comprimido sin aceite para entornos de producción limpios; vida útil mecánica ≥3 millones de ciclos.

   5. Dirección del puerto ajustable y montaje sencillo

     -- Puerto de aire del lado del vástago giratorio ±90°. Las roscas externas de doble extremo permiten el bloqueo axial directo sin soportes de montaje adicionales, lo que simplifica la puesta en servicio in situ.

Opciones de montaje y aplicaciones industriales típicas

   1. Formas de montaje

     -- Montaje de rosca axial: Atornille directamente ambos extremos al equipo para un movimiento recto de vaivén.

     -- Montaje de soporte lateral: Soporte en miniatura opcional para instalación lateral, adecuado para conducción oscilante o lateral

   2. Escenarios de aplicación típicos

     -- 3C y electrónica: pruebas de durabilidad de botones móviles, sujeción de piezas de microplástico, expulsión y posicionamiento de chips

     -- Instrumentación de precisión: conmutación de miniválvulas, posicionamiento de fibra óptica, mecanismos de ajuste fino

     -- Automatización general: carga/descarga de microcomponentes, pelado de etiquetas liviano, accionamiento de plantilla en miniatura

     -- Equipo médico: movimiento telescópico de instrumentos pequeños, propulsión de microfluidos, conjuntos de posicionamiento de precisión

Guía de selección rápida de 3 pasos

   1. Selección del diámetro según la carga útil

     -- φ2,5 para carga ≤50g；φ4 para carga 50~100g. Reserva un margen de seguridad mínimo del 50% debido a las características de bajo empuje.

   2. Confirmación de accidente cerebrovascular

     -- Seleccione la carrera según la distancia de recorrido requerida; priorice carreras más cortas para una operación estable de alta frecuencia.

   3. Selección del modo de acción

     -- Simple efecto (con sufijo S): Empuje/tracción unidireccional con restablecimiento por resorte para diseño de seguridad ante fallas de energía

     -- Doble efecto: Accionamiento lineal preciso bidireccional sin muelle de retorno

Resumen de una oración

     El cilindro neumático de pasador ultraminiatura SOLH CJ1 está disponible en variantes de retorno por resorte simple y de doble acción con diámetro interior de φ2.5 / φ4, diseño compacto ultraligero y dirección de puerto de aire ajustable, lo que proporciona un movimiento microlineal de precisión de bajo empuje, ampliamente adoptado para pruebas 3C, instrumentos de precisión y equipos médicos de automatización en miniatura.
