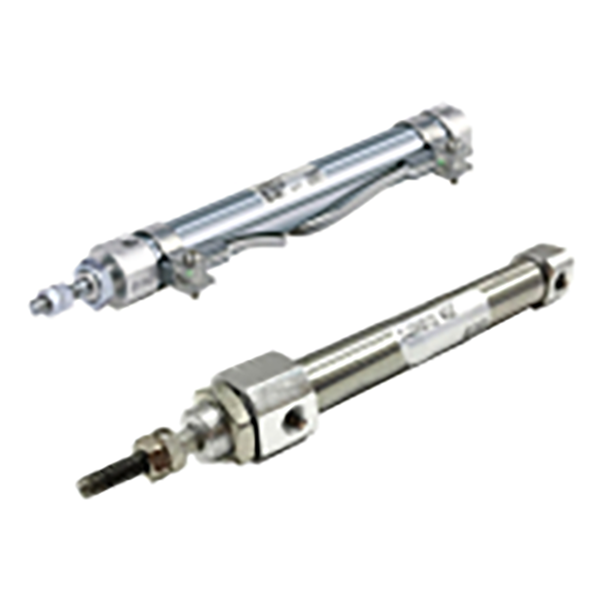

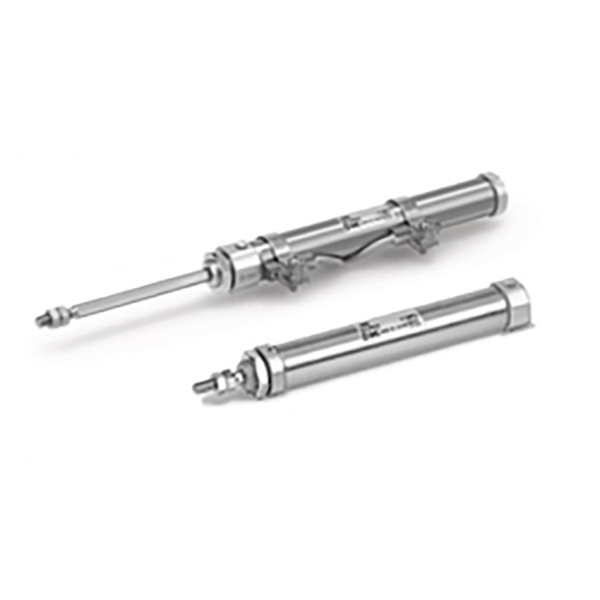

Mini cilindro de acero inoxidable serie CJ2K｜Tipo de varilla no giratoria

Marca: SOLH de Richge Technology

Descripción general del producto

     La serie SOLH CJ2K es un mini cilindro de acero inoxidable con vástago no giratorio, derivado de la familia de mini cilindros CJ2. Característica principal: vástago de pistón antirotación hexagonal integrado con estructura de guía interna para evitar que el vástago del pistón gire durante la extensión y retracción. Ideal para estaciones de precisión donde el accesorio final debe mantener una posición angular fija. Adoptando un barril de acero inoxidable 304, compacto y liviano. Admite tres modos de funcionamiento: doble efecto, simple efecto con retorno por resorte y simple efecto con extensión por resorte. Tamaños de orificio: Φ10, Φ16. Totalmente dimensionalmente intercambiable con el CJ2K original importado. Anillo magnético incorporado opcional compatible con interruptores magnéticos M9BW. Ampliamente adoptado en pequeñas aplicaciones de automatización, equipos 3C, herramientas de precisión y empuje de plantillas.

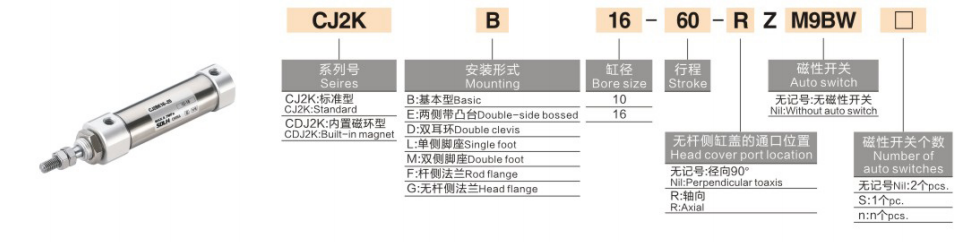

Explicación completa de la codificación del modelo

   1. Ejemplo de modelo: CJ2KB10-30SZ-M9BW-B

   2. Ejemplo de pedido

    CJ2KB10-30SZ-M9BW

     -- Mini cilindro no giratorio, montaje básico, diámetro 10, carrera 30, retorno por resorte de simple efecto, anillo magnético incorporado, equipado con interruptor magnético M9BW.

Estructura central y ventajas de rendimiento

   1. Antirrotación mecánica del vástago del pistón hexagonal (Core Advantage)

     -- Vástago de pistón de sección transversal hexagonal combinado con casquillo guía delantero para restringir la rotación circunferencial.

     -- Precisión antirotación: Φ10 ≤ ±1,5°; Φ16 ≤ ±1°.

     --  ✅ Resuelva los problemas de deflexión causados ​​por la torsión libre del vástago de pistón redondo ordinario durante el movimiento alternativo.

   2. Barril de acero inoxidable 304, contorno delgado y compacto

     -- Resistencia al óxido y rendimiento a prueba de humedad; La estructura cilíndrica ahorra espacio de instalación dentro de gabinetes de equipos compactos.

   3. Múltiples modos de operación disponibles

     -- Doble efecto: Suministro de aire en ambos lados, empuje estable, preferido para producción en masa continua

     -- S Retorno por resorte: se extiende cuando está energizado, se retrae automáticamente después de una pérdida de energía

     -- Extensión del resorte T: retraiga cuando esté energizado, extensión automática después de una pérdida de energía para cumplir con los requisitos de restablecimiento de seguridad

   4. Opciones de montaje diversificadas

     -- Tipo básico, soporte de pie L, brida F, doble horquilla D. Soporta montaje vertical, horizontal e invertido.

   5. Operación sin aceite

     -- Grasa prerevestida de larga duración en el interior, compatible con aire comprimido seco sin aceite para un funcionamiento estable a largo plazo.

   6. Detección de posición magnética opcional

     -- Versión Z equipada con imán incorporado, coopera con el interruptor M9BW para enviar señal de extensión/retracción en el lugar al PLC para control de enclavamiento automático.

   7. Cojín de goma estándar

     -- Almohadillas de goma integradas en ambos extremos para absorber el impacto del pistón y reducir el ruido de funcionamiento.

Especificaciones técnicas estándar

   1. Empuje de salida teórico a 0,5 MPa (N)

Comparación de selección: varilla redonda CJ2 no giratoria VS estándar CJ2

    1. ✅ Prefiere CJ2K en estas condiciones de trabajo

     -- Plantillas planas, horquillas de cambio o pasadores de posicionamiento montados en el extremo del vástago, se prohíbe la deflexión de la carga;

     -- Pequeñas herramientas de indexación, que empujan las piezas de trabajo dentro de las ranuras guía;

     -- Alimentación lineal de cámaras y accesorios de inspección que requieren un ángulo constante;

     -- Abrazaderas planas conectadas al vástago del pistón, la torsión provocará atascos de material o fallas de posicionamiento.

   2. ❌ Escenarios aceptables del estándar CJ2

     -- Expulsión simple, empujando piezas redondas, sin restricción angular de carga, prioridad de costos.

Guía de selección de 3 pasos

   1. Confirmar el requisito antitorsión

     -- Accesorio plano/cuadrado con ranura de posicionamiento → Debe elegir la versión no giratoria CJ2K.

   2. Seleccione el modo de operación

     -- Alternativo continuo y empuje máximo → Doble efecto (sin sufijo S/T)

     -- Extender con aire, retraerse automáticamente después del apagado → S retorno por resorte

     -- Retraer con aire, expulsión automática después del apagado → Extensión del resorte T

   3. Configurar el sensor y el montaje

     -- Se requiere retroalimentación de posición del PLC: agregue el sufijo Z (imán incorporado) + interruptor magnético M9BW

     -- Selección de montaje: Brida F para instalación en el extremo; Pie L para montaje en marco lateral; Doble horquilla D para movimiento de giro con bisagras

Escenarios de aplicación típicos

     -- Automatización 3C: empuje de plantilla plana de PCB, posicionamiento de conectores en ranuras

     -- Equipo de Inspección Óptica: Cámara de alimentación lineal con ángulo de detección fijo

     -- Herramientas y accesorios pequeños: expulsión de piezas de trabajo planas, alimentación de material en ranuras guía

     -- Maquinaria de embalaje: posicionamiento de cajas planas, empuje de etiquetas pequeñas

     -- Automatización de laboratorios y talleres húmedos (barril antioxidante de acero inoxidable)

Referencia de circuito neumático estándar

   1. Circuito de empuje de doble acción

     -- Lubricador regulador de filtro de aire AFC → Válvula solenoide 4V210-06 5/2 → Tubo PU4 → CJ2KB16-60Z-M9BW

   2. Circuito de reinicio por resorte de simple efecto

     -- Regulador de presión AR → Válvula solenoide 3V210 3/2 → CJ2KB10-30SZ

Precauciones de uso

     -- Evite una carga lateral radial excesiva en el vástago del pistón. La fuerza lateral acelera el desgaste del casquillo guía y reduce la precisión antirrotación.

     -- Instale la carga final coaxialmente para minimizar el momento de torsión.

     -- Instale el filtro de aire AF aguas arriba para evitar que el polvo atasque el conjunto de guía.

     -- Evite el funcionamiento prolongado a alta velocidad bajo una presión total de 0,7 MPa; Aproveche al máximo el cojín de goma.

     -- Versión de sello de caucho de flúor personalizable para ambientes corrosivos con ácidos fuertes y álcalis.

Resumen de una oración

     El mini cilindro de varilla hexagonal no giratoria de acero inoxidable SOLH CJ2K proporciona un movimiento lineal antitorsión preciso, disponible en variantes de doble/simple efecto con múltiples estilos de montaje, compatible con interruptores magnéticos M9BW, actuador perfecto para pruebas 3C, inspección óptica y estaciones de posicionamiento de plantilla de precisión donde está prohibida la desviación angular.
