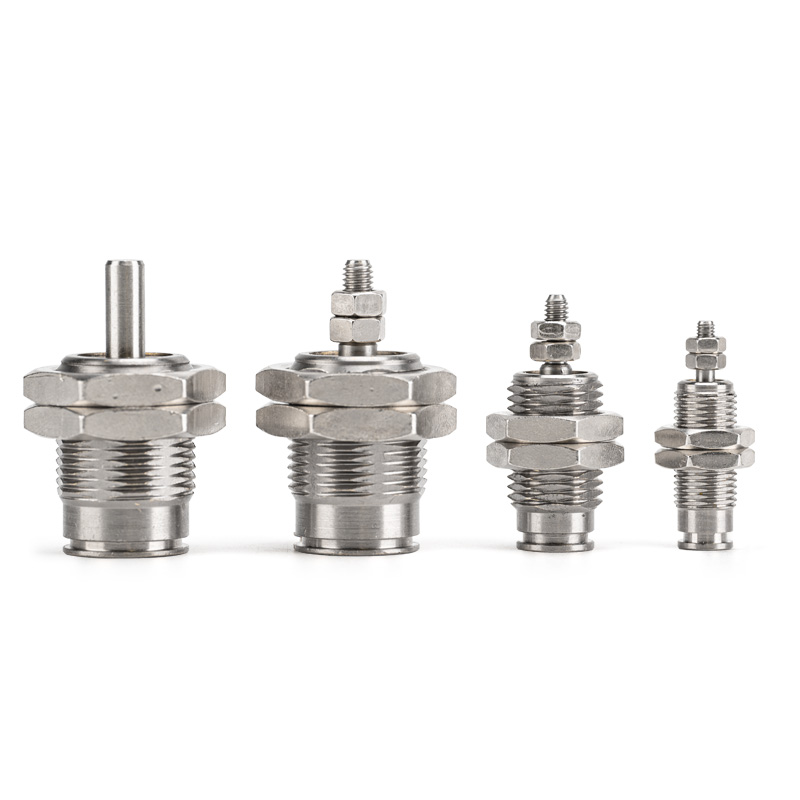

Cilindro de pasador de simple efecto serie CJP (microcilindro de carrera corta)

Marca: SOLH de Richge Technology

Descripción general del producto

     La serie SOLH CJP es un cilindro con pasador de retorno por resorte de simple efecto. Características principales: cuerpo ultracorto, espacio mínimo de instalación, empuje unidireccional y reinicio automático del resorte al cortar el aire. Adecuado para movimientos unidireccionales de vaivén de precisión en espacios limitados, cargas ligeras y estaciones de carrera corta de alta frecuencia. Es un modelo clásico para aplicaciones de conducción unidireccional en miniatura.

Estructura central y características de diseño

     -- Modo de accionamiento: Simple efecto (retorno por resorte). Extender cuando se suministra aire; se retrae automáticamente por resorte sin presión de aire para un funcionamiento seguro.

     -- Tamaños de orificio: Ø4 / 6 / 10 / 16 mm, cubre el rango de carga útil micro a ligera (0,1 ~ 3 kg).

     -- Estructura: Cuerpo de latón anodizado duro, vástago de pistón de acero inoxidable, sin cojín incorporado. Perfil extracorto, disponible para montaje en panel o empotrar en el interior de equipos.

     -- Tipos de montaje: dos configuraciones principales: montaje en panel (B) y montaje empotrado (S).

     -- Material y sellado: carcasa de latón + sellos NBR, funcionamiento sin aceite, compatible con entornos limpios y ligeramente aceitosos. Vida útil mecánica ≥3 millones de ciclos.

     -- Opción de sensor: variante CDJP con anillo magnético incorporado, admite un interruptor magnético para detección de posición extendida.

Regla de codificación de modelo completa

   1. Ejemplo de modelo: CJPB6-10

   2. Ejemplos de referencia de pedidos estándar

     -- CJPB4-5: Diámetro 4, carrera 5, montaje en panel, sin anillo magnético

     -- CDJPS10-15: Diámetro 10, carrera 15, montaje empotrado empotrado, imán incorporado

     -- CJPB6-10H4: Diámetro 6, carrera 10, montaje en panel, conexión a presión OD4

Especificaciones técnicas del núcleo universal (0,5 MPa, retorno por resorte de simple efecto)

Principales ventajas competitivas

   1. El contorno ultracompacto ahorra espacio de instalación

     -- El cuerpo extra corto admite la integración al ras dentro de la maquinaria o el montaje en panel, lo que reduce el espacio ocupado hasta en un 50 % en comparación con los cilindros estándar, ideal para estaciones extremadamente confinadas.

   2. Empuje unidireccional con reinicio de apagado.

     -- La retracción del resorte se activa una vez que se corta el suministro de aire. Seguro para movimientos unidireccionales de sujeción, expulsión y posicionamiento de tope.

   3. Respuesta rápida y funcionamiento estable de alta frecuencia

     -- El sellado de baja fricción y sin amortiguación permite un ciclo constante de ≥250 cpm para tareas repetitivas de carrera corta.

   4. Funcionamiento sin aceite y vida útil prolongada

     -- Adecuado para condiciones de taller limpio. El cuerpo de latón y el sellado duradero garantizan ≥3 millones de ciclos sin mantenimiento.

   5. Configuración de montaje flexible

     -- Montaje empotrado en panel y empotrado disponible; El extremo de la varilla puede ser plano o redondeado para adaptarse a diversos diseños mecánicos.

Opciones de montaje y aplicaciones industriales típicas

   1. Formas de montaje

     -- Montaje en panel (B): Brida fijada en la superficie del equipo, conveniente para movimiento externo de empujar y tirar

     -- Montaje empotrado (S): cuerpo integrado en el orificio del equipo, solo el vástago del pistón expuesto para ahorrar máximo espacio dentro de la maquinaria

   2. Escenarios de aplicación típicos

     -- 3C y electrónica: sujeción de micropiezas, expulsión de virutas, accionamiento de plantilla en miniatura, pruebas de durabilidad de botones

     -- Instrumentos de precisión: conmutación de miniválvulas, posicionamiento de fibras, ajuste fino del instrumento, parada de carrera corta

     -- Automatización general: carga/descarga de alta frecuencia, pelado de etiquetas, transferencia de microcomponentes, sujeción unidireccional

     -- Equipo médico: extensión de instrumentos en miniatura, propulsión de microfluidos, conjuntos de posicionamiento de precisión

Guía de selección rápida de 3 pasos

   1. Selección del diámetro según la carga útil

      -- Ø4 ≤0,3 kg; Ø6=0,3~0,7 kg; Ø10=0,7~2 kg; Ø16=2~3 kg. Reserva ≥50% de margen de seguridad.

   2.Confirmación de trazo

     -- Carrera estándar: 5/10/15 mm. Las carreras más cortas ofrecen un rendimiento de alta frecuencia más estable.

   3. Coincidencia de configuración

     -- Retroalimentación de posición: elija CDJP con imán incorporado más un interruptor M9B para monitorear la posición extendida.

     -- Diseño de montaje: Montaje empotrado empotrado (S) para instalación de equipos internos; montaje en panel (B) para montaje en superficie.

Resumen de una oración

     El cilindro neumático con micropasador de retorno por resorte de simple efecto SOLH CJP ofrece un cuerpo compacto ultracorto con opciones de montaje empotrado en panel y empotrado; La versión CDJP admite detección de interruptor magnético, actuador en miniatura económico ideal para tareas de eyección unidireccional de carrera corta, sujeción y posicionamiento en espacios confinados 3C, instrumentos de precisión y equipos de automatización médica.
