Cilindro neumático delgado compacto serie CQ2

Marca: SOLH de Richge Technology

Descripción general del producto

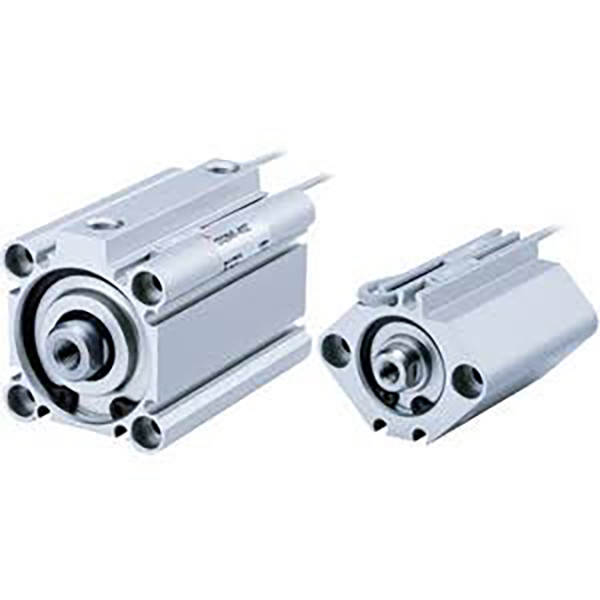

     Cilindro delgado compacto cuadrado serie SOLH CQ2, totalmente intercambiable con el estándar CQ2 original. Cuerpo ultracorto, longitud reducida en un 50 % en comparación con el cilindro de tirante estándar. Rango de diámetro completo φ4~200 mm, ampliamente utilizado para sujetar, empujar y posicionar en embalaje, automoción, electrónica y automatización general.

Estructura y características principales

     -- Cuerpo de aluminio cuadrado ultrafino, superficie anodizada dura, alta rigidez;

     -- Vástago de pistón cromado, ligero y duradero;

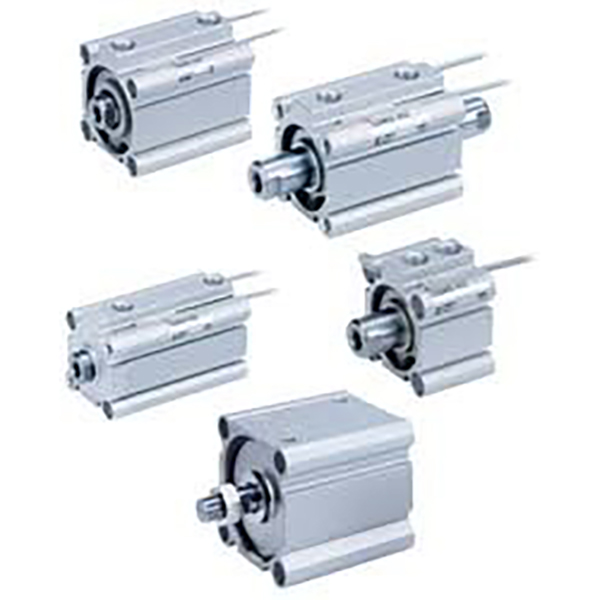

     -- Múltiples variantes: varilla simple, varilla gemela, varilla no giratoria, colchón de aire, versión de carrera ultracorta;

     -- Imán incorporado CDQ2 para detección de posición; ranuras para sensores en varios lados, los interruptores no sobresalen;

     -- Parachoques de goma estándar, colchón de aire opcional para funcionamiento a alta velocidad;

     -- Sello de baja fricción con depósito de aceite, funcionamiento sin aceite, vida útil ≥5 millones de ciclos.

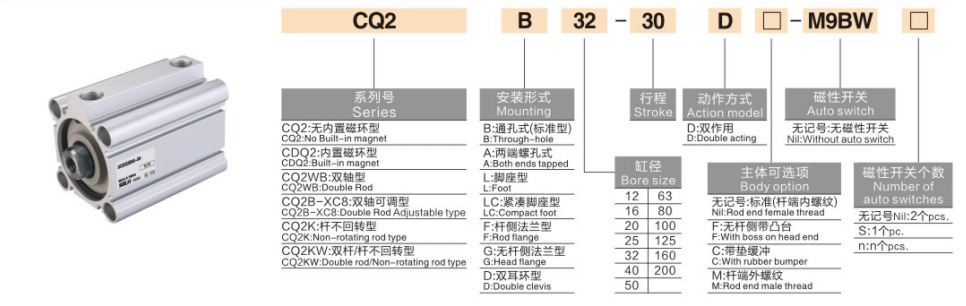

Regla de codificación del modelo

   1. Ejemplo: CDQ2B25-50Z-M9B

     -- C: Imán incorporado (CDQ2); no C = CQ2 no magnético

     -- DQ2: nombre de la serie

     -- B=varilla única; W=varilla gemela; K=vástago no giratorio; KW=biela antirotación

     -- 25: Tamaño del orificio 4~200 mm

     -- 50: Longitud de carrera

     -- Z: Nueva estructura estándar ligera

     -- -C: Opción de colchón de aire

     -- M9B: interruptor magnético

Especificaciones técnicas

Fuerza teórica de empuje y tracción a 0,5 MPa (varilla única)

Resumen de una oración

     El cilindro neumático delgado, compacto y universal SOLH CQ2 cubre un diámetro total de φ4~200 mm, ricas variantes estructurales con colchón de aire opcional y varilla antirrotación, el actuador de carrera corta más utilizado para equipos de automatización que ahorran espacio.
