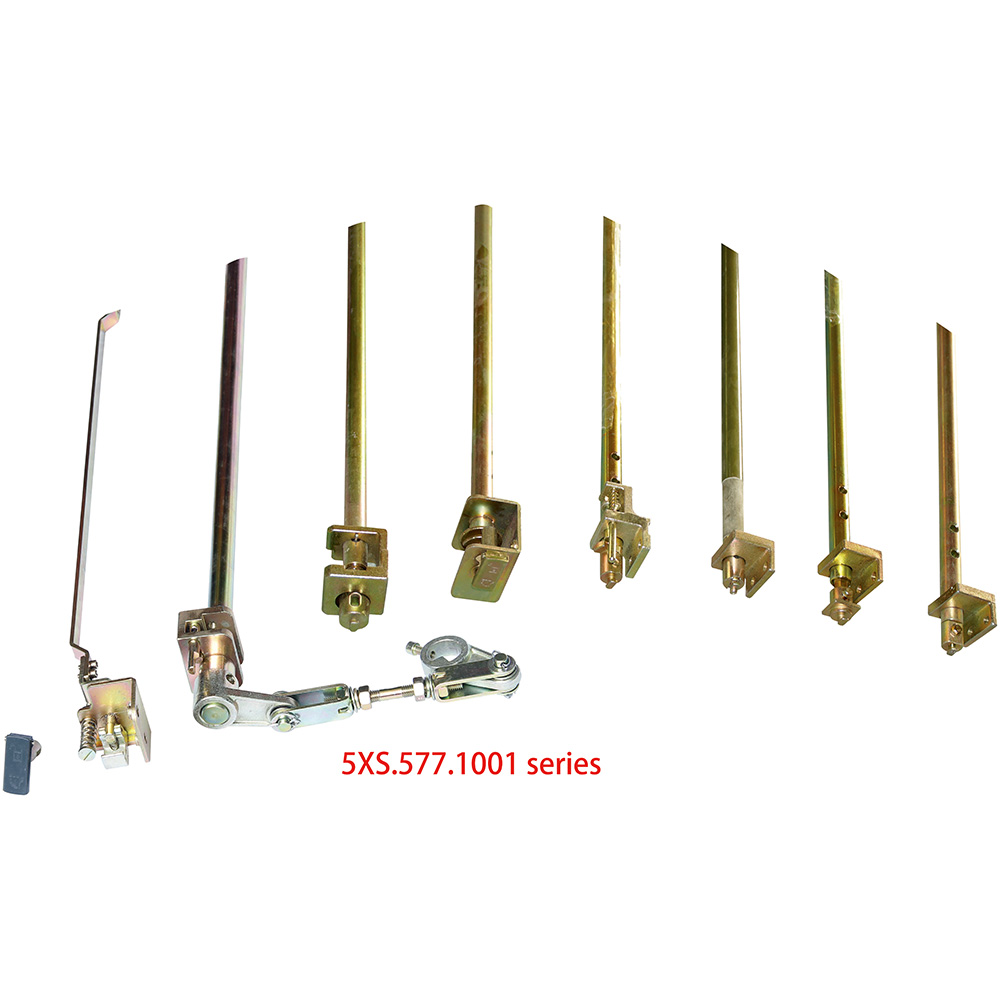

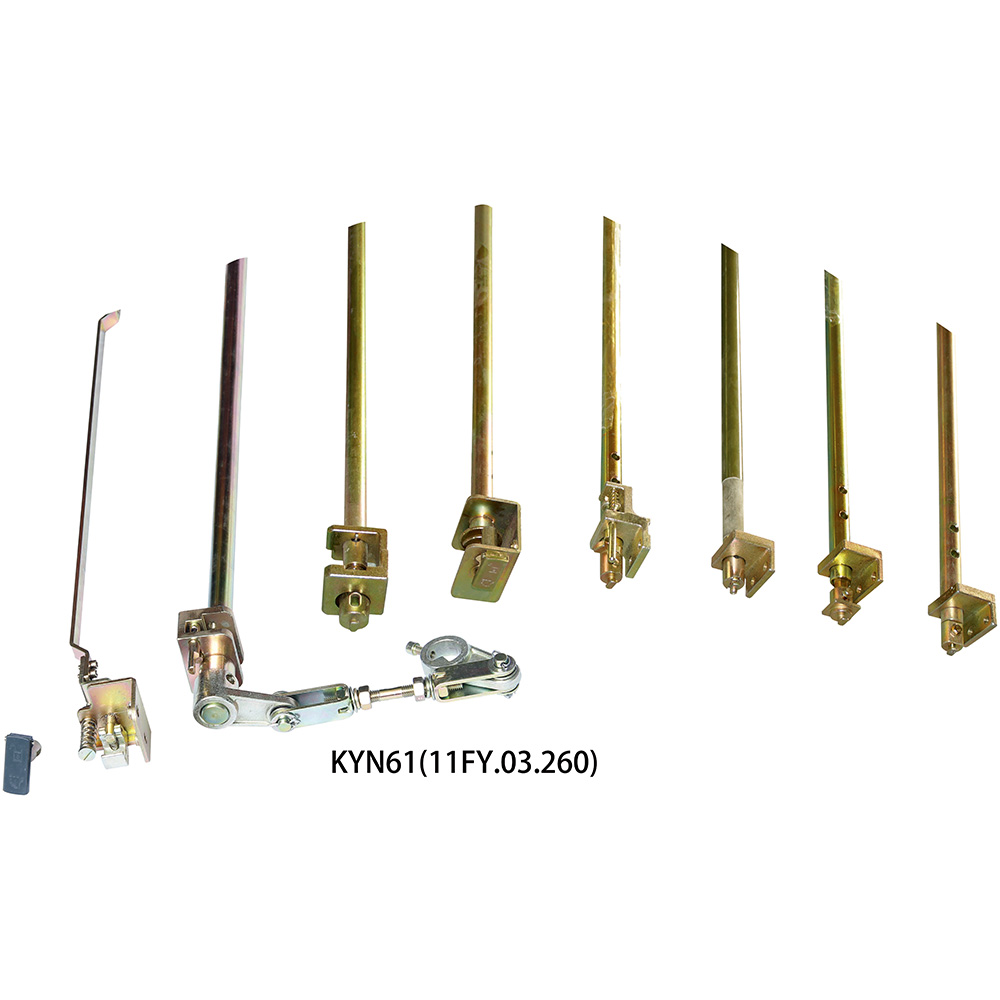

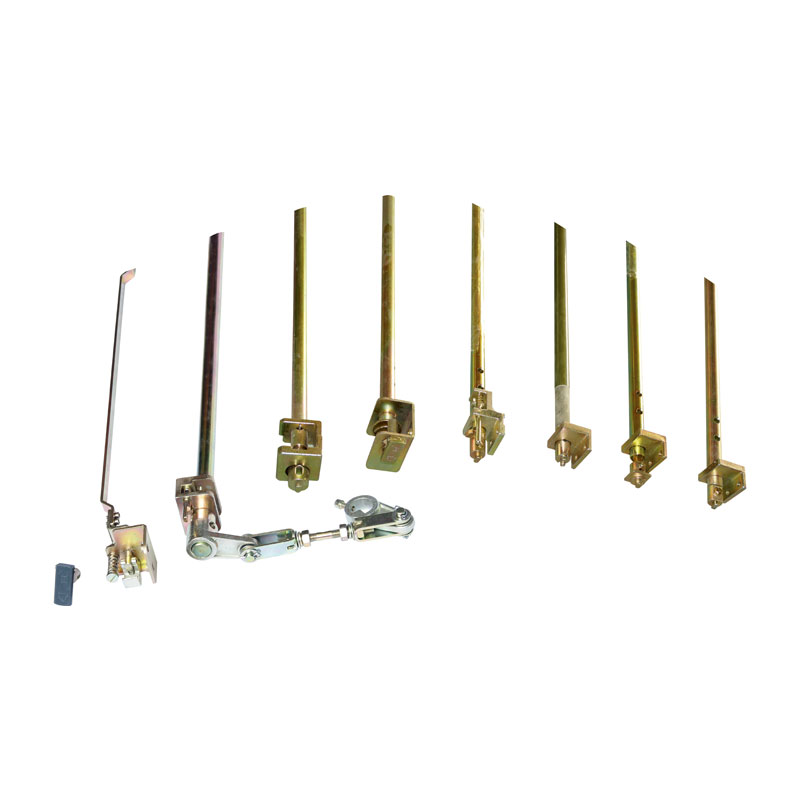

Mecanismo de interruptores de tierra para la aparerta

Aplicaciones y funciones

El mecanismo de interruptores de tierra para la tabla de interruptores se utiliza en subestaciones, centrales eléctricas y sistemas eléctricos industriales para mejorar la seguridad durante la operación y mantenimiento de la tabla de interruptores de alto voltaje. Su función principal es evitar la operación accidental o no autorizada de un interruptor de tierra, mientras que el equipo de alto voltaje aún está energizado, salvaguardando así al personal y el equipo de los riesgos eléctricos.

En las subestaciones, el dispositivo de enclavamiento asegura que un interruptor de tierra solo pueda cerrarse después de confirmar que otros interruptores relevantes (como interruptores de circuitos o aisladores) están en la posición correcta, asegurando el aislamiento adecuado del sistema eléctrico. Esto es especialmente crítico al cambiar o conectar interruptores de circuito, transformadores o aisladores para evitar situaciones peligrosas en las que un circuito conectado a tierra aún podría transportar corriente eléctrica. En las centrales eléctricas, el dispositivo de enclavamiento tiene un propósito similar al evitar que los operadores conecten a tierra el equipo de alto voltaje mientras aún está conectado a la red eléctrica, reduciendo así el riesgo de descarga eléctrica durante el trabajo de mantenimiento.

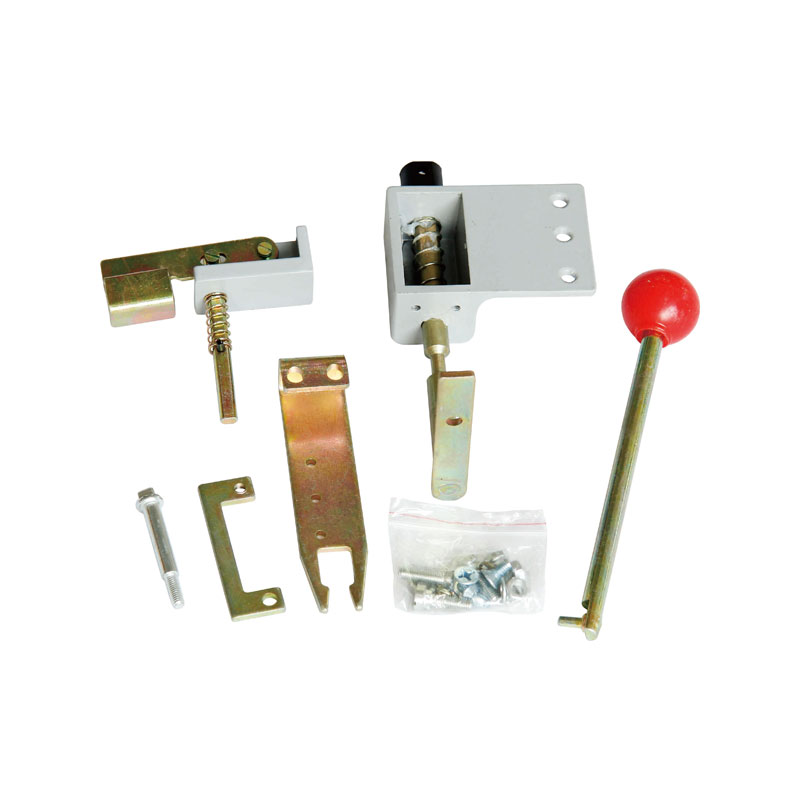

El dispositivo de enclavamiento del interruptor de tierra generalmente incluye enclavamientos mecánicos o controles electrónicos que evitan que el interruptor de tierra se opere a menos que se cumplan las condiciones seguras. Esto podría incluir garantizar que el interruptor de desconexión esté abierto o que el equipo esté desenergizado. Algunos sistemas también pueden incluir indicadores o alarmas que notifican a los operadores cuando las condiciones son seguras para operar el interruptor de tierra.

Al garantizar que la conexión a tierra del equipo solo ocurra en condiciones adecuadas, el dispositivo de bloqueo ayuda a agilizar los procesos de mantenimiento, minimizar el error humano y mejorar la seguridad operativa. Es una característica de seguridad esencial para mantener la confiabilidad y la seguridad de los sistemas eléctricos, especialmente en entornos de alto voltaje.

Diagrama esquemático de ensambla

5xs.363.010
5xs.363.010.1
5xs.363.010.2
5xs.363.010.3
5xs.363.010.3d
5xs.363.010.4
5xs.363.010.5
5XS.363.010.6D
5xs.363.010.7
5xs.363.010-241/242

Nota:

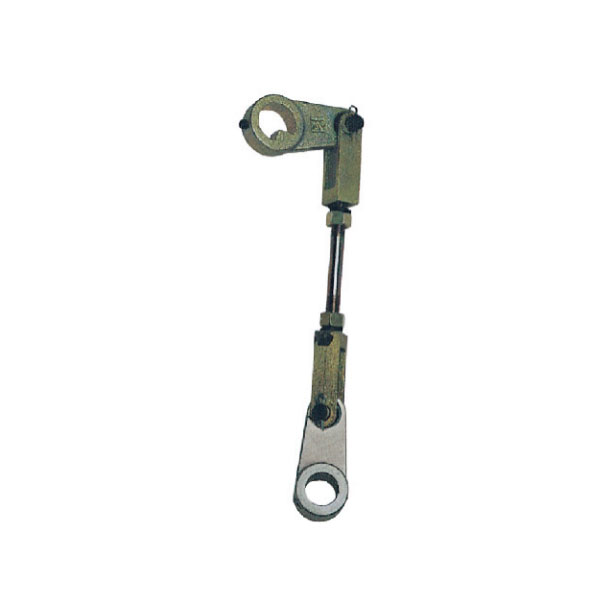

SECUENCIA 22 El brazo de giro del ensamblaje de enlace tiene dos tamaños: 60 distancia central convencional, si el cliente necesita 80 distancia central, explique al solicitar.
