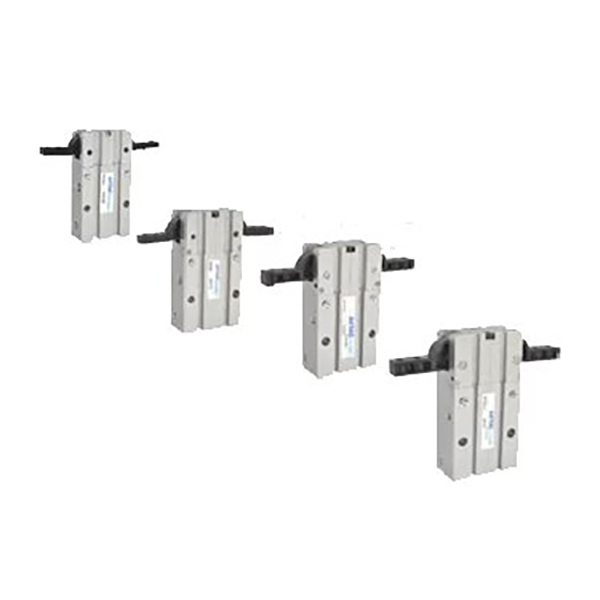

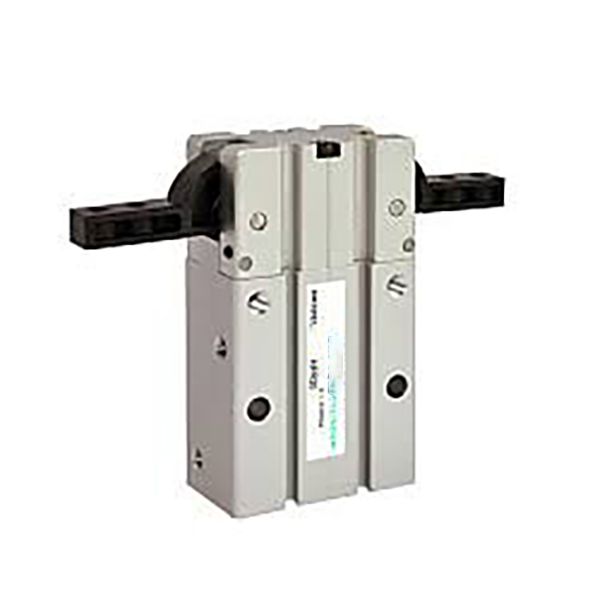

Pinza neumática de apertura amplia tipo pivote de 180° serie HFR

Marca: SOLH de Richge Technology

Descripción general del producto

     La serie SOLH HFR es una pinza neumática de 2 mordazas con apertura amplia de 180° accionada por varillaje pivotante. Puntos fuertes: apertura total de la mandíbula de 180° para un espacio máximo, excelente capacidad de evasión mecánica, tres superficies de montaje universales, estructura integrada a prueba de polvo e imán permanente preinstalado. Es la opción principal de actuador para estaciones de carga liviana que requieren un gran espacio de giro para eliminar la interferencia de recogida y colocación y un amplio rango de agarre de la pieza de trabajo.

Estructura central y características de trabajo

     -- Principio de funcionamiento: El pistón empuja el conjunto de varillaje de pivote para impulsar dos mordazas y lograr un movimiento giratorio. El ángulo de giro de una sola mandíbula alcanza los 90°, las mandíbulas forman una línea recta cuando están completamente abiertas para maximizar el espacio a evitar.

     -- Característica de acción: Doble acción como estándar; Suministro de aire para sujeción, aire inverso para apertura. Ángulo de apertura máximo 180°±2°, ángulo de cierre excesivo -2°~-5° para un posicionamiento estable.

     -- Protección contra el polvo y el desgaste: estructura optimizada a prueba de polvo en la sección de la mandíbula para ambientes polvorientos. Las placas separadoras de metal aíslan las superficies de fricción para reducir la abrasión y prolongar la vida útil.

     -- Montaje flexible: Tres caras de montaje (lateral/inferior/trasera). La ubicación de los orificios para pasadores en la base inferior mejora la precisión del ensamblaje y la consistencia del posicionamiento repetido.

     -- Compatibilidad del sensor: Imán permanente equipado para todas las especificaciones. Las ranuras circulares para sensores en las paredes laterales permiten la instalación directa de interruptores magnéticos CMSH/DMSH(S) sin soportes adicionales.

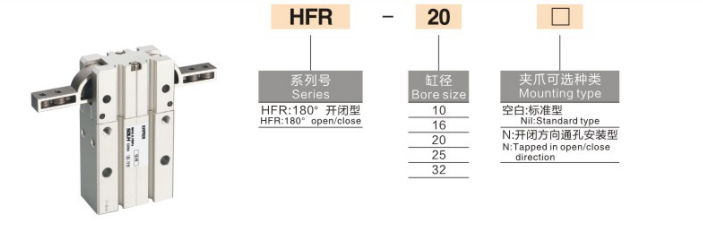

Regla de codificación de modelo completa

   1. Ejemplo de modelo: HFR20N+2CMSH

   2. Ejemplos de referencia de pedidos estándar

     -- HFR16: Diámetro 16, modelo básico de doble efecto sin interruptor magnético

     -- HFR25N: Diámetro 25, versión de montaje con orificio pasante

     -- HFR32+2CMSH: Diámetro 32, equipado con dos interruptores magnéticos CMSH

Especificaciones técnicas del núcleo universal (doble acción a 0,5 MPa)

Principales ventajas competitivas

   1. Apertura ultra ancha de 180° para evitar mecánicamente por completo

     -- Las mordazas se alinean en línea recta en toda su carrera, lo que brinda un espacio máximo para resolver los problemas de interferencia de la pieza de trabajo, ideal para la recolección de componentes de cavidades profundas y aberturas estrechas.

   2. Estructura de articulación pivotante ligera y eficiente

     -- El diseño de varillaje simplificado reduce el peso corporal en un 15% en comparación con las pinzas paralelas equivalentes, respuesta rápida adecuada para ciclos de carga ligera de alta frecuencia.

   3. A prueba de polvo y resistente al desgaste para condiciones duras de taller

     -- El sellado especial de la mandíbula evita la entrada de residuos; Los separadores de metales antifricción garantizan un ciclo de vida ≥5 millones de veces.

   4. Montaje en tres lados más pasadores de ubicación para una fácil puesta en servicio

     -- Los orificios de montaje de orientación múltiple junto con los pasadores de ubicación inferiores permiten un centrado rápido y un posicionamiento repetido consistente para diseños de herramientas complejos.

   5. Imán incorporado, listo para la instalación del sensor

     -- El imán permanente integrado estándar y las ranuras deslizantes dedicadas eliminan accesorios de montaje adicionales, lo que ahorra costos de componentes y tiempo de ensamblaje.

Formas de montaje y aplicaciones industriales típicas

   1. Opciones de montaje

   -- Montaje lateral: agarre horizontal de gran apertura para la transferencia de piezas de trabajo de gran tamaño en líneas de montaje

   -- Montaje inferior: elevación vertical más movimiento de evitación para moldes de cavidad profunda y recogida de contenedores

   -- Montaje trasero: agarre con espacio lateral para estaciones confinadas propensas a interferencias mecánicas

   2. Escenarios de aplicación típicos

     -- 3C y electrónica: marcos intermedios móviles, compartimentos de batería y grandes carcasas de plástico

     -- Componentes de Automoción: Transferencia de carcasas de faros, paneles interiores y piezas grandes de caucho.

     -- Embalaje y logística: evitar la recogida de cajas de cartón, palés y materiales en bolsas de gran tamaño

     -- Automatización general: Estaciones de carga/descarga, rotación y montaje que requieren un espacio libre de 180°

Guía de selección rápida de 3 pasos

   1. Selección del diámetro interior basada en la masa de la pieza y el par de agarre

     -- 10 ≤0,5 kg；16 =0,5~1 kg；20 =1~2 kg；25 =2~3 kg；32 =3~5 kg. Reserva ≥30% de margen de seguridad.

   2. Confirmación del golpe de swing

     -- Elija HFR si se requiere evitar un espacio libre total de 180°; seleccione MHW2 si solo realiza una sujeción de gran ángulo sin interferencias severas.

   3. Coincidencia de configuración

     -- Control de enclavamiento PLC: Instale dos interruptores CMSH para monitorear el estado completamente abierto y cerrado.

     -- Requisitos de montaje: Versión estándar con pasadores de localización para posicionamiento inferior; seleccione el sufijo N para instalación a través del orificio.

Resumen de una oración

     La pinza neumática de apertura amplia de 180° tipo pivote SOLH HFR adopta un mecanismo de oscilación de varillaje con espacio libre completo para las mordazas de 180°, montaje en tres lados, construcción a prueba de polvo e imán incorporado; Actuador de carga ligera preferido para estaciones automatizadas de recogida y colocación, rotación que requieren un gran espacio de evitación mecánica en equipos de 3C, automotrices y de embalaje.
