Pinza neumática paralela de guía lineal serie HFZ

Marca: SOLH de Richge Technology

Descripción general del producto

     La serie SOLH HFZ es una pinza paralela de alta rigidez equipada con una guía lineal integrada de rodillos/bolas, accionada por un mecanismo sincrónico de doble pistón y piñón y cremallera. Totalmente intercambiable con la serie SMC MHZ2.

     Tres variantes de funcionamiento disponibles:

     -- HFZ: tipo estándar de doble efecto

     -- HFSZ: Simple efecto normalmente cerrado (abrazadera de resorte, retención sin alimentación)

     -- HFTZ: Simple efecto normalmente abierto (liberación por resorte, apagado abierto) Adecuado para aplicaciones generales de sujeción de precisión de carga ligera y media, ensamblaje automatizado y efector final de robot.

Estructura central y principio operativo

  1. Transmisión: Transmisión síncrona de doble pistón + piñón y cremallera. Dos mandíbulas mantienen un movimiento paralelo perfecto sin desplazamiento ni desviación.

  2. Sistema de guía: Guía lineal integrada de rodillo/bola con pasadores de ubicación en la parte inferior para evitar desplazamientos. Excelente rigidez, alta precisión de repetición y fuerte resistencia a la carga compensada.

  3. Modos de operación

     -- HFZ Doble efecto: Suministro de aire para apertura/cierre, producción continua universal

     -- HFSZ Simple Efecto NC: El suministro de aire abre las mordazas; Abrazaderas de resorte cuando se corta el aire (sujeción de la pieza de trabajo sin alimentación)

     -- HFTZ Simple efecto NO: El suministro de aire cierra las mordazas; El resorte se abre cuando se corta el aire (liberación automática de apagado).

  4. Construcción: Cuerpo de aleación de aluminio, mordazas de acero inoxidable, anillo magnético incorporado. Ranuras para interruptores magnéticos de doble cara; Múltiples superficies de montaje: inferior/lateral/agujero pasante.

  5. Precisión de posición: ±0,01 mm (diámetro 6~25); ±0,02 mm (diámetro 32~40), estable en ciclos de alta frecuencia.

Regla de codificación de modelo completa

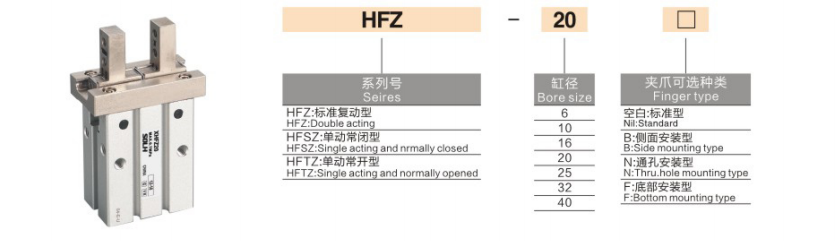

 1. Ejemplo de modelo: HFZ20N-M9BW

 2. Referencia de pedido estándar

     HFZ25N-M9BW Diámetro 25, doble efecto, montaje en orificio pasante, interruptor magnético M9B con cable de 1 m.

Especificaciones técnicas del núcleo universal

Tabla de referencia de carrera y fuerza de sujeción (0,5 MPa, mordazas estándar)

⚠️ Nota importante: La fuerza de sujeción efectiva disminuye a medida que aumenta la longitud L de extensión de la mandíbula. Es obligatoria la verificación de carga con factor de seguridad ≥1,5.

Escenarios de aplicación preferidos

  ✅ Elija la serie HFZ si:

     -- Necesita reemplazo directo para SMC MHZ2; Requiere función de retención/liberación de apagado de acción simple

     -- Sujeción paralela de precisión para cargas ligeras y medias: electrónica 3C, hardware de precisión, moldeo por inyección, equipos de embalaje

     -- Se requiere alta rigidez y resistencia a la carga desplazada para las estaciones de ensamblaje de precisión y efectores finales del robot

     -- Montaje flexible multidireccional: instalación de orificio pasante/lateral/inferior para un mecanismo integrado compacto

Pautas de selección clave

   1.Seleccione el tamaño del orificio según el peso de la pieza de trabajo y el modo de sujeción (sujeción exterior/interior), asegúrese de que la fuerza de sujeción sea ≥1,5 veces la carga real.

   2.Selección del modo de operación

     -- Sujeción continua sin alimentación → HFSZ normalmente cerrado

     -- Liberación automática de apagado → HFTZ normalmente abierta

     -- Producción en masa continua sin necesidad de resorte de seguridad → HFZ de doble efecto

  3. Selección de montaje: Orificio roscado estándar (en blanco) / orificio pasante (N) / montaje lateral (B) para adaptarse a plataforma o soporte

  4. Detección de posición: Equipe interruptores magnéticos -M9□, las ranuras de doble lado admiten 2 interruptores para retroalimentación de señal abierta y cerrada

  5. Control de carga compensada: limite la longitud de extensión de la mordaza L, evite exceder el momento de flexión permitido de la guía lineal

Resumen de una oración

     La pinza neumática paralela de guía lineal SOLH HFZ adopta una guía de rodillo/bola y un accionamiento sincrónico de piñón de cremallera, disponible en variantes HFZ de doble efecto, NC HFSZ de simple efecto y NO HFTZ con opciones de montaje múltiple y alta precisión de ±0,01 mm, intercambiable directamente con MHZ2, solución ideal de sujeción de precisión de alta rigidez para robot EOAT, 3C, hardware y ensamblaje de automatización general.
