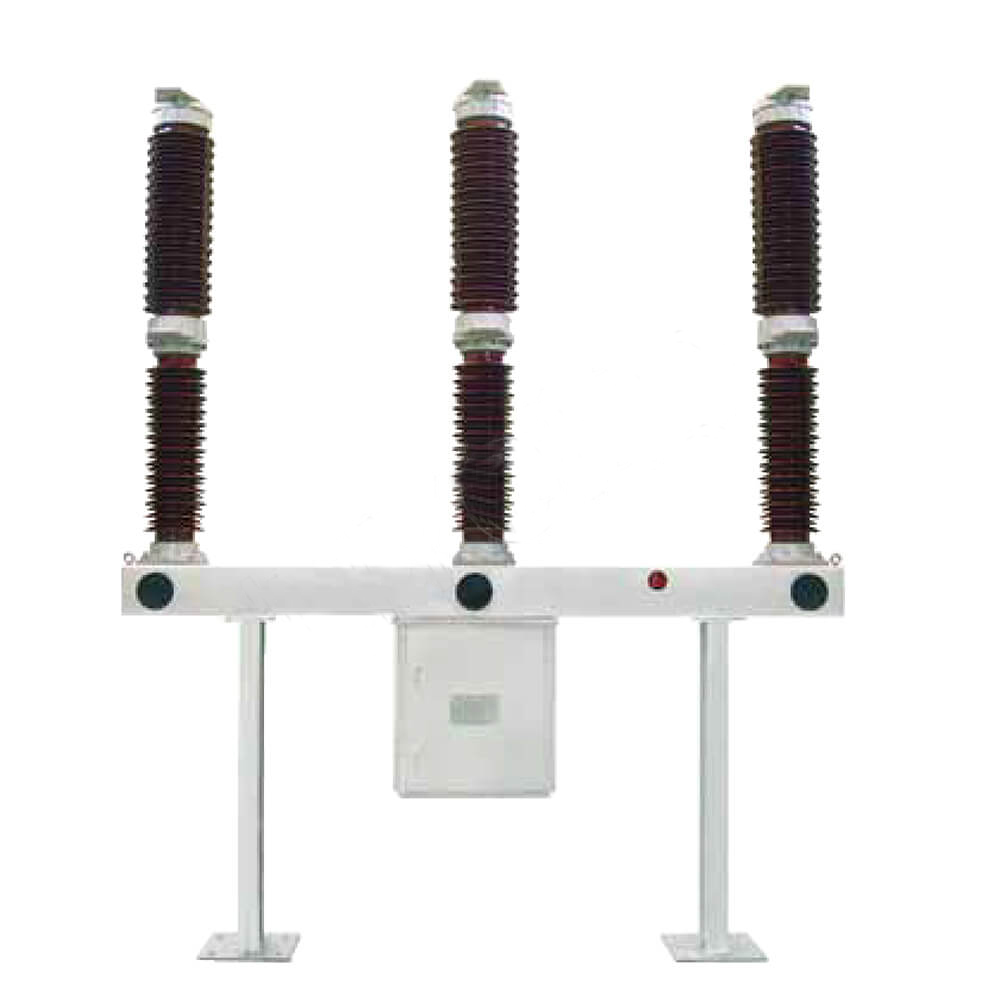

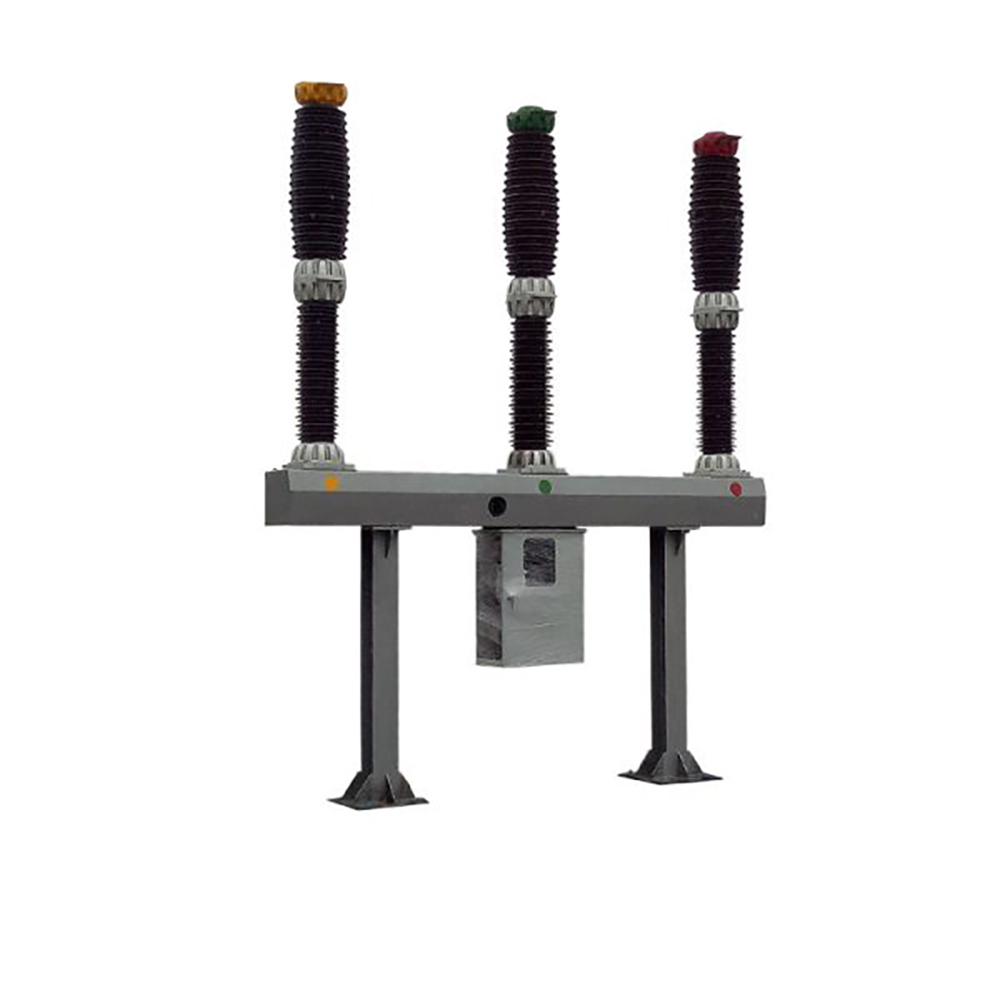

LW36-126 110KV 126KV Circuito SF6 al aire libre
LW36-126/145 es un aparato combinado que incluye un interruptor de circuito de tanque vivo SF6 con tecnología de extinción de arco de auto-Blast. Los interruptores de circuito están disponibles para operación de un solo polo, se utiliza para romper la corriente nominal, la corriente de falla o cambiar las líneas eléctricas, y así se da cuenta del sistema de control y protección del sistema de alimentación. Es capaz de operar regularmente y también puede usarse como interruptor de circuito de conexión. El nuevo mecanismo operativo de resorte garantiza una alta confiabilidad y seguridad.
El interruptor de circuito SF6 de alto voltaje de alto voltaje LW36-126/3150-40 es un interruptor de circuito exterior diseñado para sistemas de CA de alto voltaje. Es ideal para su uso en cuadrículas eléctricas con un voltaje máximo de 145 kV y una frecuencia nominal de 50Hz. Este disyuntor se utiliza para interrumpir las corrientes nominal, las corrientes de fallas o para cambiar los circuitos, proporcionando un control y protección esenciales para los sistemas de energía. También es adecuado para su uso como interruptor de enlace en las interconexiones de red.
Este producto utiliza el gas SF6 como el medio de extinción de arco y aislante. Está equipado con la última tecnología de extinción de ARC auto-energía y presenta un nuevo mecanismo operado por resorte. El LW36-126/3150-40 ofrece una larga vida eléctrica, bajo esfuerzo de operación, bajo ruido y alta confiabilidad, lo que la convierte en la opción más confiable para áreas de gran altitud o sistemas de energía de 132 kV. También puede reemplazar productos importados del mismo tipo.
Características estructurales
El interruptor de circuito adopta una estructura de ruptura única de columna de porcelana trifásica. Las tres fases están equipadas con un mecanismo de operación de resorte, que está dispuesto en el centro y operan trifásicos, por lo que la apariencia es novedosa y exquisita. El disyuntor usa gas SF6 como medio de aislamiento y extinción de arco. Durante la operación, el gas SF6 de tres polos del interruptor de circuito está conectado, y se utiliza un relé de densidad de tipo puntero para monitorear su presión de presión y densidad. Debido al principio de extinción de arco de autocenergía y el diseño optimizado en el sistema de movimiento del interruptor de circuito, la eficiencia mecánica mejora de manera efectiva y se minimiza el trabajo operativo;
Excelente rendimiento de ruptura y larga vida eléctrica;
El marco de montaje y el soporte están hechos de placas de acero de alta calidad que se doblan en su conjunto. El tratamiento de la superficie adopta el proceso de galvanización en caliente. Todos los sujetadores expuestos están hechos de materiales de alta resistencia y piezas estándar de acero inoxidable o galvanizadas en caliente. La cáscara de la caja del mecanismo está hecha de acero inoxidable, por lo que el producto tiene una excelente resistencia a la corrosión; Alta confiabilidad mecánica y se puede operar con frecuencia;
Debido a la alta resistencia a aislamiento inherente del gas hexafluoruro de azufre y al movimiento de contacto óptimo del interruptor de circuito, el interruptor de circuito rompe la corriente capacitiva sin rehusión; El nivel de aislamiento externo es alto, el aislamiento externo está diseñado con una gran distancia de escalofrío, la distancia de la relación de escalofrío es ≥31 mm/kV y el rendimiento de resistencia a la tierra es excelente. También puede operar de manera segura en entornos hostiles;
Capacidad de carga de corriente fuerte: la prueba de aumento de temperatura se lleva a cabo de acuerdo con 1.2 veces la corriente nominal de 3150A, es decir, 3780A, y todavía hay un gran margen para el aumento de la temperatura en cada punto;
La aparición general del producto es compacta, la instalación y la puesta en marcha en el sitio son convenientes, y la carga de trabajo de mantenimiento es pequeña.
Aplicaciones:
Protección de la red eléctrica: ampliamente utilizado en rejillas de alimentación de 132 kV o de mayor voltaje para protección y control.
Operaciones de conmutación: adecuada para la conmutación de circuitos y como interruptor de enlace en las interconexiones del sistema de alimentación.
Uso de gran altitud: ideal para su uso en áreas a gran altitud debido a su diseño robusto y tecnología avanzada.
Condiciones ambientales para su uso
Las condiciones ambientales normales para su uso cumplen con los siguientes requisitos:
a) temperatura del aire ambiente -25 ℃ (-40 ℃) ~ +40 ℃;
b) altitud ≤2500m (2000m);
c) velocidad del viento ≤34m/s;
d) diferencia de temperatura diaria ≤25 ℃;
e) intensidad del sol ≤1000W/m;
f) Nivel de resistencia al terremoto intensidad del terremoto 8 grados (aceleración horizontal 0.2g, aceleración vertical 0.1g);
g) espesor de hielo ≤10 mm;
h) El nivel de contaminación del aire no excede el nivel ⅲ en GB/T 5582;
i) Ubicación de instalación al aire libre.
Si el usuario tiene requisitos especiales para las condiciones de entorno de uso, puede negociar con expertos en liyond.
 |
 |
 |
|

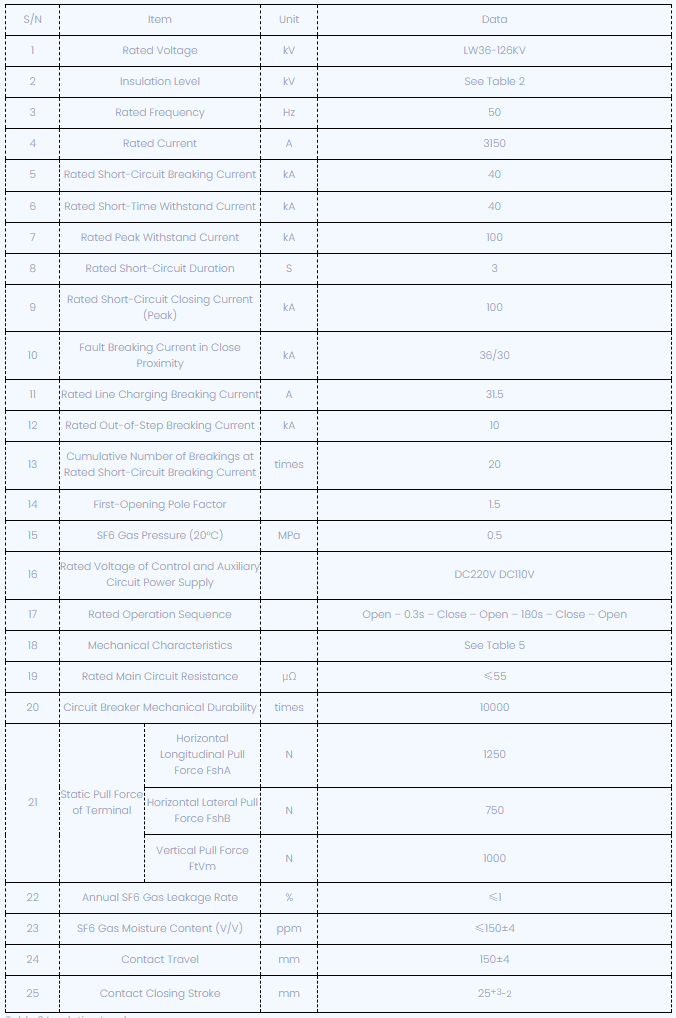

Parámetros técnicos del interruptor de circuito LW36-126 SF6

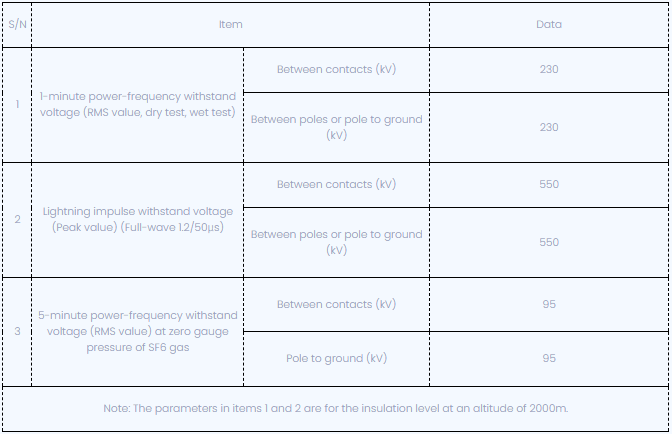

Tabla 2 Nivel de aislamiento

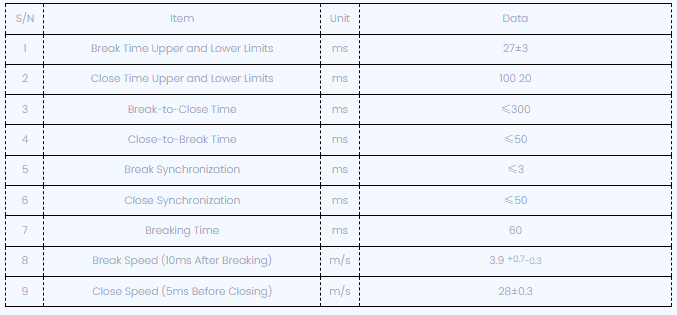

Tabla 3 Características mecánicas
Aviso de orden de interruptores de circuito LW36 SF6
Modelo y especificaciones de interruptores de circuito;
Parámetros eléctricos nominal (voltaje, corriente, corriente de ruptura, etc.)
Condiciones ambientales para su uso (temperatura ambiente, altitud, nivel de contaminación ambiental)
Parámetros eléctricos del circuito de control nominal (voltaje nominal del motor de almacenamiento de energía, voltaje nominal de la bobina de apertura y cierre);
Nombre y cantidad de repuestos, equipos especiales y herramientas requeridas (debe ordenarse por separado);
Dirección de cableado de la terminal superior primaria.
Modelo y especificaciones de interruptores de circuito;
Parámetros eléctricos nominal (voltaje, corriente, corriente de ruptura, etc.)
Condiciones ambientales para su uso (temperatura ambiente, altitud, nivel de contaminación ambiental)
Parámetros eléctricos del circuito de control nominal (voltaje nominal del motor de almacenamiento de energía, voltaje nominal de la bobina de apertura y cierre);
Nombre y cantidad de repuestos, equipos especiales y herramientas requeridas (debe ordenarse por separado);
Dirección de cableado de la terminal superior primaria.
