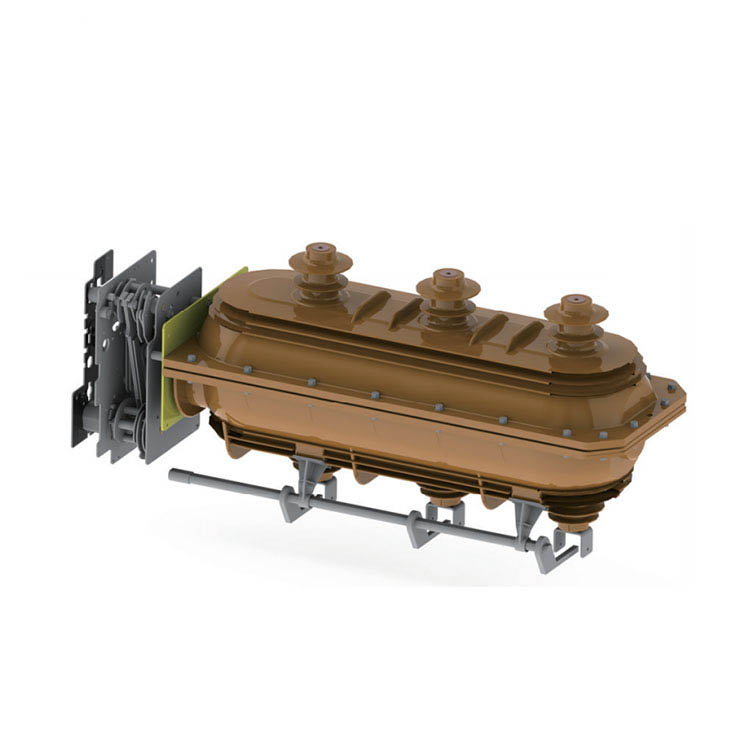

FLN36-24D High Voltaje de alto voltaje SF6 Break Switch LBS

FLN36-24D High Voltaje de alto voltaje SF6 Break Switch LBS

    Se puede dividir en dos tipos: FLN □ -24kV (mecanismo de operación de resorte único tipo k), FLRN □ -24KV (un mecanismo de operación de doble resorte). El último tipo podría estar equipado con combinación de fusibles, que tiene una función de control y protección, que puede usarse para la fuente de alimentación y la subestación como un dispositivo de protección y control, especialmente adecuado para la unidad principal del anillo, la caja de distribución de cables y la subestación de conmutación.

Mecanismo operativo manual

K Tipo de resorte Mecanismo operativo de doble función:

Como unidad de control de entrada para FLN □ -24KV, el principio de funcionamiento del mecanismo de operación de resorte tipo k es la prensa y la liberación de resorte.

Operación de puesta a tierra: impulsado por el mango, el brazo de la biñón superior gira y presiona Spring 2 para almacenar energía, cuando los alcios de energía máxima continúan girando el brazo de rango, el resorte de almacenamiento de energía comienza a liberar energía y conducir el gatillo superior, permite que la barra de conexión conduzca el brazo del cigüeñal, el brazo del cigüeñal gire y impulse el contactor móvil para el oído.

Operación de interruptor: impulsado por el mango, el brazo de la manivela inferior 1 gira, presiona el resorte 2 para almacenar energía, cuando la energía liberada, conduce el gatillo 8, permite que la barra de conexión conduzca el brazo de la manivela, el brazo del cigüeñal gira y impulsa el contactor móvil y el interruptor de interrupción de la carga se enciende.

Operación de apagado: gire el brazo del cigüeñal del eje principal en sentido antihorario por el mango, suelte el resorte de almacenamiento de energía y el interruptor de interrupción de la carga se apaga.

Un tipo de operación de doble función de resorte:

Como unidad de control de salida para FLRN □ -24KV. El principio de trabajo de un mecanismo de tipo es el mismo que el tipo K, además, tiene una función de viaje del delantero de fusible. Para un mecanismo de tipo. El viaje electromagnético también está disponible para los requisitos de los clientes.

Operación de interruptor: impulsado por el mango, el brazo de cigüeñal inferior 1 gira para presionar el interruptor en el resorte 12 y apagar el resorte 8 al mismo tiempo, para proporcionar suficiente energía requerida al apagar. Cuando el brazo del cigüeñal inferior 1 se abrochan el pasador y los disparan para moverse, hace que la rueda del rodillo inferior se dispare y suelte el interruptor de la interrupción del resorte y el interruptor de interrupción de la carga.

Operación de apagado: presione el botón de interrupción o presione el pasador de viaje 2 por el delantero del fusible, suelte el resorte y el interruptor de carga se apaga.

Operación de tierra: la operación de puesta a tierra de un mecanismo de tipo es el mismo que el tipo k.

Mecanismo operativo motorizado:

La operación del motor se puede agregar a ambos tipos de mecanismos operativos, lo que significa que se puede operar manualmente o motorizarlo.

Voltaje de funcionamiento: DC48V AC/DC 110V 220V

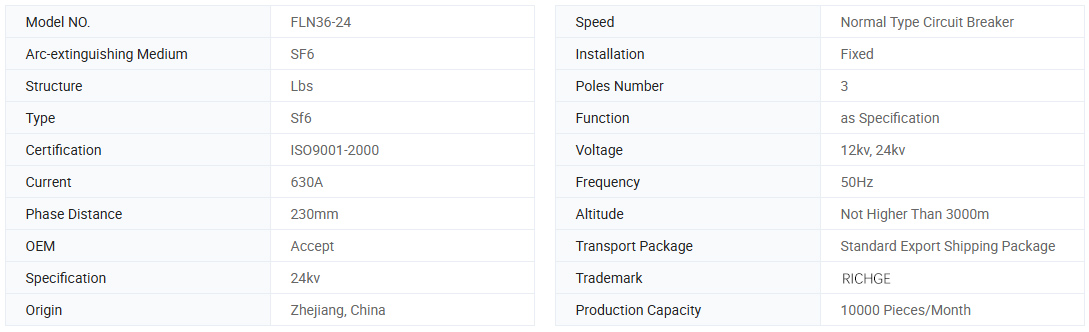

Información básica.

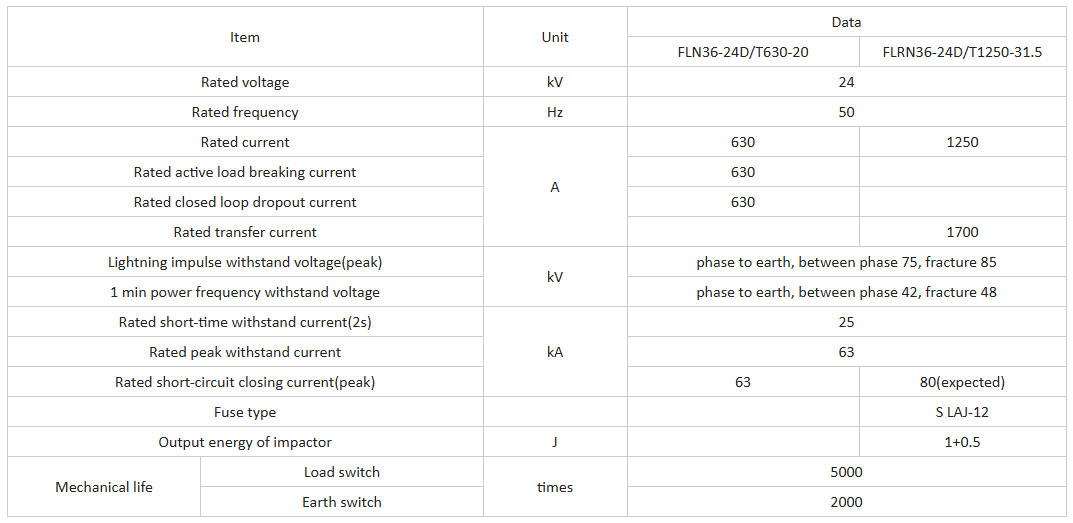

Parámetros técnicos

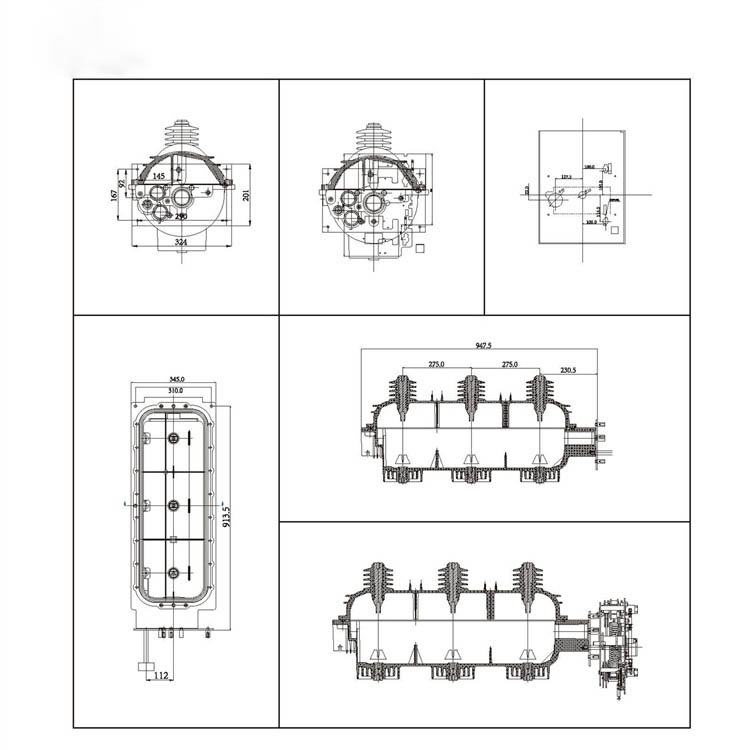

Dibujo

Condiciones aplicables

1. Temperatura ambiente: máx.+40ºC; Min.-35ºC.

2. humedad: promedio de humedad relativa promedio máxima promedio diario: ≤ 95%; promedio mensual. ≤90%.

3. Altitud: ≤ 2000m.

4. Resistencia sísmica: 8 grados.

5. El aire circundante debe estar libre de gases corrosivos, inflamables, vapor de agua, etc., y no debe someterse a vibraciones frecuentes y graves.

6. Tasa de fuga anual; ≤0.1%.
