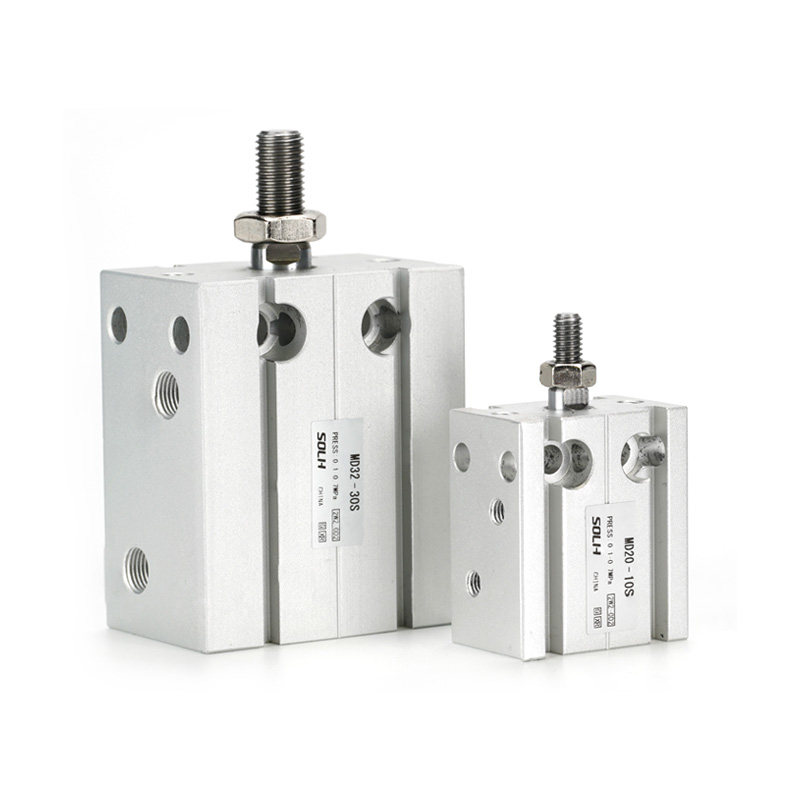

Cilindro compacto de instalación libre de montaje múltiple serie MD

Marca:SOLH de Richge Tecnología

Descripción general de la serie de productos

     La serie SOLH MD es un cilindro miniatura estándar de montaje libre de múltiples posiciones con orificios de montaje de círculo completo, forma de bloque ultradelgado y capacidad de instalación en ángulo arbitrario. Diseñado para espacios de equipos estrechos y confinados, diseño de alta densidad y estaciones de trabajo de posicionamiento y expulsión intermitentes de carga liviana.

     5 submodelos completos cubren las demandas de carrera fija/ajustable, de simple/doble vástago, de simple/doble efecto:

     -- MD: Vástago simple y doble efecto (tipo universal estándar)

     -- MSD: Vástago simple de simple efecto (resorte extendido)

     -- MTD: Vástago simple de simple efecto (retracción por resorte)

     -- MDD: Doble vástago de doble efecto (antitorsión sin rotación)

     -- MDJ: Doble vástago de doble efecto con carrera trasera ajustable

Tabla de especificaciones técnicas del núcleo universal

Diseño estructural y ventajas de rendimiento central

  1. Montaje multiposición completo de 6 direcciones

     -- Orificios roscados uniformes distribuidos en la parte delantera, trasera, izquierda, derecha, superior e inferior del cuerpo del cilindro; Se puede fijar en cualquier plano y en cualquier ángulo. La disposición paralela de múltiples cilindros, uno al lado del otro, maximiza la utilización del espacio del gabinete.

  2. Cuerpo liviano de bloque ultrafino

     -- Espesor de pared entre un 30% y un 50% más delgado que los cilindros de cuerpo redondo estándar, cuerpo principal de aleación de aluminio liviano fundido a presión para un diseño de mecanismo miniaturizado.

  3. Cojinete de vástago de pistón autolubricante

     -- Buje autolubricante integrado de baja fricción en el vástago del pistón, funcionamiento sin aceite, larga vida útil y movimiento suave y estable.

  4. Ranuras de montaje de interruptor magnético estándar

     -- Ranuras deslizantes trapezoidales dedicadas en ambos lados del cuerpo del cilindro; Fácil montaje, desmontaje y cambio de posición de interruptores de láminas magnéticos sin soportes adicionales.

  5. Almohadilla amortiguadora de goma frontal incorporada

     -- El amortiguador integrado en el extremo de la varilla absorbe la vibración del impacto, reduce el ruido de funcionamiento y protege pequeños accesorios y piezas de trabajo.

  6. Variantes de doble varilla expandible y carrera ajustable

     -- Varilla doble MDD: fuerte rendimiento antitorsión, deflexión rotatoria cero, guía lineal estable bajo carga lateral

     -- Carrera ajustable MDJ: tornillo de ajuste trasero para ajuste del límite de carrera, flexible para requisitos de longitud de posicionamiento variable

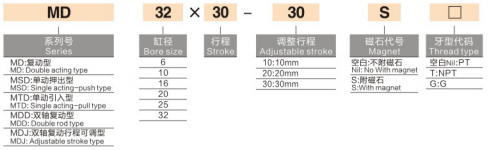

Reglas completas de nomenclatura de modelos

  1. Modelo 1: Estándar de doble efecto con vástago simple MD16×30S

     -- MD = Código de serie, cilindro compacto de doble efecto con vástago simple

     -- 16 = Diámetro del agujero (mm)

     -- 30 = Longitud de carrera básica (mm)

     -- S = Anillo magnético incorporado (en blanco = sin imán)

  2.Modelo 2: Doble varilla ajustable MDJ20×20-10S

     -- MDJ = Doble vástago de doble efecto con ajuste de carrera trasera

     -- 20 = Tamaño del orificio (mm)

     -- 20 = Carrera base fija

     -- 10 = Carrera extra ajustable (Recorrido total = 20 + 10 = 30 mm)

     -- S = Sufijo opcional del anillo magnético incorporado

Tabla de empuje de salida teórica (Unidad: N)

Guía de selección paso a paso y aplicaciones típicas

  1. Reglas básicas de juicio de selección

     -- Prioridad de restricción de espacio: cavidad de instalación estrecha, diseño denso, demanda de montaje en múltiples ángulos → Elija el cilindro compacto de bloque de la serie MD

     -- Cribado de condiciones de carga: Carga ligera axial pura sin deflexión lateral → Varilla simple MD estándar; Existe torsión lateral / carga lateral desplazada → Modelo antirrotación de doble varilla MDD

     -- Demanda de ajuste de carrera: el recorrido de posicionamiento variable necesita un límite fino → Variante de doble varilla de carrera ajustable MDJ

     -- Retroalimentación de señal de posición: agregue el sufijo S con interruptor magnético CMSH/DMSH para detección de carrera del PLC

  2. Escenarios típicos de aplicaciones industriales

     -- 3C y automatización de semiconductores: sujeción de mini accesorios, empuje de material, engarzado de componentes, estaciones de posicionamiento preciso

     -- Equipos automatizados generales: bloqueo de piezas de trabajo, conmutación de estaciones, pequeños mecanismos alternativos lineales

     -- Montaje de electrodomésticos y hardware: ajuste a presión de piezas pequeñas, cierre a presión, dispensación de micropegamento

     -- Maquinaria de envasado y alimentos: transporte de material de carga ligera, sujeción de productos, separación de clasificación automática

Resumen de una oración

     Tapas de cilindro compactas de montaje libre multidireccional SOLH MD con vástago simple/doble, acción simple/doble y variantes MDJ de carrera ajustable con orificios de montaje completos de 6 lados, amortiguador incorporado y anillo magnético opcional, diseño liviano ultradelgado ideal para sujeción, expulsión y posicionamiento de cargas livianas en equipos 3C, semiconductores, embalaje y mini automatización.
