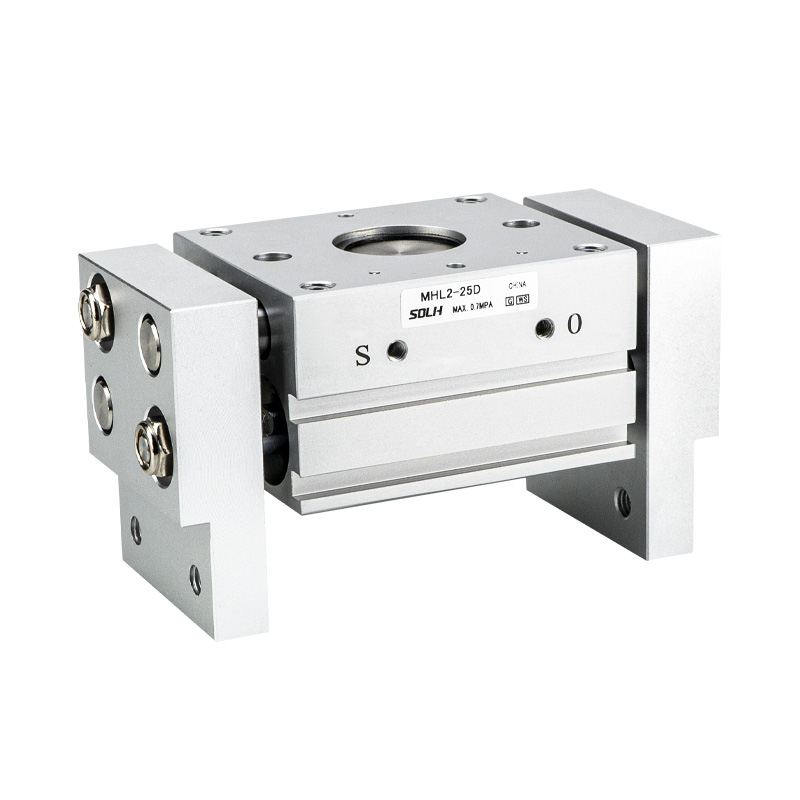

Pinza neumática paralela de apertura amplia serie MHL2

Marca: SOLH de Richge Technology

Descripción general del producto

      La serie SOLH MHL2 es una pinza paralela síncrona de piñón y cremallera de carrera ancha. Ventajas principales: potente fuerza de sujeción, recorrido de apertura ultra amplio, alta rigidez estructural y opciones de montaje versátiles. Adecuado para el transporte de piezas de trabajo grandes y pesadas, agarre de piezas de gran tamaño y sujeción paralela de cargas elevadas. Ampliamente adoptado en carga/descarga automatizada, accesorios de máquinas herramienta y maquinaria de embalaje.

Estructura central y principio de funcionamiento

     -- Transmisión: El mecanismo de cremallera y piñón garantiza un movimiento sincrónico de la mandíbula sin compensación; El diseño de doble pistón ofrece una fuerte fuerza de sujeción dentro de un contorno compacto.

     -- Construcción: Cuerpo de aleación de aluminio, mordazas de acero inoxidable, anillo magnético incorporado. Todos los ejes giratorios adoptan cojinetes de resina impregnados de aceite además de sellos limpiadores de polvo integrados, buena resistencia al polvo y vida útil prolongada.

     -- Modo de operación: Doble efecto (D) solamente, no hay variante de simple efecto. Acelerador ajustable incorporado para un control suave de la velocidad. Cuatro ranuras de montaje de interruptor magnético para un diseño flexible de detección de posición.

     -- Selección de carrera: 3 carreras estándar por orificio: D (corta) / D1 (mediana) / D2 (larga), compatible con sujeción de diámetro exterior y sujeción de diámetro interior para varios anchos de piezas de trabajo.

     -- Precisión de posición: Precisión de posicionamiento repetido ±0,1 mm, rendimiento de sujeción estable en condiciones de carga pesada.

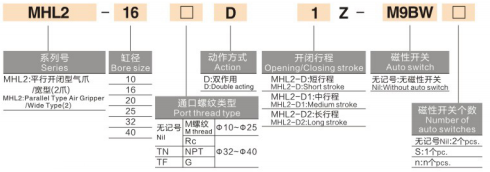

Regla de codificación de modelo completa

  1. Ejemplo de modelo: MHL2-32D2-TF-M9BW

  2. Referencia de pedido estándar

  MHL2-40D2-TF-M9BL Diámetro 40, carrera larga D2, puerto de rosca G, imán incorporado, interruptor M9B con cable de 3 m.

Especificaciones técnicas del núcleo universal

Tabla de referencia de carrera y fuerza de sujeción (0,5 MPa, punto de sujeción estándar)

⚠️ Nota: Distancia de referencia de la abrazadera: 40 mm para ø10~25; 80 mm para ø32~40. La fuerza de sujeción efectiva disminuye cuando aumenta la extensión de la mandíbula. Se debe reservar un factor de seguridad ≥1,5 durante la verificación de la carga.

Escenarios de aplicación preferidos para MHL2

     -- Piezas de trabajo pesadas/sobredimensionadas que requieren una gran fuerza de sujeción y una carrera de apertura amplia, como tubos, placas y bandejas de material pesados

     -- Aplicaciones que exigen movimiento paralelo sincrónico sin deflexión, con diseño de montaje multidireccional flexible

     -- Condiciones de trabajo duras y propensas al polvo (carga de máquinas herramienta, manipulación de piezas de fundición), que requieren una resistencia confiable al polvo y una larga vida útil

     -- Sistemas que necesitan sujeción de diámetro exterior y agarre de diámetro interior, compatibles con múltiples tamaños de piezas a través de opciones de 3 carreras

Selección de claves y pautas de aplicación

     -- Determine primero la carga antes de seleccionar el orificio: calcule la fuerza de sujeción requerida según el peso de la pieza de trabajo, la longitud de extensión de la mordaza y el factor de seguridad ≥1,5, luego haga coincidir el tamaño del orificio correspondiente.

     -- Seleccione la carrera según el ancho de la pieza de trabajo: Secuencia de prioridad D (corta) → D1 (media) → D2 (larga), evite carreras excesivas y redundantes.

     -- Detección de posición: Equipado con interruptores magnéticos de la serie D-M9□ (NPN/PNP/sin contacto) para retroalimentación de apertura/cierre de la mandíbula; cuatro ranuras de montaje permiten una disposición flexible.

     -- Montaje y configuración de puertos: ø10~25 adopta M5×0.8; ø32~40 seleccione Rc1/8 con rosca TN/TF/NPT. Elija la base de montaje roscada/pasante/lateral según la superficie de instalación.

     -- Protección y mantenimiento contra el polvo: Raspador de polvo integrado estándar. Agregue la versión personalizada resistente al polvo -X85/-X86 para ambientes con mucho polvo; Limpie periódicamente los cojinetes y los retenes.

Resumen de una oración

     La pinza neumática paralela de carrera ancha de piñón y cremallera SOLH MHL2 ofrece una gran fuerza de sujeción con tres opciones de carrera, estructura incorporada a prueba de polvo y montaje multidireccional, compatible con agarre de diámetro exterior e interior, pinza de alta resistencia ideal para carga de máquinas herramienta, manipulación de placas y bandejas y equipos de automatización de embalaje.
