Pinza neumática concéntrica serie MHS3 / MHS4 (mandril de centrado hueco con leva de cuña)

Marca: SOLH de Richge Technology

Descripción general de la serie

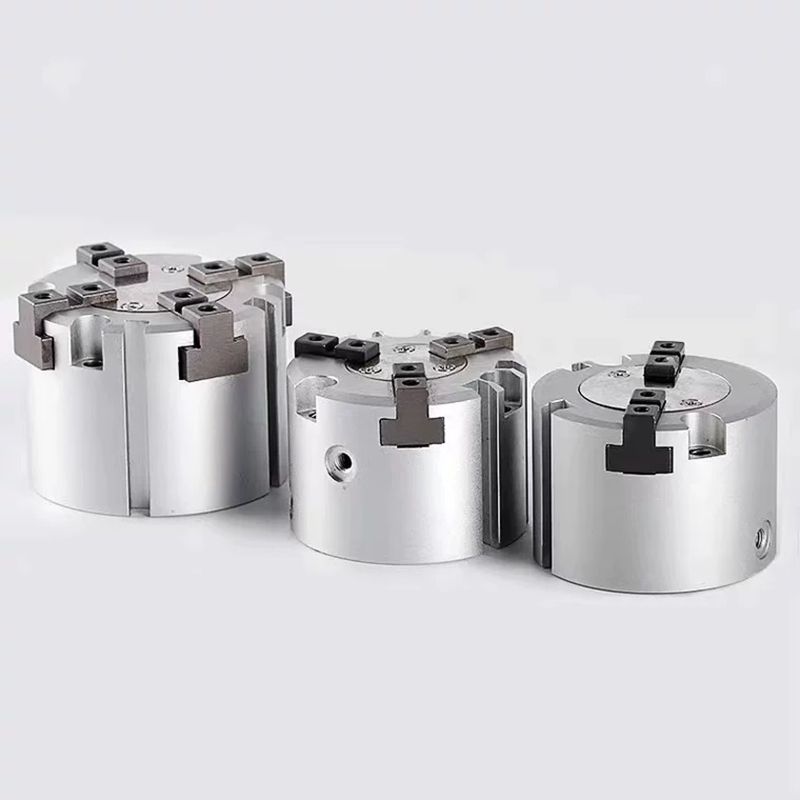

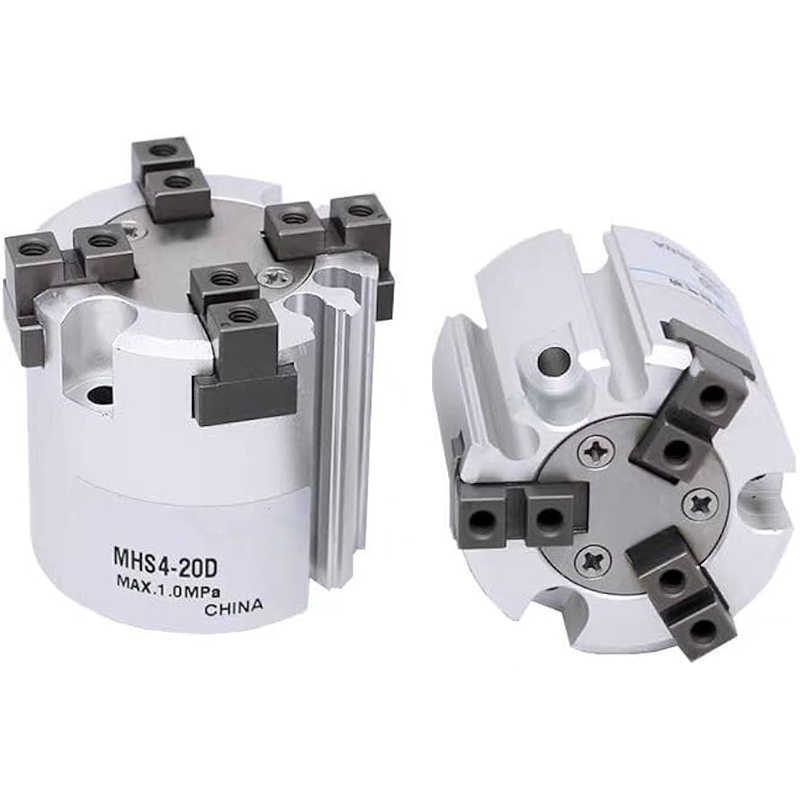

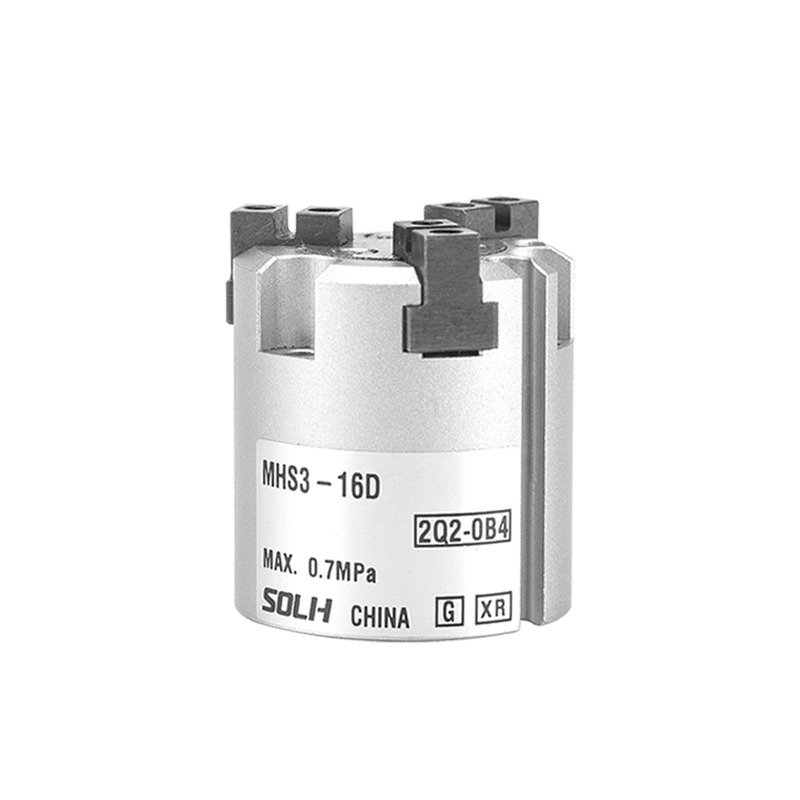

     -- MHS3: Pinza paralela concéntrica de 3 mordazas accionada por leva de cuña. Diseñado para sujetar ejes, discos y piezas de trabajo circulares con coaxialidad ultraalta.

     -- MHS4: Pinza paralela ortogonal de 4 mordazas para componentes cuadrados, rectangulares e irregulares, sujeción estable para evitar deflexiones e inclinaciones.

     -- Modo de accionamiento: Doble efecto (D) de serie; Simple efecto normalmente cerrado/normalmente abierto opcional.

     -- Estructura: Transmisión de leva en cuña, anillo magnético incorporado, orificio central hueco, construcción resistente al desgaste de alta rigidez, funcionamiento sin aceite.

     -- Precisión de posición: Precisión de posicionamiento repetido ±0,01 mm, posicionamiento central consistente sin compensación.

Ventajas estructurales centrales

  1. Leva de cuña autocentrante de alta precisión

     -- Todas las mandíbulas se abren y cierran sincrónicamente compartiendo un punto central idéntico; Las piezas circulares realizan un centrado automático sin excentricidad.

  2. Orificio pasante hueco central

     -- Permite el enrutamiento de tubos de aire, fibra óptica o pasadores eyectores; adecuado para piezas de trabajo de manguito, piezas de eje y procesos de corte continuo.

  3. Cuerpo liviano y compacto de perfil bajo

     -- Altura total pequeña, ideal para un diseño de instalación denso en el efector final del robot.

  4. Fuerte resistencia a la fuerza lateral.

     -- Perfecto para operaciones de ajuste a presión, taponado y carga de máquinas herramienta con fuerza de carga externa.

  5. Anillo magnético incorporado para todos los tamaños de orificio

     -- Compatible con interruptores magnéticos de la serie M9B/M9BW para detectar el estado completamente abierto/completamente cerrado.

  6. Rango de diámetro completo: φ16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 / 125 mm

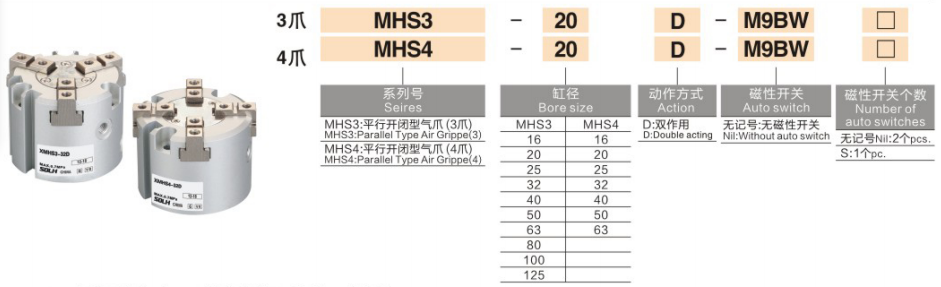

Regla completa de nomenclatura del modelo

  1. Ejemplo de modelo: MHS3-32D-M9BW

  2. Ejemplos de referencia de pedidos estándar

     -- MHS3-25D: 3 mordazas, φ25, doble efecto, sin interruptor magnético

     -- MHS4-40D-2M9B: 4 mordazas, φ40, doble efecto, equipado con interruptores magnéticos duales M9B

Especificaciones técnicas estándar generales (Presión de prueba: 0,5 MPa)

  1. Parámetros comunes

     -- Rango de presión de funcionamiento: 0,15 ~ 0,6 MPa

     -- Temperatura ambiente: -10 ~ 60 ℃ (sin formación de hielo dentro de la tubería de aire)

     -- Frecuencia máxima de funcionamiento: 120 ciclos por minuto

     -- Precisión de posicionamiento repetido: ±0,01 mm

     -- Lubricación: Diseño sin aceite, adecuado para entornos de producción limpios

  2. Tabla de fuerza de sujeción y carrera lateral única

Comparación de selección: MHS3 VS MHS4

Métodos de montaje y escenarios de aplicación típicos

  1. Opciones de montaje

     -- Fijado mediante tornillos de extremo + pasadores de posicionamiento lateral, universal para instalación de robot EOAT

     -- El orificio pasante central permite la expulsión del pasador eyector; Admite expansión interna y sujeción externa

  2. Aplicaciones industriales típicas

     -- Carga y descarga de máquinas herramienta: agarre de piezas de trabajo de eje y disco.

     -- 3C Electronics: terminales circulares, chips cuadrados, manipulación de hardware en miniatura

     -- Industria del Embalaje: Cuerpos de botellas, posicionamiento de materiales tubulares y cilíndricos.

     -- Procesos de ensamblaje y ajuste a presión: prensado de rodamientos, inserción de manguito de eje, ensamblaje concéntrico

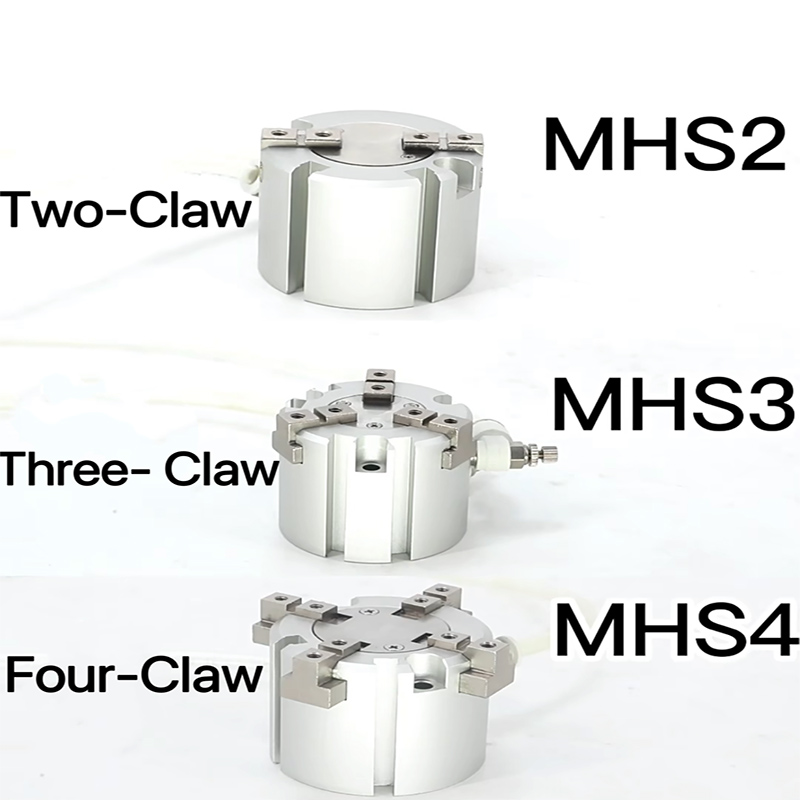

Clasificación completa de productos de la familia MHS

     -- MHS2: 2 mordazas paralelas — para placas planas y piezas de trabajo planas

     -- MHS3: 3 mordazas concéntricas: solución preferida para todos los componentes circulares

     -- MHS4: 4 mordazas ortogonales: solución preferida para piezas cuadradas y rectangulares

     -- MHSJ3: Equipado con cubierta antipolvo, para entornos de taller hostiles y polvorientos

     -- MHSH3: orificio pasante hueco extendido: dedicado al procesamiento continuo continuo

Resumen de una oración

     Las pinzas neumáticas huecas autocentrantes con leva de cuña SOLH MHS3 de 3 mordazas y MHS4 de 4 mordazas ofrecen un posicionamiento concéntrico de alta precisión de ±0,01 mm con configuración opcional de acción simple/doble y orificio pasante central, compatibles con interruptores magnéticos de la serie M9; MHS3 para piezas de eje/disco circular, MHS4 para componentes cuadrados y rectangulares, ampliamente utilizado en carga de máquinas herramienta, automatización 3C y estaciones de ensamblaje de ajuste a presión de precisión.
