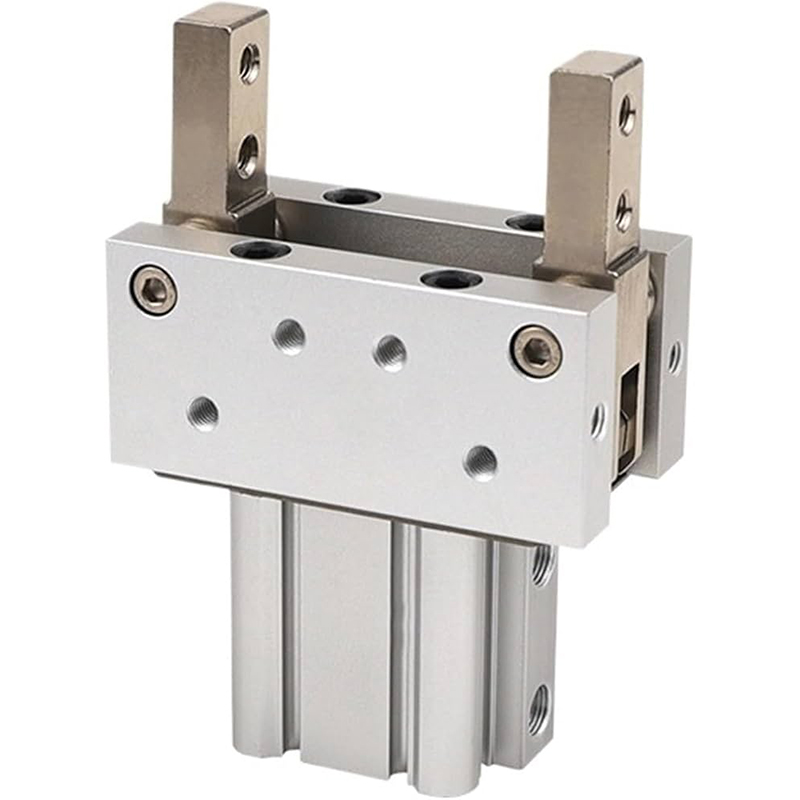

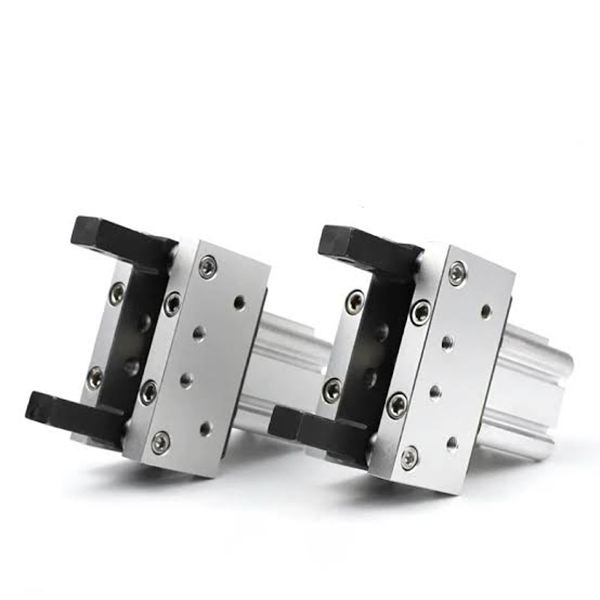

Pinza neumática autoblocante de alta resistencia con junta de palanca serie MHT2

Marca: SOLH de Richge Technology

Descripción general del producto

     La serie SOLH MHT2 es una pinza angular de pivote de 2 mordazas accionada por articulación articulada. Las características sobresalientes incluyen mecanismo de autobloqueo de palanca, capacidad de retención en apagado, torque de sujeción ultra alto y ranuras de instalación de sensores de cuatro lados con alta rigidez estructural.

     Optimizado para sujeción, transporte y posicionamiento de piezas pesadas con estrictos requisitos de seguridad anticaída; La pinza de carga pesada preferida para estaciones automatizadas de alto riesgo.

Estructura central y características de diseño

     -- Principio de funcionamiento: cilindro de vaivén combinado con mecanismo de amplificación de fuerza de enlace de palanca. Cuando las mordazas se cierran, la palanca alcanza la posición de bloqueo del punto muerto. La fuerza de sujeción se amplifica de 3 a 5 veces y se puede mantener ≥80% de fuerza de sujeción de forma continua ante la pérdida de presión del aire/corte de aire para un autobloqueo de seguridad confiable.

     -- Construcción del cuerpo: Carcasa cuadrada de aluminio anodizado duro con anillo magnético incorporado. Cuatro ranuras de montaje (superior/inferior/izquierda/derecha) permiten el montaje directo de interruptores magnéticos de la serie M9B/A93 sin ángulos muertos para la disposición del sensor.

     -- Tipo de operación: Doble efecto (versión estándar D / versión liviana actualizada DZ). Las mordazas se bloquean en la posición cerrada; El empuje del cilindro restablece las mordazas para la acción de apertura.

     -- Especificación del material: Cilindro de aluminio de oxidación dura, mordazas de acero de aleación de alta resistencia, conjunto de varillaje resistente al desgaste. Alta rigidez, larga vida útil y funcionamiento sin mantenimiento y sin aceite.

     -- Montaje flexible: múltiples orificios de montaje roscados admiten instalación axial, longitudinal y horizontal, adecuados para diseños de equipos compactos y confinados.

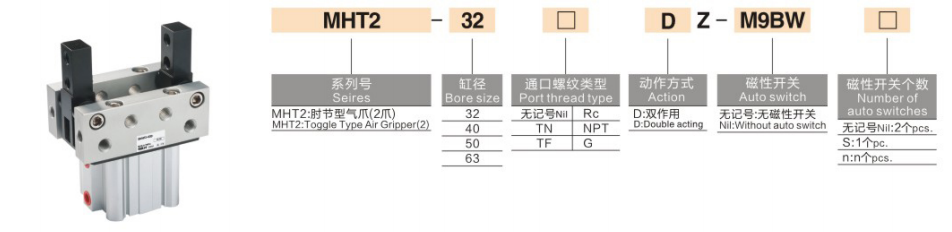

Regla de codificación de modelo completa

 1. Ejemplo de modelo: MHT2-50DZ-M9BW

  2. Ejemplos de referencia de pedidos estándar

     -- MHT2-32D: Diámetro 32, modelo base estándar de doble acción sin interruptor

     -- MHT2-63DZ-M9B: Diámetro 63, tipo DZ liviano actualizado, ranuras para sensores de cuatro lados, equipado con interruptor magnético M9B

Especificaciones técnicas del núcleo universal (presión de suministro de 0,5 MPa)

Principales ventajas competitivas

  1. Potente rendimiento anticaída con bloqueo automático

     -- El diseño de bloqueo de punto muerto de palanca retiene ≥80% de la fuerza de sujeción después del corte del suministro de aire o la pérdida de presión. Elimine eficazmente el riesgo de caída de piezas de trabajo en líneas de producción automatizadas de alta seguridad.

  2. Par de sujeción ultraalto para tareas pesadas

     -- El par máximo alcanza los 106 N·m para el modelo φ63, capaz de sujetar piezas de trabajo pesadas de 5 a 50 kg, superando con creces las pinzas paralelas con un tamaño de orificio equivalente.

  3. Diseño de sensor flexible de 360°

     -- Sin riel guía integrado en el cuerpo principal; Los interruptores magnéticos se pueden montar en cuatro superficies para realizar una detección de posición en todas las direcciones, perfecto para cavidades de instalación estrechas.

  4. Alta rigidez y vida útil prolongada

     -- Las mordazas de acero aleado y los enlaces resistentes al desgaste soportan más de 5 millones de ciclos estables, adaptados al funcionamiento continuo de cargas pesadas de alta frecuencia.

Opciones de montaje y escenarios de aplicación típicos

  1. Formas de montaje

     -- Montaje axial: Empuje y tracción horizontales para transferencia de material en línea de montaje

     -- Montaje vertical longitudinal: estaciones de carga/descarga de subida y bajada

     -- Montaje lateral: Sujeción lateral para estaciones con espacio limitado

  2. Aplicaciones industriales típicas

     -- Componentes de automoción: agarre de carcasas de motor, tapas de caja de cambios, cubos de rueda.

     -- Automatización de máquinas herramienta: fundición pesada, piezas forjadas y manipulación de moldes.

     -- Transporte logístico: transporte de palets metálicos, cajas y material en barriles.

     -- Estaciones de posicionamiento de seguridad: estaciones anticaída aéreas, dispositivos de sujeción de seguridad para equipos de prensado

Comparación de selección: Pinza de palanca MHT2 VS MHZL2 VS MHL2

Guía de selección rápida de 3 pasos

  1. Selección del diámetro interior basada en la masa de la pieza de trabajo

     -- 32 ≤ 5 kg; 40 = 5~15 kg; 50 = 15 ~ 30 kg; 63 = 30 ~ 50 kg. Reservar mínimo 30% de margen de seguridad de carga.

  2. Verificación del ángulo de giro

     -- Ángulo máximo de apertura: MHT2-32 hasta 28°, MHT2-63 limitado a 23°. Confirme que haya suficiente espacio para la dimensión objetivo de la pieza de trabajo.

  3. Coincidencia de configuración

     -- Requisito de retroalimentación de posición: elija la versión liviana DZ + interruptor magnético M9B para montaje de sensor en los cuatro lados

     -- Manejo elevado de alta seguridad: dé prioridad al MHT2 por su característica única de autobloqueo de apagado

Resumen de una oración

     La pinza neumática autoblocante con junta de palanca SOLH MHT2 adopta una estructura de amplificación de fuerza de enlace de punto muerto con capacidad de sujeción anticaída de apagado, montaje de interruptor magnético en los cuatro lados y alta rigidez de aleación, disponible en variantes D / DZ, pinza de seguridad ideal para trabajo pesado para piezas de automóviles, fundición y automatización de carga/descarga de máquinas herramienta pesadas aéreas.
