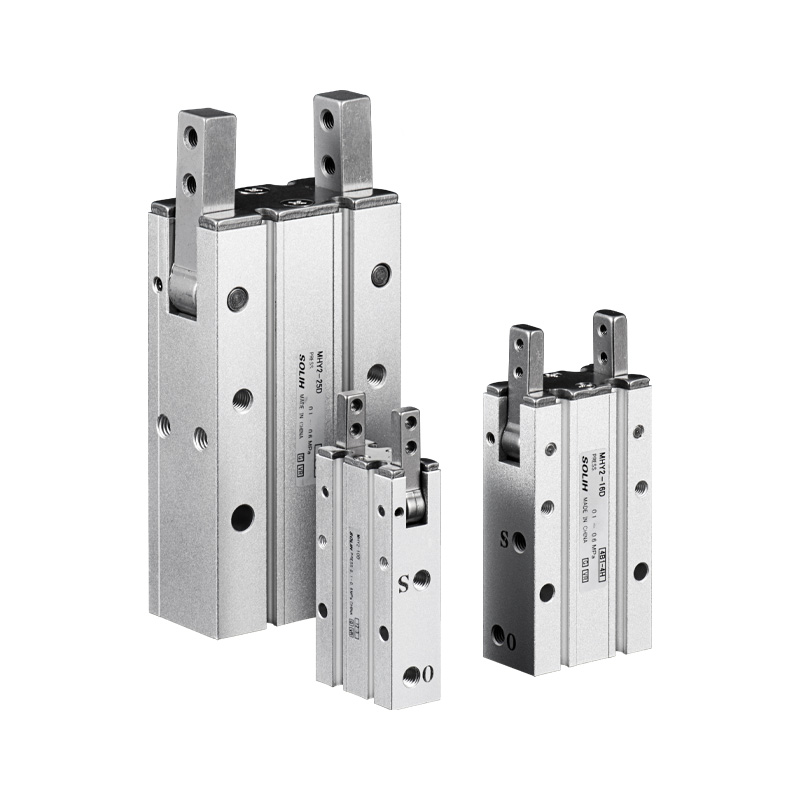

Pinza neumática oscilante accionada por leva de 180° serie MHY2

Marca: SOLH de Richge Technology

Descripción general del producto

     La serie SOLH MHY2 es una pinza neumática estándar de 2 mordazas accionada por leva oscilante de 180° de ancho. Ventajas principales: ángulo de apertura ultragrande, estructura compacta liviana, estructura antipolvo y posicionamiento repetido estable. Ideal para manipulación de piezas redondas e irregulares, carga/descarga automatizada, volteo y clasificación. La trayectoria de movimiento simple permite recoger y soltar de forma sencilla sin movimientos mecánicos complejos.

Estructura central y principio operativo

     -- Transmisión: Mecanismo de leva (no engranaje ni cremallera). Los pistones dobles empujan el conjunto de leva para accionar dos mordazas de forma sincrónica. Ángulo máximo de apertura 180°, posición de sobrecierre -3° para sujeción antiaflojamiento. Oscilación suave y sincronizada sin desviación de la mandíbula.

     -- Construcción: cuerpo de aleación de aluminio, mordazas de acero inoxidable de serie, anillo magnético incorporado, ranuras de montaje de interruptor magnético en los cuatro lados. Orificios de montaje disponibles en las caras inferior y lateral. El diseño de espacio estrecho evita la entrada de polvo y residuos en el mecanismo interno.

     -- Modo de operación: Doble efecto (D) solamente, no hay variantes NO/NC de simple efecto. Control de aire bidireccional con velocidad de apertura/cierre regulable.

     -- Precisión de posicionamiento: Repita la precisión de posicionamiento ±0,02 mm con un ángulo de giro constante.

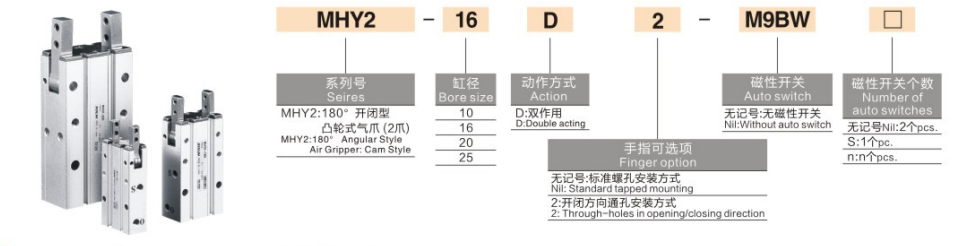

Regla de codificación de modelo completa

  1. Ejemplo de modelo: MHY2-16D-S-M9BW

  2. Referencia de pedido estándar

     MHY2-20D-S-M9BW: Orificio 20, doble efecto, anillo magnético incorporado, interruptor magnético M9B con cable de 1 m.

Especificaciones técnicas del núcleo universal

Datos de fuerza y ​​par de sujeción (0,5 MPa, distancia de sujeción de referencia L=35 mm)

     Nota importante: La fuerza de sujeción efectiva disminuye a medida que se extiende la distancia de sujeción L. La verificación del par de carga es obligatoria durante la selección.

Escenarios de aplicación preferidos

  ✅ Elige MHY2 si:

     -- Requiere una apertura ultra ancha de 180° para tubos cilíndricos, piezas de forma irregular y estaciones de carga/descarga y volteo.

     -- Efector final de robot compacto de carga útil liviana, prioridad de diseño liviano

     -- Ambiente de taller con polvo y escombros, exige estructura interna anticontaminación

     -- Se necesita una solución alternativa cuando la pinza paralela MHZ2 no puede sujetar piezas de trabajo irregulares de gran diámetro

  ❌ No recomendado, seleccione modelos alternativos:

     -- Necesita sujeción de simple efecto normalmente abierta/normalmente cerrada → Elija la pinza de giro de engranaje MHW2

     -- Requiere un diámetro interior superior a 25 mm y una gran fuerza de sujeción → Elija la serie MHW2 (diámetro máximo de hasta 40)

     -- Sujeción lineal puramente paralela con recorrido de apertura pequeño → Elija la pinza paralela MHZ2

Pautas de selección clave

     -- Seleccione el orificio según el diámetro de la pieza de trabajo y la dimensión exterior: 10 (pequeño) →16 →20 →25 (mediano-grande)

     -- Agregue el sufijo -S anillo magnético más interruptores magnéticos de la serie M9 para retroalimentación de posición del PLC

     -- Selección de montaje: en blanco para orificio roscado estándar; sufijo -2 para instalación a través de orificio adecuado para montaje de plataforma y soporte

     -- Control de carga: Mantenga la distancia de sujeción L ≤35 mm; Mantener un factor de seguridad ≥1,5 para torsión y fuerza de sujeción.

Resumen de una oración

     La pinza neumática de giro de 180° de ancho accionada por leva SOLH MHY2 adopta una estructura de transmisión de leva antipolvo, solo doble efecto, precisión de repetición de ±0,02 mm con interruptor magnético opcional y montaje de orificio pasante, solución compacta y liviana para la recolección, volteo y clasificación de piezas de trabajo redondas e irregulares de gran diámetro en equipos de automatización de robots en miniatura.
