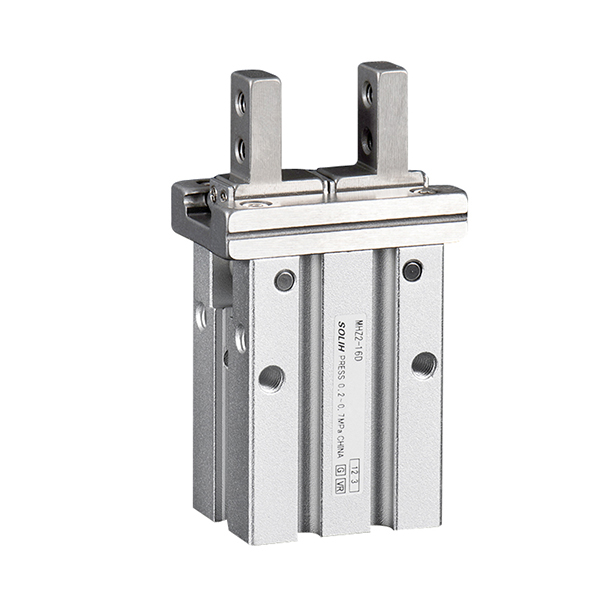

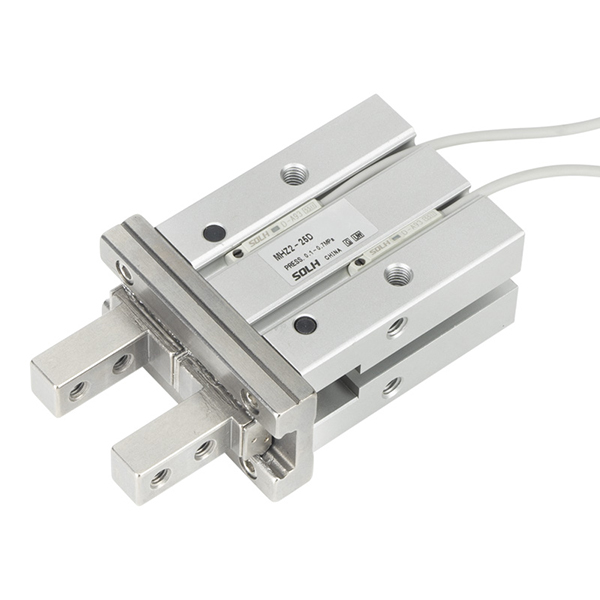

Introducción completa del producto Pinza neumática paralela MHZ2 / MHZL2

Marca: SOLH de Richge Technology

Descripción general del producto

     SOLH MHZ2 (carrera estándar) y MHZL2 (carrera larga) son pinzas neumáticas paralelas síncronas de doble pistón. Impulsadas por pistones dobles simétricos y rieles guía lineales de precisión, las mordazas se abren y cierran en paralelo sin desviarse, brindando una precisión de posicionamiento de repetición ultra alta. Orificios disponibles: 10/16/20/25 mm, admitiendo tres modos de funcionamiento: doble efecto (D), simple efecto normalmente abierto (S), simple efecto normalmente cerrado (C). Múltiples estilos de mandíbulas intercambiables y diseños de puertos del cuerpo son opcionales, compatibles con interruptores magnéticos M9BW para detectar señales de posición abierta/cerrada para enclavamiento PLC.

     -- MHZ2: Pinza universal estándar de carrera corta, diseñada para producción en masa automatizada de ciclo alto y alta velocidad

     -- MHZL2: Variante de carrera de apertura larga extendida, para manipulación de cavidades profundas y piezas de trabajo de gran tamaño

     Ambas series comparten dimensiones de montaje y piezas de repuesto idénticas, totalmente intercambiables con pinzas equivalentes importadas. Ampliamente implementado en electrónica 3C, hardware de precisión, automatización de embalaje y estaciones de carga/descarga de piezas pequeñas.

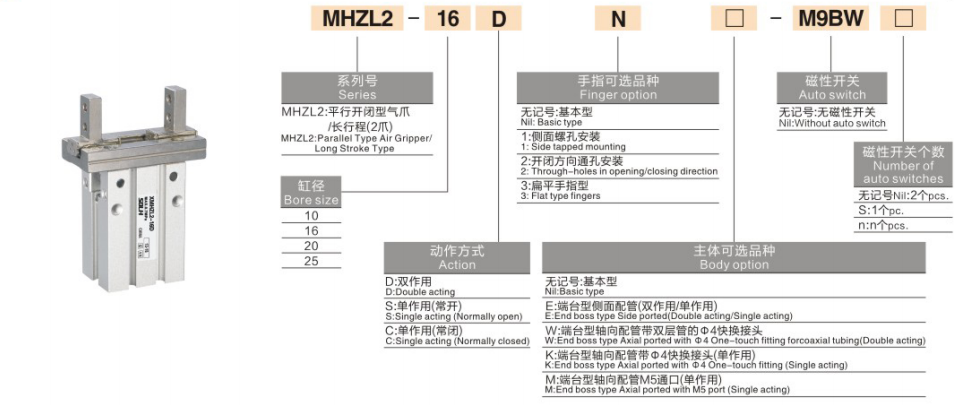

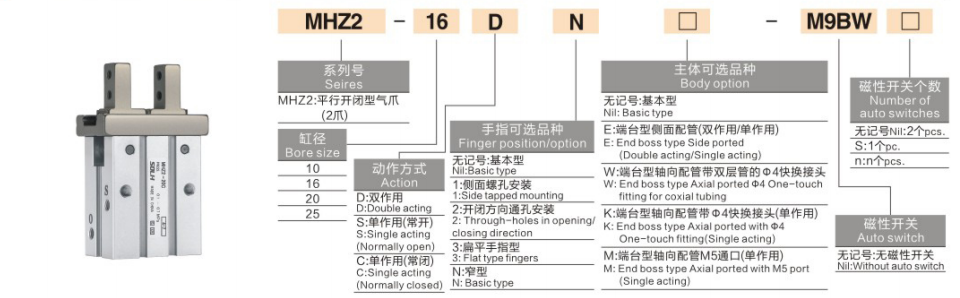

Regla de codificación de modelo completa

    Formato universal:Serie-Diámetro-Acción-Opción de mordaza-Opción de puerto del cuerpo-Modelo de interruptor magnético-Cantidad de interruptor

 1. Definición del segmento de código

   Serie 1.1

     -- MHZ2: Pinza paralela de 2 mordazas de carrera estándar

     -- MHZL2: Pinza paralela de 2 mordazas de carrera larga

   1.2 Diámetro: 10 / 16 / 20 / 25 mm

   1.3 Modo de acción

     -- D: Doble efecto – Entrada de aire para sujeción, aire inverso para liberación, fuerza de sujeción máxima, estándar de producción en masa

     -- S: Simple efecto NO Normalmente abierto – Abrazaderas de suministro de aire; El resorte se libera automáticamente cuando se apaga, evita el aplastamiento de la pieza de trabajo en las estaciones de estampado en caliente.

     -- C: NC de simple efecto normalmente cerrado – Liberaciones del suministro de aire; El resorte mantiene la fuerza de sujeción sin presión de aire, evita que la pieza de trabajo se caiga para el manejo por encima de la cabeza del robot.

   1.4 Opción de mandíbula

     -- En blanco: mandíbula básica estándar

     -- 1: Mordaza roscada lateral para montar accesorios personalizados extendidos

     -- 2: Mordaza pasante con pernos penetrantes para fijación del aparato

     -- 3: Mordaza plana y delgada para láminas delgadas y piezas de trabajo con espacios estrechos

     -- N: Mandíbula de ancho estrecho, cuerpo delgado para una disposición compacta y confinada del equipo

   1.5 Disposición de los puertos del cuerpo

     -- En blanco: puertos de aire laterales estándar

     -- E: Tipo de puerto lateral final (compatible con acción simple/doble)

     -- W: Racor rápido doble Φ4 preinstalado en puerto axial final (sólo doble efecto)

     -- K: Conexión axial final con racor rápido de Φ4 (sólo de simple efecto)

     -- M: Extremo axial puerto rosca recto M5 (sólo simple efecto)

  1.6 Interruptor magnético

     -- En blanco: Sin interruptor de detección de posición

     -- M9BW / M9BL: interruptor de láminas magnético estándar para retroalimentación de estado abierto/cerrado

   1.7 Sufijo de cantidad de interruptor

     -- En blanco: 2 interruptores como estándar, detectan posiciones de sujeción y liberación.

     -- S: 1 interruptor único para monitoreo de estado único

  2. Ejemplos de referencia de pedidos

   2,1 MHZ2-16D-N-M9BW

     -- Pinza de carrera estándar, diámetro 16, doble efecto, mandíbula estrecha, 2 interruptores magnéticos M9BW, cuerpo de puerto lateral básico.

   2,2 MHZL2-20D-3-E-M9BW-S

     -- Pinza de carrera larga, diámetro interior 20, doble efecto, mordaza plana delgada, cuerpo de puerto lateral extremo, interruptor magnético simple M9BW.

Tabla comparativa de núcleos MHZ2 VS MHZL2

Estructura interna compartida y ventajas principales (MHZ2 y MHZL2)

  1. Accionamiento síncrono simétrico de doble pistón

     -- Los pistones izquierdo y derecho empujan las mandíbulas sincrónicamente con tensión equilibrada, sin desplazamiento lateral ni deslizamiento por torsión durante el agarre, posicionamiento estable para microcomponentes como chips y PCB.

  2. Riel guía lineal de alta resistencia al desgaste

     -- Riel guía de aleación de cromo duro combinado con deslizadores autolubricantes de PTFE, baja fricción y fuerte resistencia al impacto. Grasa precargada de larga duración de fábrica, compatible con circuitos de aire sin aceite.

  3. Precisión de posicionamiento de repetición ultraalta

     -- Repetibilidad de ±0,01 mm en todos los orificios de 10 a 25, desviación dimensional cero para electrónica de precisión y selección de hardware.

  4. Montaje universal multiángulo

     -- Orificios de montaje roscados en la parte inferior, dos lados y la parte superior del cuerpo; Las mordazas soportan grifos laterales, de orificio pasante, planos y estrechos, montables horizontalmente, verticalmente o invertidos.

  5. Tres modos seguros de reinicio por resorte

     -- Doble efecto D: Fuerza de sujeción constante y estable para una producción en masa continua las 24 horas

     -- Simple efecto S NO: Liberación automática en caso de corte de energía, protege las piezas del aplastamiento en las estaciones de prensado/estampado en caliente

     -- Simple efecto C NC: sujeción permanente sin suministro de aire, elimina el riesgo de caída de la pieza de trabajo para el robot aéreo EOAT

  6. Detección de posición magnética integrada

     -- Anillo magnético incorporado dentro del cuerpo del cilindro; El interruptor M9BW transmite una señal digital al PLC para juzgar la presencia de la pieza de trabajo y el estado de la mandíbula para una lógica de enclavamiento automatizada.

  7. Diseño portuario integrado y diversificado

     -- Las opciones de puerto lateral estándar, puerto lateral final y accesorios a presión axiales preensamblados simplifican el enrutamiento de tubos sin adaptadores adicionales para el efector final del robot.

Tabla de especificaciones técnicas universales unificadas

Fuerza de sujeción teórica a 0,5 MPa (Unidad: N)

Guía de selección paso a paso

  1. Selección de trazo

     -- Piezas pequeñas y delgadas, apertura estrecha, exigen alta velocidad y frecuencia → Carrera estándar MHZ2

     -- Piezas de trabajo de gran tamaño, desmolde de moldes con cavidades profundas, se requiere una amplia apertura → MHZL2 de carrera larga

  2. Selección del modo de acción

     -- Producción continua las 24 horas, maximiza la fuerza de sujeción → D doble efecto

     -- Estación de prensado/estampado en caliente, evita que la pieza de trabajo se aplaste después de una pérdida de energía → S simple efecto NO

     -- Carga/descarga aérea del robot, evita la caída de piezas en caso de corte de energía → C simple efecto NC

 3. Selección del estilo de mandíbula

     -- Mini accesorio compacto con espacio limitado → N mandíbula estrecha

     -- Hojas delgadas, PCB, manejo de espacios estrechos → 3 mordazas planas y delgadas

     -- Necesidad de montar accesorios personalizados extendidos → 1 mordaza roscada lateral / 2 mordazas de orificio pasante

 4. Selección del diseño del puerto del cuerpo

     -- Estación de trabajo ordinaria fija, recorrido de tubería estándar → cuerpo de puerto lateral estándar en blanco

     -- Robot EOAT, diseño aerodinámico de la tubería → Cuerpo de puerto de inserción axial preinstalado W/K/M

     -- Espacio estrecho para tubos en el lado del gabinete → Cuerpo del puerto del lado del extremo E

 5. Selección de detección de señal de posición

     -- Línea de producción completamente automática, el PLC necesita información sobre el estado de la pieza y la mandíbula → Equipar interruptores magnéticos M9BW (2 unidades por defecto)

     -- Fijación manual sencilla sin lógica de señal automática → Modelo básico sin interruptor magnético

Escenarios típicos de aplicaciones industriales

  1. Aplicación de carrera estándar MHZ2

     -- 3C Electronics: clasificación y selección de alta velocidad de PCB, chips, conectores y piezas pequeñas de plástico

     -- Hardware de precisión: carga/descarga de alta frecuencia de microejes, tornillos y componentes en miniatura estampados

     -- Maquinaria de embalaje: Posicionamiento y sujeción de tapas de botellas, cartones pequeños y etiquetas.

     -- Equipo de Inspección Óptica: Mini dispositivo de posicionamiento de piezas para estaciones de detección visual

  2. Aplicación de carrera larga MHZL2

     -- Piezas de plástico grandes, placas gruesas y agarre de material apilado multicapa

     -- Expulsión de piezas de molde de cavidad profunda, moldeo por inyección auxiliar, desmoldeo de piezas grandes

     -- Cartones, cajas de plástico rígido y transferencia de piezas de trabajo de gran tamaño

     -- Robot efector final para manipulación de materiales de tamaños mixtos y con múltiples especificaciones

Soluciones de circuitos neumáticos estándar combinados

  1. Circuito 1: Pinza de Doble Acción para Líneas de Producción en Masa

     -- Unidad de servicio de aire AFC → válvula solenoide 4V210 5/2 → tubería PU6 → pinza MHZ2/MHZL2 (interruptores M9BW conectados a la entrada digital del PLC)

  2. Circuito 2: Circuito de seguridad de retención de apagado para robots aéreos

     -- Regulador de presión AR → Electroválvula 3V 3/2 → Pinza MHZ2-XXC de simple efecto NC de carrera larga

  3. Circuito 3: Mini circuito de dispositivo simple manual

     -- Mini unidad de servicio de aire AC1500 → válvula de pie 3F → tubo delgado PU4 → pinza estándar en miniatura MHZ2-10D

Precauciones de operación y mantenimiento

     -- Instale un filtro de aire de precisión de 5 μm serie AF aguas arriba de la pinza; La entrada de polvo en el riel guía provoca atascos y acorta drásticamente la vida útil.

     -- Alinee estrictamente el centro de gravedad de la pieza de trabajo con el eje central de la mandíbula; La carga pesada unilateral excéntrica provoca una abrasión desigual del riel.

     -- Mantener una presión de aire estable de 0,4~0,5 MPa para funcionamiento de ciclo alto; Evite el funcionamiento continuo a largo plazo bajo una presión total de 0,7 MPa.

     -- Reserve espacio libre para interruptores magnéticos para evitar daños a la sonda debido al impacto de la mandíbula a alta velocidad.

     -- No lo use en ambientes con ácidos fuertes, álcalis o solventes orgánicos de alta concentración durante períodos prolongados; Los componentes de sellado se corroerán y fallarán prematuramente.

Resumen de una oración

     Las pinzas neumáticas paralelas de carrera larga SOLH MHZ2 estándar de alta frecuencia y MHZL2 adoptan una estructura de guía lineal de doble pistón con precisión de ±0,01 mm, tres modos de acción D/S/C y múltiples opciones de puerto y mandíbula intercambiables, equipadas con interruptores de posición magnéticos M9BW, ampliamente utilizados para 3C, hardware, robot de embalaje EOAT, sujeción, recogida y transferencia automática de piezas de trabajo.
