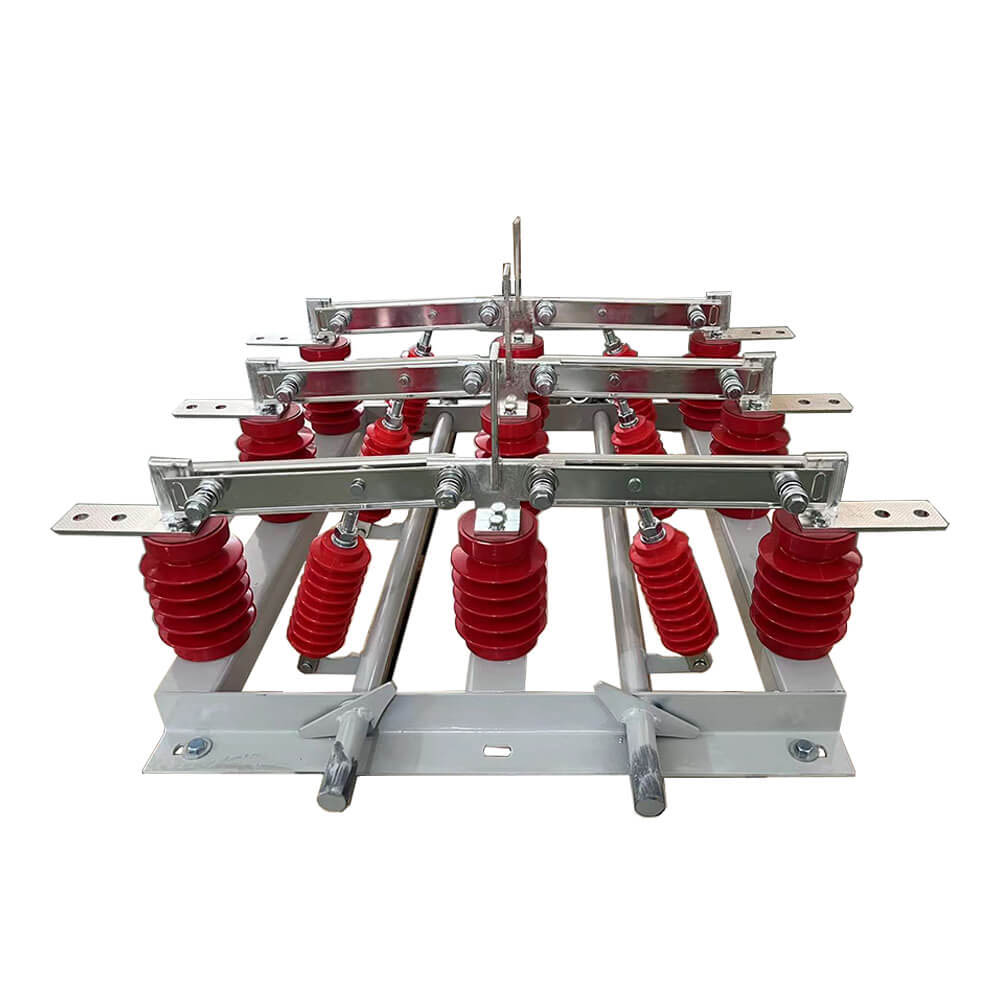

Estructura y principio de funcionamiento.

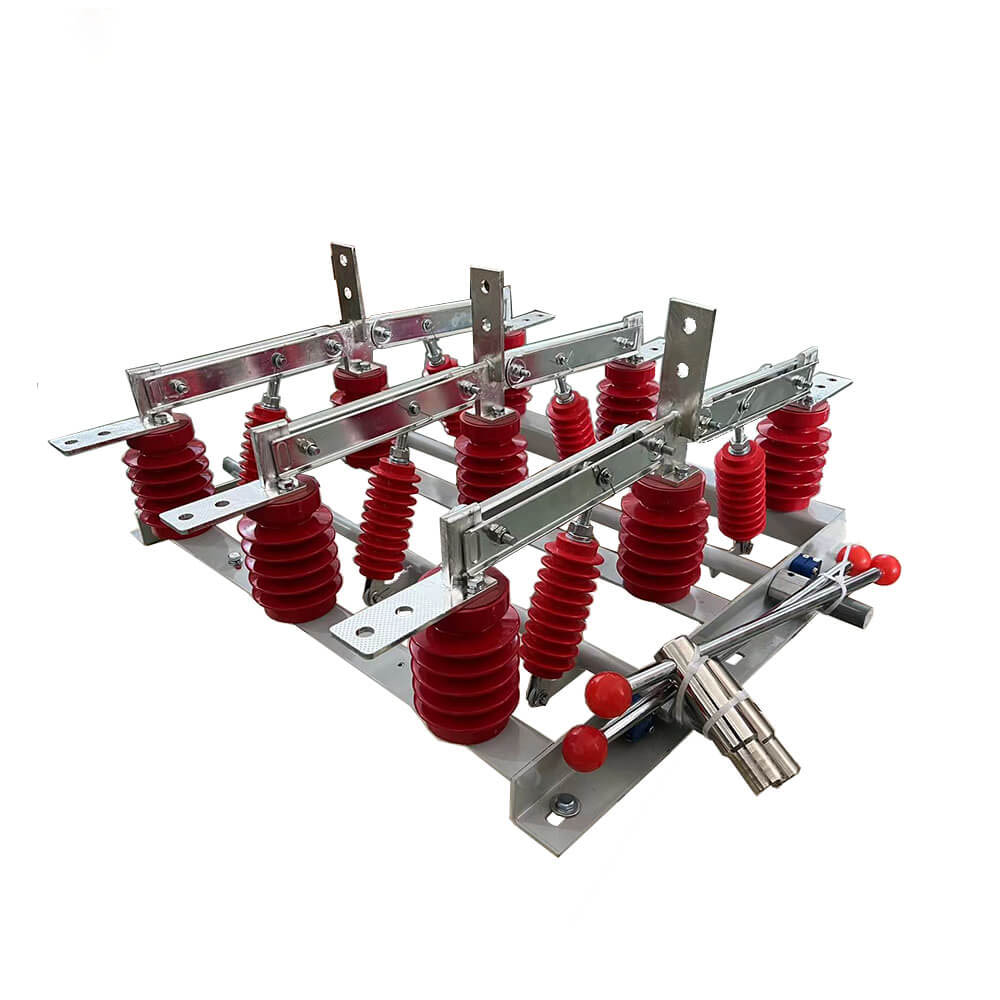

     La parte conductora del seccionador tipo GN19-12/400, 630, 1000, 1250 se fija a la base mediante dos pilares aisladores para cada fase. (Los tipos GN19-12C/400, 630, 1000, 1250 tienen un aislador de pilar y un aislador de carcasa de porcelana). Las tres fases se instalan en paralelo y la parte conductora consta de contactos estáticos de cuchillas de contacto y soportes de contacto (o varillas conductoras). Cada fase de la cuchilla de contacto está conectada al medio del aislador de unión, al aislador de unión y se instala en la base del husillo conectado. El eje está conectado a la biela (proporcionada por el usuario) y al mecanismo de movimiento tipo CS6-1 a través del mango. La cuchilla de contacto de conexión se compone de dos placas de cobre ranuradas, lo que no solo aumenta el área de disipación de calor de la cuchilla de contacto para reducir la temperatura inferior, sino que también mejora la resistencia mecánica de la cuchilla de contacto, de modo que se mejora la estabilidad dinámica del interruptor. Un extremo de la cuchilla de contacto está montado en el bloque de contacto (o en la varilla conductora) mediante un perno (automóvil de Shaw). GN19-12/1000, 1250 en contacto con la instalación de la placa de bloqueo magnético, además el propósito de la placa de bloqueo magnético es que cuando una gran corriente de cortocircuito mejore la cuchilla de contacto de dos ranuras entre | atracción. Los interruptores de desconexión GN19-12/400, 630 tienen un pequeño límite de corriente, por lo que no es necesario agregar una placa de bloqueo magnético.

Atributos clave

Información básica

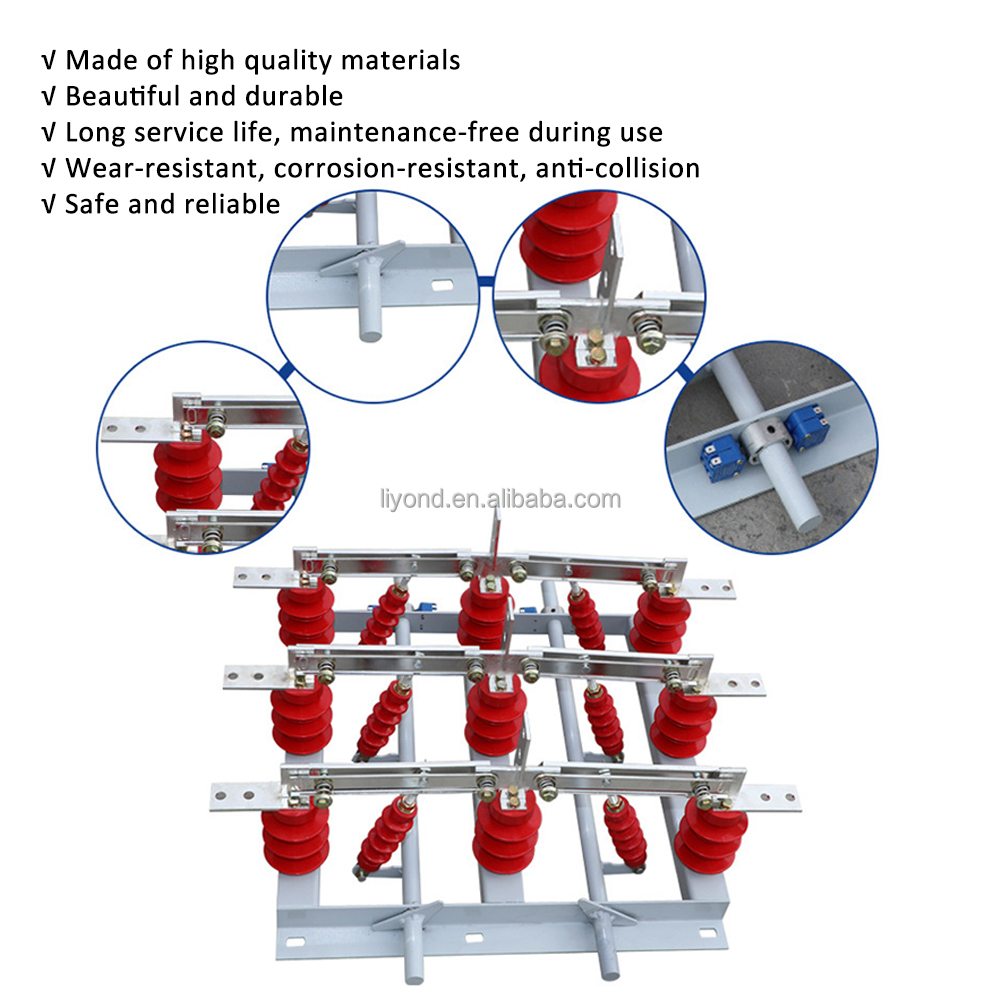

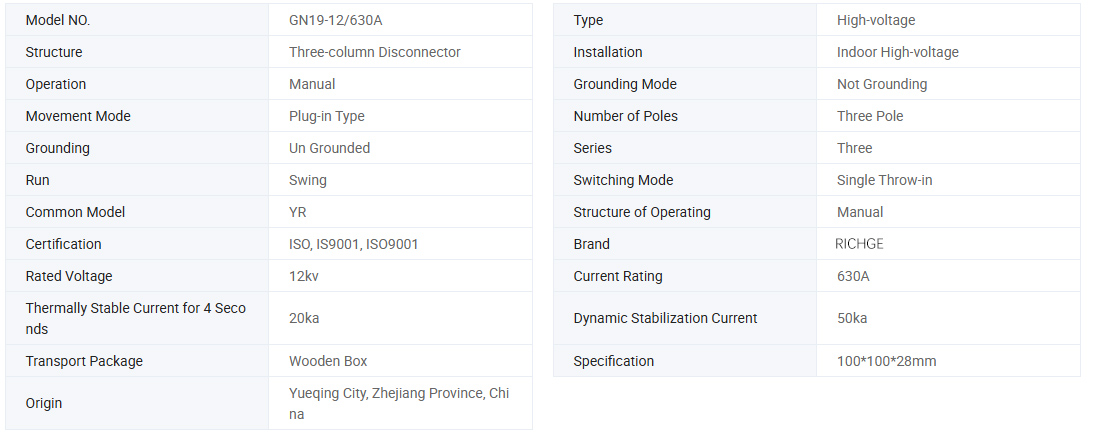

Parámetro técnico

Modelo	Tensión nominal (kV)	Corriente nominal (A)	Corriente nominal soportada de corta duración (los /4s)	Corriente nominal máxima soportada (el)
Gn19-12/400-122,5	12	400	12.5	31.5
GN19-12 / 630-20	12	630	20	50
GN19-12/1000-31,5	12	1000	31.5	80
GN19-12 / 1250-31.5	12	1250	31.5	80
GN19-12C/400-12.5	12	400	12.5	31.5
GN19-12C/630-20	12	630	20	50
GN19-12C/1000-31.5	12	1000	31.5	80
GN19-12C/1250-31.5	12	1250	31.5	80

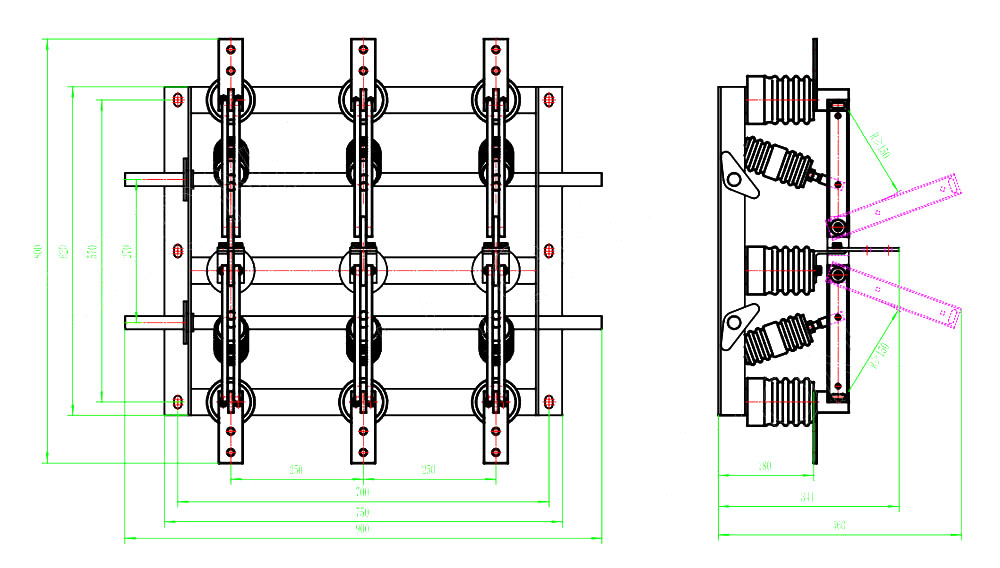

Dibujo

Utilice las condiciones ambientales.

1.El límite superior de temperatura ambiente +40 ℃, el límite inferior -10 ℃. Nota: Permitir almacenamiento y transporte a -25 ℃

2.Altitud no superior a 1000 m

3. Humedad relativa: el promedio diario no supera el 95%, el promedio mensual no supera el 90%

4. Presión de vapor de agua: el promedio diario no supera los 2,2 × 10-3Mpa, el promedio mensual no supera los 1,8 × 10-3Mpa

5. El aire circundante debe estar libre de gases corrosivos o combustibles, vapor de agua y otros contaminantes evidentes.

6. Sin vibraciones regulares y violentas.

Nota: consulte con el fabricante para resolver el problema si no cumple con las condiciones anteriores.

Instrucciones de pedido

●Aceptar OEM y ODM: SÍ

●Certificado: CE, informes de prueba

●Tiempo de producción: 7~ 12 días laborables

●Período de garantía: 12 meses

●Tiempo de entrega: 15 días

●Al realizar el pedido de este interruptor, indique las especificaciones del modelo, la tensión nominal, la corriente nominal y otros datos técnicos.

●Si existen requisitos especiales, puede negociar con nosotros para resolverlos.
