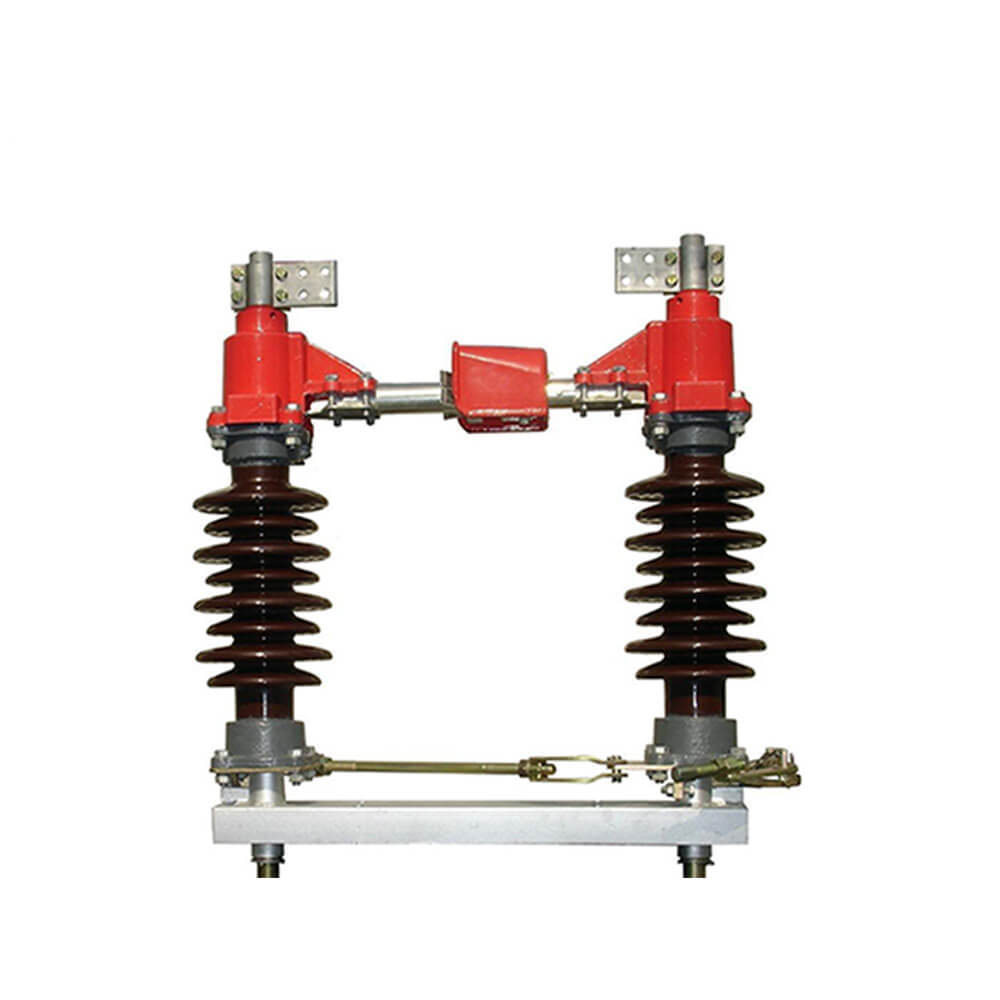

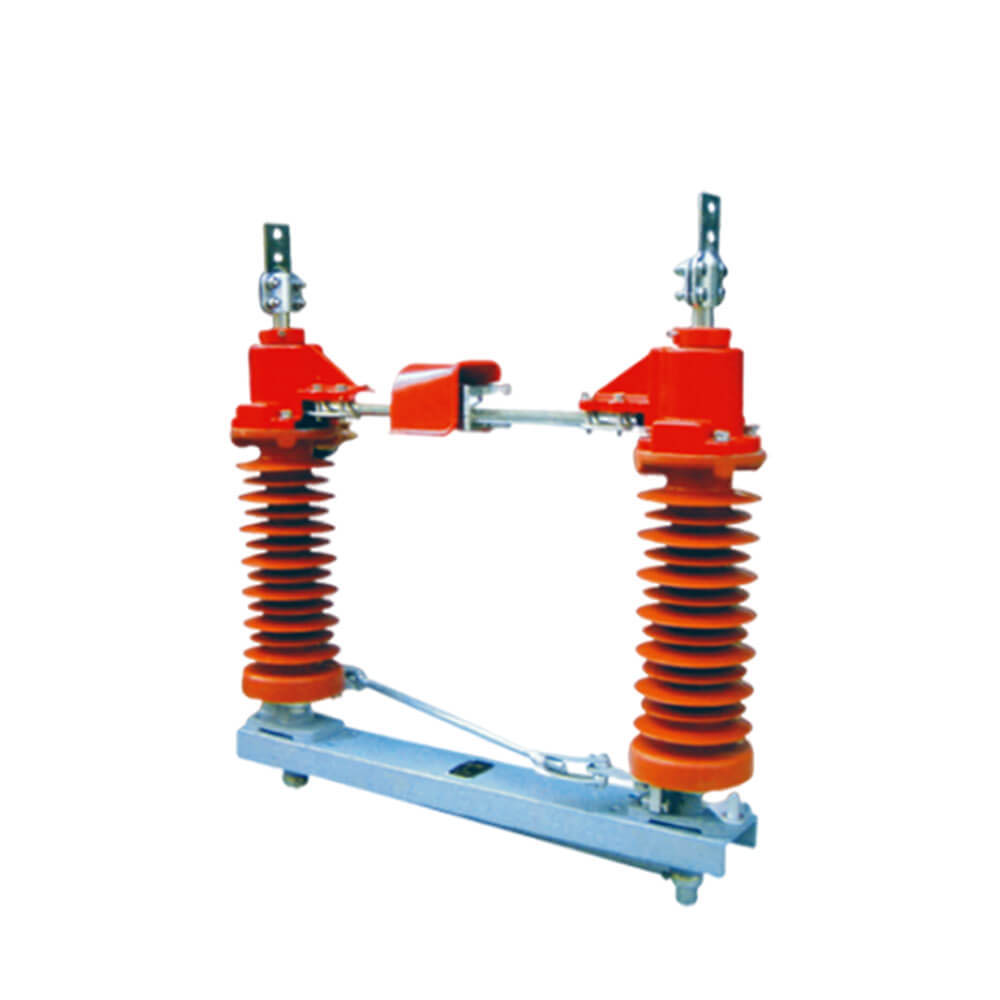

Interruptor de desconexión de HV GW4-12 (40.5) al aire libre

  El desconconador de alto voltaje es un dispositivo de interruptor importante en el sistema eléctrico de la planta de energía y la subestación, que debe usarse junto con un interruptor de circuito de alto voltaje. Se utiliza para conectar, cortar o cambiar las líneas de equipos de alto voltaje bajo la condición de voltaje y carga. Sus funciones principales son: garantizar la seguridad de los electrodomésticos y dispositivos eléctricos de alto voltaje en el trabajo de mantenimiento, aislar el voltaje, no se puede usar y cortar, la corriente de carga de entrada y la corriente de cortocircuito, solo se puede usar para algunas operaciones de conmutación que no producen un arco fuerte, es decir, no tiene una función de extinción de arco; Según la ubicación de instalación, se puede dividir en tipo interior y tipo de exterior, de acuerdo con el número de pilares de aislamiento, tipo de columna única, tipo de columna doble y tipo de tres columnas, con equipos opcionales para cada nivel de voltaje.

  El interruptor de desconexión de alto voltaje de CA GW4-12 (40.5) al aire libre se usa para abrir y cerrar el circuito con voltaje pero sin carga 50/60Hz, 12 (40.5) sistema de alimentación de kV. Acuerda con los estándares del interruptor de desconexión de CA IEC129-1984 AC y el interruptor de la conexión a tierra y el GB1985 y otros estándares relativos.

Mecanismo de trabajo

  El desconconador de alto voltaje puede garantizar la seguridad de los electrodomésticos y dispositivos eléctricos de alto voltaje en el trabajo de mantenimiento, y desempeña el papel del voltaje de aislamiento. No se puede usar para cortar, ingresar la corriente de carga y romper la corriente de cortocircuito. Solo se puede usar para algunas operaciones de conmutación que no producen un arco fuerte, es decir, no tiene una función de extinción de arco. Según diferentes ubicaciones de instalación, se puede dividir en tipo interior y tipo de exterior, y se puede dividir en tipo interior y tipo de exterior de acuerdo con el número de pilares de aislamiento tipo de columna, tipo de columna doble y tipo de columna de tres, con equipos opcionales para cada nivel de voltaje. También puede aislar de manera confiable la parte de alimentación del dispositivo de distribución de alto voltaje de la parte en vivo, a fin de garantizar la seguridad del mantenimiento. Todos los contactos del desconcierto de alto voltaje están expuestos en el aire con puntos de ruptura obvios. El Disconnector no tiene un dispositivo de extinción de arco, por lo que no se puede usar para cortar la corriente de carga o la corriente de cortocircuito. De lo contrario, bajo la acción del alto voltaje, el punto de ruptura producirá un arco fuerte, lo cual es difícil de extinguirse, e incluso puede causar estallar (cortocircuito entre fases o fases), quemar el equipo y poner en peligro la seguridad personal. Es un accidente grave de "tirar del descongelador con carga".

  También se puede usar el desconector de alto voltaje para cambiar algunos circuitos para cambiar el modo de operación del sistema. Por ejemplo, en un circuito de doble bus, se puede usar un desconcertador de alto voltaje para cambiar el circuito de operación de un bus a otro.

Característica de estructura

 Este interruptor de desconexión consiste en pedestal, aparato ortopédico aislante, material eléctrico y mecanismo operativo. Hay dos aparatos ortopédicos en cada poste, y se instala una cuchilla eléctrica en la parte superior de cada aparato ortopédico y el punto de conexión de las dos cuchillas está entre las dos aparatos ortopédicos. Con la conducción del mecanismo operativo, las dos cuchillas pueden girar horizontalmente noventa grados para cerrar. Podemos conectar tres interruptores de desconexión de un solo polo en un interruptor de tres polos de enlace a través de la varilla interlink. Este interruptor de desconexión se puede coincidir con el tipo de tipo CS11 o el mecanismo manual de tipo CS17, allí, CS17 se utilizará en el interruptor de desconexión con el ajuste de la conexión a tierra. (El mecanismo del motor se puede instalar de acuerdo con el requisito del usuario), estructura razonable, operación flexible; instalación conveniente, capaz de usar un solo polo o tres polos; amplia distancia de contacto, aislamiento seguro y confiable. El tipo de puesta a tierra es flexible de acuerdo con el requisito del usuario, se puede elegir a tierra dual o sin tierra.

Parámetro técnico

Modelo	Voltaje nominal (KV)	Corriente nominal (a)	Resistir la corriente (KA)	4s corto tiempo resistir la corriente (KA)
GW4-12	12	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
GW4-40.5 GW4-40.5D	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

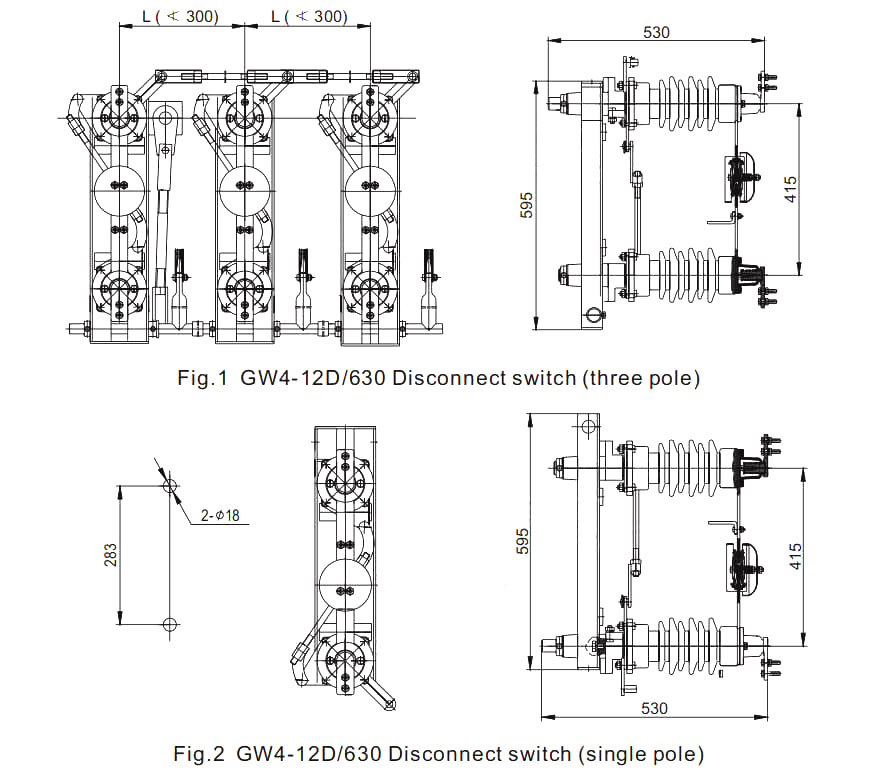

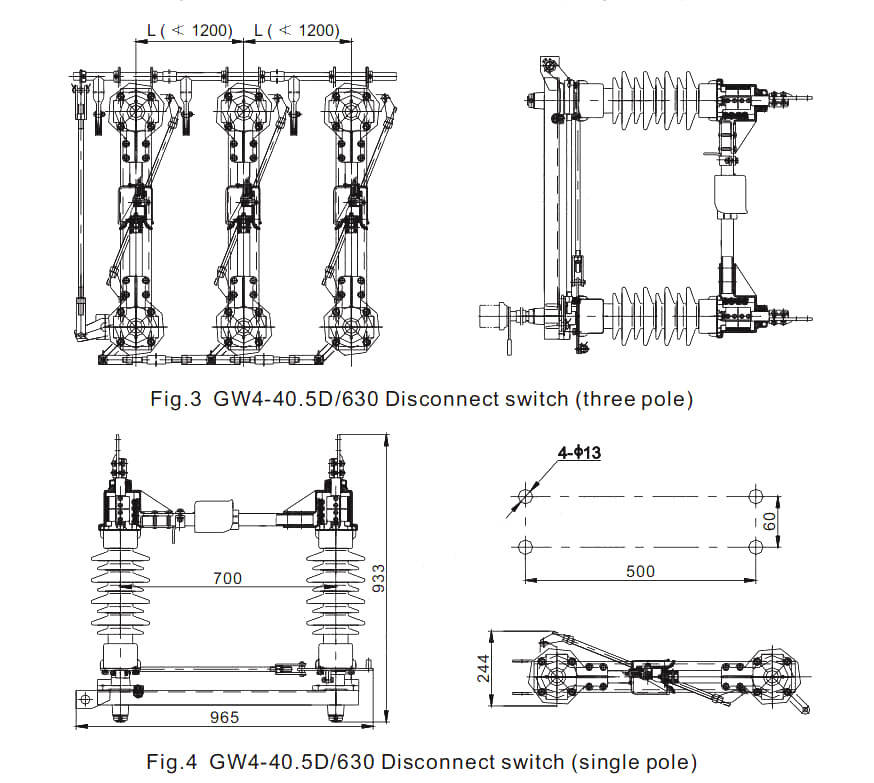

· Dibujo

Utilizar condiciones ambientales

1. Altitud: ≤3000m;

2. Temperatura ambiente: -25 ℃ ~+40 ℃;

3. Velocidad del viento: ≤35m/s;

4. Grado de contaminación: ≤iii;

5. Intensidad del terremoto: ≤8 grados;

6. Las ocasiones aplicables deben liberarse de inflamables explosivos, gas cáustico.

Instrucciones de pedido

● Aceptar OEM y ODM: Sí

● Certificado: CE, Informes de prueba

● Tiempo de producción: 7 ~ 12 días hábiles

● Período de garantía: 12 meses

● Tiempo de entrega: 15 días

● Al ordenar este interruptor, indique la especificación del modelo, el voltaje nominal, la corriente calificada y otros datos técnicos.

● Si hay requisitos especiales, puede negociar nuestro para resolverlos.
