Válvula de asiento mecánica de 2/3 puertos serie VM1 (VM100)

Marca: SOLH de Richge Technology

 Posicionamiento del producto

     La serie VM1 (VM100) es una válvula de asiento mecánica de 2/3 puertos en miniatura totalmente intercambiable con los modelos originales de SMC. Adopta una estructura de sellado de asiento confiable con un contorno liviano ultracompacto, un amplio rango de presión de operación que cubre vacío y presión positiva, y abundantes cabezales de actuador intercambiables. Ampliamente utilizado para detección de posición de equipos, detección de límite de carrera, operación de avance manual y conmutación de circuitos de aire pequeños en maquinaria automatizada compacta.

Especificaciones técnicas principales (serie VM100/VM1)

  1 parámetros básicos

     -- Tipos de circuito: 2 puertos (NC/NO), 3 puertos (N.C./N.A.)

     -- Estructura: Tipo de asiento de acción directa con rendimiento de sellado hermético

     -- Fluido aplicable: aire comprimido, gas inerte

     -- Rango de presión de funcionamiento: -100 kPa ~ 1,0 MPa (compatible con vacío)

     -- Temperatura ambiente y media: -5 ~ +60 ℃ (sin formación de hielo interna)

     -- Tamaños de rosca de puerto: M5, Rc1/8 (NPT1/8 y G1/8 opcionales)

     -- Capacidad de flujo: Cv=0,11, área seccional efectiva 2,5 mm²

     -- Peso neto: versión de puerto lateral 60 g, versión de puerto inferior 67 g (ultraligero)

     -- Opciones de diseño de tuberías: puerto lateral, puerto inferior

     -- Requisito de lubricación: funcionamiento sin lubricación

  2. Dimensiones generales

     -- Modelo de puerto lateral: 11 × 36 × 16 mm

     -- Modelo de puerto inferior: 11 × 28 × 25 mm

 Definición de circuito y lógica de funcionamiento (3 puertos/2 puertos)

   1. Tipo de 3 puertos (VM13x, el más popular)· Puerto 1(P): entrada de suministro de aire

     -- Puerto 2(A): Salida de control

     -- Puerto 3(R): Puerto de escape

     -- NC normalmente cerrado: no accionado → P cortado de A, A conectado a R

     -- Normalmente abierto NO: No accionado → P conectado a A, A cortado de R

   2. Tipo de 2 puertos (VM12x)

     -- Puerto 1(P): Entrada de fluido

     -- Puerto 2(A): Salida de control

     -- Lógica normalmente cerrada: el paso de aire se abre cuando se presiona, se corta después de soltarlo

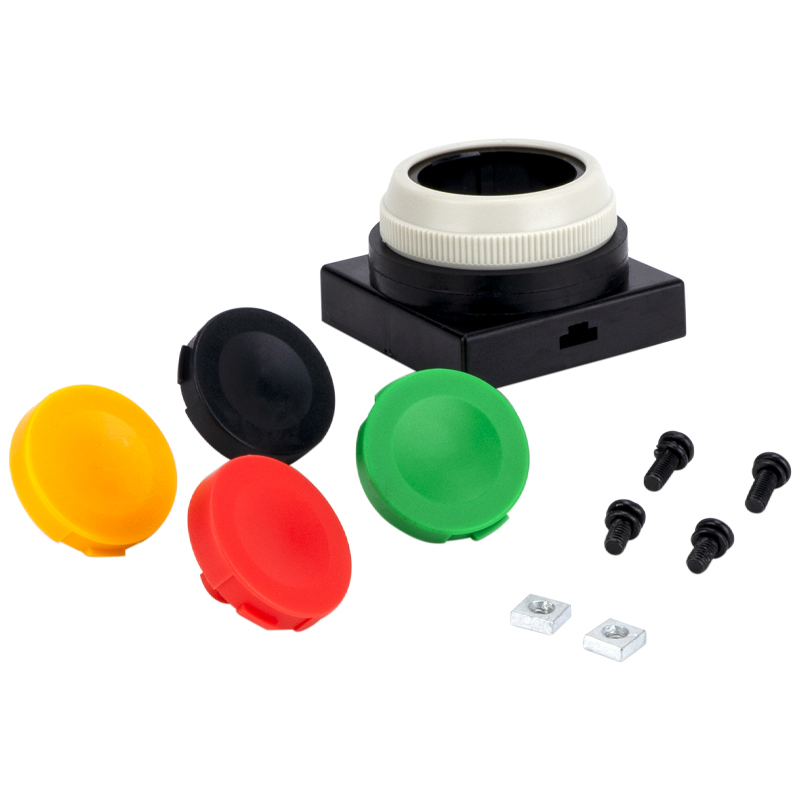

Gama completa de cabezales de actuador intercambiables

 1. Tipo básico de émbolo recto

     -- VM130 / VM120: Émbolo de carrera estándar de 4,8 mm

     -- VM130U / VM120U: Émbolo de carrera corta de 2,5 mm

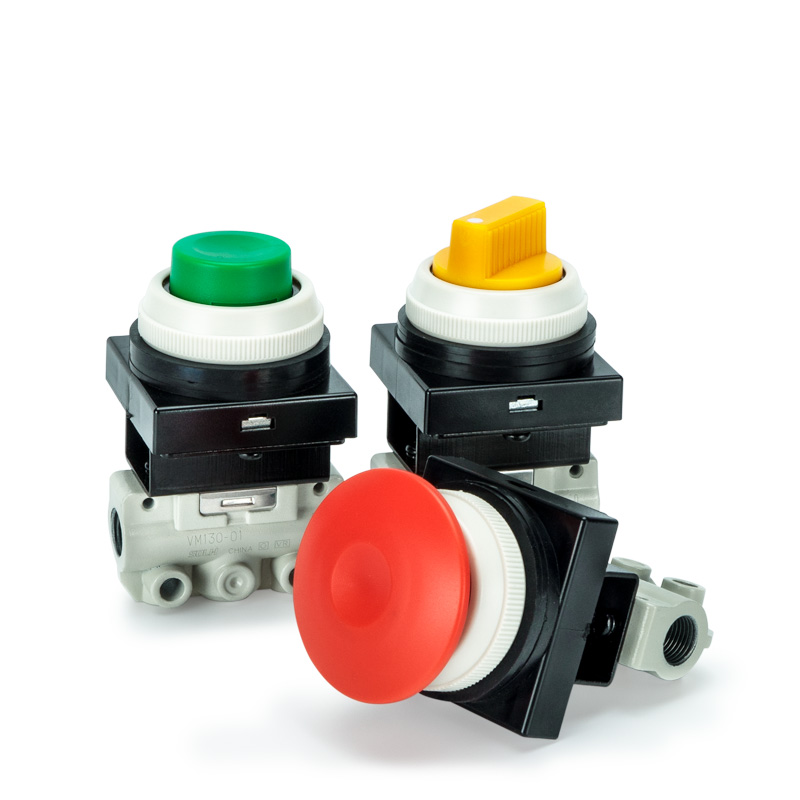

 2. Tipo de botón pulsador (operación de avance manual)

     -- VM132 / VM122: Pulsador estándar plano

     -- VM132Y / VM122Y: Cabeza de hongo amarilla para parada de emergencia y alta visibilidad

     -- VM132G / VM122G: Pulsador indicador verde

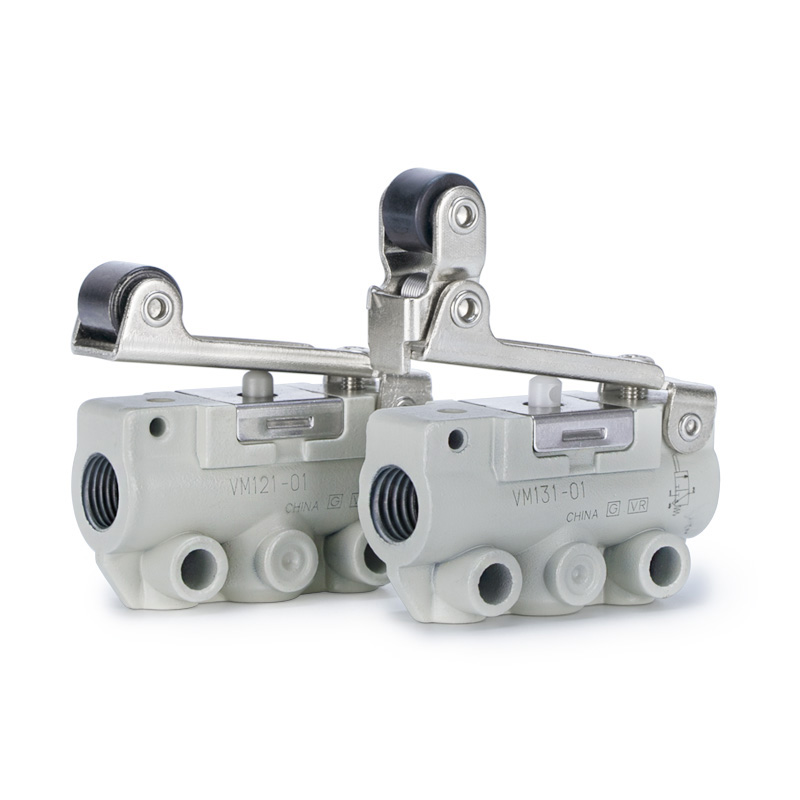

  3. Tipo de palanca con rodillo (detección de carrera y límite)

     -- VM131 / VM121: Palanca de rodillo recto estándar

     -- VM131U / VM121U: Palanca de rodillo de recorrido corto

     -- VM133 / VM123: Palanca de rodillo antirrebote unidireccional

  4. Actuadores adicionales opcionales

     Palanca de bisagra, palanca de palanca, perilla giratoria bloqueable y cabezales de gatillo más personalizados

 Explicación del código del modelo

  1.  (Ejemplo: VM131-01-01A)

     -- VM131: circuito de 3 puertos + actuador de palanca de rodillo

     -- 01: Código de rosca del puerto (M5=M5; Rc1/8=01; NPT1/8=N01; G1/8=F01)

     -- 01: Disposición del puerto lateral (02 = disposición del puerto inferior)

     -- Código de sufijo: A=estándar; Y=hongo amarillo; G=botón verde; U = carrera corta

  2. Modelos estándar comunes

     -- VM131-01-01A: palanca de rodillo de 3 puertos, Rc1/8, puerto lateral (el más utilizado)

     -- VM132-M5-00A: pulsador plano de 3 puertos, rosca M5, puerto inferior

     -- VM130U-01-N01Y: Émbolo corto de 3 puertos, NPT1/8, cabezal de emergencia tipo seta amarillo

Ventajas principales del producto

     -- Ultrapequeño y ultraligero: solo 60 g con un ancho estrecho de 11 mm, perfecto para la instalación interna de la máquina y el apilamiento de paneles densos

     -- Amplio rango de presión universal: Compatible con vacío total de hasta 1,0 MPa de presión positiva para control de circuito multipropósito

     -- Estructura de sellado de asiento duradera: excelente estanqueidad al aire, larga vida útil y fuerte resistencia a la contaminación por polvo.

     -- Tubería flexible y montaje: Opciones de puerto lateral/inferior, montaje lateral, montaje inferior, base de soporte opcional (VM1-B)

     -- Diseño sin lubricación: bajo costo de mantenimiento y operación de circuito de aire limpio

     -- Cartera completa de actuadores: combina con el avance manual, el límite de carrera, la parada de emergencia de seguridad y todos los escenarios de trabajo del disparador mecánico.

Escenarios de aplicación típicos

     -- Interruptores de límite de carrera de la máquina: Detección de retroalimentación de posición de carrera completa del cilindro

     -- Avance manual y puesta en servicio del equipo: circuitos de aire de prueba manual con botón pulsador del panel

     -- Interbloqueo de seguridad y bucles de parada de emergencia: actuador de cabeza de hongo amarillo para seguridad de la máquina

     -- Mini plantillas y accesorios de sujeción: conmutación neumática de sujeción/desbloqueo

     -- Circuitos de control de vacío: conmutación estable en condiciones de vacío de -100 kPa

     -- Equipos de automatización general: circuitos de retroalimentación de posición y señal de aire de disparo mecánico

Resumen de una oración

     La válvula de asiento mecánica en miniatura SOLH VM1 presenta un cuerpo compacto ultraligero de 60 g, sellado de asiento confiable, vacío total ~ rango operativo de 1,0 MPa, diseño de puerto lateral/inferior doble y cabezales de actuador intercambiables completos, que sirve como la válvula de control de aire con gatillo mecánico preferida para todos los equipos automatizados pequeños.
