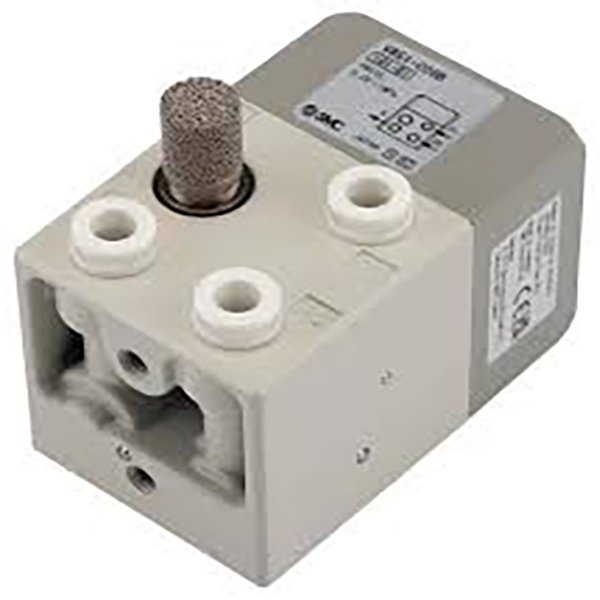

Válvula de control de seguridad neumática de dos manos serie VR51

Marca:SOLH de Richge Tecnología

Posicionamiento del producto

     La serie VR51 es una válvula de control de seguridad neumática de dos manos dedicada. Su lógica de seguridad central requiere que se activen dos botones independientes simultáneamente en 0,5 segundos para generar salida de aire. Está especialmente desarrollado para evitar accidentes por aplastamiento, pellizco y corte de las manos en prensas hidráulicas, remachadoras, equipos de corte y otra maquinaria peligrosa, y cumple totalmente con las normas de seguridad internacionales EN ISO 13851 y EN574.

Principio de funcionamiento básico y lógica de seguridad

1. Lógica de puerta y entrada dual

     -- Dos puertos de entrada de señal independientes P1 y P2

     -- La salida de aire en el puerto A sólo se activa cuando ambas señales de entrada llegan con una diferencia de tiempo inferior a 0,5 segundos.

     -- El suministro de aire de salida se corta instantáneamente si se suelta algún botón o se pierde una señal

2. Estructura mecánica interna

     -- Válvula lógica neumática de 3/2 vías y 2 posiciones sin retorno por muelle

     -- Mecanismo de monitoreo de retardo de tiempo incorporado de 0,5 s para eliminar la operación de trampa secuencial con una sola mano

     -- Silenciador estándar preinstalado en el puerto de escape R

Especificaciones técnicas completas

     -- Fluido aplicable: aire comprimido

     -- Rango de presión de funcionamiento: 0,25 ~ 1,0 MPa

     -- Presión de prueba: 1,5 MPa

     -- Temperatura ambiente: -5 ~ +60 ℃ (prohibida la formación de hielo)

     -- Opciones de puerto: C06: Racor a presión retardante de llama métrico φ6 C07: Racor a presión retardante de llama imperial de 1/4"

     -- Peso neto: Aprox. 340 gramos

     -- Certificaciones de seguridad: EN ISO 13851, EN574, CE, RoHS

 Definición del código del modelo

1.Ejemplo: VR51-C06-B

     -- VR51: ​​Código de serie para válvula de seguridad de dos manos

     -- C06 / C07: Tamaño del puerto de inserción C06 = conector de tubo φ6 C07 = conector de tubo de 1/4"

     -- Sufijo B: Opción de soporte de montaje Sin sufijo = Versión de tubería del puerto trasero B = Equipado con soporte de montaje metálico (VR51B)

2.Modelos estándar populares

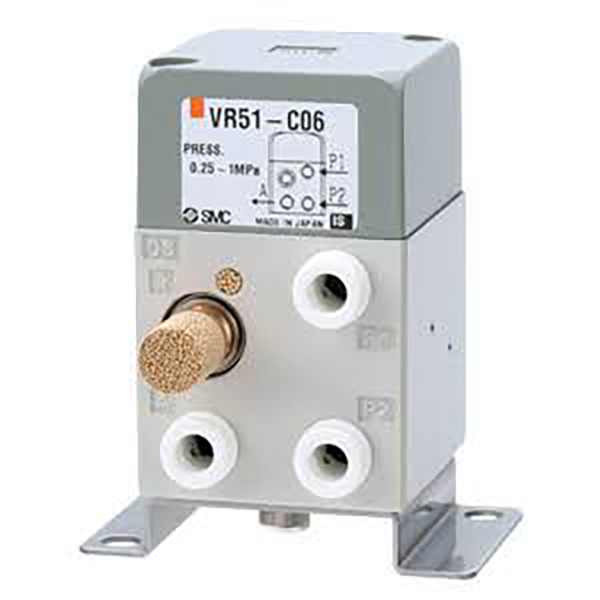

     --VR51-C06: φ6 push-in, tubería trasera (más utilizada)

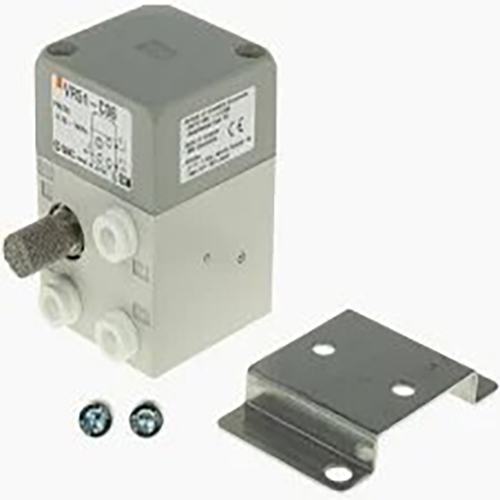

     --VR51-C06B: φ6 push-in con soporte de montaje

     --VR51-C07: 1/4" push-in, tubería trasera

Principales ventajas de seguridad

1. Diseño antitrampas de operación síncrona obligatoria con dos manos

     La salida de señal válida solo se activa cuando ambas manos accionan los botones dentro de 0,5 s; La operación con una sola mano no puede activar el equipo. La máquina se detiene inmediatamente una vez que se suelta cualquier botón.

2. Construcción totalmente neumática para seguridad intrínseca

     100% impulsado por aire sin ningún componente eléctrico; El rendimiento de seguridad no se ve afectado durante un corte de energía. La estructura a prueba de explosiones funciona de manera confiable en ambientes de taller húmedos, polvorientos e inflamables.

3. Estructura robusta y de larga duración sin mantenimiento

     Diseño de carrete resistente al desgaste con excelente capacidad anticontaminación. Funcionamiento sin lubricación; Silenciador incluido como accesorio estándar para reducir la carga de trabajo de montaje en obra.

4. Instalación multidireccional flexible

     Admite el diseño de tuberías traseras o inferiores. El soporte de montaje opcional permite una fácil instalación del panel y del marco del equipo para diversos diseños de máquinas.

Escenarios típicos de aplicaciones de seguridad

     -- Prensas y remachadoras neumáticas: Gatillo a dos manos para evitar lesiones por aplastamiento de las manos

     -- Maquinaria de corte y cizallamiento: activación obligatoria con dos botones para evitar accidentes de corte

     -- Estaciones de sujeción y ajuste a presión: bloqueo de seguridad para eliminar riesgos de pellizcos

     -- Equipo auxiliar de moldeo por inyección y estampado: circuito de bloqueo de arranque seguro

     -- Líneas de producción de ensamblaje semiautomáticas: protección de manos para zonas operativas peligrosas

Resumen de una oración

     La válvula de bloqueo de seguridad bimanual totalmente neumática SOLH VR51 cuenta con lógica de detección síncrona de 0,5 s incorporada, certificación de seguridad EN ISO 13851 completa, diseño de 3/2 vías y accesorios de encaje retardantes de llama, que sirven como componente de seguridad estándar para evitar riesgos de pellizcos y aplastamientos con las manos en todo tipo de equipos de procesamiento neumáticos.
