Válvula mecánica de 5/2 vías serie VZM500 (VZM5)

Válvula mecánica de 5/2 vías serie VZM500 (VZM5) | Válvula de control neumática con sello elástico de flujo medio

Marca: SOLH de Richge Technology | Válvula neumática accionada mecánicamente de 5 puertos compatible con SMC

1. Descripción general del producto

     La serie SOLH VZM5 (VZM500) es unaválvula de control mecánico de 5/2 vías de tamaño mediano Totalmente compatible con el estándar SMC. Al adoptar una estructura de sello de caucho elástico de alta confiabilidad, presenta un sellado estable, una respuesta rápida y un excelente rendimiento de flujo medio con un valor Cv de hasta 0,6. Equipado con un puerto Rc1/8 estándar y cabezales actuadores opcionales completos, admite activación de límite mecánico, control de avance manual y enclavamiento de circuito de seguridad. Con montaje de pie flexible e instalación integrada en colector, durabilidad de alta frecuencia y amplia adaptabilidad de presión, sirve como modelo estándar para sincronización de doble cilindro, conmutación de circuito neumático y control de límite mecánico en líneas de producción automatizadas.

2. Especificaciones técnicas básicas

3. Definición de puerto y modo de circuito

  3.1 Modo estándar de 5/2 vías (control dual/control mecánico)

     1(P) = Puerto de suministro de aire, 2(A) = Puerto de salida positiva, 3(B) = Puerto de salida inversa, 4(EXH) = Puerto de escape, 5(EXH) = Puerto de escape. Realiza conmutación bidireccional y escape rápido de actuadores neumáticos.

  3.2 Modo opcional de 5/3 vías (posición media)

     Opcional tipo medio cerrado y tipo de alivio de presión medio, que se adapta con precisión a los requisitos de posicionamiento neumático, mantenimiento de presión y control de carrera preciso.

  3.3 Especificación del puerto piloto

     El puerto piloto EXH adopta una rosca M5×0,8. La versión de piloto externo admite control de fuente de aire independiente, adecuada para control neumático centralizado y escenarios de coincidencia de circuitos de gran flujo.

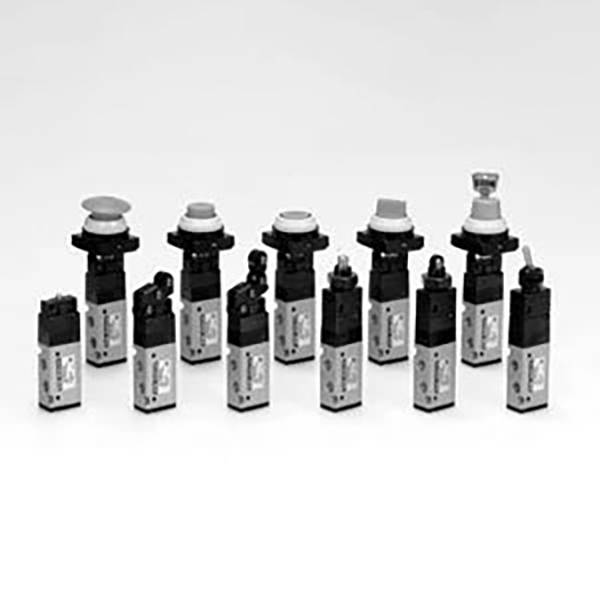

4. Opciones de cabezales de actuador de serie completa

5. Reglas de codificación de modelos y modelos comunes

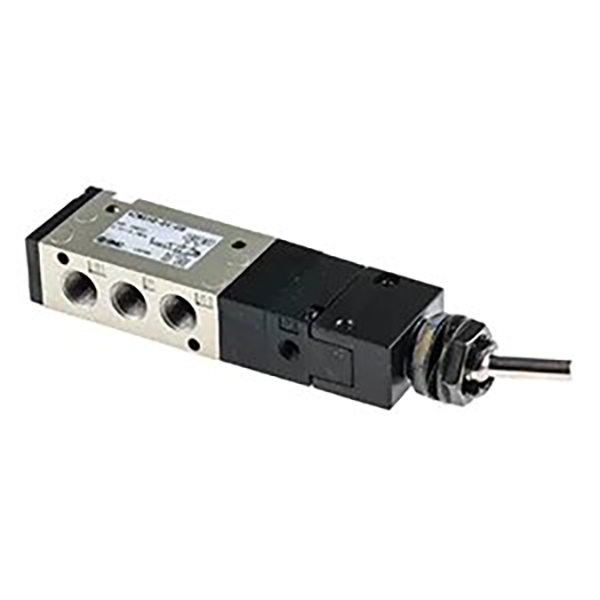

  5.1 Interpretación del modelo (Ejemplo: VZM550-01-08)

     • VZM550: Válvula mecánica básica estándar de 5/2 vías con sello elástico

     • Código de puerto: 01=Rc1/8; N01=NPT1/8; F01=G1/8

     • Código del actuador: 08=palanca de palanca; 01=palanca de rodillo; 30=pulsador; 37=empujar-tirar

     • Sufijo opcional: -L=con soporte para pies; -3=tipo 5/3 vías; P=tipo piloto externo

  5.2 Modelos estándar más vendidos

     • VZM550-01-01: Palanca de rodillo básica de 5/2 vías, puerto Rc1/8, preferida para escenarios de límite mecánico general

     • VZM550-01-30: 5/2 vías, tipo botón pulsador, puerto Rc1/8, adecuado para avance y depuración manual de equipos

     • VZM550-01-37: 5/2 vías, tipo push-pull, puerto Rc1/8, para bloqueo manual y control antimal funcionamiento

     • VZM550-01-02: 5/2 vías, palanca de rodillo unidireccional, puerto Rc1/8, control de límite antirrebote profesional

6. Ventajas principales del producto

  6.1 Flujo estándar mediano grande

     Equipado con un puerto universal Rc1/8 y un coeficiente de flujo Cv=0,6, combina perfectamente con los circuitos neumáticos de flujo medio, logrando una acción sincrónica estable de cilindros dobles y una conexión confiable de múltiples actuadores.

  6.2 Sellado elástico de alta estabilidad

     Adopta una estructura de sellado elástico del núcleo de la válvula de caucho integrada, que presenta cero fugas, retención de presión estable y velocidad de respuesta rápida. Ofrece una larga vida útil y un coste de mantenimiento ultrabajo en condiciones de trabajo industriales convencionales.

  6.3 Modos de activación de cobertura total

     Las opciones completas de actuador, incluidos los tipos de rodillo, émbolo, palanca de palanca, botón y push-pull, cubren completamente los escenarios de aplicación de límite mecánico, disparo automático, depuración manual y bloqueo de seguridad.

 6.4 Instalación flexible diversificada

     Admite la instalación de un soporte de pie independiente y la instalación de un grupo integrado en el colector. Se pueden canalizar puertos de ESC. arbitrarios para el escape, adaptándose al diseño de panel denso y al espacio de instalación limitado.

  6.5 Durabilidad industrial de alta frecuencia

     Admite funcionamiento cíclico de alta frecuencia de hasta 300 cpm, con excelente resistencia a impactos y vibraciones. Se adapta de manera estable al funcionamiento continuo a largo plazo de equipos industriales pesados.

  6.6 Diseño ampliable del piloto externo

     El modo de control de piloto externo opcional realiza un control remoto y centralizado de la fuente de aire, satisfaciendo las demandas correspondientes de los circuitos principales de gran flujo y los sistemas neumáticos integrados automatizados.

7. Escenarios de aplicación típicos

     • Control síncrono de doble cilindro: Garantizar la acción cooperativa sincrónica de cilindros dobles en equipos automatizados para mejorar la consistencia del funcionamiento.

     • Conmutación de circuito neumático: Conmutación de sujeción/desbloqueo de plantillas y accesorios, conmutación de estaciones y control direccional de bucle neumático.

     • Activación de límite mecánico: Activación de señal de carrera en el lugar y protección de enclavamiento mecánico mediante actuadores de palanca de rodillo.

     • Control de operación manual: Depuración de equipos, arranque/parada manual por jog y control manual del panel mediante botones y tipos push-pull.

     • Circuito de protección de seguridad: Restablecimiento de parada de emergencia y protección de enclavamiento de puerta de seguridad con actuadores bloqueables y con cabeza de seta.

     • Automatización general de la industria: Control de posición de alta frecuencia y enlace de actuadores múltiples para equipos de embalaje, impresión y fabricación electrónica.

8. Comparación de selección de modelos de la serie VM

Resumen de una oración

     La válvula mecánica de 5/2 vías serie SOLH VZM500 (VZM5) integraPuerto estándar Rc1/8, flujo medio grande Cv0.6, actuadores multifunción de serie completa y modos de instalación flexibles, siendo el componente principal estándar para sistemas automatizados de conmutación de circuitos neumáticos y control síncrono de doble cilindro.
