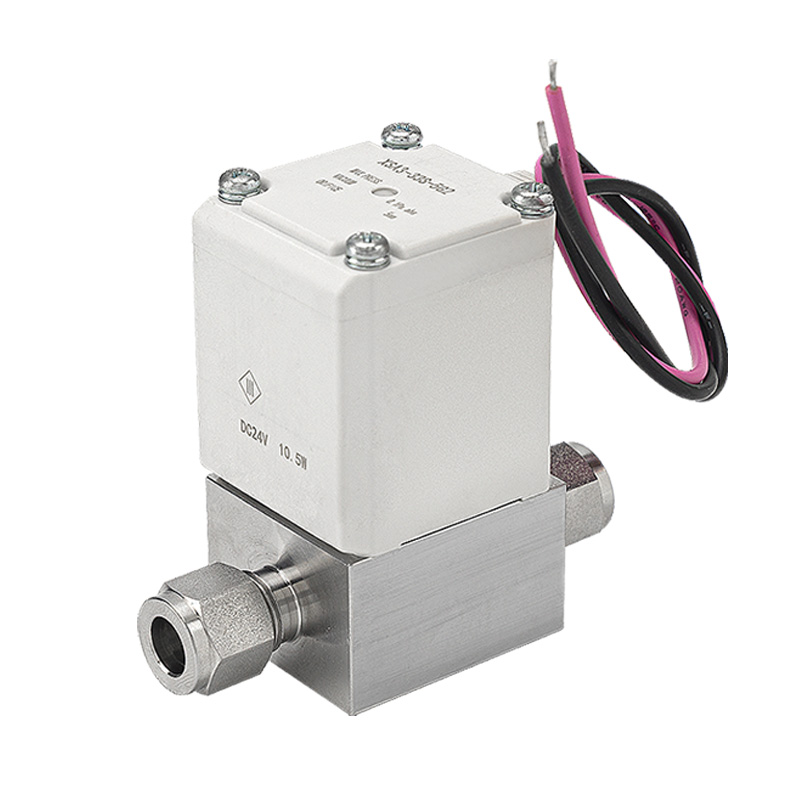

Válvula solenoide de alto vacío normalmente cerrada serie XSA

Marca:SOLH de Richge Tecnología

1. Posicionamiento del producto

     La serie SOLH XSA es una válvula solenoide normalmente cerrada especialmente diseñada para circuitos de vacío ultraalto. Realiza un control preciso de encendido y apagado de medios de aire y gas inerte. Con máxima tolerancia al vacío, fugas ultra mínimas, construcción limpia anticontaminación y velocidad de respuesta rápida, sirve como componente central de vacío para equipos de proceso de precisión, incluidos semiconductores, paneles fotovoltaicos, pantallas LCD y maquinaria médica y de procesamiento de alimentos.

2. Funciones clave principales

-- Compatibilidad con vacío ultraalto

     La presión absoluta operativa mínima alcanza 1×10⁻⁶ Pa, cumpliendo plenamente con los estándares de proceso de vacío ultraalto para garantizar una retención de vacío estable y una rápida eficiencia de bombeo de los sistemas de vacío.

-- Sellado hermético superior y fugas ultrabajas

     Fuga interna ≤ 1,3×10⁻⁹ Pa·m³/s; Fuga externa ≤ 1,3×10⁻¹¹ Pa·m³/s. El rendimiento doble de bajas fugas estabiliza el grado de vacío del sistema y elimina los riesgos de escape de gases peligrosos para los entornos de trabajo.

-- Estructura limpia y optimizada con bajo contenido de partículas

     Resorte interno integrado dentro del cuerpo de la válvula para reducir la fricción de los componentes móviles y la generación de partículas, combinando perfectamente las líneas de producción con estrictos requisitos de calidad para salas blancas.

-- Bajo consumo de energía y esquema liviano

     El consumo de energía de la bobina se redujo hasta un 25 % en comparación con las generaciones anteriores; Reducción del peso total en un máximo del 18 % (mínimo 0,41 kg). El diseño que ahorra energía facilita la integración compacta en marcos de equipos de precisión.

-- Múltiples opciones de conexión

     Dos esquemas de conexión universal disponibles: accesorios con sello frontal, accesorios de compresión con casquillo de 1/4" y 3/8" y roscas internas Rc/NPT, compatibles con varias especificaciones de tuberías de vacío estándar.

-- Amplio rango de voltaje y diversos terminales eléctricos

     Cubre voltajes principales, incluidos DC24V, AC110V / AC220V. Múltiples formas de cableado, como terminales de enchufe rápido, terminales DIN y entradas de conductos, se adaptan a todos los sistemas de control automatizados convencionales.

-- Certificación industrial estable y segura

     Bobina retardante de llama grado UL94V-0; Certificado con los estándares RoHS, CE, CAT.ES140-7B, adecuado para operación industrial continua e ininterrumpida a largo plazo.

3. Tabla de especificaciones técnicas completa

4. Escenarios de aplicación típicos

      --Fabricación de semiconductores: inyección de gas en la cámara de proceso y control de encendido y apagado de tuberías de vacío

     -- Líneas de producción fotovoltaica y LCD: bombeo de cámara de vacío ultraalto y bucles de retención de presión

     -- Equipo médico: instrumentos de esterilización al vacío y circuitos de vacío de laboratorio analítico.

     -- Industria alimentaria: Maquinaria de envasado y secado al vacío.

     -- Laboratorios de investigación científica: dispositivos experimentales de vacío ultraalto y equipos de prueba de física de partículas.

5. Ejemplos de modelos y pautas de selección

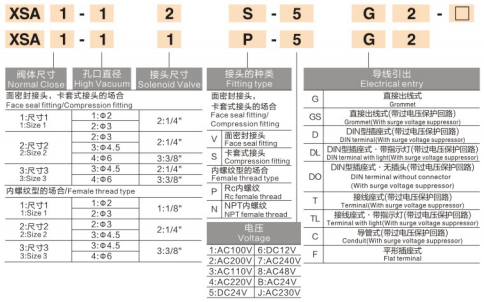

5.1: Códigos de modelo típicos:XSA1-12S-5G2, XSA1-11P-5G2

5.2 Puntos clave de selección

      -- Confirmar el requisito de grado de vacío: si se requiere un rendimiento de vacío ultraalto de 1×10⁻⁶ Pa (abs)

      -- Seleccione el tipo de conexión de tubería: sello frontal, casquillo o rosca interna Rc/NPT

      -- Haga coincidir el voltaje de la bobina y el terminal eléctrico: serie DC24V o AC; enchufe rápido / DIN / cableado de conducto

      -- Confirme el tamaño del puerto: 1/4", 3/8" para satisfacer la demanda de flujo del sistema

Resumen de una oración

     La válvula solenoide de alto vacío normalmente cerrada SOLH XSA admite un funcionamiento de vacío ultraalto de 1 × 10⁻⁶ Pa con fugas ultrabajas, estructura interna limpia con pocas partículas y múltiples conexiones intercambiables, actuando como un componente de conmutación confiable para todos los procesos industriales de vacío de precisión.
