Rompedor de circuito de vacío al aire libre ZW32-12 con controlador recloser automático

Rompedor de circuito de vacío al aire libre ZW32-12 con controlador recloser automático

El interruptor de circuito de vacío al aire libre ZW32-12 (en lo sucesivo denominado interruptor de circuito) es un equipo de distribución de energía al aire libre con voltaje nominal de 12 kV y AC trifásico de 50Hz. Se utiliza principalmente para romper y cerrar la corriente de carga, la corriente de sobrecarga y la corriente de cortocircuito en el sistema de alimentación. Es adecuado para la protección y el control en la subestación y los sistemas de subestaciones de la empresa industrial y minera, y los lugares donde las redes de energía rurales operan con frecuencia.

Los interruptores de circuito de vacío de alto voltaje de la serie ZW32-12 CA AC ACT de alto voltaje cumplen con el GB 1984 "Rompedores de circuitos de alto voltaje de CA" y la Comisión Electrotécnica Internacional IEC 60056 "Rompedores de circuitos de CA de alto voltaje" y otros estándares.

El interruptor de circuito tiene las características de tamaño pequeño, peso ligero, anticondensación y mantenimiento sin mantenimiento, y puede adaptarse a las duras condiciones climáticas y los entornos sucios.

ZW32-12 El interruptor de circuito de vacío de MV al aire libre es el equipo de distribución al aire libre con voltaje nominal de 12kV, AC trifásico de 50Hz. Se utiliza en la subestación y el sistema de distribución de empresas industriales y mineras para proteger y controlar el uso. También se usa en lugares de cuadrícula de energía rural con operación frecuente para romper y cerrar la corriente de carga y la corriente de carga y la corriente de cortocircuito del sistema de alimentación.

El aislamiento fuera del interruptor de vacío adopta la carcasa de caucho de silicona, con mayor vida, mayor confiabilidad, buena resistencia al clima, conveniente para el transporte, buena calificación. El mecanismo operativo adopta la miniaturización, un mecanismo de operación de resorte de alta confiable, tiene las ventajas de una estructura simple, vida mecánica hasta 10000 veces.

Este disyuntor y controlador pueden formar un conjunto completo como recloser, realizar control remoto, telemetría, comunicación remota, ajuste remoto cuatro funciones remotas. Características del producto: sin peligros de combustión y explosión, libre de mantenimiento, tamaño pequeño, peso ligero (menos de 100 kg), vida útil larga (millones), seguridad y confiabilidad, operación simple, mantenimiento conveniente e instalación. Se puede equipar con Power Electronics PT para un control remoto de corta distancia se puede equipar con suministro de doble alimentación

Dispositivo de conmutación y sistema de automatización de medición de medición anticipada inteligente de recloser.

Estándar: IEC 62271-100

Características

1. El interruptor de circuito adopta una estructura de puntal trifásica, que tiene las características de romper el rendimiento, sin peligros de combustión y explosión, sin mantenimiento, tamaño pequeño, peso ligero y larga vida útil.

2. El interruptor de circuito adopta una estructura completamente cerrada con un buen rendimiento de sellado, lo que ayuda a mejorar el rendimiento de la humedad y la anticondensación, y es especialmente adecuada para su uso en áreas frías o húmedas.

3. Los pilares trifásicos y los transformadores actuales utilizan aislamiento sólido de resina epoxi al aire libre importada, o usan aislamiento sólido de caucho de silicona de resina epoxi de resina de epoxi doméstica; Tiene las características de resistencia de temperatura alta y baja, resistencia ultravioleta y resistencia al envejecimiento.

4. El mecanismo operativo adopta un mecanismo de operación de resorte miniaturizado, la potencia del motor de almacenamiento de energía es pequeña y el consumo de energía de la apertura y el cierre es baja; La transmisión del mecanismo adopta el modo de transmisión directa, el número de piezas es pequeño y la confiabilidad es alta. El mecanismo operativo se coloca en una caja de mecanismo sellado, que resuelve el problema de la corrosión del mecanismo operativo y mejora la confiabilidad del mecanismo.

5. La operación de apertura y cierre del disyuntor se puede operar manual o eléctricamente y por control remoto. Se puede combinar con un controlador inteligente para realizar la automatización de la distribución de energía, y también se puede combinar con recloser para formar recloser y seccionalizador automáticos.

6. El interruptor de circuito se puede equipar con transformadores de corriente de dos fases o trifásicos para la protección contra la corriente de corriente o cortocircuito, y también puede proporcionar señales de adquisición actuales al controlador inteligente; Los transformadores actuales para la medición se pueden agregar de acuerdo con los requisitos del usuario.

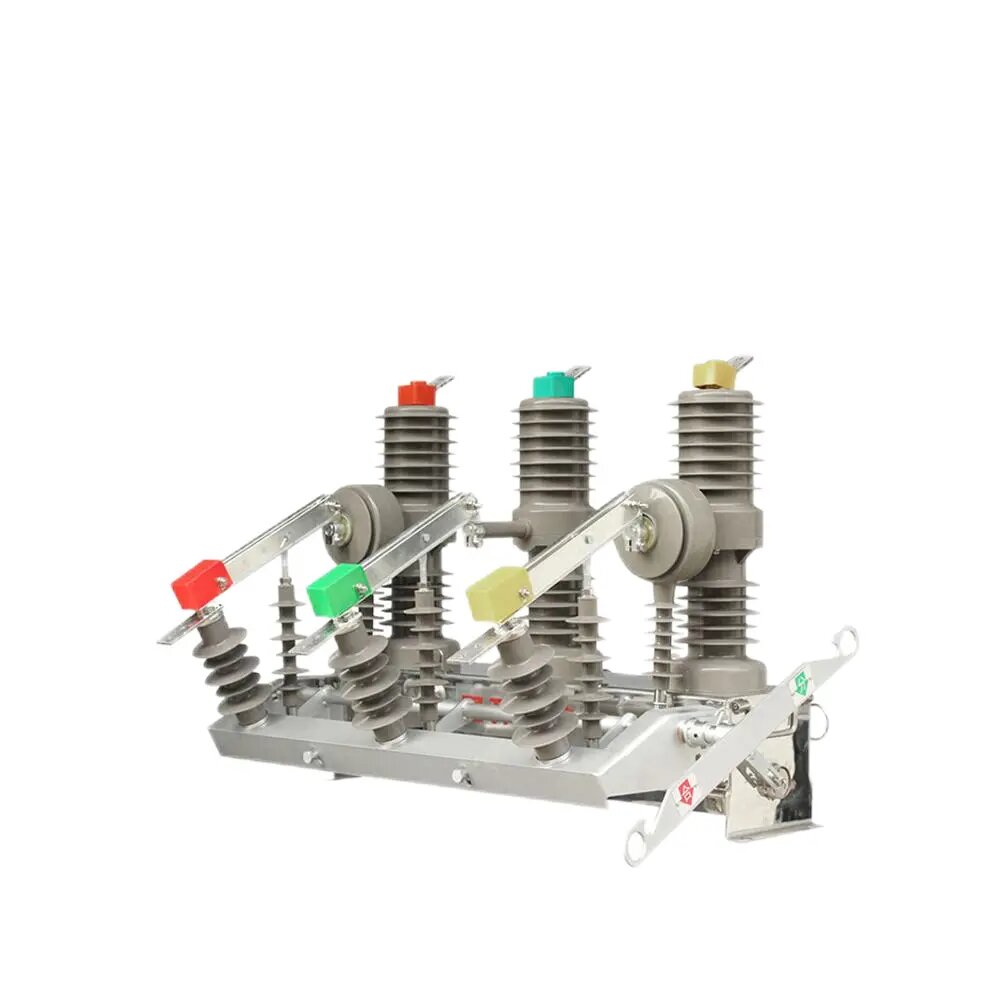

7. El interruptor de circuito se puede equipar con un interruptor de aislamiento de enlace trifásico, y hay una fractura visible cuando el interruptor de aislamiento está abierto, y está equipado con un dispositivo de entrelazamiento anti-Mistake con el cuerpo del interruptor de circuito. Cuando el disyuntor está en la posición de cierre, el interruptor de aislamiento no se puede abrir o cerrar; El disyuntor solo se puede operar cuando el cuchillo de aislamiento está completamente cerrado o completamente abierto. Los aisladores de pilares de Arrester se pueden conectar juntos para un fácil mantenimiento.

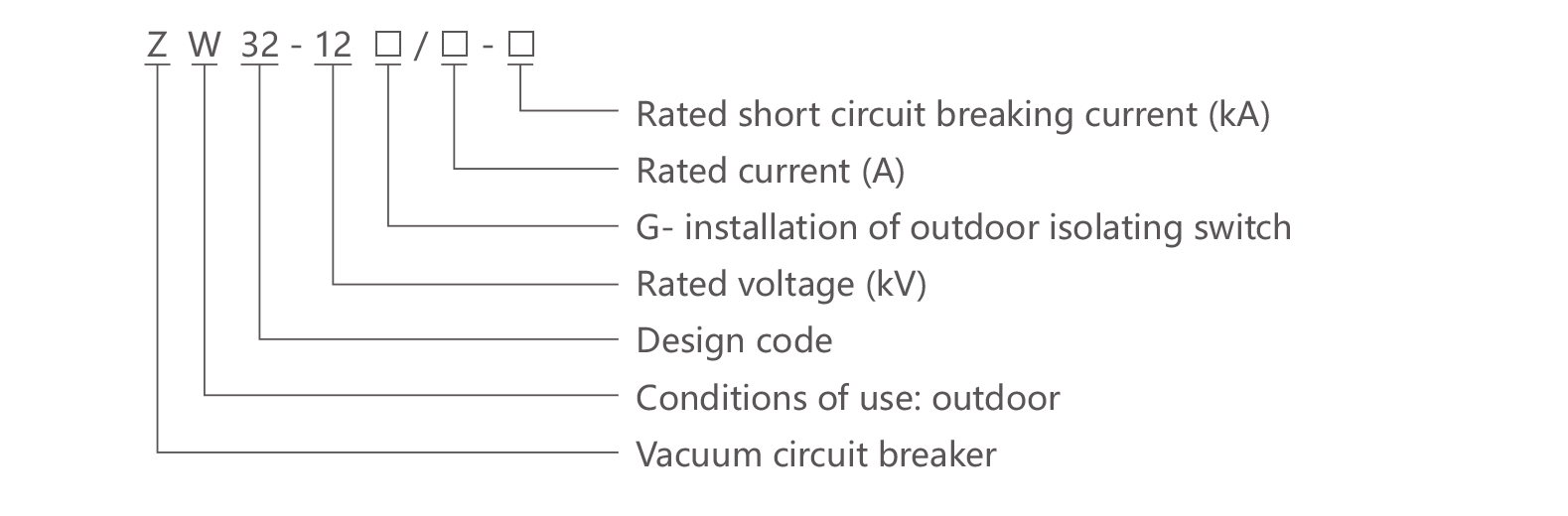

Selección

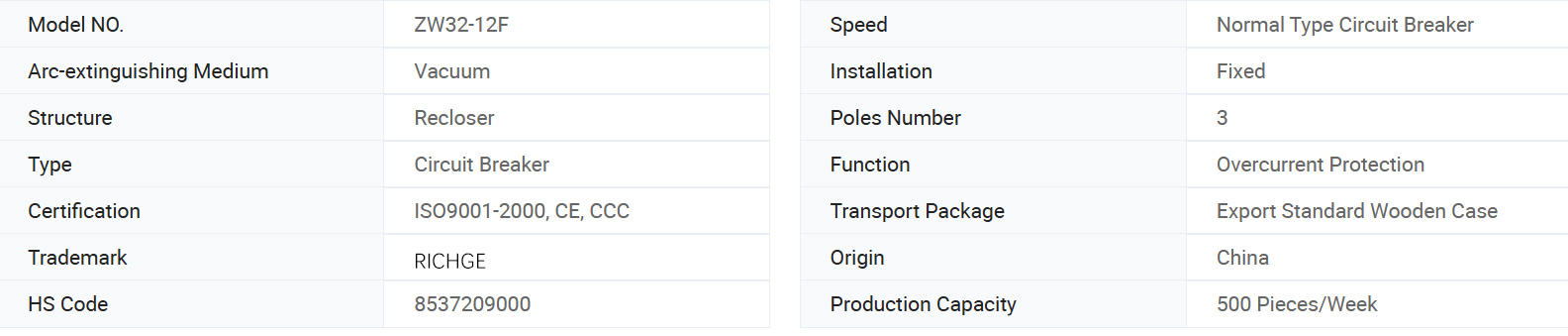

Información básica.

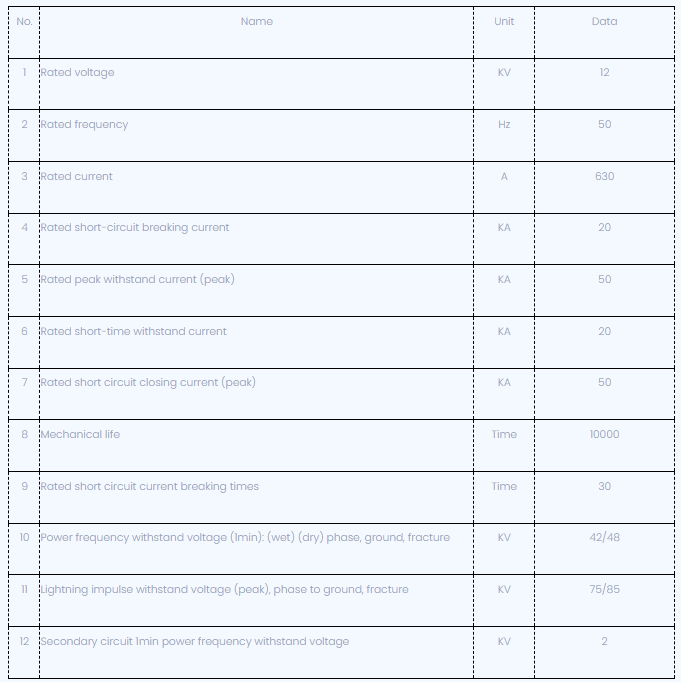

Parámetro técnico

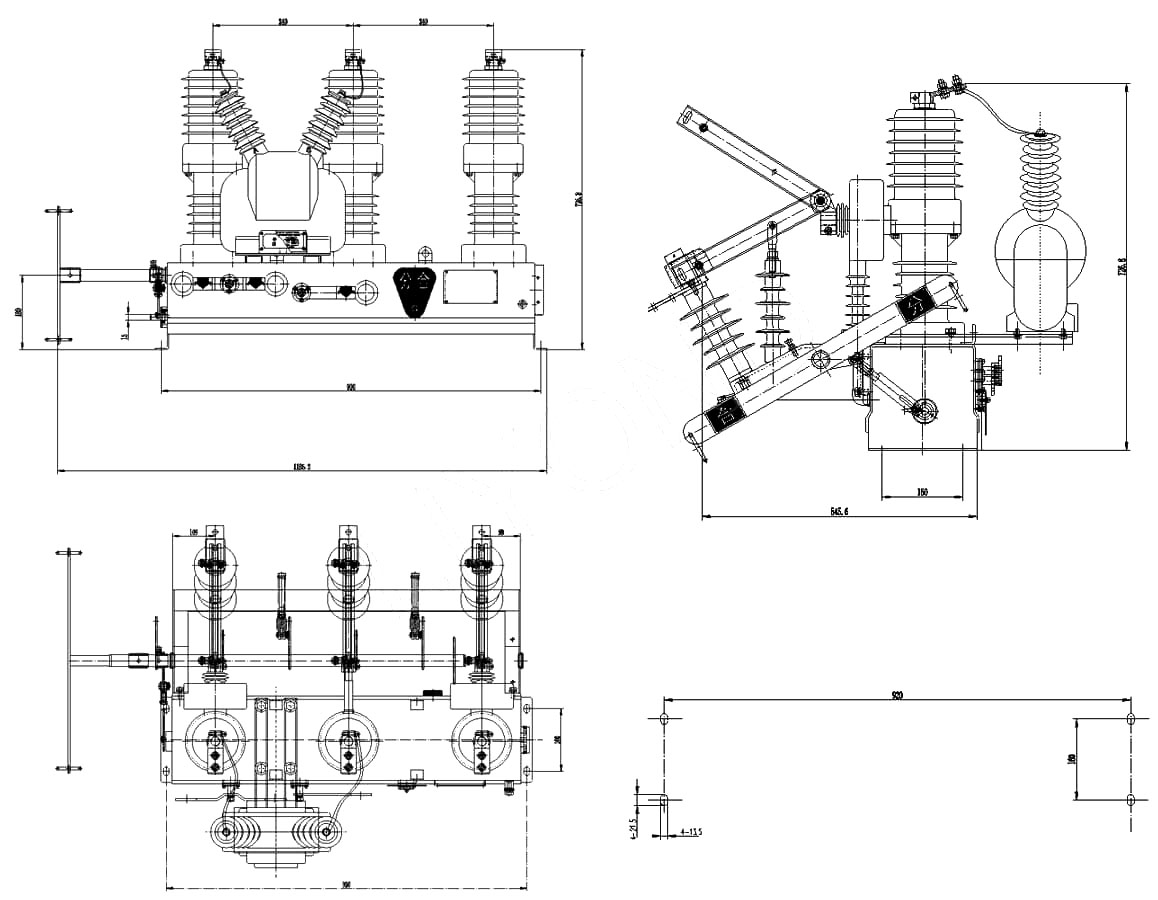

Dibujo dimensional:

Referencia de dimensiones zw32-12

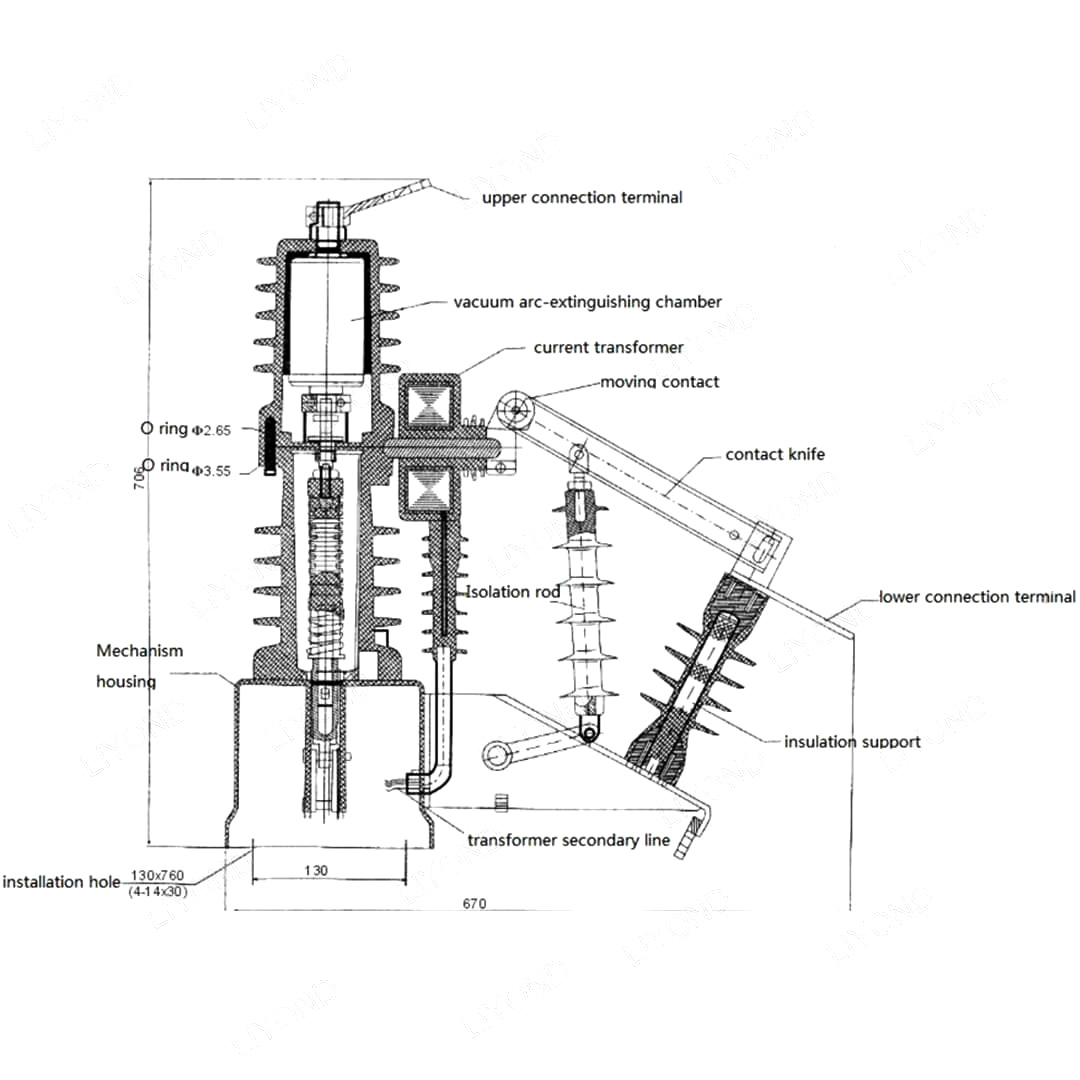

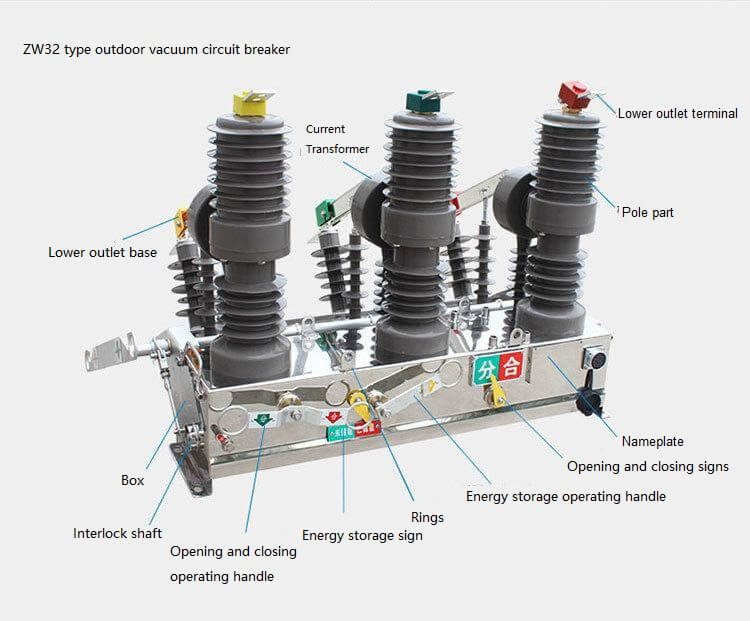

Referencia de estructura zw32-12

Estructura de recloser automático ZW32

Condiciones de trabajo

1. Temperatura del aire ambiente: -40 ℃ ~+40 ℃;

2. Altitud: no más de 2000 m;

3. El aire circundante puede ser contaminado por polvo, humo, gas corrosivo, vapor o spray de sal;

4. La velocidad del viento no excede los 34 m/s (equivalente a 700pa en la superficie cilíndrica);

5. Vibración o movimiento de tierra desde el equipo y el equipo de control se pueden ignorar;

6. Nivel de contaminación: ⅲ
