ZW32-40.5kV Rompedor de circuito de vacío montado en el poste al aire libre 35kV RECLOSADOR AUTO

ZW32-40.5kV Rompedor de circuito de vacío montado en el poste al aire libre 35kV RECLOSADOR AUTO

Los interruptores de circuito de vacío de alto voltaje de la serie ZW32-40.5 se usan en sistemas de energía trifásica con AC 50Hz y voltaje nominal de 35kV, como un medio para separar y combinar corriente de carga, corriente de sobrecarga y corriente corta de circuito. El disyuntor se puede equipar con un controlador de reclosa para identificar las características de la corriente y lograr múltiples PT de reclina automática y autoprovisada como una fuente de alimentación para convertirse en un interruptor de circuito inteligente con voltaje y salida de señal de corriente y se puede controlar; por el PT electrónico para proporcionar energía y puede completar el retraso de sobrecorriente, retraso de corriente de entrada, protección compuesta de tres etapas de cortocircuito de tres etapas.

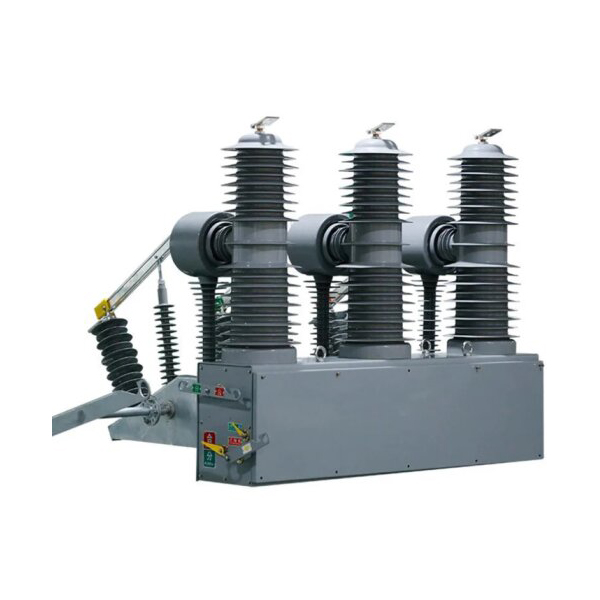

ZW32-40.5 El interruptor de circuito de vacío de alto voltaje exterior está compuesto principalmente de polo sellado integrado, transformador de corriente, mecanismo operativo y cuerpo de caja. Este tipo de interruptor de circuito está miniaturizado, y su carcasa está hecha de caja de acero de alta calidad. Los trasformadores de corriente se pueden seleccionar de acuerdo con las necesidades de los usuarios. ZW32-40.5 interruptor de circuito de vacío de alto voltaje al aire libre y combinación de control inteligente coincidente. La operación de interruptor de inactividad se puede realizar localmente, y también se puede operar mediante control remoto a través de la interfaz de comunicación. Otra información del interruptor del circuito también se puede transmitir al centro de control, y el canal de comunicación puede ser cable, fibra óptica/cdma, ETC.

Características

(1) ZW32-40.5 Serie de productos en general para el tipo de pilar, tres fase común montada en una caja de mecanismo, el extremo dinámico de la habitación del interruptor a través del brazo de inflexión, varillas de enlace aisladas para el eje de salida del mecanismo conectado. El mecanismo y la biela conectada con el disyuntor están en una caja impermeable. El mecanismo de transmisión del interruptor de circuito está compuesto por una biela y un brazo de muleta, y el extremo dinámico de la cámara del interruptor está conectado al eje de salida del mecanismo de operación a través de un brazo de muleta, una biela aislada, una biela y un mecanismo de operación. La rotación del eje de salida se impulsa a realizar el contacto dinámico de la cámara de extinción de arco para llevar a cabo la acción de división y cierre.

(2) Los productos de la serie ZW32-40.5 están equipados con transformador de corriente, cada fase puede tomar cuatro devanados, dos de los cuales se usan para medir, dos para protección. Según la necesidad del cliente, 100: 5, 200: 5, 400: 5, 800: 5, 1000: 5, 1600: 5 Se puede instalar el transformador actual.

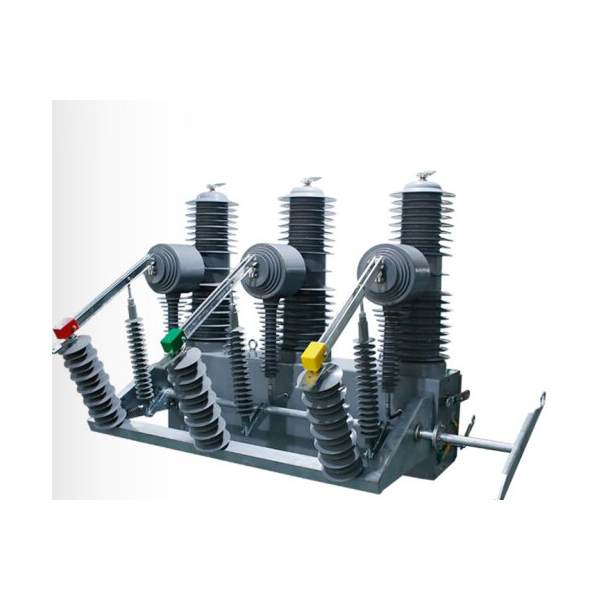

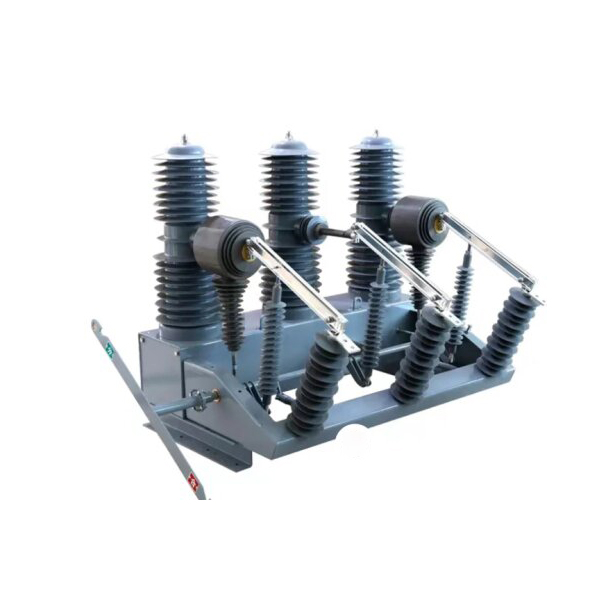

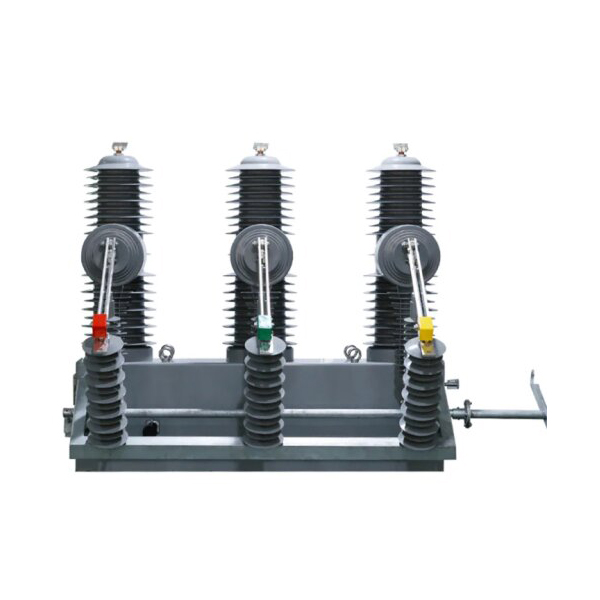

(3) Se pueden agregar interruptores de desconexión al lado del interruptor de circuito para formar un interruptor de circuito de vacío de alto voltaje exterior y un aparato combinado de interruptor de desconexión de alto voltaje exterior, que aumenta las roturas de desconexión visible y tiene una operación de intercolcaje confiable.

Información básica.

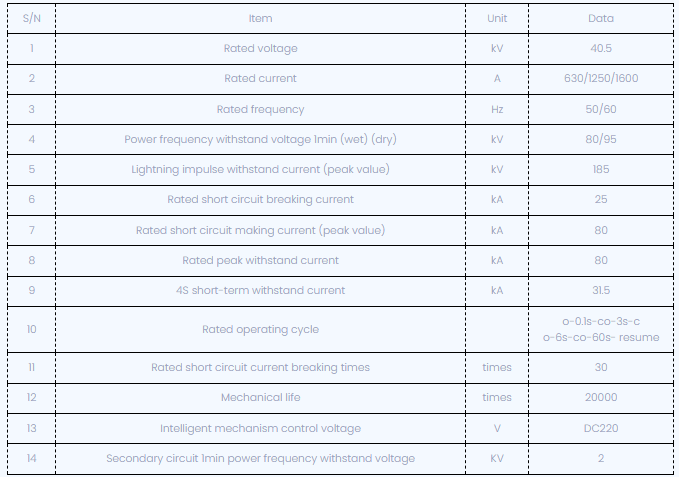

Parámetro técnico

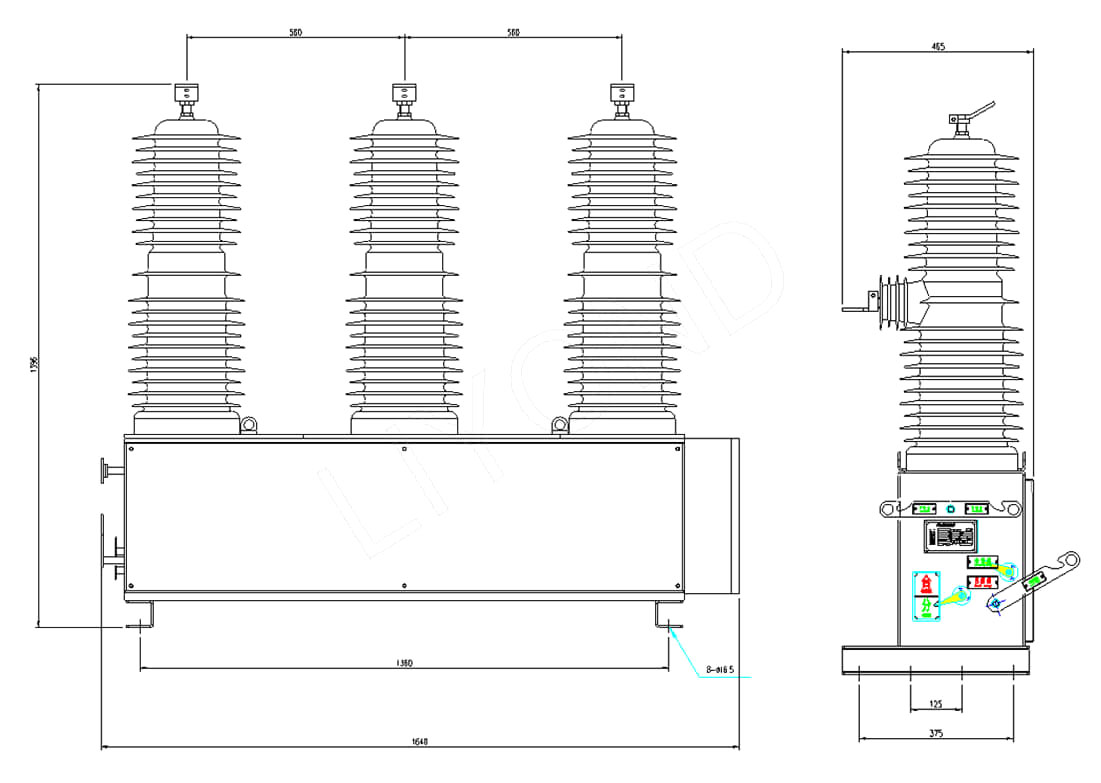

Dibujo dimensional:

ZW32-40.5 Dimensions Reference

Al ordenar, especifique el tipo de producto, el nombre, la cantidad, la corriente nominal, la corriente de ruptura de cortocircuito con calificación, la relación corriente del transformador de corriente, el modo de operación y el voltaje de operación, etc.

Condiciones de trabajo

1. Temperatura del aire ambiente: -30 ℃ ~+60 ℃;

2. Altitud: no más de 2,000 metros;

3. La velocidad del viento no excede los 34 m/s;

¨ Las vibraciones o los movimientos de tierra desde fuera de la aparemtura y el equipo de control son insignificantes;

4. Nivel de contaminación: Nivel IV;

5. Temperatura de almacenamiento -40 ℃ ~+85 ℃.
